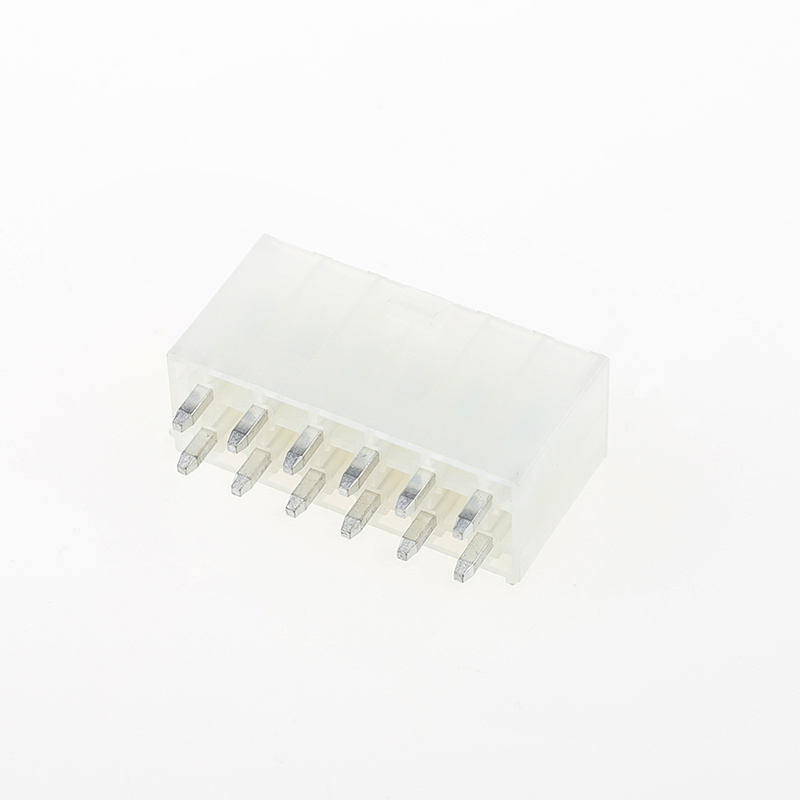

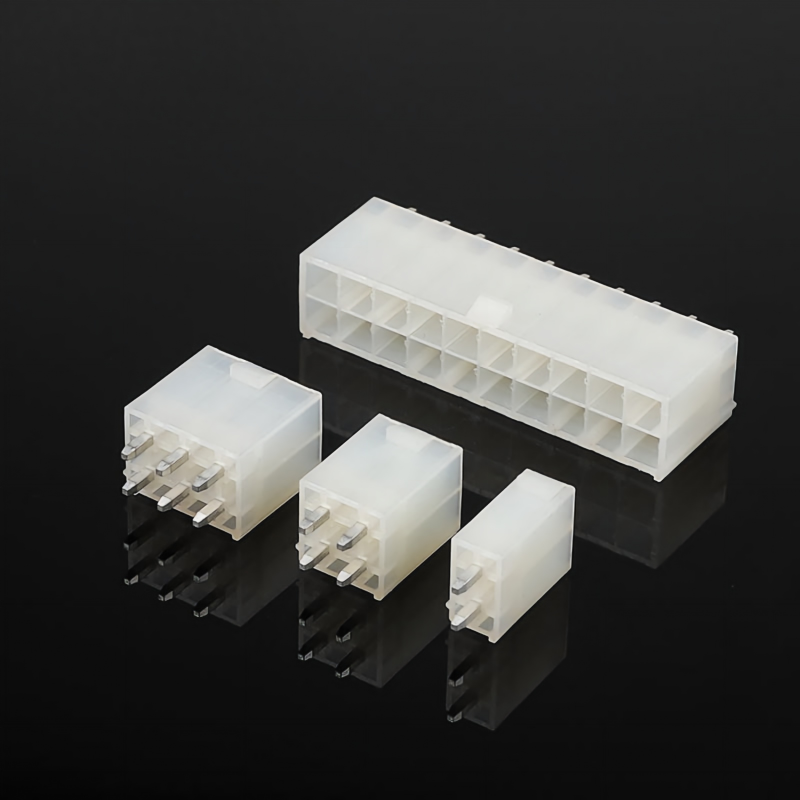

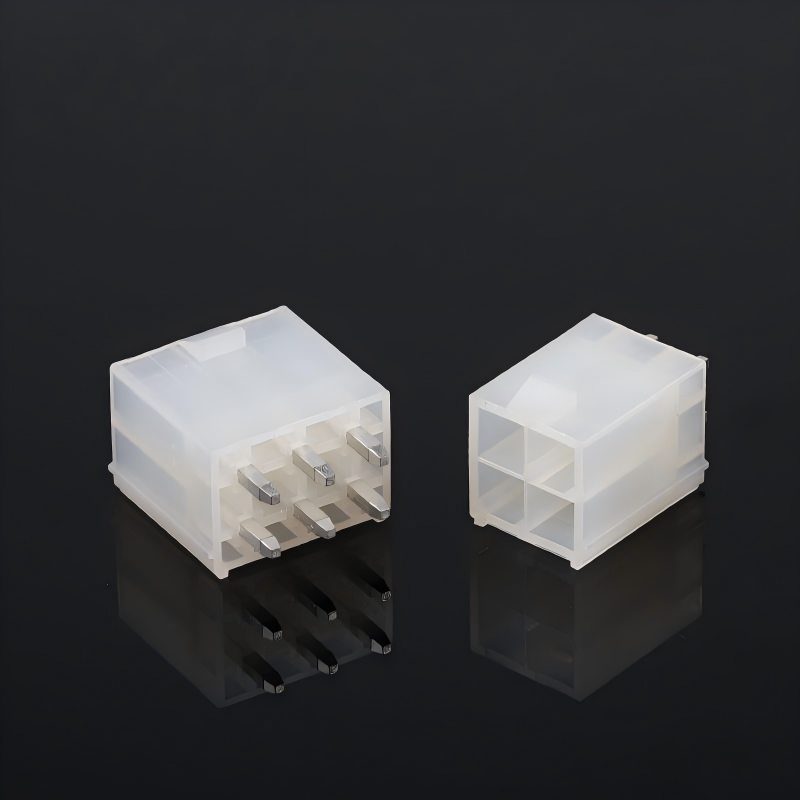

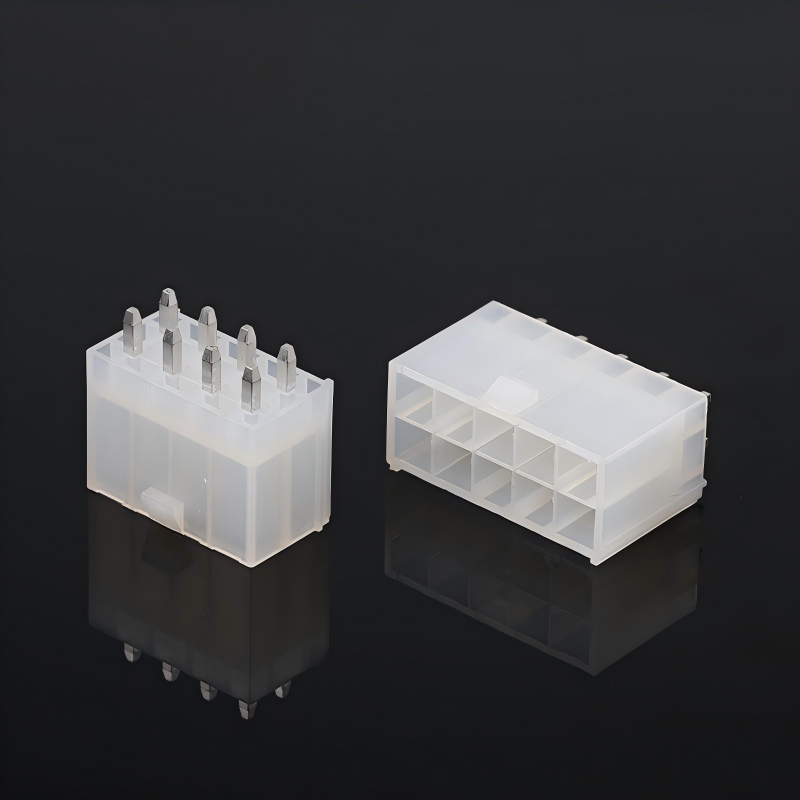

55557 Dikey 4.2mm Hatveli Kablo-Karta Konnektör Çift Sıra Düz Pin Tokalı
Ürün Öne Çıkanları
✅ Hatve: 4.2mm, Çift Sıra, Dikey Düz Pin Kablo-Karta Konnektör
✅ UL94V-0 Alev Geciktirici Gövde, endüstriyel ve ev aletleri için Halojensiz
✅ Titreşim Önleyici Kilitleme Tokası: Sürekli şok ve titreşim altında kazara ayrılmayı önler (endüstriyel / araç zorlu ortam)
✅ Tam set mevcuttur: Eşleşen Gövde + Sıkma Terminalleri birlikte tedarik edilir
Teknik Özellikler
| Öğe |
Detaylar |
| Elektriksel Performans |
Anma Akımı: Devre başına maks. 5A
Anma Gerilimi: 250V AC
Kontak Direnci: ≤20mΩ
İzolasyon Direnci: ≥1000MΩ
Dayanım Gerilimi: 1 dakika boyunca 1500V AC |
| Mekanik Performans |
Hatve: 4.2mm
Dizilim: Çift Sıra, Dikey Düz Pin
Eşleşme Döngüleri: ≥100 kez
Tutma: Kilit tokası tasarımı, titreşim altında ayrılmaya karşı
Takma/Çıkarma Kuvveti: Normal, aşırı aşınma yok |
| Malzeme ve Kaplama |
Gövde: Naylon, UL94V-0, Halojensiz
Kontak Terminali: Bakır Alaşım
Kaplama: Kalay kaplama (Altın kaplama isteğe bağlı) |
| Çevresel |
Çalışma Sıcaklığı: -40℃ ~ +105℃
RoHS uyumlu |
| Lehimleme Kılavuzu |
Yeniden Akışlı Lehimleme: Maks. 260℃, maks. 10s
El ile Lehimleme: 3 saniye içinde maks. 320℃ |
Çapraz Referans / Alternatif Değişim
Tanınmış uluslararası konnektör markalarına doğrudan alternatif:
- JST: XH serisi
- Molex: 55557 serisi
- TE (AMP): Eşdeğer 4.2mm çift sıra dikey kablo-kart serisi
Ürün Özellikleri
- 4.2mm hatve çift sıra dikey düz pin yapısı, kompakt PCB ayak izi
- Dahili güvenli toka, titreşim altında ayrılmaya karşı
- Halojensiz UL94V-0 naylon yalıtkan
- Tam çözüm: gövde + terminaller tek durak tedarik
- Kararlı kalay kaplamalı kontak, düşük kontak direnci
Ürün Avantajları
- Titreşim önleyici kilitleme tokası, endüstriyel ve araç içi ekipmanlar için kazara ayrılma sorununu çözüyor
- Yüksek alev geciktirici + halojensiz, katı yeşil ve güvenlik standartlarını karşılıyor
- JST/Molex/TE 4.2mm serisi ile değiştirilebilir, PCB yeniden tasarıma gerek kalmadan kolay tak-çalıştır değişimi
- Geniş sıcaklık aralığında kararlı elektriksel performans
- Fabrika doğrudan tedarik, esnek özel hizmet mevcut
Uygulama
- Endüstriyel kontrol ekipmanları
- Ev aletleri (buzdolabı, çamaşır makinesi, klima)
- Otomotiv yardımcı elektroniği, araç içi modüller
- Güç kaynağı ve UPS
- LED aydınlatma sürücüleri
- Tıbbi ve ölçüm cihazları
Paketleme Yöntemi
- Standart: Antistatik poşet paketleme
- İsteğe bağlı: Beyaz / Nötr karton kutu paketleme. İstek üzerine özel paketleme etiketi ve barkodları mevcuttur.
Ödeme Yöntemi
EXW, FOB, CIF, CPT, T/T, L/C mevcut
Teslim Süresi
- Numuneler: 3 iş günü
- Toplu sipariş: 1-2 hafta
Fabrika Sertifikası ve Özel Hizmet
- Sertifikalar: UL, RoHS, REACH, ISO9001
- MOQ: Standart ürünler için düşük MOQ
- Numune Politikası: Ücretsiz numuneler mevcut / Hızlı numune teslimatı.Özel hizmet: Özel pin sayısı, kaplama kalınlığı, kablo demeti montajı, özel paketleme ve işaretleme.
- Müşteri Seçim Rehberi
Pin sayısı ve PCB montaj yönünü onaylayın: Dikey düz pin
- Çalışma akımı, gerilimi ve sıcaklık aralığını doğrulayın
- Yüksek titreşim senaryosu için: Ayrılmayı önlemek için mutlaka toka sürümünü kullanın
- Yeşil malzeme gereksinimi: Halojensiz + UL94V-0 gövde seçin
- Çapraz kontrol: Molex 55557 / JST XH / TE eşdeğeri 4.2mm konnektörlere doğrudan ikame; değişimden önce pin atamasını doğrulayın
- Lehimleme: Gövde erimesini önlemek için yeniden akış sıcaklık profiline kesinlikle uyun
- SSS
1. S: Kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, katalog almak için çevrimiçi olarak bizimle iletişime geçebilir veya bir E-posta gönderebilirsiniz.
2. S: Ürünü kataloğunuzda bulamıyorum. Bu ürünü benim için yapabilir misiniz?
C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini değil. İhtiyacınız olan ürünü ve kaç tane istediğinizi bize bildirmeniz yeterlidir. Eğer bizde yoksa, yeni bir kalıp tasarlayıp üretebiliriz. Referansınız için, sıradan bir kalıp yapmak yaklaşık 35-45 gün sürer.3. S: Numune sağlayabilir misiniz? Bu numuneler ücretsiz mi?
C: Evet, test için 5-10 adet konnektör ücretsiz numune sağlıyoruz. Ancak nakliye ücretini ödemeniz gerekiyor.
4. S: Teslimat süreniz ne kadar?
C: Stoktaki ürünler 1 gün içinde teslim edilir; özelleştirilmiş ürünler 5-7 gün içinde teslim edilir.
5. S: Siparişimi nasıl gönderebilirim?
C: Küçük paketler için, DHL, FedEx, UPS, TNT, EMS gibi Ekspres ile gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için, Hava veya Deniz yoluyla gönderebiliriz. Standart ihracat kartonları kullanıyoruz. Teslimat sırasında oluşan herhangi bir ürün hasarından biz sorumluyuz.
6. S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeyebilir miyim?
C: T/T (Banka havalesi), Western Union ve PayPal kabul ediyoruz. Fatura ile aynı miktarı alabildiğimizden emin olun. Ve RMB ile ödeme yapabilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolü nasıl?
C: Kesinlikle ISO9001'i takip ediyoruz. IQC, OQC, IPQC ve QA personelimizin %10'unu oluşturuyor. Tüm ürünlerimiz CCD tarafından test edilecektir.
8. S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Bir fiyat listeniz var mı?
C: Tüm ürünlerimizin bir fiyat listesi yok. Çok fazla ürünümüz olduğu için tüm fiyatları listelemek imkansızdır ve fiyatlar malzeme maliyetlerine ve miktarına göre değişir. Ve ihtiyacınız olan tüm ürünlerin bir listesini bize verebilirsiniz; dikkatlice tek tek kontrol edip size bir spesifikasyon ve fiyat listesi vereceğiz.
9. S: Özelleştirilmiş ürünler ve özelleştirilmiş paketleme yapabilir misiniz?
C: Evet. Daha önce müşterilerimiz için birçok özelleştirilmiş ürün yaptık (çoğunlukla kablo demetleri). Özelleştirilmiş paketleme hakkında, sorun değil; logonuzu veya diğer bilgileri pakete koyabiliriz. Sadece ek maliyet getirdiğini belirtmek gerekir.
10. S: Hangi sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 vb.
