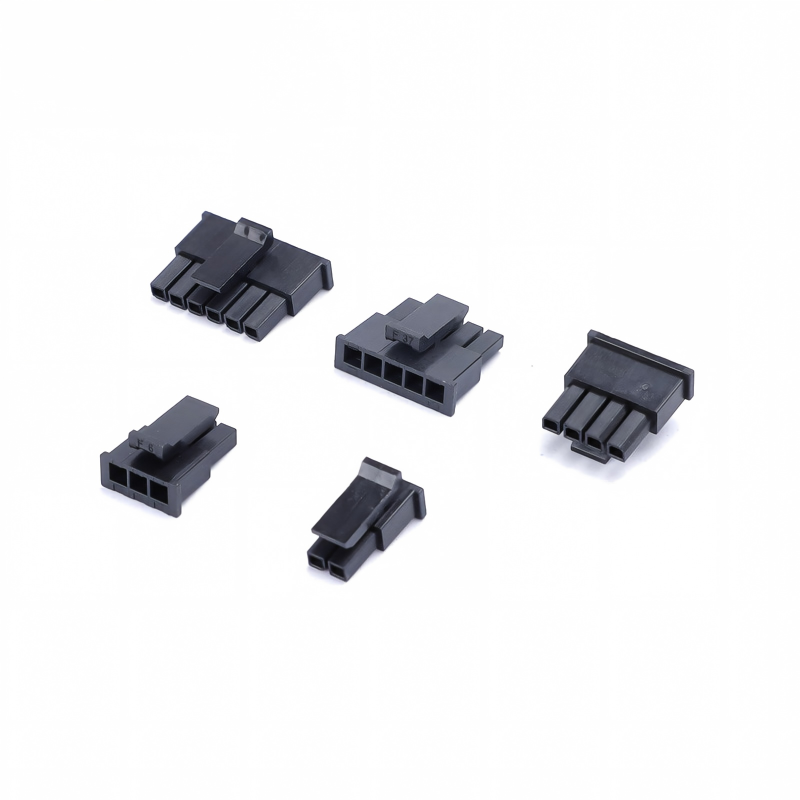

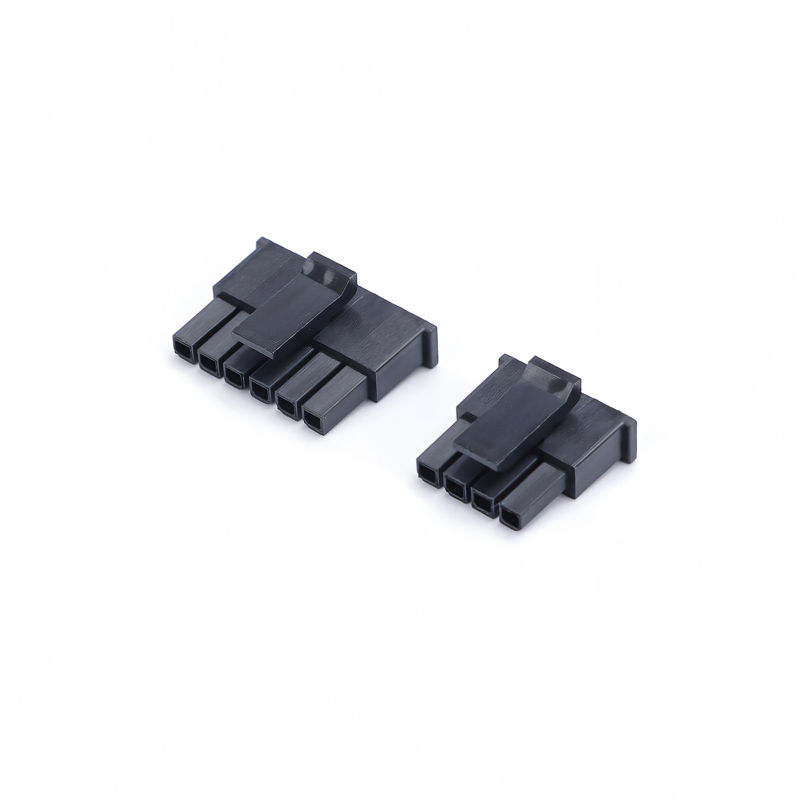

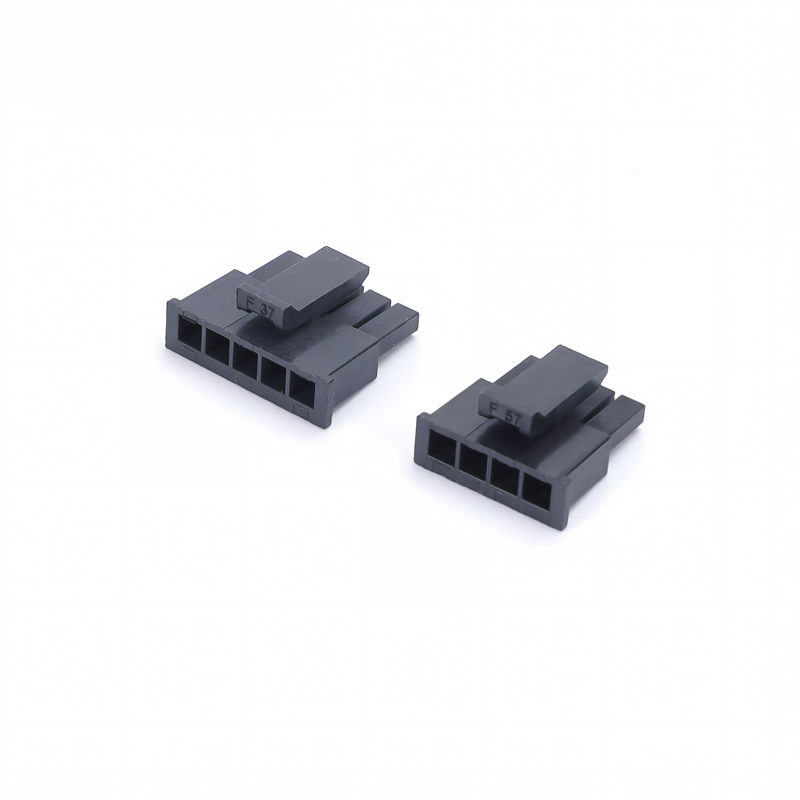

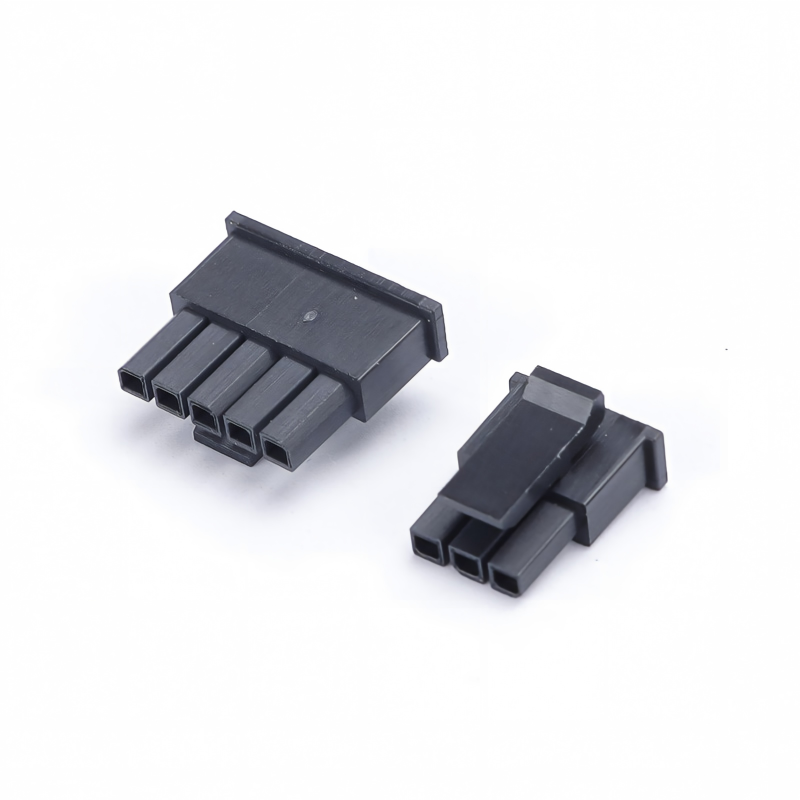

3.0mm Pitch Tek Sıra Erkek Güç Konnektörü, Lastik Kabuk Tokalı 5557 PCB Kablo Kartı Konnektörleri için
Ürün Öne Çıkanlar
- Pitch: 3.0mm, tek sıralı erkek güç konnektörü, model 5557
- Gövde: UL94V-0 alev geciktirici, Halojen İçermez, endüstriyel ve ev aletleri güvenlik gereksinimlerini karşılar
- Güçlendirilmiş lastik kabuk toka tasarımı, titreşim önleyici, zorlu endüstriyel/otomotiv titreşimlerinde kazara ayrılmayı önler
- Tam destek seti: uyumlu gövde + kıvırma terminalleri mevcuttur
- Kompakt yapı, kablo-kart bağlantısı için kararlı güç iletimi
Teknik Özellikler
| Öğe |
Detaylar |
| Elektriksel Performans |
Anma Akımı: temas başına maks. 5A
Anma Gerilimi: 250V AC
İzolasyon Direnci: ≥1000MΩ
Kontak Direnci: < 20 mΩ
Dayanım Gerilimi: 1500V AC/dakika |
| Mekanik Performans |
Pitch: 3.0mm
Pozisyon Sayısı: 2P~24P özelleştirilebilir
Eşleşme Döngüleri: ≥500 kez
Eşleşme Kuvveti: Düşük takma kuvveti; ayrılmayı önleyici toka kilidi
Tutma: Titreşim ve düşmeye karşı geliştirilmiş kabuk tokası |
| Malzeme ve Kaplama |
Gövde: UL94V-0, Halojen İçermez Naylon
Terminal: Bakır alaşımı, Kalay kaplama (Altın kaplama isteğe bağlı)
Bukka: Entegre lastik kabuk kilidi |
| Çevresel Özellikler |
Çalışma Sıcaklığı: -40℃ ~ +105℃
Endüstriyel ve hafif otomotiv titreşim ortamları için uyumlu |
| Lehimleme Kılavuzu |
Lehim Sıcaklığı: maks. 260℃, maks. 5s yeniden akış lehimleme
Delikli PCB lehimleme |
Çapraz Referans / Alternatif Değişim
Uluslararası ünlü markalar için doğrudan uyumlu değişim:
- JST: EH serisi
- Molex: 5557 serisi
- AMP/TE: eşdeğer 3.0mm tek sıralı kablo-kart güç konnektörleri
Not: Pin pitch, kilitleme yapısı ve ayak izi, doğrudan değişim için değiştirilebilir.
Ürün Avantajları
- Titreşim önleyici lastik toka kilidi: titreşimli ekipmanlarda kazara ayrılma sorununu çözer
- UL94-V0 ve Halojen İçermeyen gövde, yüksek sıcaklıktaki endüstriyel ve evsel elektrikli ürünler için daha güvenli
- Tam set tedarik: gövde + terminaller, tek durak kaynak
- JST/Molex/TE 3.0mm konnektörlerle değiştirilebilir, kolay yeniden tasarım ve BOM ikamesi
- Kararlı kalay kaplı bakır terminaller, düşük kontak direnci, güvenilir güç iletimi
Uygulama
✅ Endüstriyel kontrol ekipmanları
✅ Ev aletleri (klima, su ısıtıcısı, güç kaynağı modülü)
✅ Hafif hizmet otomotiv iç kablolaması
✅ Güç kaynağı ve UPS modülleri
✅ LED sürücü
✅ Tıbbi yardımcı ekipmanlar
✅ PCB kablo-kart güç bağlantısı
Paketleme Yöntemi
- Standart: Antistatik torba paketleme
- İsteğe bağlı: Beyaz / Nötr karton kutu paketleme. Talep üzerine özel paketleme etiketi ve barkodları mevcuttur.
Ödeme Yöntemi
EXW, FOB, CIF, CPT, T/T, L/C mevcuttur
Teslim Süresi
- Numuneler: 3 iş günü
- Toplu sipariş: 1-2 hafta
Fabrika Sertifikası ve Özel Hizmet
- Sertifikalar: UL, RoHS, REACH, ISO9001
- MOQ: Standart ürünler için düşük MOQ
- Numune Politikası: Ücretsiz numuneler mevcut / Hızlı numune teslimatı. Özel hizmet: Özel pin sayısı, kaplama kalınlığı, kablo demeti montajı, özel paketleme ve işaretleme.
Müşteri Seçim Rehberi
- Pin pozisyonunu (2P~24P) ve anma akımı gereksinimini onaylayın
- Ekipmanınızın çalışma sıcaklığını ve titreşim seviyesini kontrol edin; yüksek titreşim senaryosu için toka sürümünü önerin
- JST/Molex/TE parçalarını değiştirirken PCB ayak izini doğrulayın
- Korozyon ve hizmet ömrü gereksinimlerine göre kalay/altın kaplamayı seçin
- BOM kesinleştirmeden önce halojen içermeyen ve alev geciktirici gereksinimini onaylayın
SSS
1. S: Bir kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, katalog almak için çevrimiçi olarak bizimle iletişime geçebilir veya E-posta gönderebilirsiniz.
2. S: Ürünü kataloğunuzda bulamıyorum. Bu ürünü benim için yapabilir misiniz? C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini değil. İhtiyacınız olan ürünü ve ne kadar istediğinizi bize bildirin. Eğer bizde yoksa, yeni bir kalıp tasarlayıp üretebiliriz. Referansınız için, sıradan bir kalıp yapmak yaklaşık 35-45 gün sürer.
3. S: Numune sağlayabilir misiniz? Bu numuneler ücretsiz mi?
C: Evet, test için 5-10 adet konnektör ücretsiz numune sağlıyoruz. Ancak nakliye ücretini ödemeniz gerekiyor
4. S: Teslimat süreniz ne kadar?
C: Stoktaki ürünler 1 gün içinde teslim edilir; özelleştirilmiş ürünler 5-7 gün içinde teslim edilir
5. S: Siparişimi nasıl gönderebilirim?
C: Küçük paketler için, DHL, FedEx, UPS, TNT, EMS gibi Ekspres ile gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için, Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonları kullanıyoruz. Teslimat sırasında herhangi bir ürün hasarından biz sorumluyuz.
6. S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeyebilir miyim?
C: T/T (Havale), Western Union ve PayPal kabul ediyoruz. Lütfen Fatura ile aynı miktarı alabildiğimizden emin olun. Ve RMB ile ödeme yapabilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolü nasıl?
C: ISO9001'i kesinlikle takip ediyoruz. IQC, OQC, IPQC ve QA personelimizin %10'unu oluşturuyor. Tüm ürünlerimiz CCD tarafından test edilecektir.
8. S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Bir fiyat listeniz var mı?
C: Tüm ürünlerimizin bir fiyat listesi yok. Çok fazla ürünümüz olduğu için, tüm fiyatları listelemek imkansızdır ve fiyatlar malzeme maliyetlerine ve miktarına göre değişir. Ve ihtiyacınız olan tüm ürünlerin bir listesini bize verebilirsiniz; dikkatlice tek tek kontrol edeceğiz ve size bir spesifikasyon ve fiyat listesi vereceğiz
9. S: Özelleştirilmiş ürünler ve özelleştirilmiş paketleme yapabilir misiniz?
C: Evet. Daha önce müşterilerimiz için birçok özelleştirilmiş ürün yaptık (çoğunlukla kablo demetleri). Özelleştirilmiş paketleme hakkında, sorun yok; pakete logonuzu veya diğer bilgilerinizi koyabiliriz. Sadece ek maliyet getirdiğini belirtmek gerekir.
10. S: Hangi sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
