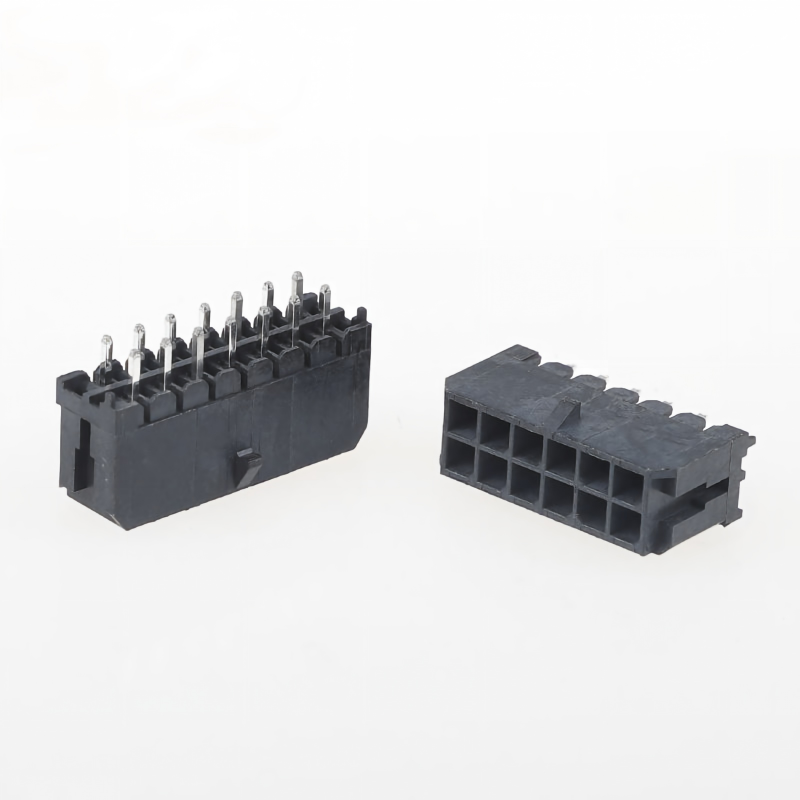

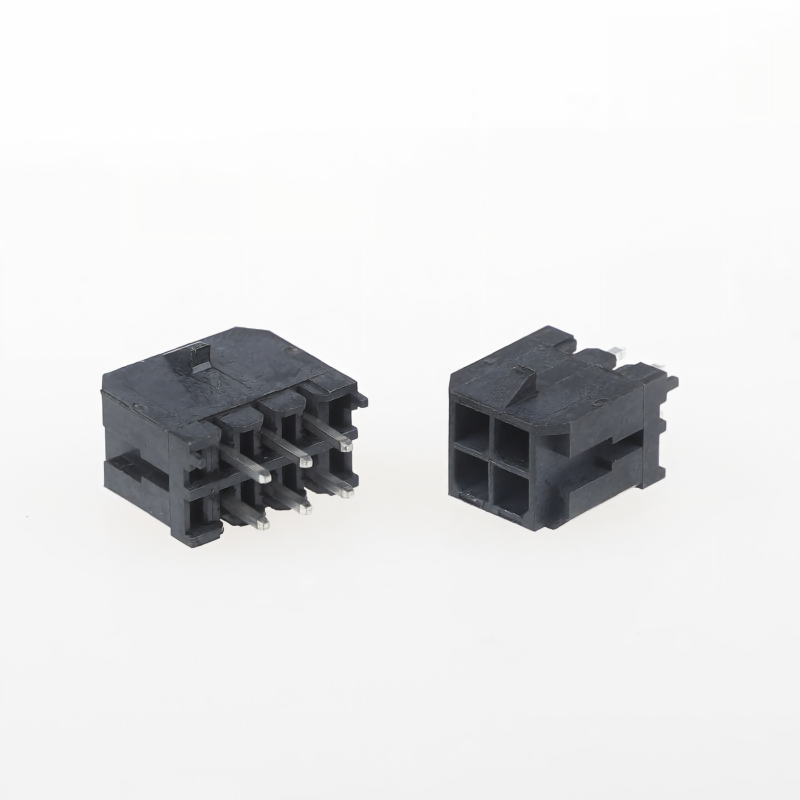

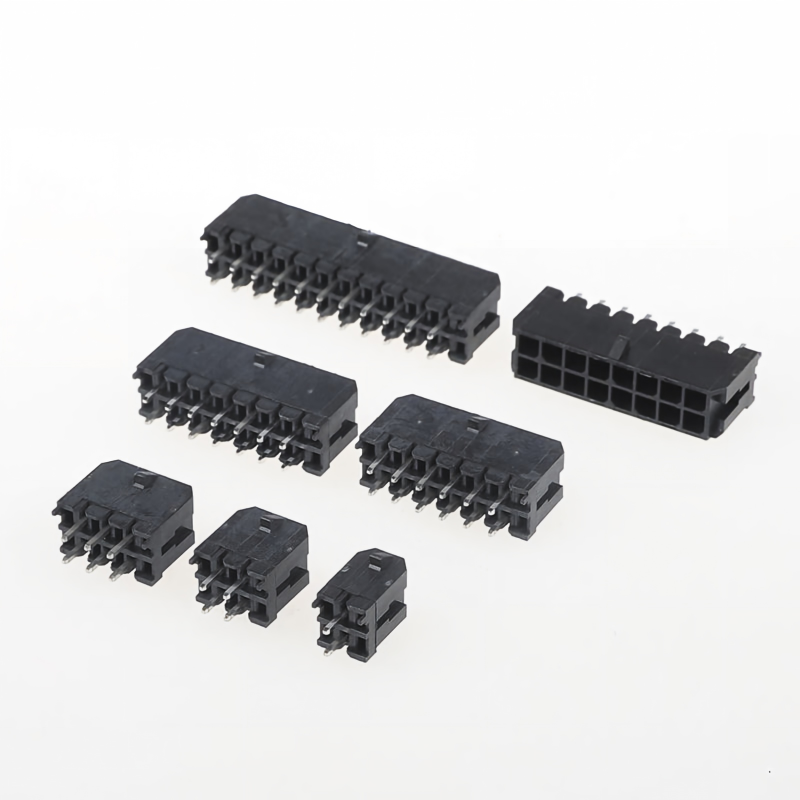

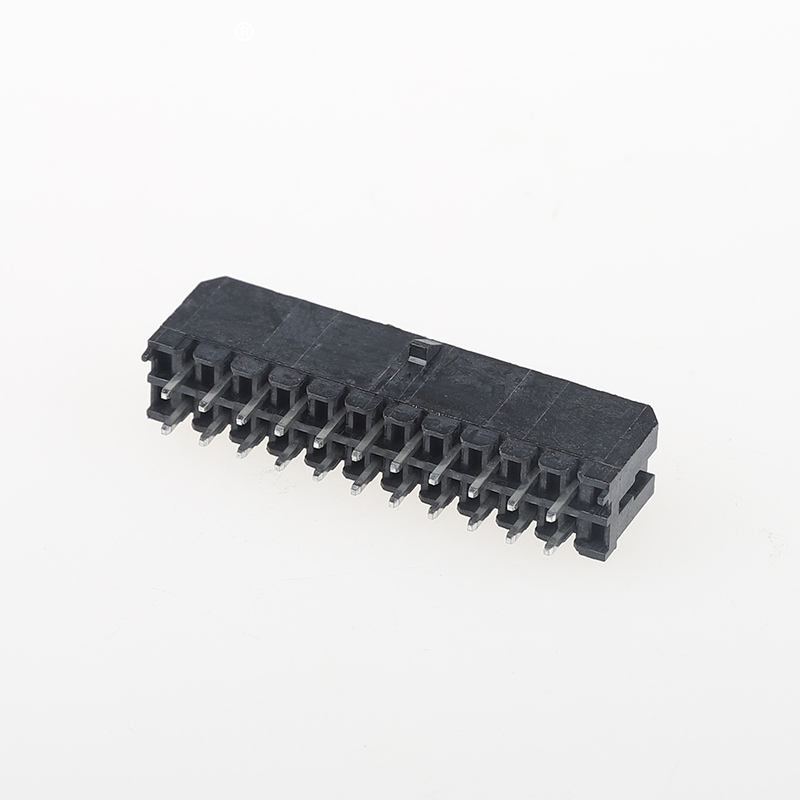

MX 3,0 mm Pitch Konnektör Çift Sıralı Toka, Düz Pimli Tel-Kart Konnektörü
Ürünün Öne Çıkan Noktaları
- Pozitif kilitleme toka tasarımı: Çiftleşmeyi önleme, tam birleşme sonrasında duyulabilir ve dokunsal bir tıklama sağlar, endüstriyel ve araç uygulamaları için sürekli titreşim altında konnektörün düşmesini önler
- Muhafaza malzemesi: UL94V-0 alev geciktirici, Halojensiz, RoHS ve REACH uyumlu
- Tam set kaynağı: Muhafaza + kıvrımlı terminaller dahil olmak üzere eksiksiz bir kit olarak satılır, ayrı kaynak bulma sorunu yoktur
- Çift sıralı, 3,0 mm aralıklı, düz delikli pin başlığı, polarize yanlış takılmayı önleyen yapı
- Geniş sıcaklık aralığı, güç ve sinyal iletimi için kararlı temas direnci
Teknik Özellikler
| Kategori |
Öğe |
Parametre |
| Elektriksel Performans |
Nominal Akım |
Pim başına maksimum 10A |
| Nominal Gerilim |
600VAC/DC |
| Kontak Direnci |
≤10mΩ |
| Yalıtım Direnci |
≥5000MΩ |
| Dayanım Gerilimi |
1 dakika boyunca 1500V AC |
| Mekanik Performans |
Saha |
3,0 mm, Çift Sıralı |
| Çiftleşme Döngüleri |
≥500 kez |
| Titreşim Direnci |
10~2000Hz, bağlantı kesilmesi yok ve çiftleşme yok |
| Kilit Yapısı |
Pozitif kilit tokası, polarize |
| Malzeme ve Kaplama |
Konut |
Naylon66, UL94V-0, Halojensiz |
| Terminal Malzemesi |
Bakır alaşımı |
| Kaplama |
Kalay kaplama (Altın kaplama isteğe bağlı) |
| Çevre |
Çalışma Sıcaklığı |
-40°C ~ +105°C |
| Uyumluluk |
RoHS 2.0, REACH |
| Lehimleme Kılavuzu |
Lehimleme Yöntemi |
Açık delikli dalga lehimleme/el lehimleme |
| Lehimleme Sıcaklığı ve Süresi |
260°C maksimum, ≤5s |
| Tel Aralığı |
18~24AWG |
Çapraz Referans / Alternatif Değiştirme
Dünyaca ünlü konnektör serileri için doğrudan değiştirme, PCB yeniden tasarımında tasarruf için aynı kaplama alanı ve pin ataması:
- Molex: Micro-Fit 3.0 Serisi: 43020,43025,43030,43045
- JST: 3,0 mm aralıklı çift sıralı kablodan karta eşdeğer seri
- AMP(TE): 3,0 mm çift sıralı kablo-kart güç konnektörüne eşdeğer
Not: Seri üretimden önce pin sayısını ve mekanik boyutu doğrulayın. Tam doğrulama için örnekler mevcuttur.
Ürün Avantajları
- Titreşime dayanıklı kilit tokası: Mühendislerin sıkıntılı noktasını çözer: endüstriyel/otomotiv titreşimi altında kazara çiftleşmenin bozulması
- UL94V-0 ve Halojensiz plastik, ev aletleri ve endüstriyel kontrole yönelik katı yangın güvenliği ve çevre gereksinimlerini karşılar
- Tam montaj paketini sağlayın: muhafaza + terminaller birlikte, BOM ve satın almayı basitleştirin
- Güvenilir kalay kaplamalı, düşük temas direncine sahip, uzun servis ömrüne sahip kararlı bakır alaşımlı terminal
- Molex / JST / TE AMP ile uyumlu, PCB yeniden tasarım maliyetini azaltır
- Hızlı numune ve seri üretim teslim süresi, esnek kişiselleştirme
Başvuru
✅ Endüstriyel otomasyon ekipmanları, PLC, servo sürücü
✅ Ev aletleri: Klima, su ısıtıcısı, çamaşır makinesi, elektrik kaynağı
✅ Otomotiv iç kontrolü, akü yönetimi sinyali ve güç bağlantısı
✅ Güç modülü, LED sürücü, tıbbi ekipman, akıllı sayaç
Paketleme Yöntemi
- Standart: Anti-statik torba ambalajı
- İsteğe bağlı: Beyaz / Nötr karton kutu ambalajı. Talep üzerine özel ambalaj etiketi ve barkodlar mevcuttur.
Ödeme yöntemi
EXW, FOB, CIF, CPT, T/T, L/C mevcut
Kurşun zamanı
- Örnekler: 3 iş günü
- Toplu sipariş: 1-2 hafta
Fabrika Sertifikası ve Özel Hizmet
- Sertifikalar: UL, RoHS, REACH, ISO9001
- MOQ: Standart ürünler için düşük MOQ
- Örnek Politikası: Ücretsiz örnekler mevcut/ Hızlı numune teslimatı.Özel hizmet: Özel pin sayısı, kaplama kalınlığı, kablo demeti montajı, özel paketleme ve işaretleme.
Müşteri Seçim Kılavuzu
- Gerekli pin sayısını onaylayın: 22P'den 2'ye kadar12P standardı; özel pin sayısı mevcut
- Kablo ölçüsünü ve maksimum çalışma akımını onaylayın
- Titreşimin yoğun olduğu ortam: Eşleşmenin önlenmesi için toka kilitli versiyon kullanılmalıdır
- Yangın güvenliği gerektiren proje: UL94V0 + Halojensiz sürümü onaylayın
- Çapraz marka değişimi: Seri üretimden önce eşleşme kontrolü için ilk önce numuneleri test edin
- Lehimleme: Plastik mahfazanın erimesini önlemek için delik içi lehimleme sıcaklık limitine uyun
SSS
1. S: Kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, kataloğu almak için bizimle çevrimiçi olarak iletişime geçebilir veya bir E-posta gönderebilirsiniz.
2. S: Kataloğunuzda ürünü bulamıyorumgünlük. Bu ürünü benim için yapabilir misin?
C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini göstermez. Hangi ürüne ihtiyacınız olduğunu ve kaç adet istediğinizi bize bildirmeniz yeterli. Elimizde yoksa onu üretecek yeni bir kalıp da tasarlayıp yapabiliriz. Referansınız için sıradan bir kalıp yapmak yaklaşık 35-45 gün sürecektir.
3. S: Bir örnek verebilir misiniz? Bu örnekler ücretsiz mi?
C: Evet, test için 5-10 adet konnektörsüz numune sağlıyoruz. Ama nakliye ücretini ödemek zorundasınız
4. S: Teslimat süreniz ne olacak?
C: Stoktaki ürünler 1 gün içinde teslim edilir; özelleştirilmiş ürünler 5-7gün içinde teslim edilir
5. S: Siparişimi nasıl gönderirim?
C: Küçük paketler için bunları DHL, FedEx, UPS, TNT, EMS gibi Ekspres yoluyla gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için bunları hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz. Teslimat sırasında oluşabilecek ürün hasarlarından biz sorumluyuz.
6. S: Ne tür bir ödemeyi kabul ediyorsunuz? RMB ödeyebilir miyim?
C: Banka havalesi (Banka havalesi), Western Union ve PayPal'ı kabul ediyoruz. Lütfen Faturayla aynı tutarı alabileceğimizden emin olun. Ve RMB cinsinden ödeme yapabilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolüne ne dersiniz?
A: ISO9001'i kesinlikle takip edin. IQC, OQC, IPQC ve QA personelimizin %10'unu oluşturur. Tüm ürünlerimiz CCD tarafından test edilecektir.
8. S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Fiyat listeniz var mı?
C: Tüm ürünlerimizin fiyat listesine sahip değiliz. Çok fazla ürünümüz olduğu için tüm fiyatları listelemek imkansız ve fiyatlar malzeme maliyetlerine ve miktarına göre değişiyor. Ve bize ihtiyacınız olan tüm öğelerin bir listesini verebilirsiniz; Tek tek dikkatlice onaylayacağız ve size bir spesifikasyon ve fiyat listesi vereceğiz
9. S: Özelleştirilmiş ürünler ve özelleştirilmiş ambalajlar yapabilir misiniz?
C: Evet. Çok sayıda özelleştirilmiş şey yaptık
eskiden müşterilerimize yönelik ürünler (çoğunlukla kablo demetleri). Özelleştirilmiş paketleme konusunda sorun yoktur; Logonuzu veya diğer bilgilerinizi pakete koyabiliriz. Sadece bunun ek maliyete yol açtığını belirtmemiz gerekiyor.
10. S: Hangi sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
