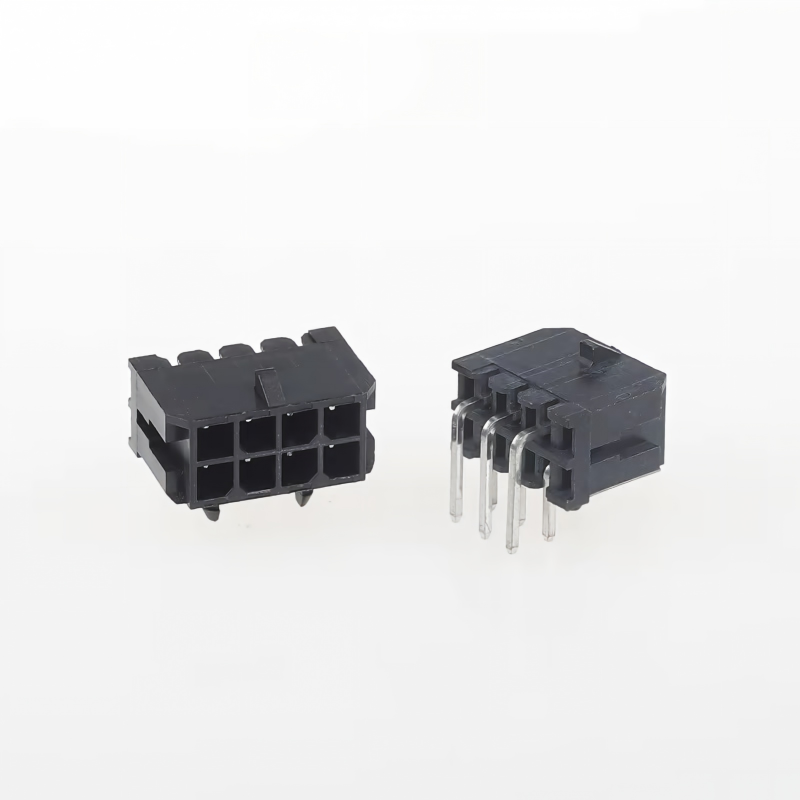

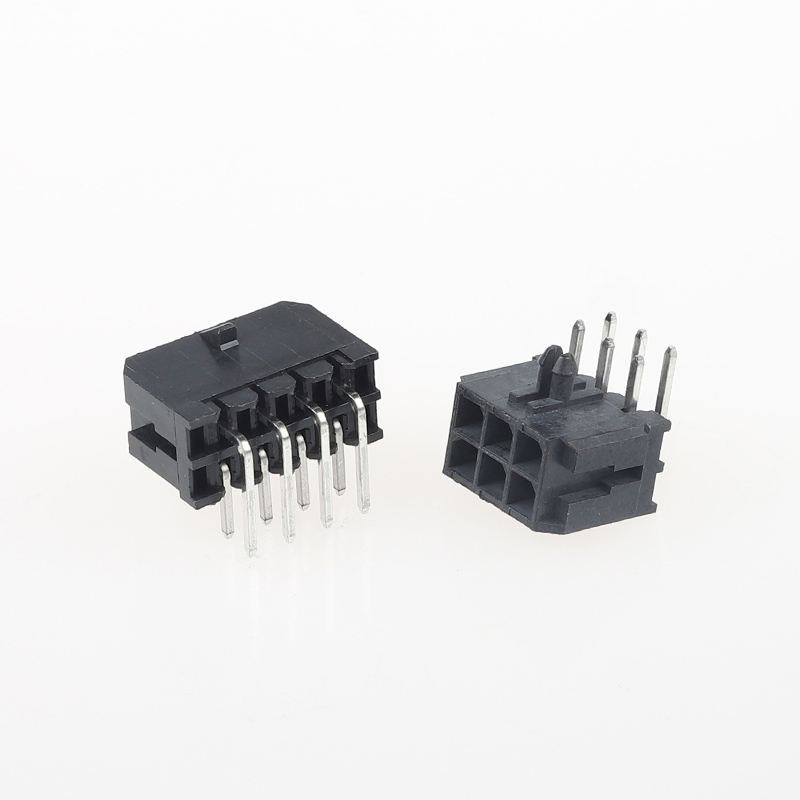

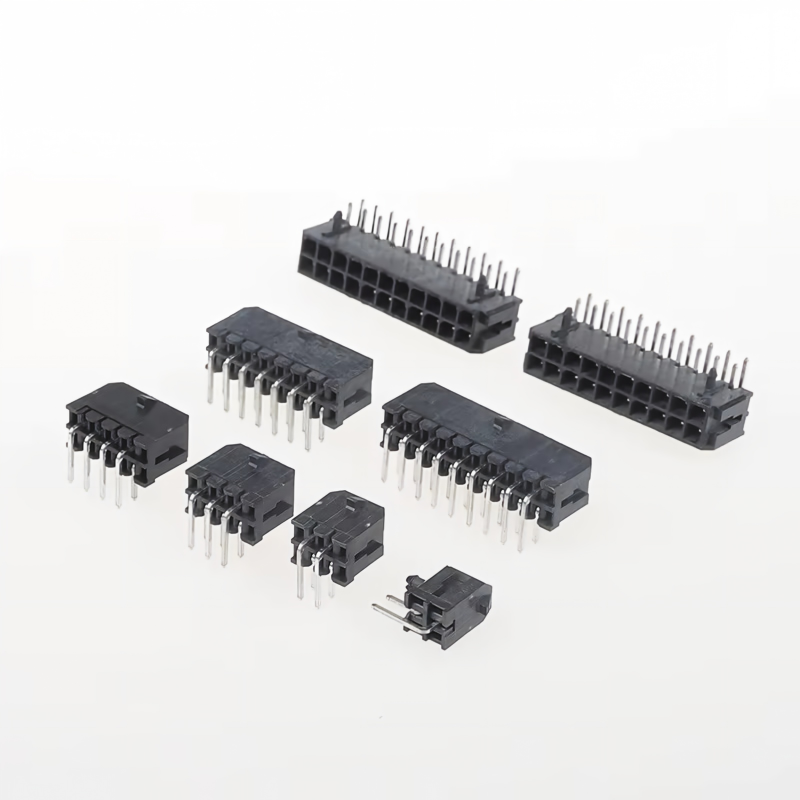

MX3.0 Pitch 3.0mm Elektrik Kablosu Konnektörleri R/A SMD Konnektörü ve Terminalleri PCB Kartı Konnektörü
Ürünün Öne Çıkan Noktaları
- Gövde Alev Sınıfı: UL94V-0, Halojensiz, endüstriyel ve ev aletleri projeleri için düşük toksik duman
- Titreşim Önleyici Pozitif Kilit: Sürekli titreşim altında kazara eşleşmeyi önlemek için güçlendirilmiş geçmeli kilit tasarımı (endüstriyel ve araç aksesuar ortamları için kritiktir)
- Komple Sistem: R/A SMD levha, eşleşen muhafaza ve sıkıştırma terminalleri dahil olmak üzere tam set tedarik
- **Adım 3,0 mm, Dik Açılı Yüzeye Montaj, güç ve sinyal iletimi için tek sıralı kablo-kart bağlantısı
- RoHS ve REACH uyumlu
Teknik Özellikler
| Öğe |
Parametre |
| Elektriksel Performans |
| Nominal Akım |
Pim başına 5A |
| Nominal Gerilim |
250VAC/DC |
| Kontak Direnci |
≤20mΩ |
| Yalıtım Direnci |
≥1000MΩ |
| Dayanım Gerilimi |
1000V AC, 1 dk |
| Mekanik Performans |
| Çiftleşme Döngüleri |
≥300 kez |
| Çiftleşmeyi Kaldırma |
Düşmeyi önleyici kilitleme yapısı, titreşim testine dayanıklıdır |
| Tel Ölçer |
AWG#20 ~ AWG#28 |
| Saha |
3,0 mm |
| Montaj Tipi |
Dik Açılı SMD |
| Pozisyonlar |
2P~24P özelleştirilebilir |
| Malzeme ve Kaplama |
| Konut |
Nylon66, UL94V-0, Halojensiz, Siyah |
| Terminal Malzemesi |
Fosfor Bronz |
| Kaplama |
Kalay kaplı (Standart); Yüksek güvenilirlik sinyali için altın kaplama isteğe bağlıdır |
| Çevre ve Lehimleme Kılavuzu |
| Çalışma Sıcaklığı |
-40°C ~ +105°C |
| SMD Yeniden Akış Sıcaklığı |
Maksimum 260°C, IPC lehimleme standardına uygundur |
| Uyumluluk |
RoHS, REACH |
Çapraz Referans / Alternatif Değiştirme
MX3.0 R/A SMD konektörümüz, seriyle mekanik ve elektriksel olarak değiştirilebilir; maliyeti düşürmek için doğrudan bir değiştirme yöntemidir:
- Molex: Micro-Fit 3.0 Serisi (43640 /43645 /43650 serisi)
- JST: 3,0 mm aralıklı kablodan karta R/A SMD eşdeğer serisi
- TE (AMP): 3,0 mm kablodan karta dik açılı SMD konnektöre eşdeğer
Not: Lütfen seri üretimden önce pin sayısını ve PCB ayak izini doğrulayın.
Ürün Avantajları
- Titreşime Dayanıklı Kilit: Pozitif kilitleme, hareketli ve titreşimli ekipmanların kazara bağlantılarının kesilmesini önleyerek gevşek bağlantılardan kaynaklanan saha arızası riskini çözer.
- Halojensiz UL94V-0 Muhafaza: Endüstriyel kontrol, ev aletleri ve otomotiv aksesuarlarının yangın güvenliği gereksinimleri için güvenlidir.
- Tam Malzeme Listesi Temini: Tek elden satın alma: SMD levha + muhafaza + kıvrımlı terminaller, çoklu tedarikçi kaynak sıkıntısı yok.
- Kararlı SMD Lehimleme: Optimize edilmiş SMT ayağı, iyi lehimlenebilirlik, PCB montajı sırasında düşük işaretleme oranı.
- Uygun Maliyetli Alternatif: Uluslararası markalarla pinler arası uyumluluk, güvenilirlikten ödün vermeden BOM maliyetini azaltır.
Başvuru
✅ Endüstriyel otomasyon, servo kontrol, PLC çevre birimleri
✅ Ev aletleri: Klima, çamaşır makinesi, güç kaynağı modülü
✅ Otomotiv yardımcı elektroniği, araç aydınlatması ve sensör donanımı
✅ Robotik, tıbbi ekipman, pil yönetim sistemi için güç ve sinyal iletimi
Paketleme Yöntemi
- Standart: Anti-statik torba ambalajı
- İsteğe bağlı: Beyaz / Nötr karton kutu ambalajı. Talep üzerine özel ambalaj etiketi ve barkodlar mevcuttur.
Ödeme yöntemi
EXW, FOB, CIF, CPT, T/T, L/C mevcut
Kurşun zamanı
- Örnekler: 3 iş günü
- Toplu sipariş: 1-2 hafta
Fabrika Sertifikası ve Özel Hizmet
- Sertifikalar: UL, RoHS, REACH, ISO9001
- MOQ: Standart ürünler için düşük MOQ
- Örnek Politikası: Ücretsiz örnekler mevcut/ Hızlı numune teslimatı.Özel hizmet: Özel pin sayısı, kaplama kalınlığı, kablo demeti montajı, özel paketleme ve işaretleme.
Müşteri Seçim Kılavuzu
- Pim sayısını ve akım gereksinimini doğrulayın: Güç devresi için kalay kaplama; Düşük seviyeli sinyal için altın kaplama önerilir.
- Ekipmanınızın maksimum çalışma sıcaklığını ve titreşim derecesini kontrol edin; titreşimin yüksek olduğu ortamlar için kilit tasarımımız tercih edilmektedir.
- PCB ayak izi: R/A SMD levhamızla eşleştirmek için sağlanan PCB ayak izimizi kullanın.
- Kablo seçimi: AWG#20~#28, terminal kıvrım aralığını eşleştirin.
- Toplu proje doğrulamasından önce ön numune testi yapılması şiddetle tavsiye edilir.
SSS
1. S: Kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, kataloğu almak için bizimle çevrimiçi olarak iletişime geçebilir veya bir E-posta gönderebilirsiniz.
2. S: Kataloğunuzda ürünü bulamıyorumgünlük. Bu ürünü benim için yapabilir misin?
C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini göstermez. Hangi ürüne ihtiyacınız olduğunu ve kaç adet istediğinizi bize bildirmeniz yeterli. Elimizde yoksa onu üretecek yeni bir kalıp da tasarlayıp yapabiliriz. Referansınız için sıradan bir kalıp yapmak yaklaşık 35-45 gün sürecektir.
3. S: Bir örnek verebilir misiniz? Bu örnekler ücretsiz mi?
C: Evet, test için 5-10 adet konnektörsüz numune sağlıyoruz. Ama nakliye ücretini ödemek zorundasınız
4. S: Teslimat süreniz ne olacak?
C: Stoktaki ürünler 1 gün içinde teslim edilir; özelleştirilmiş ürünler 5-7gün içinde teslim edilir
5. S: Siparişimi nasıl gönderirim?
C: Küçük paketler için bunları DHL, FedEx, UPS, TNT, EMS gibi Ekspres yoluyla gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için bunları hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz. Teslimat sırasında oluşabilecek ürün hasarlarından biz sorumluyuz.
6. S: Ne tür bir ödemeyi kabul ediyorsunuz? RMB ödeyebilir miyim?
C: Banka havalesi (Banka havalesi), Western Union ve PayPal'ı kabul ediyoruz. Lütfen Faturayla aynı tutarı alabileceğimizden emin olun. Ve RMB cinsinden ödeme yapabilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolüne ne dersiniz?
A: ISO9001'i kesinlikle takip edin. IQC, OQC, IPQC ve QA personelimizin %10'unu oluşturur. Tüm ürünlerimiz CCD tarafından test edilecektir.
8. S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Fiyat listeniz var mı?
C: Tüm ürünlerimizin fiyat listesine sahip değiliz. Çok fazla ürünümüz olduğu için tüm fiyatları listelemek imkansız ve fiyatlar malzeme maliyetlerine ve miktarına göre değişiyor. Ve bize ihtiyacınız olan tüm öğelerin bir listesini verebilirsiniz; Tek tek dikkatlice onaylayacağız ve size bir spesifikasyon ve fiyat listesi vereceğiz
9. S: Özelleştirilmiş ürünler ve özelleştirilmiş ambalajlar yapabilir misiniz?
C: Evet. Çok sayıda özelleştirilmiş şey yaptık
eskiden müşterilerimize yönelik ürünler (çoğunlukla kablo demetleri). Özelleştirilmiş paketleme konusunda sorun yoktur; Logonuzu veya diğer bilgilerinizi pakete koyabiliriz. Sadece bunun ek maliyete yol açtığını belirtmemiz gerekiyor.
10. S: Hangi sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
