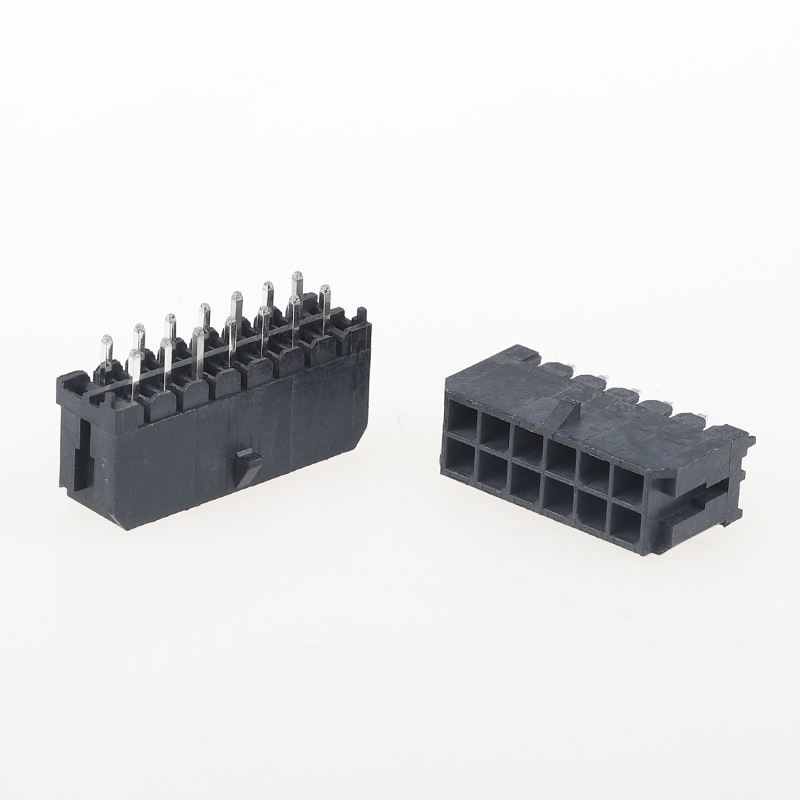

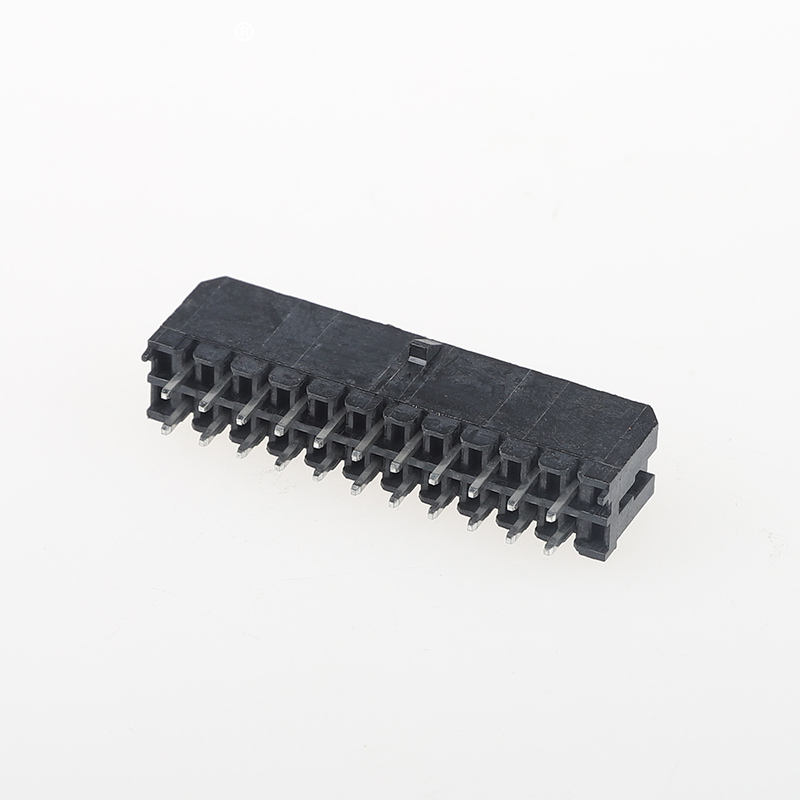

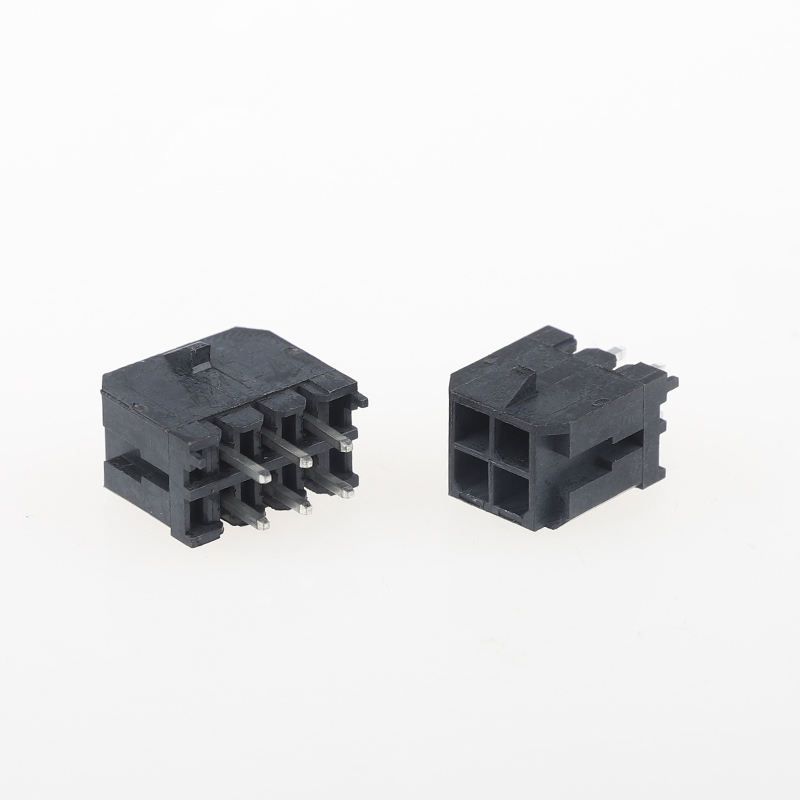

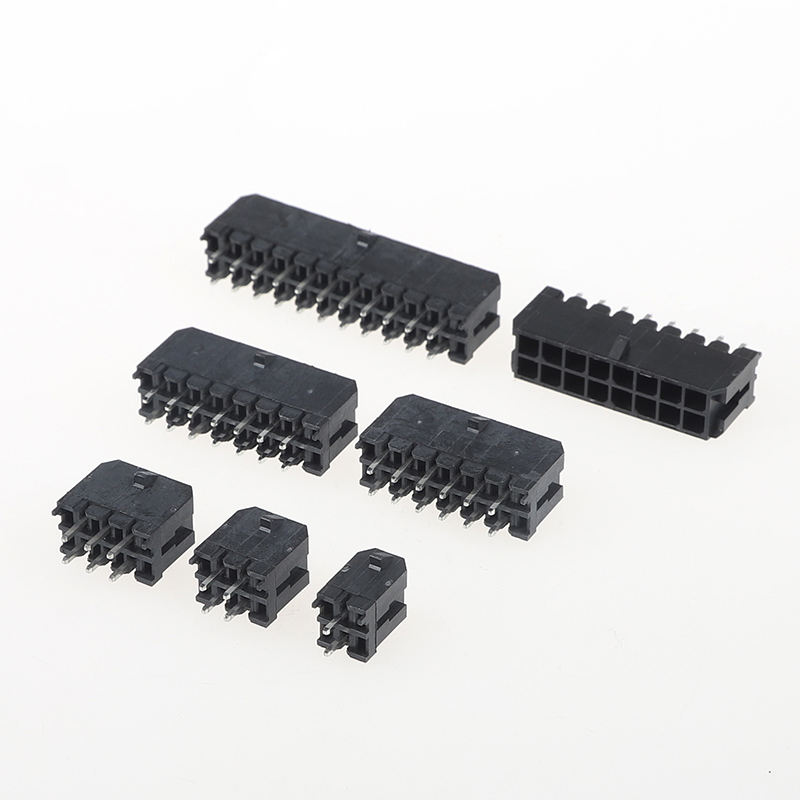

MX3.0 Metal Çift Sıralı Toka Düz Pin Başlığı 3.0mm Pitch 180 Derece 43045 Küçük 5557 Konnektör Güç PCB Vida Konnektörleri
Ürünün Öne Çıkan Noktaları
- UL94V-0 alev geciktirici ve Halojensiz muhafaza; endüstriyel ve ev aletleri güvenlik gereksinimlerini karşılar
- Güçlendirilmiş metal kilitleme tokası tasarımı. Çiftleşmeyi önleme; endüstriyel ve otomotiv zorlu ortamları için yoğun titreşim altında kazara bağlantının kesilmesini önler
- Eksiksiz sistem çözümü: uyumlu muhafaza + kıvrımlı terminaller mevcuttur, tek elden kaynak kullanımı
- Çift sıralı 3,0 mm aralık, 180° düz delikli pin başlığı, güç ve sinyal karma kullanımı
- RoHS ve REACH uyumlu
Teknik Özellikler
| Kategori |
Öğe |
Parametre |
| Elektriksel Performans |
Nominal Gerilim |
600VAC/DC |
| Nominal Akım |
Pin başına 8,5A'ya kadar |
| Kontak Direnci |
≤20mΩ |
| Yalıtım Direnci |
≥1000MΩ |
| Dayanım Gerilimi |
1500V AC, 1 dk |
| Mekanik Performans |
Çiftleşme/Çiftleşmeme Döngüleri |
Min. 30 döngü |
| Terminal Tutma Gücü |
≥24,5N |
| Titreşim önleyici |
Endüstriyel rastgele titreşim testini geçin, aralıklı açılma yok |
| Malzeme ve Kaplama |
Konut |
PA66, UL94V-0, Halojensiz, Siyah |
| Pim / Terminal Malzemesi |
Bakır Alaşımı |
| Kaplama |
Parlak kalay kaplama (Yüksek güvenilirlikli versiyon için altın kaplama isteğe bağlıdır) |
| Çevre Şartları |
Çalışma Sıcaklığı |
-40°C ~ +125°C |
|
Depolama Sıcaklığı |
-45°C ~ +130°C |
| Lehimleme Kılavuzu |
Dalga Lehimleme |
Tepe 260°C, maksimum 5s |
| El Lehimleme |
350°C, pin başına ≤5s |
| Not |
Plastik deformasyonu önlemek için tekrarlanan yüksek sıcaklıkta lehimlemeden kaçının |
Çapraz Referans / Alternatif Değiştirme
Molex Micro-Fit 3.0 43045 serisi için doğrudan değiştirme. Uyumlu çiftleşme muhafazası ve terminalleri 43020 / 43030 serisiyle eşleşir. Ayrıca birçok güç bağlantısı projesinde 5557 serisinin uygun maliyetli bir alternatifi olarak da çalışır.
Mühendisler mevcut PCB kaplama alanını ve kablo demeti takımlarını büyük bir yeniden tasarıma gerek kalmadan yeniden kullanabilir.
Ürün Avantajları
- Titreşim önleyici metal mandal: Otomasyon/araç cihazlarında titreşim nedeniyle konnektörlerin gevşemesi nedeniyle müşterinin yaşadığı sıkıntıyı çözer
- Halojen içermeyen UL94V-0 plastik, ev aletleri ve endüstriyel kontrol için daha güvenli
- Tam set şirket içi üretim: pin başlığı, muhafaza, kıvrımlı terminaller, istikrarlı tedarik zinciri
- Numuneler ve seri üretim için kısa teslim süresi, esnek pin sayısı özelleştirmesi
- Sevkiyattan önce %100 sıkı denetim, düşük temas hatası oranı
Başvuru
✅ Endüstriyel otomasyon, servo ve güç kontrol modülleri
✅ Ev aletleri, güç kaynağı ve şarj üniteleri
✅ Otomotiv iç güç ve sinyal bağlantıları
✅ Tıbbi ekipman, telekom ve pil yönetim sistemleri
✅ PCB kablodan karta güç bağlantısı
Paketleme Yöntemi
- Standart: Anti-statik torba ambalajı
- İsteğe bağlı: Beyaz / Nötr karton kutu ambalajı. Talep üzerine özel ambalaj etiketi ve barkodlar mevcuttur.
Ödeme yöntemi
EXW, FOB, CIF, CPT, T/T, L/C mevcut
Kurşun zamanı
- Örnekler: 3 iş günü
- Toplu sipariş: 1-2 hafta
Fabrika Sertifikası ve Özel Hizmet
- Sertifikalar: UL, RoHS, REACH, ISO9001
- MOQ: Standart ürünler için düşük MOQ
- Örnek Politika:Ücretsiz numuneleri / Hızlı numune teslimatını destekleyin.Özel hizmet: Özel pin sayısı, kaplama kalınlığı, kablo demeti montajı, özel paketleme ve işaretleme.
Müşteri Seçim Kılavuzu
- Pin sayısını onaylayın: 22P ~ 2Stokta 16P standardı; daha uzun devreler için bizimle iletişime geçin
- Akım azalması: Yüksek ortam sıcaklığında birden fazla pin birlikte yüklendiğinde nominal akımı azaltın
- Titreşim ortamı: Beklenmeyen eşleşmeyi önlemek için metal mandallı versiyon kullanılmalıdır
- Malzeme seçimi: Varsayılan UL94V0 halojensiz; uzun birleştirme döngüsü gerekiyorsa altın kaplamayı belirtin
- PCB tasarımı: Doğrudan değiştirme için standart 43045 ayak izini takip edin; Seri üretimden önce lehimleme sıcaklığı profilini kontrol edin
SSS
1. S: Kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, kataloğu almak için bizimle çevrimiçi olarak iletişime geçebilir veya bir E-posta gönderebilirsiniz.
2. S: Kataloğunuzda ürünü bulamıyorumgünlük. Bu ürünü benim için yapabilir misin?
C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini göstermez. Hangi ürüne ihtiyacınız olduğunu ve kaç adet istediğinizi bize bildirmeniz yeterli. Elimizde yoksa onu üretecek yeni bir kalıp da tasarlayıp yapabiliriz. Referansınız için sıradan bir kalıp yapmak yaklaşık 35-45 gün sürecektir.
3. S: Bir örnek verebilir misiniz? Bu örnekler ücretsiz mi?
C: Evet, test için 5-10 adet konnektörsüz numune sağlıyoruz. Ama nakliye ücretini ödemek zorundasınız
4. S: Teslimat süreniz ne olacak?
C: Stoktaki ürünler 1 gün içinde teslim edilir; özelleştirilmiş ürünler 5-7gün içinde teslim edilir
5. S: Siparişimi nasıl gönderirim?
C: Küçük paketler için bunları DHL, FedEx, UPS, TNT, EMS gibi Ekspres yoluyla gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için bunları hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz. Teslimat sırasında oluşabilecek ürün hasarlarından biz sorumluyuz.
6. S: Ne tür bir ödemeyi kabul ediyorsunuz? RMB ödeyebilir miyim?
C: Banka havalesi (Banka havalesi), Western Union ve PayPal'ı kabul ediyoruz. Lütfen Faturayla aynı tutarı alabileceğimizden emin olun. Ve RMB cinsinden ödeme yapabilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolüne ne dersiniz?
A: ISO9001'i kesinlikle takip edin. IQC, OQC, IPQC ve QA personelimizin %10'unu oluşturur. Tüm ürünlerimiz CCD tarafından test edilecektir.
8. S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Fiyat listeniz var mı?
C: Tüm ürünlerimizin fiyat listesine sahip değiliz. Elimizde çok fazla ürün olduğu için bunların tamamının fiyatlarını bir listede listelemek mümkün değil ve malzeme maliyeti ve miktarından dolayı fiyatlar sürekli değişiyor. Ve bize ihtiyacınız olan tüm öğelerin bir listesini verebilirsiniz; Tek tek dikkatlice onaylayacağız ve size bir spesifikasyon ve fiyat listesi vereceğiz
9. S: Özelleştirilmiş ürünler ve özelleştirilmiş ambalajlar yapabilir misiniz?
C: Evet. Çok sayıda özelleştirilmiş şey yaptık
eskiden müşterilerimize yönelik ürünler (çoğunlukla kablo demetleri). Özelleştirilmiş paketleme konusunda, logonuzu veya diğer bilgilerinizi pakete koymamız nedeniyle herhangi bir sorun yoktur. Sadece bunun ek maliyete yol açtığını belirtmemiz gerekiyor.
10. S: Hangi sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
