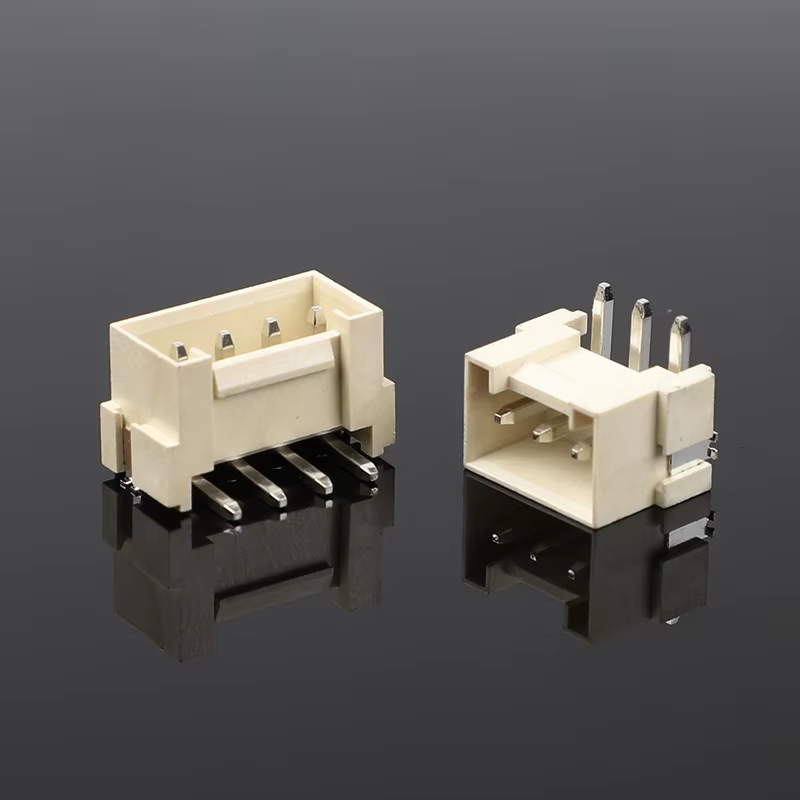

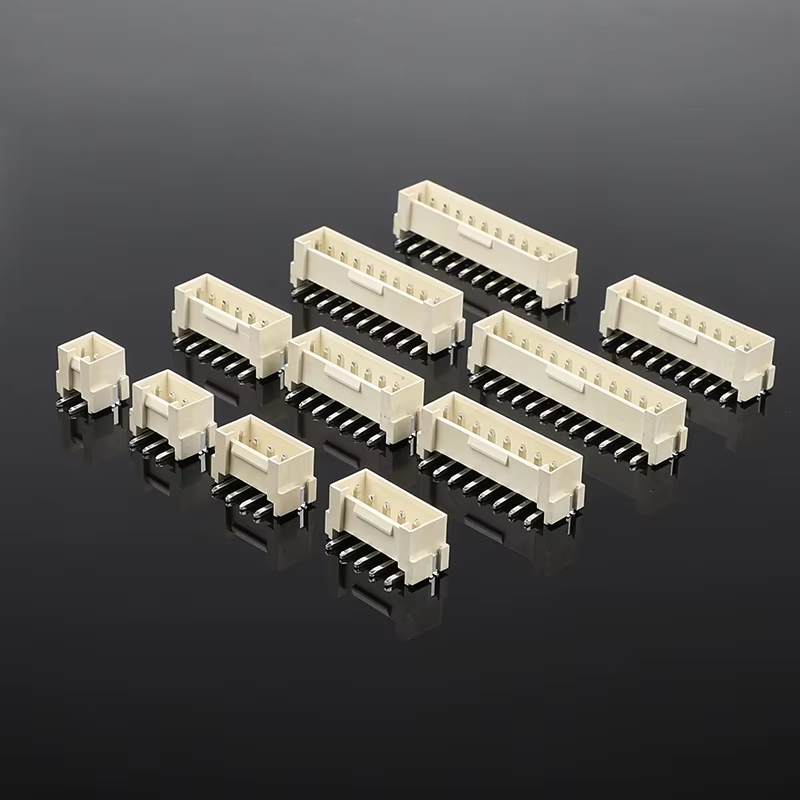

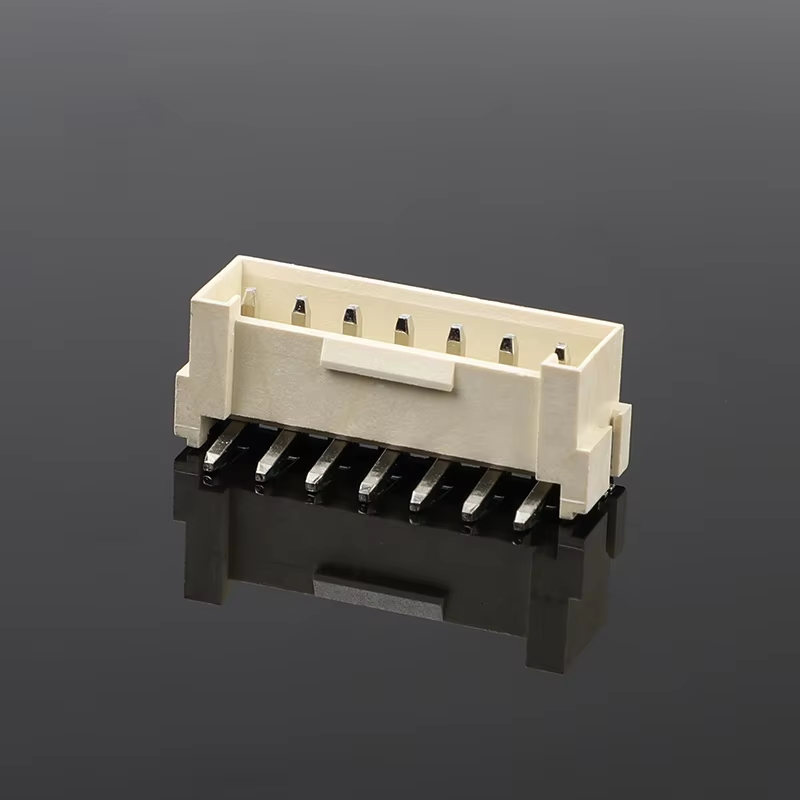

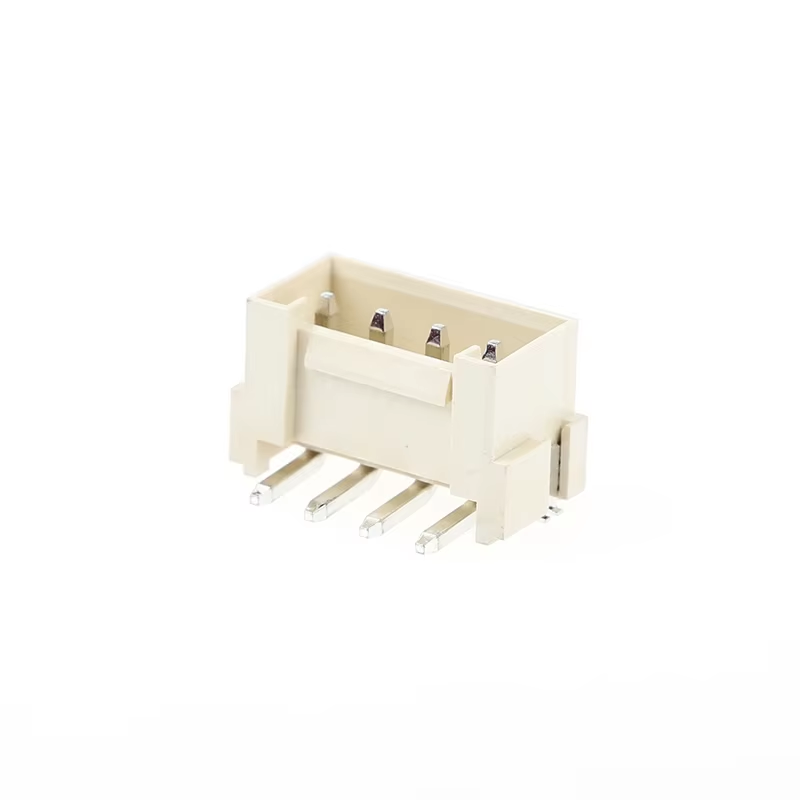

5557/5569 4.2mm Hatveli Çift Sıra Konnektörler, Mandallı Pinli Yatay PCB Konnektörü, Kablo-PCB Konnektörü
Ürün Öne Çıkanları
- Hatve: 4.2mm, Çift Sıra, Mandallı Pinli Yatay Tip, Kablo-PCB
- UL94V-0 Alev Geciktirici Gövde, Endüstriyel ve ev aletleri kullanımı için Halojensiz
- Düşme Önleyici Mandallı Tasarım: Şiddetli titreşim altında kazara ayrılmayı önler (endüstriyel ve araç ortamı)
- Tam Destekleyici Set: Eşleşen gövde + terminaller mevcuttur
- Kararlı elektriksel temas, kolay montaj ve sıkma işlemi
Teknik Özellikler
| Öğe |
Detaylar |
| Elektriksel Performans |
Anma Akımı: Devre başına maks. 9A
Anma Gerilimi: 250V AC
Kontak Direnci: ≤10mΩ
İzolasyon Direnci: ≥1000MΩ
Dayanım Gerilimi: 1500V AC/dakika |
| Mekanik Performans |
Hatve: 4.2mm, Çift Sıra
Takma Yönü: Yatay fiş
Eşleşme Döngüleri: ≥500 kez
Mandallı: Kilitleme mandalı, titreşim altında ayrılmayı önleyici |
| Malzeme ve Kaplama |
Gövde: PBT UL94V-0, Halojensiz
Terminal: Bakır alaşımı
Kaplama: Kalay kaplama (altın kaplama isteğe bağlı) |
| Çevresel Performans |
Çalışma Sıcaklığı: -40℃ ~ +105℃
RoHS Uyumlu |
| Lehimleme Kılavuzu |
Yeniden Akışlı Lehimleme: Maks. 260℃, maks. 10s
Dalgalehimleme: Maks. 250℃ |
Çapraz Referans / Alternatif Değişim
JST / Molex / TE AMP serileri için uyumlu alternatif:
- JST: EH serisi 4.2mm çift sıra
- Molex: 3901 serisi 4.2mm çift sıra kablo-PCB
- TE AMP: 4.2mm hatveli çift sıra mandallı kablo-PCB konnektörleri
Not: Doğrudan değişimden önce pin sayısı ve mekanik boyutu kontrol edin.
Ürün Özellikleri
- Dahili kilitleme mandalı, titreşim ve şoka karşı etkili ayrılma önleyici
- Halojensiz UL94V-0 PBT gövde, yüksek alev direnci
- Yatay PCB montajı, PCB alanından tasarruf sağlar
- Ayrı gövde ve sıkma terminalleri, esnek kablo demeti montajı
- Kararlı kalay kaplı terminaller, düşük kontak direnci
Ürün Avantajları
- Titreşime dayanıklı kilitleme mandalı, zorlu endüstriyel/araç ortamlarında gevşek bağlantı riskini çözer
- Yüksek güvenlikli malzeme: UL94V0 + Halojensiz, sıkı ev aletleri ve endüstriyel standartları karşılar
- Tam set tedarik: stokta gövde + terminaller, parçaları ayrı ayrı tedarik etmeye gerek yok
- Sıkı boyut kontrolü, ünlü uluslararası markalarla iyi değiştirilebilirlik
- Güvenilirliği feda etmeden uygun maliyetli alternatif
Uygulama
- Endüstriyel kontrol ekipmanları
- Ev aletleri (buzdolabı, çamaşır makinesi, fırın)
- Otomotiv yardımcı kablo demeti
- Güç kaynağı ve UPS
- LED sürücü modülleri
- Ölçüm ve test ekipmanları
Paketleme Yöntemi
- Standart: Antistatik torba paketleme
- İsteğe bağlı: Beyaz / Nötr karton kutu paketleme. Talep üzerine özel paketleme etiketi ve barkodları mevcuttur.
Ödeme Yöntemi
EXW, FOB, CIF, CPT, T/T, L/C mevcuttur
Teslim Süresi
- Numuneler: 3 iş günü
- Toplu sipariş: 1-2 hafta
Fabrika Sertifikası ve Özel Hizmet
- Sertifikalar: UL, RoHS, REACH, ISO9001
- MOQ: Standart ürünler için düşük MOQ
- Numune Politikası: Ücretsiz numuneler mevcut / Hızlı numune teslimatı.Özel hizmet: Özel pin sayısı, kaplama kalınlığı, kablo demeti montajı, özel paketleme ve işaretleme.
- Müşteri Seçim Rehberi
PIN ve akım yükü gereksinimini onaylayın
- Ekipmanınızın çalışma sıcaklığını ve titreşim seviyesini doğrulayın
- PCB ayak izini kontrol edin (yatay fiş)
- Malzeme gereksinimini onaylayın: Halojensiz / alev derecesi
- Değişim için orijinal marka parça numarasıyla çapraz kontrol yapın
- Toplu proje benimsenmeden önce ön test için ücretsiz numune talep edin
- SSS
1. S: Bir kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, katalog almak için bizimle çevrimiçi iletişime geçebilir veya bir E-posta gönderebilirsiniz.
2. S: Ürünü kataloğunuzda bulamıyorum. Bu ürünü benim için yapabilir misiniz?
C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini değil. İhtiyacınız olan ürünü ve ne kadar istediğinizi bize bildirin. Eğer bizde yoksa, yeni bir kalıp tasarlayıp üretebiliriz. Referansınız için, sıradan bir kalıp yapmak yaklaşık 35-45 gün sürer.3. S: Numune sağlayabilir misiniz? Bu numuneler ücretsiz mi?
C: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz. Ancak nakliye ücretini ödemeniz gerekir.
4. S: Teslimat süreniz ne kadar?
C: Stoktaki ürünler 1 gün içinde teslim edilir; özelleştirilmiş ürünler 5-7 gün içinde teslim edilir.
5. S: Siparişimi nasıl gönderebilirim?
C: Küçük paketler için, DHL, FedEx, UPS, TNT, EMS gibi Ekspres ile gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için, Hava veya Deniz yoluyla gönderebiliriz. Standart ihracat kartonları kullanıyoruz. Teslimat sırasında oluşan herhangi bir ürün hasarından biz sorumluyuz.
6. S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeyebilir miyim?
C: T/T (Banka havalesi), Western Union ve PayPal kabul ediyoruz. Fatura ile aynı miktarı alabildiğimizden emin olun. Ve RMB ile ödeme yapabilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolü nasıl?
C: Kesinlikle ISO9001'i takip ediyoruz. IQC, OQC, IPQC ve QA personelimizin %10'unu oluşturuyor. Tüm ürünlerimiz CCD tarafından test edilecektir.
8. S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Bir fiyat listeniz var mı?
C: Tüm ürünlerimizin bir fiyat listesi yok. Çok fazla ürünümüz olduğu için tüm fiyatları listelemek imkansızdır ve fiyatlar malzeme maliyetlerine ve miktarına göre değişir. Ve ihtiyacınız olan tüm ürünlerin bir listesini bize verebilirsiniz; dikkatlice tek tek kontrol edip size bir spesifikasyon ve fiyat listesi vereceğiz.
9. S: Özelleştirilmiş ürünler ve özelleştirilmiş paketleme yapabilir misiniz?
C: Evet. Daha önce müşterilerimiz için çok sayıda özelleştirilmiş ürün ürettik (çoğunlukla kablo demetleri). Özelleştirilmiş paketleme konusunda sorun yok; logonuzu veya diğer bilgileri pakete koyabiliriz. Sadece ek maliyet getirdiğini belirtmek gerekir.
10. S: Hangi sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 vb.
