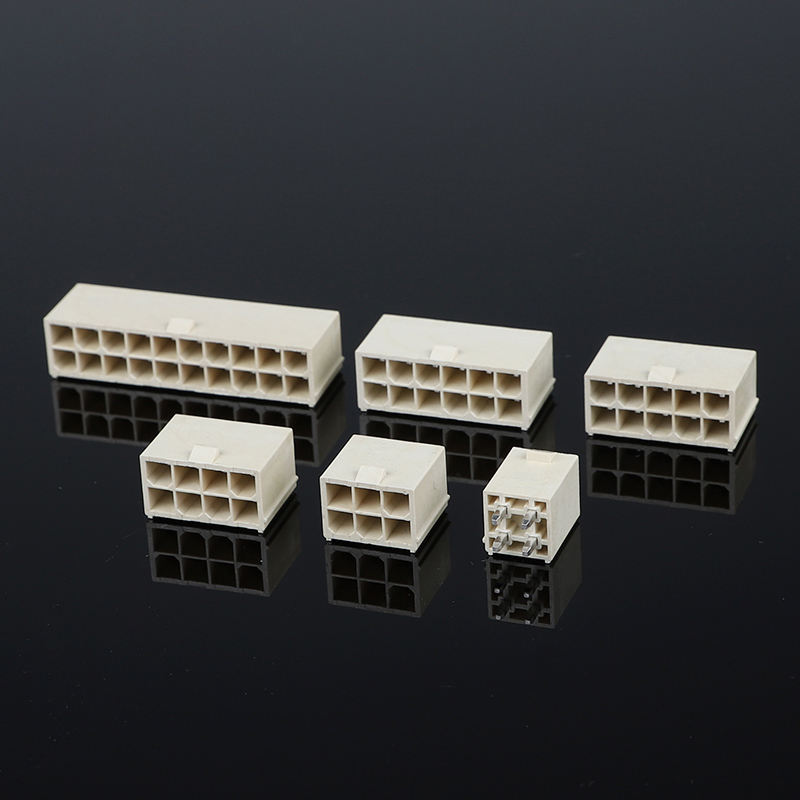

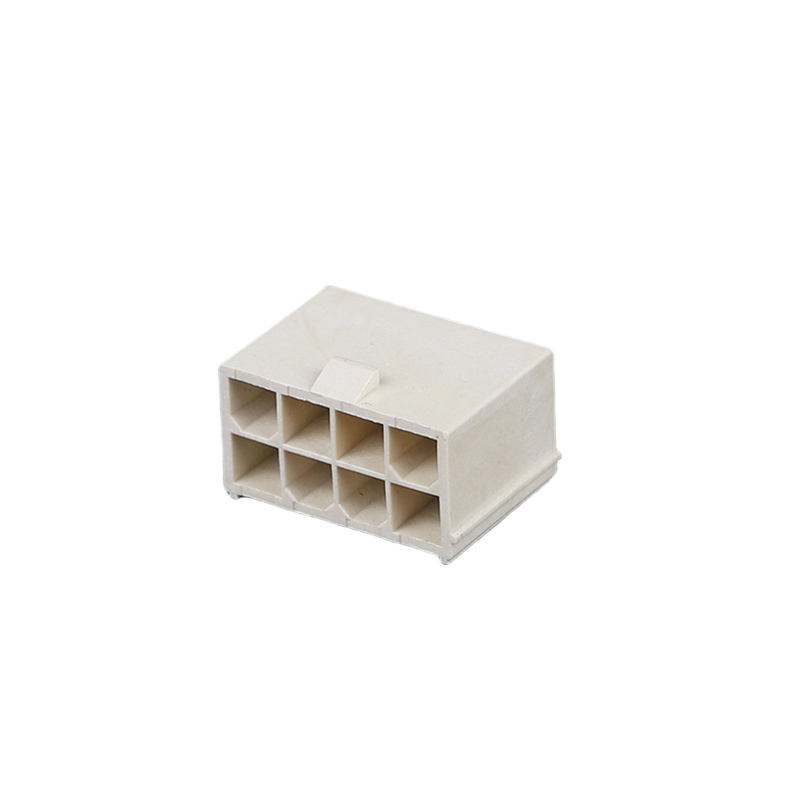

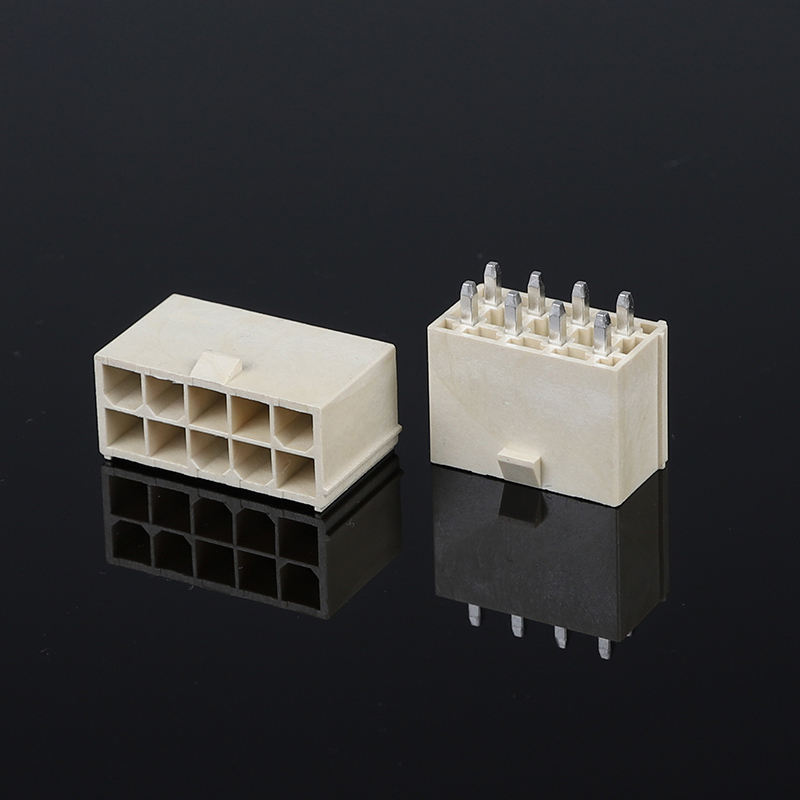

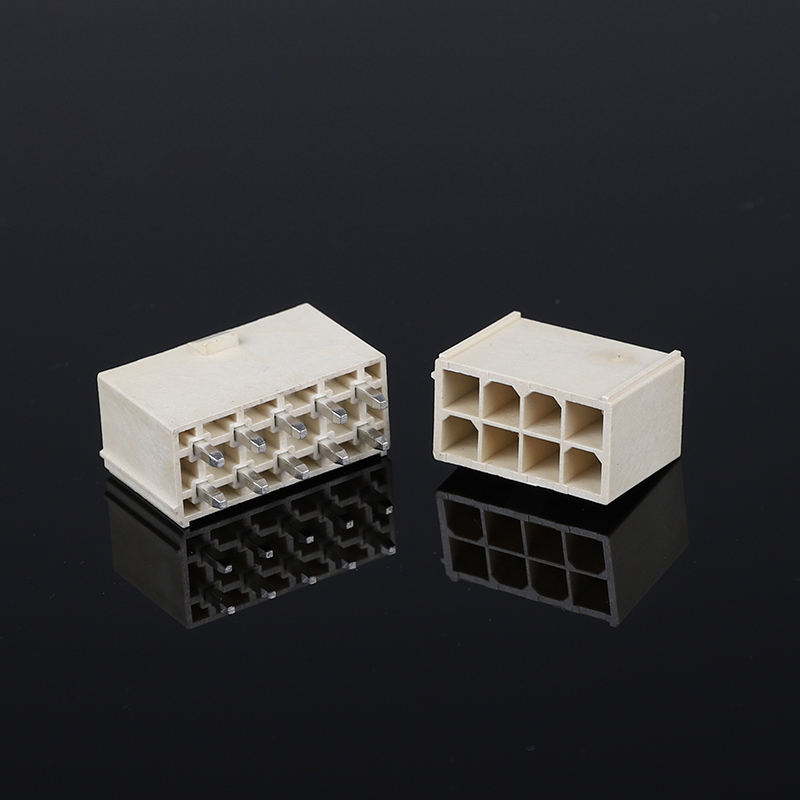

Kısa Genel Bakış: 4.2mm hatveli 5557/5569 çift sıralı düz pin ATX güç konektörü, LCP yüksek sıcaklık gövdesi, UL94V-0, halojensiz. Ağır titreşimli endüstriyel ve otomotiv uygulamaları için anti-çıkma tokası tasarımı. Tam gövde ve terminal seti mevcuttur.
Ürün Öne Çıkanları
✅ Alev Geciktirici ve Çevre Dostu Malzeme: Gövde LCP, UL94V-0 alev derecesi, Halojensiz, endüstriyel ve ev aletleri çevresel gereksinimlerini karşılar
✅ Titreşim Önleyici Çıkma Önleyici Çift Toka: Güçlendirilmiş çift sıralı kilitleme tokası, endüstriyel / araç sert ortamlarında sürekli şok ve titreşim altında kazara bağlantı kesilmesini önler
✅ Tam Eşleşen Bileşenler: Plastik gövde (kabuk) + kıvırma terminalleri dahil tam set, tek durak tedarik
✅ Yüksek Sıcaklık LCP Malzemesi: SMT lehimleme sırasında kararlı performans, yüksek çalışma ortam sıcaklıklarına dayanır
Teknik Özellikler
| Ürün |
Detaylar |
| Hatve |
4.2 mm |
| Yapı |
Çift sıra, düz pin, toka kilitleme |
| Model |
5557 / 5569 serisi |
| Elektriksel Performans |
| Anma Akımı |
Devre başına 9A |
| Anma Gerilimi |
250V AC |
| Kontak Direnci |
≤20mΩ |
| İzolasyon Direnci |
≥1000MΩ |
| Dayanım Gerilimi |
1500V AC 1 dakika boyunca |
| Mekanik Performans |
| Takma / Çıkarma Döngüleri |
≥1000 kez |
| Kilitleme Kuvveti |
Güçlendirilmiş çift toka, titreşim altında çıkmayı önler |
| Kontak Tutma Kuvveti |
IEC titreşim ve şok test standardını karşılar |
| Malzeme, Kaplama ve Çevre |
| Gövde Malzemesi |
Yüksek sıcaklık LCP |
| Alev Sınıfı |
UL94V-0, Halojensiz |
| Terminal Taban Malzemesi |
Bakır alaşımı |
| Kaplama |
Kalay kaplama (altın kaplama isteğe bağlı) |
| Çalışma Sıcaklığı |
-40℃ ~ +125℃ |
| Lehimleme Kılavuzu |
SMT lehimleme uyumlu; Yeniden akış tepe sıcaklığı ≤260℃, maks. 10 sn |
Çapraz Referans / Alternatif Değişim
Uluslararası ünlü markalar için doğrudan tak-çalıştır uyumlu değişim:
- JST: 5557 / 5569 serisi
- Molex: 3901 serisi
- TE (AMP): 4.2mm hatveli ATX güç serisi konektörleri
Not: Çapraz kullanımda pin sayısı eşleşmelidir.
Ürün Özellikleri
- 4.2mm standart hatve, çift sıralı düz pin düzeni, klasik ATX güç kaynağı soketi tasarımı
- Çift toka kilitleme mekanizması, titreşim altında kazara çıkmayı önler
- LCP yüksek sıcaklık plastiği, lehimleme ve çalışma ortamlarında yüksek sıcaklıklarda kararlı
- UL94V-0 alev geciktirici, halojensiz, çevreye uyumlu
- Tam gövde + terminal çözümü, kolay montaj
Ürün Avantajları
- Düşme önleyici kilitleme tasarımı: Endüstriyel ve araç üstü ekipmanlarda titreşim altında konektör gevşemesi ve bağlantı kesilmesi sorununu çözer
- Yüksek sıcaklığa dayanıklı LCP, yeniden akış lehimlemesi sırasında deformasyon olmaz
- Sıkı malzeme kontrolü: UL94V-0 + Halojensiz, endüstriyel, ev aletleri ve kısmi otomotiv projeleri için güvenlik denetimini karşılar
- Pin'den pin'e JST / Molex / TE ile uyumlu, PCB yeniden tasarıma gerek kalmadan kolay BOM değişimi
- Fabrika doğrudan tedarik; özel pin sayısı, kaplama ve paketlemeyi destekler
Uygulama
- ATX PC güç kaynağı
- Endüstriyel kontrol ekipmanları, servo güç portu
- Ev aletleri (klima, invertör)
- Otomotiv yardımcı güç modülleri
- Tıbbi güç ekipmanları
- LED güç sürücüsü ve pil paketi
Paketleme Yöntemi
- Standart: Antistatik torba paketleme
- İsteğe bağlı: Beyaz / Nötr karton kutu paketleme. İstek üzerine özel paketleme etiketi ve barkodları mevcuttur.
Ödeme Yöntemi
EXW, FOB, CIF, CPT, T/T, L/C mevcuttur
Teslim Süresi
- Numuneler: 3 iş günü
- Toplu sipariş: 1-2 hafta
Fabrika Sertifikası ve Özel Hizmet
- Sertifikalar: UL, RoHS, REACH, ISO9001
- MOQ: Standart ürünler için düşük MOQ
- Numune Politikası: Ücretsiz numuneler mevcut / Hızlı numune teslimi. Özel hizmet: Özel pin sayısı, kaplama kalınlığı, kablo demeti montajı, özel paketleme ve işaretleme.Müşteri Seçim Rehberi Değişim referansından önce pin sayısını onaylayarak ayak izini eşleştirin
Yüksek titreşim senaryoları için, çıkmayı önlemek üzere çift toka kilitleme sürümünü seçin
- Lehimleme işlemi için: yeniden akış sıcaklığının ≤260℃ olduğunu onaylayın
- Otomotiv projeleri için, tam malzeme raporu ve halojen sertifikası talep edin
- Altın kaplama gerekiyorsa, fiyat teklifi aşamasında satış ekibine bildirin
- SSS
- 1. S: Kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, katalog almak için çevrimiçi olarak bizimle iletişime geçebilir veya E-posta gönderebilirsiniz.
2. S: Ürünü kataloğunuzda bulamıyorum. Bu ürünü benim için yapabilir misiniz?
C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini değil. İhtiyacınız olan ürünü ve kaç tane istediğinizi bize bildirin. Eğer bizde yoksa, yeni bir kalıp tasarlayıp üretebiliriz. Referansınız için, sıradan bir kalıp yapmak yaklaşık 35-45 gün sürer.
3. S: Numune sağlayabilir misiniz? Bu numuneler ücretsiz mi?C: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz. Ancak nakliye ücretini ödemeniz gerekir
4. S: Teslimat süreniz ne kadar?
C: Stoktaki ürünler 1 gün içinde teslim edilir; özelleştirilmiş ürünler 5-7 gün içinde teslim edilir
5. S: Siparişimi nasıl gönderebilirim?
C: Küçük paketler için, DHL, FedEx, UPS, TNT, EMS gibi Ekspres ile gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için, Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonları kullanıyoruz. Teslimat sırasında oluşan herhangi bir ürün hasarından biz sorumluyuz.
6. S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeyebilir miyim?
C: T/T (Banka havalesi), Western Union ve PayPal kabul ediyoruz. Fatura ile aynı miktarı aldığımızdan emin olun. Ve RMB ile ödeme yapabilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolü nasıl?
C: ISO9001'i kesinlikle takip ediyoruz. IQC, OQC, IPQC ve QA personelimizin %10'unu oluşturur. Tüm ürünlerimiz CCD tarafından test edilecektir.
8. S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Bir fiyat listeniz var mı?
C: Tüm ürünlerimizin bir fiyat listesi yok. Çok fazla ürünümüz olduğu için tüm fiyatları listelemek imkansızdır ve fiyatlar malzeme maliyetlerine ve miktarına göre değişir. Ve ihtiyacınız olan tüm ürünlerin bir listesini bize verebilirsiniz; bunları tek tek dikkatlice kontrol edip size bir spesifikasyon ve fiyat listesi vereceğiz
9. S: Özelleştirilmiş ürünler ve özelleştirilmiş paketleme yapabilir misiniz?
C: Evet. Daha önce müşterilerimiz için çok sayıda özelleştirilmiş ürün yaptık (çoğunlukla kablo demetleri). Özelleştirilmiş paketleme hakkında, sorun yok; logonuzu veya diğer bilgileri pakete koyabiliriz. Sadece ek bir maliyet getirdiğini belirtmek gerekir.
10. S: Hangi sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
