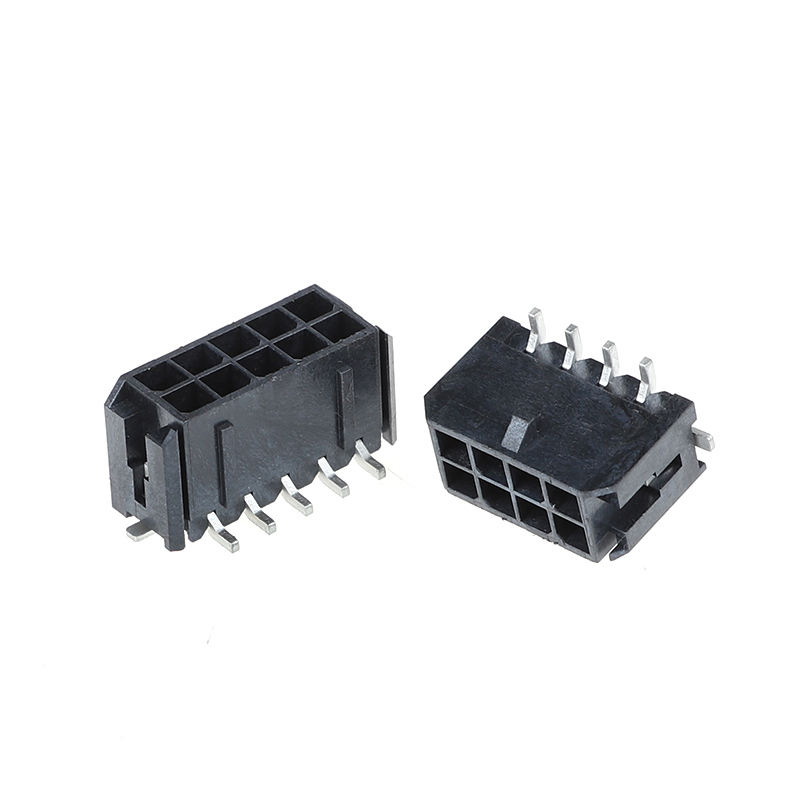

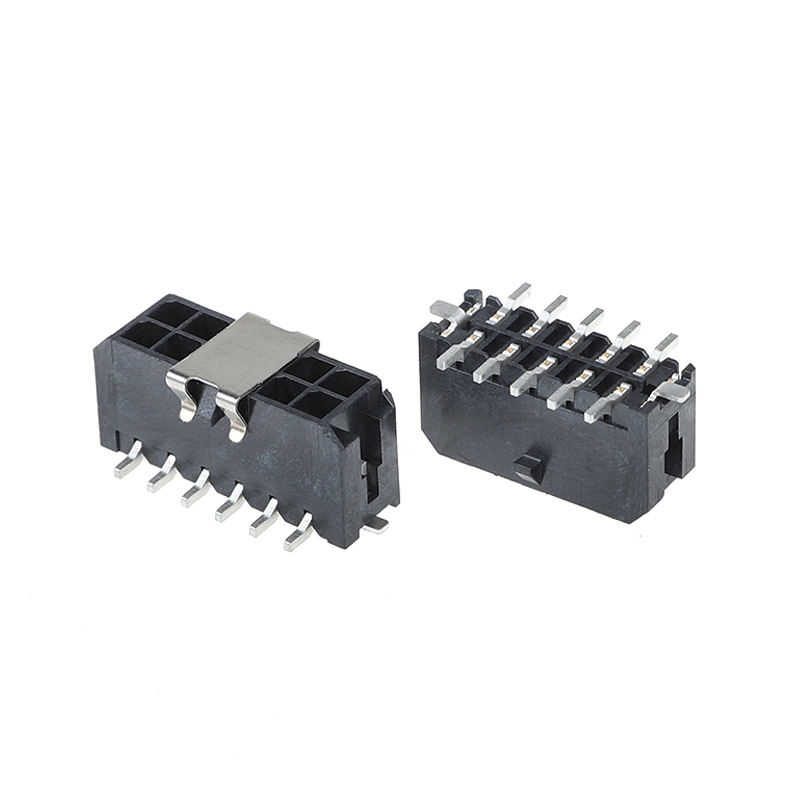

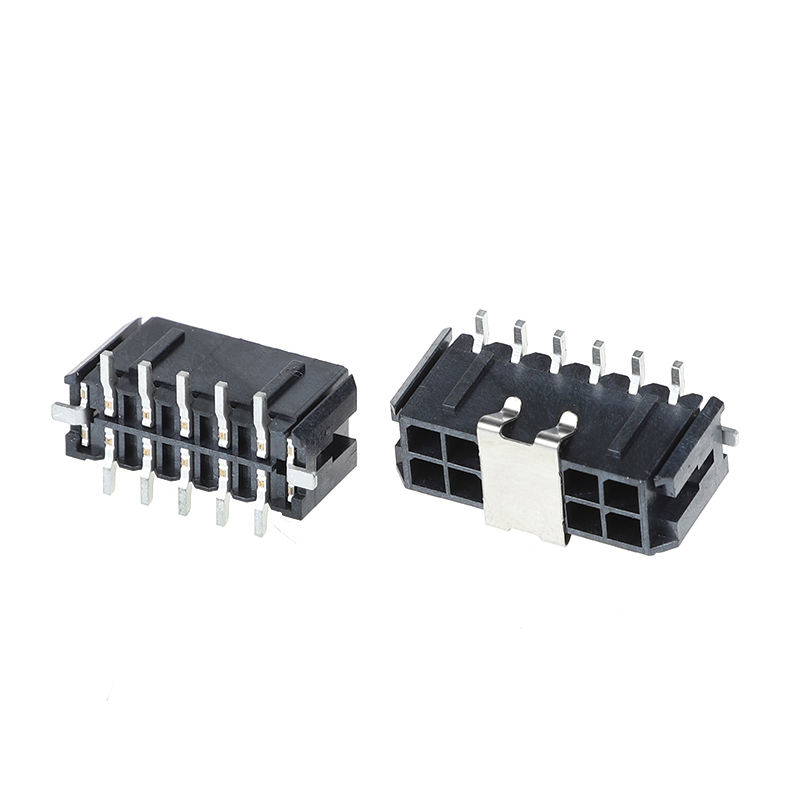

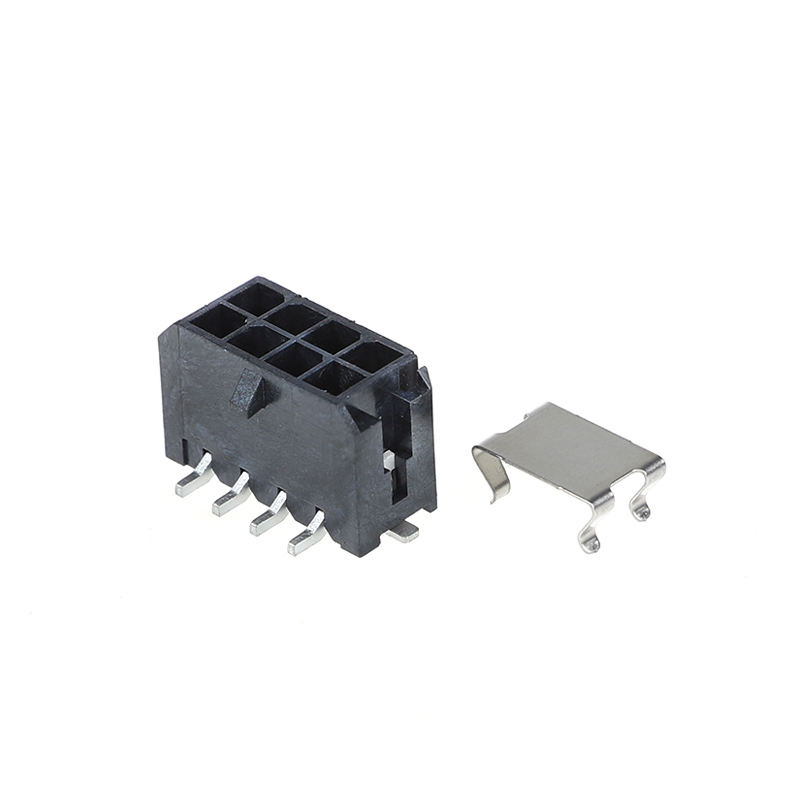

Küçük 5557 Dikey MX3.0mm Hatveli Çift Sıra 4P-24P Otomotiv Konnektörü MOLEX43045 4P-24P Dikey Etiket PCB için Yerine Geçer
Ürün Öne Çıkanlar
3.0mm hatveli çift sıra dikey PCB konnektörü, otomotiv ve endüstriyel sınıf, Molex 43045 serisi için doğrudan yerine geçer
- Hatve: 3.0mm, çift sıra dikey SMT etiket tipi, aralık: 4P ila 24P
- UL94V-0 alev geciktirici gövde, Halojen İçermez, endüstriyel ve otomotiv düşük duman gereksinimlerini karşılar
- Optimize edilmiş kilitleme mandalı tasarımı: titreşim önleyici, zorlu şok ve titreşim altında kazara ayrılmayı önler
- Tam eşleşen set: tek duraklı tedarik için gövde + kıvırma terminalleri birlikte sağlanır
- Dikey SMT montajı, kompakt ayak izi, PCB kart alanından tasarruf sağlar
Teknik Özellikler
| Öğe |
Detaylar |
| Elektriksel Performans |
Anma Akımı: Devre başına 8A
Anma Gerilimi: 250V AC
İzolasyon Direnci: ≥1000MΩ
Kontak Direnci: ≤20mΩ
Dayanım Gerilimi: 1500V AC/dakika |
| Mekanik Performans |
Hatve: 3.0mm, Çift Sıra, Dikey SMT
Kutup Numarası: 4P,6P,8P,10P,12P,14P,16P,18P,20P,22P,24P
Eşleşme Döngüleri: ≥500 kez
Tutma Kuvveti: Geliştirilmiş mandal, titreşim altında ayrılmayı önler |
| Malzeme ve Kaplama |
Gövde: PBT, UL94V-0, Halojen İçermez
Terminal Malzemesi: Bakır Alaşım
Kaplama: Kalay kaplı / Altın flaş mevcuttur |
| Çevresel Özellikler |
Çalışma Sıcaklığı: -40°C ~ +105°C
Otomotiv ve endüstriyel zorlu ortamlar için uyumlu |
| Lehimleme Kılavuzu |
SMT yeniden akış lehimleme uyumlu
Tepe sıcaklığı: maks. 260°C, maks. 10s
PCB için dikey etiket montajı |
Çapraz Referans / Alternatif Değişim
Uluslararası ünlü markalar için doğrudan yerine geçer, aynı ayak izi ve pin çıkışı:
- MOLEX: 43045 serisi (4P~24P dikey başlık)
- JST: eşdeğer 3.0mm çift sıra dikey serisi
- AMP/TE: uyumlu 3.0mm hatveli dikey çift sıra PCB konnektörleri
Not: Seri üretimden önce pin atamasını ve mekanik boyutu doğrulayın.
Ürün Avantajları
- Titreşim önleyici mandal kilidi: titreşimli endüstriyel / araç ortamında kazara ayrılma riskini çözer
- Halojen içermeyen + UL94V-0 plastik: yangın güvenliği ve çevre düzenlemelerini karşılar
- Tam set tedarik: gövde + terminaller, ayrı tedarik zahmeti yok
- Molex43045 ile aynı PCB ayak izi, PCB'yi yeniden tasarlamadan doğrudan değiştirme
- Sıkı boyut kontrolü, seri montaj için kararlı SMT verimi
Uygulama
✅ Otomotiv elektroniği: araç kontrol modülleri, aydınlatma, sensör kablolaması
✅ Endüstriyel ekipmanlar: PLC, servo sürücüler, endüstriyel kontrolörler
✅ Ev aletleri: yüksek güçlü ev kontrol kartları
✅ Güç kaynağı, pil yönetim sistemi, tıbbi ve iletişim ekipmanları
Paketleme Yöntemi
- Standart: Antistatik torba paketleme
- İsteğe bağlı: Beyaz / Nötr karton kutu paketleme. İstek üzerine özel paketleme etiketi ve barkodları mevcuttur.
Ödeme Yöntemi
EXW, FOB, CIF, CPT, T/T, L/C mevcuttur
Teslim Süresi
- Numuneler: 3 iş günü
- Toplu sipariş: 1-2 hafta
Fabrika Sertifikası ve Özel Hizmet
- Sertifikalar: UL, RoHS, REACH, ISO9001
- MOQ: Standart ürünler için düşük MOQ
- Numune Politikası: Ücretsiz numuneler mevcut/ Hızlı numune teslimatı. Özel hizmet: Özel kutup sayısı, kaplama kalınlığı, kablo demeti montajı, özel paketleme ve işaretleme.
Müşteri Seçim Rehberi
- Kutup sayısını onaylayın: devre gereksiniminize göre 4P~24P seçin
- Çalışma ortamı: Titreşim yoğun otomotiv/endüstriyel kullanım için bu dikey ayrılma önleyici versiyon tercih edilir
- Sıcaklık kontrolü: Çalışma sıcaklığının -40°C~+105°C içinde olduğundan emin olun
- Kaplama seçimi: Genel kullanım için kalay kaplama; yüksek güvenilirlikli sinyal uygulamaları için altın flaş
- Prototip önerisi: Seri proje doğrulamadan önce ücretsiz numuneleri test edin
- Uyumluluk: Molex/JST/TE parçalarını değiştirirken boyutları ve pin tanımlarını karşılaştırın
SSS
1. S: Kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, katalogu almak için çevrimiçi olarak bizimle iletişime geçebilir veya bir E-posta gönderebilirsiniz.
2. S: Ürünü kataloğunuzda bulamıyorum. Bu ürünü benim için yapabilir misiniz?C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini değil. İhtiyacınız olan ürünü ve ne kadar istediğinizi bize bildirmeniz yeterlidir. Eğer bizde yoksa, yeni bir kalıp tasarlayıp üretebiliriz. Referansınız için, sıradan bir kalıp yapmak yaklaşık 35-45 gün sürer.
3. S: Numune sağlayabilir misiniz? Bu numuneler ücretsiz mi?
C: Evet, test için 5-10 adet konnektör ücretsiz numune sağlıyoruz. Ancak nakliye ücretini ödemeniz gerekir.
4. S: Teslimat süreniz ne kadar?
C: Stoktaki ürünler 1 gün içinde teslim edilir; özelleştirilmiş ürünler 5-7 gün içinde teslim edilir.
5. S: Siparişimi nasıl gönderebilirim?
C: Küçük paketler için, DHL, FedEx, UPS, TNT, EMS gibi Ekspres ile gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için, Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonları kullanıyoruz. Teslimat sırasında oluşan herhangi bir ürün hasarından biz sorumluyuz.
6. S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeyebilir miyim?
C: T/T (Havale), Western Union ve PayPal kabul ediyoruz. Lütfen Fatura ile aynı miktarı alabildiğimizden emin olun. Ve RMB ile ödeme yapabilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolü nasıl?
C: ISO9001'i kesinlikle takip ediyoruz. IQC, OQC, IPQC ve QA personelimizin %10'unu oluşturuyor. Tüm ürünlerimiz CCD tarafından test edilecektir.
8. S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Bir fiyat listeniz var mı?
C: Tüm ürünlerimizin bir fiyat listesi yok. Çok fazla ürünümüz olduğu için tüm fiyatları listelemek imkansızdır ve fiyatlar malzeme maliyetlerine ve miktarına göre değişir. Ve ihtiyacınız olan tüm ürünlerin bir listesini bize verebilirsiniz; dikkatlice tek tek kontrol edeceğiz ve size bir spesifikasyon ve fiyat listesi vereceğiz.
9. S: Özelleştirilmiş ürünler ve özelleştirilmiş paketleme yapabilir misiniz?
C: Evet. Daha önce müşterilerimiz için çok sayıda özelleştirilmiş ürün ürettik (çoğunlukla kablo demetleri). Özelleştirilmiş paketleme konusunda sorun yok; logonuzu veya diğer bilgileri pakete koyabiliriz. Sadece ek maliyet getirdiğini belirtmek gerekir.
10. S: Hangi sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
