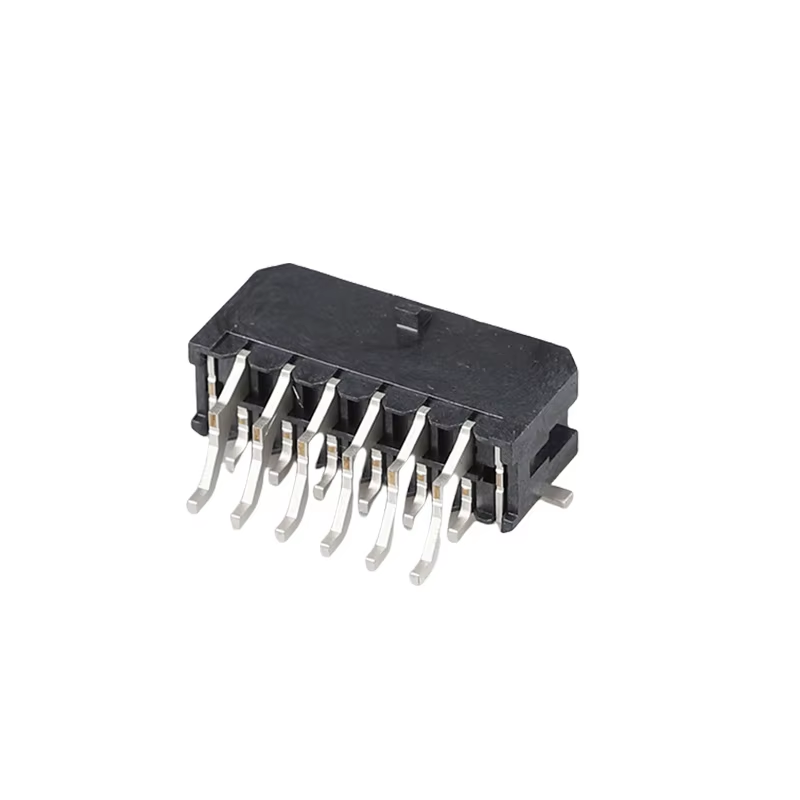

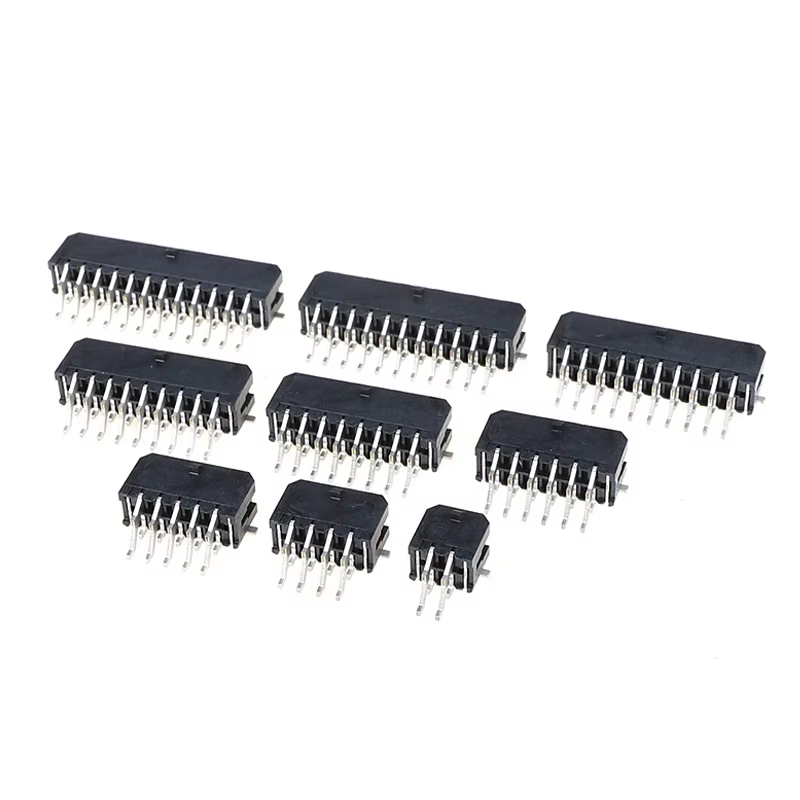

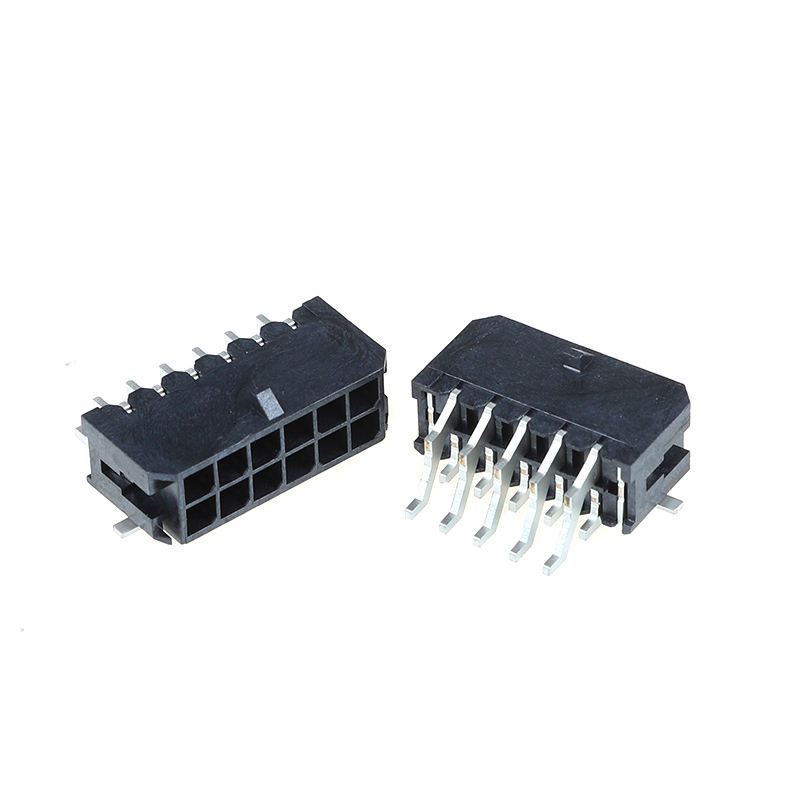

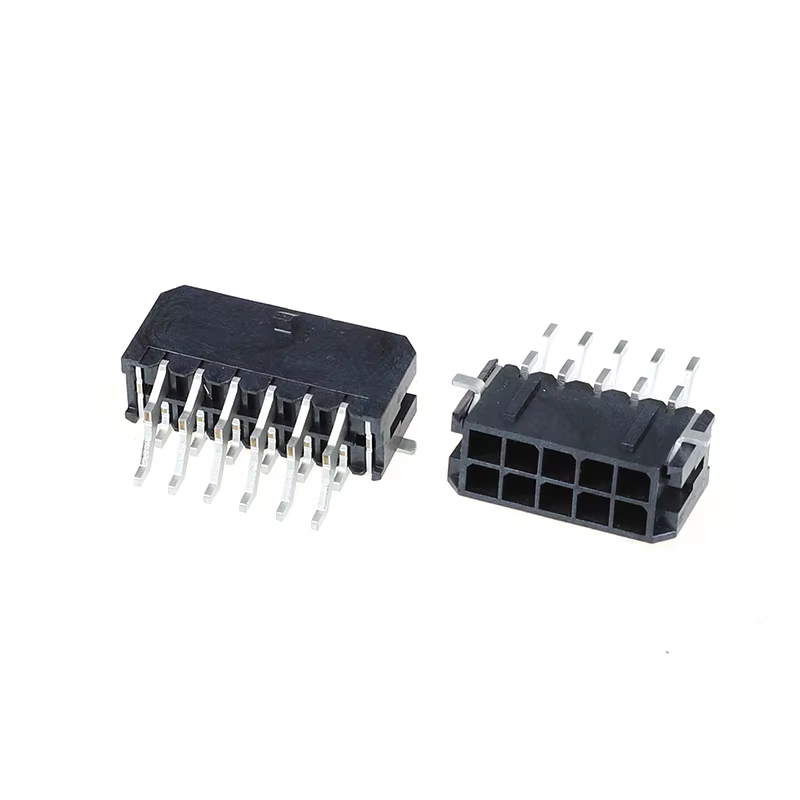

Tel-Konnektör Çift Sıra MX3.0 Konnektör, 3.0mm hatve, 4P - 24P, yatay tip, bakır kontak, otomotiv ve endüstriyel sınıf, Molex 43045 serisi ile çapraz referanslı.
Ürün Öne Çıkanlar
- UL94V-0 Alev Geciktirici ve Halojensiz Muhafaza: Sıkı endüstriyel ve otomotiv EHS gereksinimlerini karşılar, düşük dumanlı, yüksek güvenilirlikli ekipmanlar için toksik değildir.
- Titreşim Önleyici Mandallı Tasarım: Güçlendirilmiş kilitleme yapısı, sürekli titreşim ve şok altında kazara ayrılmayı önler, zorlu ortamlarda gevşek bağlantı riskini çözer.
- Tam Eşleşen Sistem: Uyumlu muhafaza + kıvırma terminallerinin tam seti, tek durak BOM tedariği, ayrı bileşen eşleştirme zahmeti yok.
- Çift Işınlı Bakır Terminaller: Kararlı çift temas noktası, düşük temas direnci, termal döngü ve mekanik sallanma altında sürekli devreyi korur.
- RoHS ve REACH Uyumlu: AB, Kuzeyya ve diğer denizaşırı pazarlar için küresel ihracata hazır.
Teknik Özellikler
| Kategori |
Öğe |
Özellik |
| Elektriksel Performans |
Anma Akımı |
Pin başına 8.5A'ya kadar |
| Anma Gerilimi |
600V AC/DC |
| Temas Direnci |
≤20 mΩ |
| Yalıtım Direnci |
≥1000 MΩ |
| Dayanım Gerilimi |
1000V AC, 1dk |
| Mekanik Performans |
Hatve |
3.0 mm, Çift Sıra |
| Pozisyonlar |
4P ~ 24P |
| Eşleşme Döngüleri |
≥30 döngü |
| Tutma Kuvveti |
Yüksek mandal tutma, titreşim altında ayrılma önleyici |
| Malzeme ve Kaplama |
Muhafaza Malzemesi |
LCP/PA66, UL94V-0, Halojensiz |
| Terminal Malzemesi |
Bakır Alaşım |
| Kaplama Seçeneği |
Mat Kalay / Seçici Altın kaplama (temas alanında) |
| Çevresel |
Çalışma Sıcaklığı |
-40℃ ~ +105℃ |
| Uyumluluk |
RoHS, REACH, HF |
| Lehimleme Kılavuzu |
SMT / Delikli mevcut; Maksimum lehimleme sıcaklığı 260℃, maks. 3sn |
Çapraz Referans / Alternatif Değişim
Molex 43045 Micro-Fit 3.0 serisine doğrudan form-uyum-fonksiyon alternatifi. JST, TE (AMP) eşdeğeri 3.0mm hatveli çift sıralı tel-konnektörler için ikinci kaynak değişimi olarak mühendisler tarafından yaygın olarak seçilir.
Aynı eşleşme profili, pin düzeni ve tel kıvırma aralığı; çoğu proje için PCB yeniden tasarıma gerek yok.
Ürün Avantajları
- Titreşim geçirmez kilitleme mekanizması: Otomotiv/endüstriyel titreşim senaryolarında konektör düşmesi sorununu çözer.
- Halojensiz UL94V-0 plastik: Ev aletleri, endüstriyel kontrol ve otomotiv elektroniği için yangın güvenliği denetimini geçer.
- Tam aralık 4P~24P: Birleşik seri, BOM ve envanter yönetimini basitleştirir.
- Rekabetçi teslim süresi ve fiyatlandırma: Yurtdışı orijinal markalara kıyasla kısa üretim döngüsü.
- Özel terminal ve muhafaza eşleşen set: Tutarlı kıvırma performansı, saha arıza oranını azaltır.
- Esnek kaplama seçenekleri: Güç devreleri için kalay, yüksek kararlı sinyal devreleri için seçici altın.
Uygulama
- Otomotiv Elektroniği: Araç kontrol modülleri, araç üstü sensörler, BMS, iç aydınlatma
- Endüstriyel Ekipmanlar: Servo sürücüler, PLC, güç kaynağı, endüstriyel kontrolörler
- Ev Aletleri: İnvertör, akıllı ev kontrol kartları, güç modülleri
- Enerji ve IoT: Batarya paketleri, şarj modülleri, otomasyon sinyal iletimi
Paketleme Yöntemi
- Standart: Antistatik torba paketleme
- İsteğe bağlı: Beyaz / Nötr karton kutu paketleme. İstek üzerine özel paketleme etiketi ve barkodları mevcuttur.
Teslim Süresi
- Numuneler: 3 iş günü
- Toplu sipariş: 1-2 hafta
Fabrika Sertifikası ve Özel Hizmet
- Sertifikalar: UL, RoHS, REACH, ISO9001
- MOQ: Standart ürünler için düşük MOQ
- Numune Politikası: Ücretsiz numune desteği / Hızlı numune teslimi. Özel hizmet: Özel pin sayısı, kaplama kalınlığı, kablo demeti montajı, özel paketleme ve işaretleme.
Müşteri Seçim Rehberi
- Pin konumunu onaylayın: 4P~24P çift sıralı yatay tip.
- Kaplamayı seçin: Güç devreleri için Kalay; uzun ömürlü sinyal kontakları için Altın kaplama önerilir.
- Tel göstergesi: Kıvırma terminalleri için AWG aralığını eşleştirerek çekme mukavemetini garanti edin.
- Ortam kontrolü: Ağır titreşim için mandal tutmasını onaylayın; yüksek sıcaklık uygulamaları için LCP muhafaza kullanın.
- Ön doğrulama: Toplu tasarım kilidinden önce titreşim, termal döngü ve kıvırma testi için ücretsiz numuneler sipariş edin.
- Eşleşme kontrolü: Doğrudan değişim için Molex 43045 serisi muhafaza ve terminalleriyle tamamen uyumludur.
SSS
1. S: Kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, katalogu almak için çevrimiçi olarak bizimle iletişime geçebilir veya E-posta gönderebilirsiniz.
2. S: Ürünü kataloğunuzda bulamıyorum. Bu ürünü benim için yapabilir misiniz? C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini değil. İhtiyacınız olan ürünü ve kaç tane istediğinizi bize bildirmeniz yeterlidir. Eğer bizde yoksa, yeni bir kalıp tasarlayıp üretebiliriz. Referansınız için, sıradan bir kalıp yapmak yaklaşık 35-45 gün sürer.
3. S: Numune sağlayabilir misiniz? Bu numuneler ücretsiz mi?
C: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz. Ancak nakliye ücretini ödemeniz gerekir.
4. S: Teslimat süreniz ne kadar?
C: Stok malları 1 gün içinde teslim edilir; özelleştirilmiş mallar 5-7 gün içinde teslim edilir.
5. S: Siparişimi nasıl gönderebilirim?
C: Küçük paketler için, DHL, FedEx, UPS, TNT, EMS gibi Ekspres ile gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için, Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonları kullanıyoruz. Teslimat sırasında oluşan herhangi bir ürün hasarından biz sorumluyuz.
6. S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeyebilir miyim?
C: T/T (Havale), Western Union ve PayPal kabul ediyoruz. Fatura ile aynı miktarı alabildiğimizden emin olun. Ve RMB ile ödeme yapabilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolü nasıl?
C: ISO9001'i sıkı bir şekilde takip ediyoruz. IQC, OQC, IPQC ve QA personelimizin %10'unu oluşturur. Tüm ürünlerimiz CCD tarafından test edilecektir.
8. S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Bir fiyat listeniz var mı?
C: Tüm ürünlerimizin bir fiyat listesi yok. Çok fazla ürünümüz olduğu için, hepsinin fiyatlarını bir listeye koymak imkansızdır ve malzeme maliyeti ve miktar nedeniyle fiyatlar sürekli değişmektedir. Ve ihtiyacınız olan tüm ürünlerin bir listesini bize verebilirsiniz; dikkatlice tek tek kontrol edip size bir özellik ve fiyat listesi vereceğiz.
9. S: Özelleştirilmiş ürünler ve özelleştirilmiş paketleme yapabilir misiniz?
C: Evet. Daha önce müşterilerimiz için birçok özelleştirilmiş ürün yaptık (çoğunlukla kablo demetleri). Özelleştirilmiş paketleme hakkında, logonuzu veya diğer bilgileri pakete koymamızda sorun yok. Sadece ek maliyet getirdiğini belirtmek gerekir.
10. S: Ne sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
