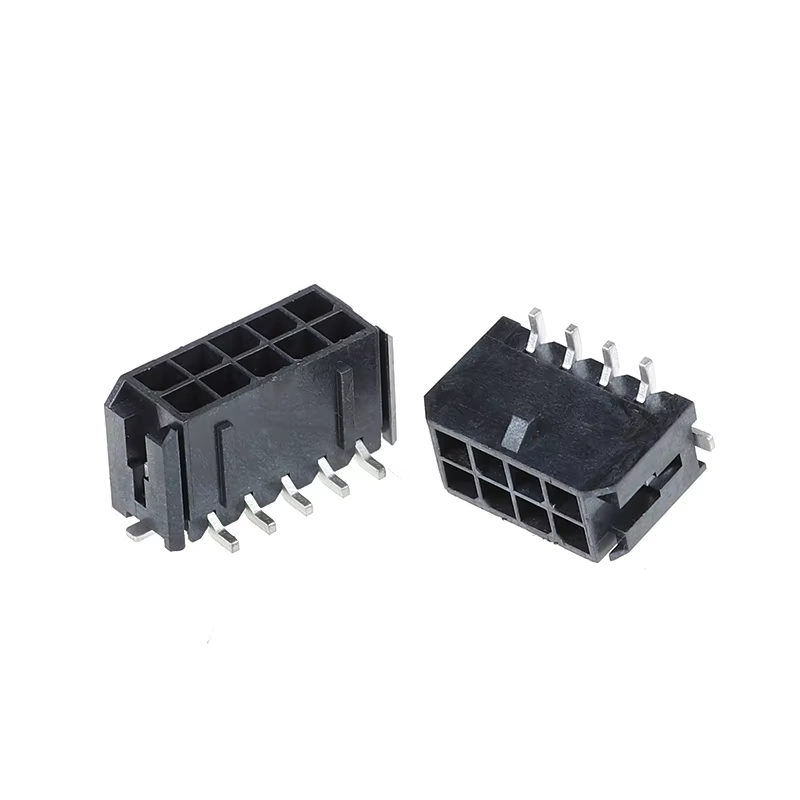

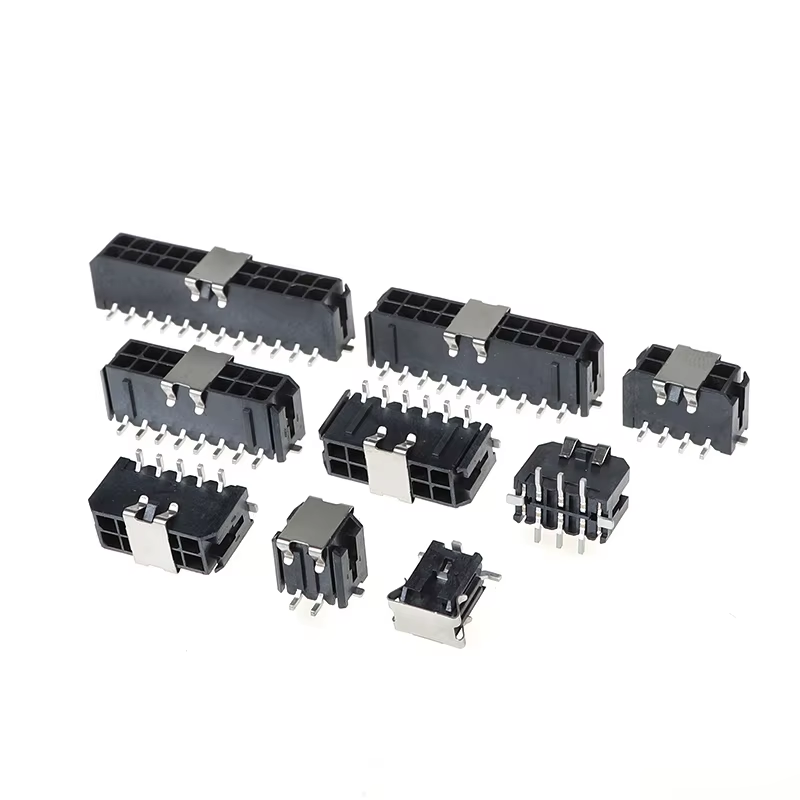

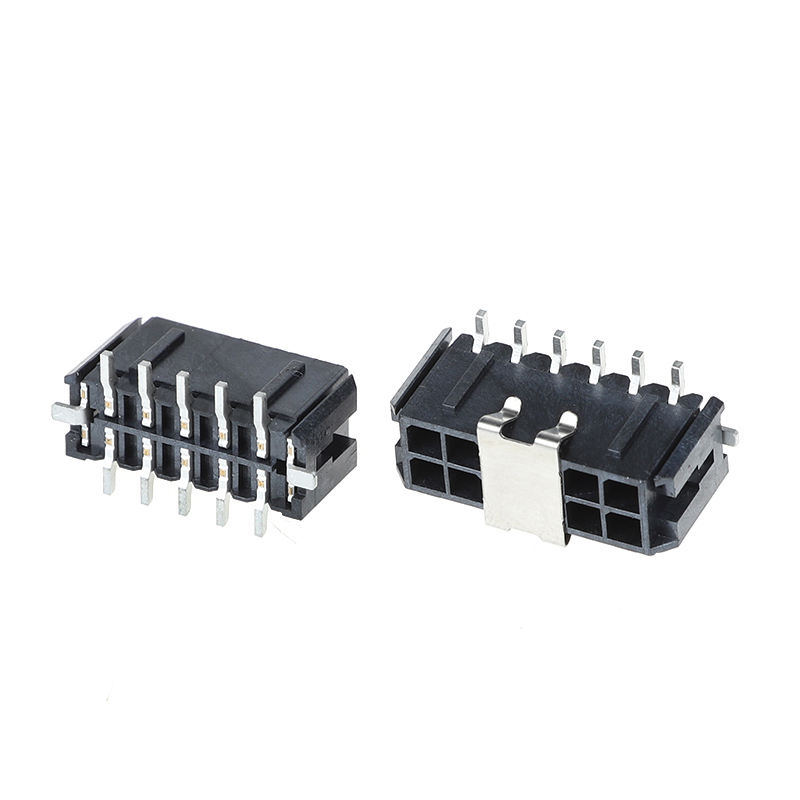

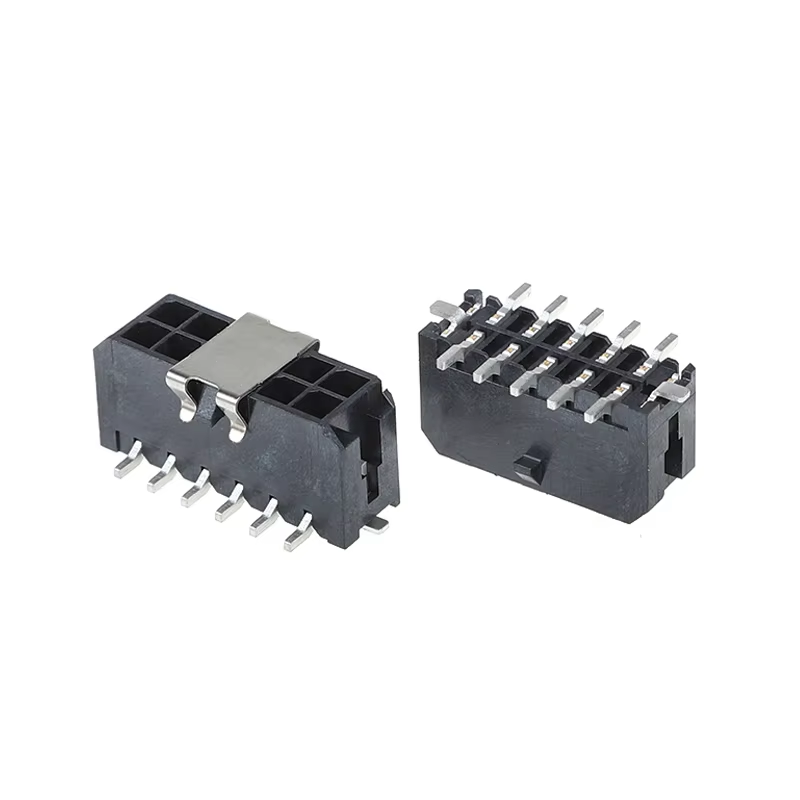

5557 Otomotiv Çift Sıra MX3.0MM Pitch Dikey Konnektör 43045 4P-24P Kablo Konnektöre
Ürün Öne Çıkanlar
- Çift sıralı 3.0 mm hatveli dikey header, otomotiv, endüstriyel ve ev aletleri için 4P~24P tam aralık
- Gövde: UL94V-0 alev geciktirici, yüksek güvenilirlikli güç/sinyal bağlantısı için anti-ateşleme
- Tam destekleyici terminaller ve kablo demeti işleme hizmeti, tek durak kaynak
- Yanlış eşleşmeyi önlemek için kutuplu tasarım; izole edilmiş kontaklar kısa devreleri önler
- RoHS ve REACH uyumlu, düşük halojen seçeneği mevcut
Teknik Özellikler
| Öğe |
Parametre |
| Elektriksel Performans |
|
| Anma Akımı |
Pin başına Maksimum 8.5A |
| Anma Gerilimi |
600V AC/DC |
| Kontak Direnci |
Eşleşme döngülerinden sonra < 20 mΩ maks. |
| İzolasyon Direnci |
≥1000MΩ |
| Dayanım Gerilimi |
AC 1500V, 1dk arıza yok |
| Mekanik Performans |
|
| Eşleşme Döngüleri |
≥30 döngü |
| Titreşim / Şok |
EIA-364 ile uyumlu, süreksizlik yok |
| Terminal Tutma |
Geri çıkmayı önleyici yapı |
| Malzeme ve Kaplama |
|
| Gövde |
PA66, UL94V-0 Siyah |
| Kontak Malzemesi |
Pirinç Alaşımı |
| Kaplama |
Kalay kaplama / Altın kaplama isteğe bağlı |
| Çevresel ve Lehimleme Kılavuzu |
|
| Çalışma Sıcaklığı |
-40℃ ~ +105℃ |
| Yeniden Akışlı Lehimleme |
Tepe sıcaklığı 260℃, SMT yeniden akışıyla uyumlu |
| Sertifikalar |
RoHS, REACH, UL sertifikalı |
Çapraz Referans / Alternatif Değişim
Molex Micro-Fit 3.0 43045 serisi için doğrudan tak-çalıştır değişimi. JST, AMP / TE eşdeğeri 3.0mm çift sıralı dikey kablo-kart konnektörleri için yaygın olarak ikame olarak kullanılır.
Aynı ayak izi ve pin düzeni, bu nedenle çoğu projede PCB yeniden tasarıma gerek kalmaz ve yeterlilik maliyetlerinden tasarruf edilir.
Ürün Avantajları
- Tam uyumlu pin düzeni, uluslararası büyük markaların doğrudan değişimi, proje doğrulama döngüsünü kısaltır
- UL94V-0 alev geciktirici plastik, otomotiv ve endüstriyel yüksek sıcaklık ortamları için kararlı performans
- Makara bant ambalajı, otomatik SMT yerleştirme hattı için hazır
- Tek durak hizmet: gövde + terminaller + özel kablo demeti montajı tedariği
- Sıkı hat içi denetim, kararlı kontak direnci, zorlu çalışma koşulları için titreşim önleyici
- Esnek pin sayısı: 4P'den 24P'ye kadar, güç ve karma sinyal tasarımını destekler
Uygulama
- Otomotiv elektroniği: otomotiv kontrol modülleri, araç sensörleri, araç aydınlatması
- Endüstriyel ekipmanlar: PLC, güç kaynağı, servo sürücüler, endüstriyel kontrolörler
- Ev aletleri: invertör, HVAC, akıllı mutfak aletleri
- Güç ve enerji depolama modülleri, tıbbi ekipmanlar, iletişim güç üniteleri
Teslim Süresi
- Numuneler: 3 iş günü
- Toplu sipariş: 1-2 hafta
Fabrika Sertifikası ve Özel Hizmet
- Sertifikalar: UL, RoHS, REACH, ISO9001
- MOQ: Düşük MOQ mevcut
- Numune Politikası: Ücretsiz numuneler desteklenir, hızlı numune teslimatı
- Özelleştirme mevcut: özel kaplama, özel kablo demeti montajı, özel pin uzunluğu, logo işaretleme.
Müşteri Seçim Rehberi
- Pin sayısını onaylayın: sinyal/güç devresi gereksiniminize göre 4P~24P seçin
- Kontak kaplamasını seçin: genel güç için Kalay; düşük sinyal / yüksek titreşim uygulaması için Altın kaplama
- Çalışma sıcaklığını ve alev direncini kontrol edin: otomotiv/yüksek güçlü cihazlar için UL94V-0 zorunludur
- Ambalaj seçimi: otomatik SMT hattı kullanılıyorsa makara seçin
- Kablo ölçüsü eşleşmesi: kablo demeti montajından önce pres terminalini kablonuzun AWG'si ile eşleştirin
- Toplu BOM kilitlemeden önce ücretsiz numunelerimizle prototip testi önerilir
SSS
1. S: Bir kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, katalog almak için çevrimiçi olarak bizimle iletişime geçebilir veya E-posta gönderebilirsiniz.
2. S: Ürünü kataloğunuzda bulamıyorum. Bu ürünü benim için yapabilir misiniz? C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini değil. İhtiyacınız olan ürünü ve kaç tane istediğinizi bize bildirin. Eğer bizde yoksa, yeni bir kalıp tasarlayıp üretebiliriz. Referansınız için, sıradan bir kalıp yapmak yaklaşık 35-45 gün sürer.
3. S: Numune sağlayabilir misiniz? Bu numuneler ücretsiz mi?
C: Evet, test için 5-10 adet konnektör ücretsiz numune sağlıyoruz. Ancak nakliye ücretini ödemeniz gerekir
4. S: Teslimat süreniz ne kadar?
C: Stok malları 1 gün içinde teslim edilir; özelleştirilmiş mallar 5-7 gün içinde teslim edilir
5. S: Siparişimi nasıl gönderebilirim?
C: Küçük paketler için, DHL, FedEx, UPS, TNT, EMS gibi Ekspres ile gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için, Hava veya Deniz yoluyla gönderebiliriz. Standart ihracat kartonları kullanıyoruz. Teslimat sırasında oluşan herhangi bir ürün hasarından biz sorumluyuz.
6. S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeyebilir miyim?
C: T/T (Banka havalesi), Western Union ve PayPal kabul ediyoruz. Lütfen Fatura ile aynı miktarı alabildiğimizden emin olun. Ve RMB ile ödeme yapabilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolü nasıl?
C: ISO9001'i kesinlikle takip ediyoruz. IQC, OQC, IPQC ve QA personelimizin %10'unu oluşturur. Tüm ürünlerimiz CCD tarafından test edilecektir.
8. S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Bir fiyat listeniz var mı?
C: Tüm ürünlerimizin bir fiyat listesi yok. Çok fazla ürünümüz olduğu için, hepsinin fiyatlarını bir listeye koymak imkansızdır ve malzeme maliyeti ve miktar nedeniyle fiyatlar sürekli değişmektedir. Ve ihtiyacınız olan tüm ürünlerin bir listesini bize verebilirsiniz; dikkatlice tek tek kontrol edip size bir spesifikasyon ve fiyat listesi vereceğiz
9. S: Özelleştirilmiş ürünler ve özelleştirilmiş ambalaj yapabilir misiniz?
C: Evet. Daha önce müşterilerimiz için birçok özelleştirilmiş ürün yaptık (çoğunlukla kablo demetleri). Özelleştirilmiş ambalaj hakkında, logonuzu veya diğer bilgileri pakete koymamızda sorun yok. Sadece ek maliyet getirdiğini belirtmek gerekir.
10. S: Hangi sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
