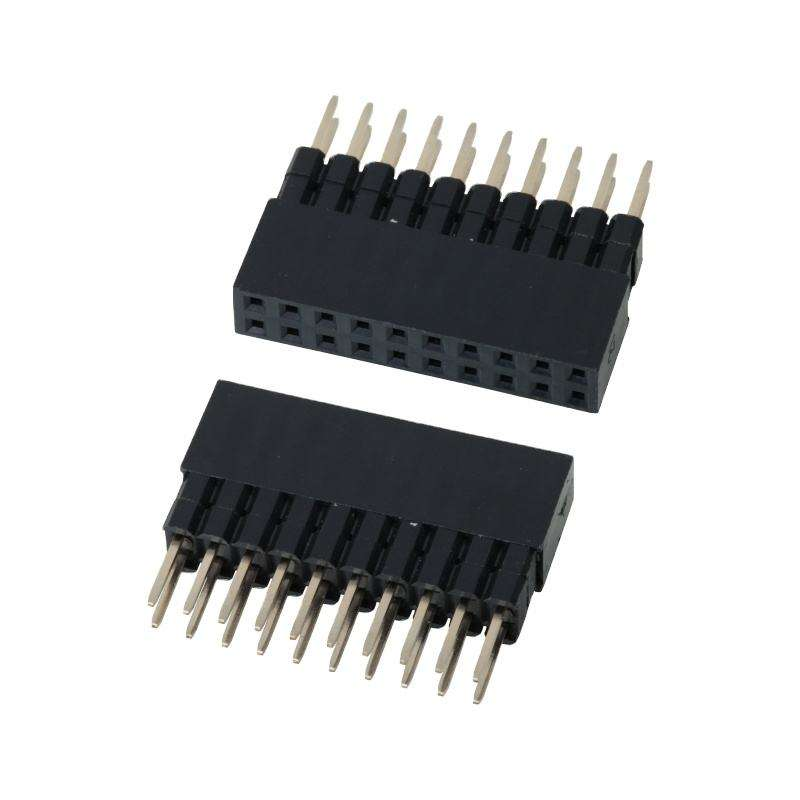

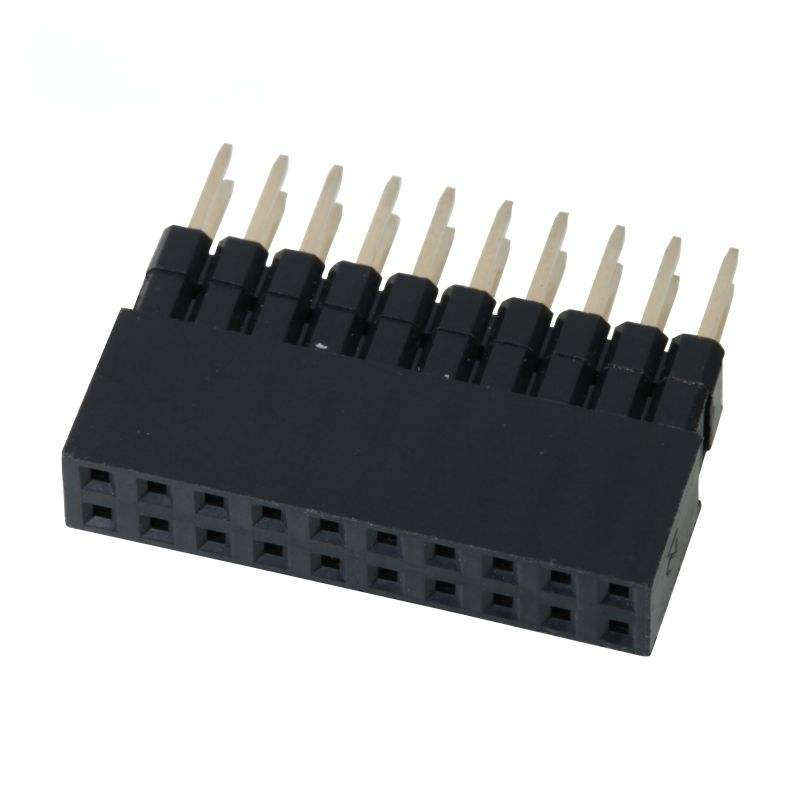

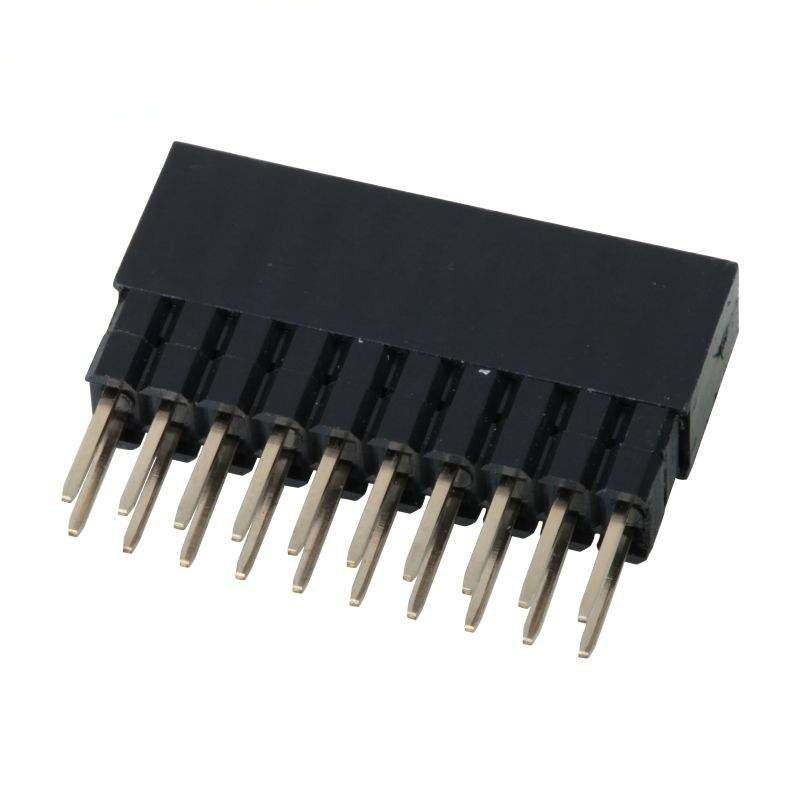

2.54mm,0.64x0.4SQ Pitch Connector Çift Sıralı Kadın Pin Header Connector

Önemli Noktalar

• Standart 2.54 mm'lik bir yayla çift sıra dişi kap,0.64×0.4 mm kare temastam çiftleşme için eşleşen erkek iğne başlığı ile
• UL94V-0 yüksek sıcaklık yalıtıcısı, SMT geri akışını ve delikli montajı destekler, RoHS ve REACH uyumludur
• Esnek kaplama seçenekleri: altın flaş / 3μ "-30μ" nikel üzerinde altın, sinyal düzeyi ve orta akım gereksinimlerini karşılar
• Geniş özelleştirilebilir iğne sayısı (2×2P'den 2×40P'ye kadar), seri üretim için bant ve rulo / tepsil / toplu ambalajlama
• Endüstriyel, IoT ve gömülü PCB-PCB bağlantıları için düşük temas direnci, istikrarlı sinyal bütünlüğü

Ürün Tanımı

Genel Mekanik Parametreler

Malzeme ve Elektriksel Özellikler

Çevre ve Lehimlendirme Rehberi

Ürün Özellikleri

1. Çift sıra düzeni, 2.54 mm (0.100 ") mesafe, doğru pin eşleştirme hizalama için 0.64 × 0.4 mm kare temas boyutu
2. Yüksek sıcaklıklı UL94V-0 termoplastik koruma, geri akış termal şoka dayanıklı
3. Fosfor-bronz / tunç temasları, çiftleşme ve lehim alanlarında özelleştirilebilir altın / teneke kaplama
4. Çoklu pin sayım seçenekleri: 2×2P'den 2×40P'ye kadar; dikey / dik açılı yönelim kullanılabilir
5. Bant ve rulo SMT seçme ve yerleştirme, tepsi ve toplu paketleme modlarını destekle
6. RoHS uyumlu, tüketici, endüstriyel ve IoT elektronik uygulamaları için uygun

Ürün Avantajı

1. 0.64×0.4 mm kare temas: Ortak yuvarlak delikli kadın başlıklarla karşılaştırıldığında, kare temas, titreşime eğilimli ekipmanlar için daha büyük temas alanı, daha düşük temas direnci ve daha iyi titreşim karşıtı performans sağlar.
2. Çifte uyumlu montaj: Hem delikli el kaynakını hem de SMT bant ve rulo seri üretimini destekler; bir parça serisi prototip ve seri üretim aşamalarını kapsar.
3. Esnek kaplama çözeltisi: Mühendisler, maliyet duyarlı projeler için teneke kaplama veya yüksek güvenilirlik sinyal temasları için belirli altın kalınlığını seçebilir ve aşırı spesifikasyon maliyetini atmaktan kaçınabilirler.
4. Tam menzilli pin sayımı özelleştirme: 2×2P-2×40P, standart parçalar için kısa vadeli sürelerle en çok gömülü board-to-board bağlantı senaryosunu kapsar.
5. Sabit termal performans: UL94V-0 yüksek sıcaklıklı kaplama, tekrar kaynak sırasında kaplamanın erime riskini azaltır ve montaj reddedilme oranını düşürür.

Uygulama

• Endüstriyel kontrol ana tahtası ve sensör modülleri
• IoT geçidi, akıllı ev denetleyici donanımı
• Gömülü geliştirme kartları, test ve ölçüm ekipmanları
• Tıbbi yardımcı elektronik modüller
• Otomobil iç mekan yardımcı elektronikleri
• Tüketici elektroniği, güç kaynağı üniteleri

Kişiselleştirme Seçenekleri

1. Doğrulama pitch: çiftleşme erkek iğne başlık pitch eşleşmelidir =2.54 mm, temas boyutu 0.64×0.4 mm kare.
2. Pin sayısını doğrula: Toplam devre sinyallerini say; iki satır biçimi = 2 × N pozisyonları.
3. Montaj türünü seçin:
   • SMT: al ve yerleştirme makinesine bant ve rulo ambalajını seç
   • Çapraz delik: El ile lehimleme için toplu miktarı / tepsini seçin
4. Yönlendirme: Yükleme panosu için dikey; yan yön panosu bağlantısı için dik açı.
5. Plak seçimi:
   • Maliyete duyarlı olmayan sinyal çubukları:
   • Sinyal yolu/ titreşim ortamı: Altın kaplama (Au kalınlığı gereksinimini onaylayın)
6. Çalışma ortamı: Sürekli > 85 °C altında çalışırsanız, PA6T koruma versiyonunu seçin.
7. PCB düzeninden önce kütüphane ithalatı için veri sayfamızı ve PCB ayak izimizi indirin.
