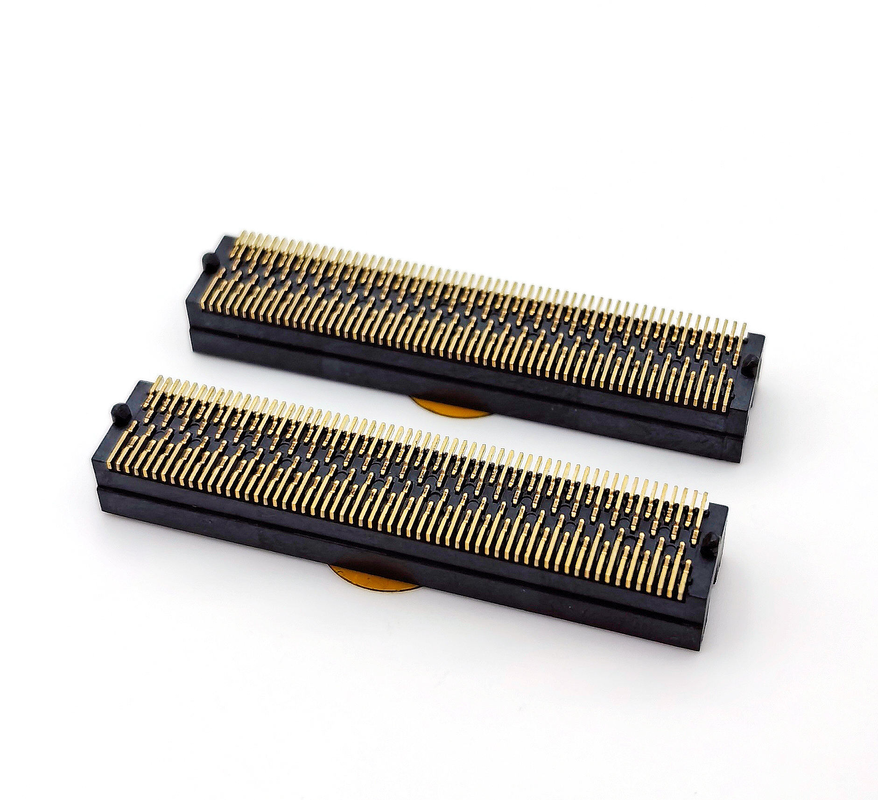

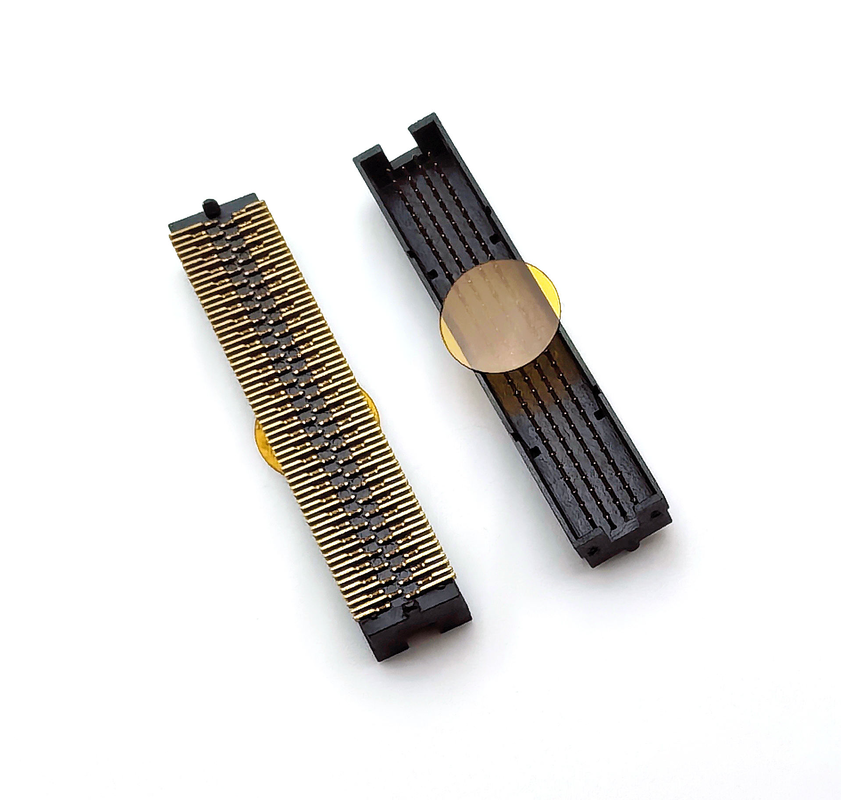

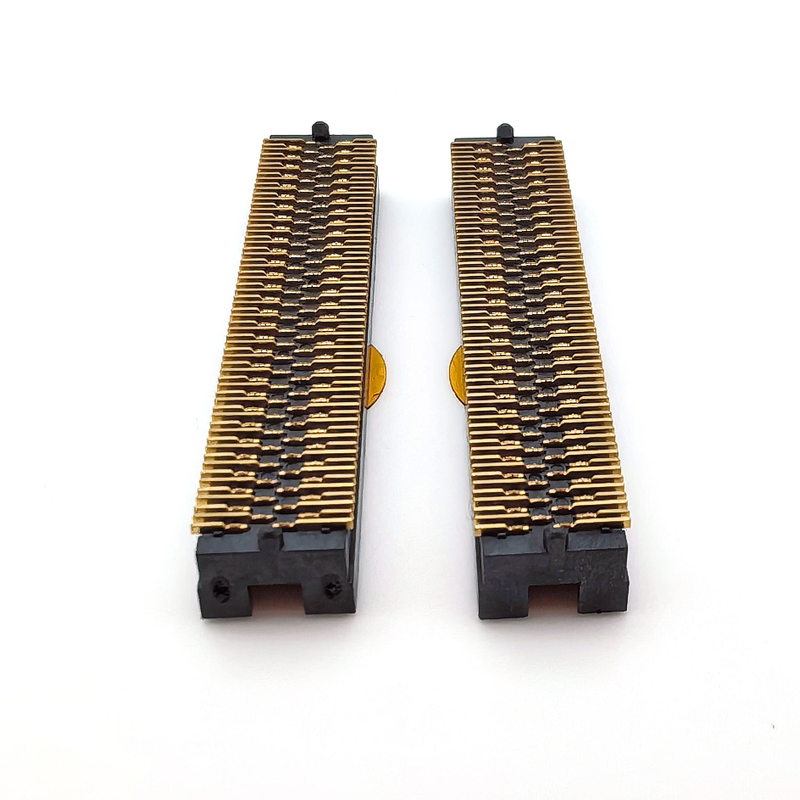

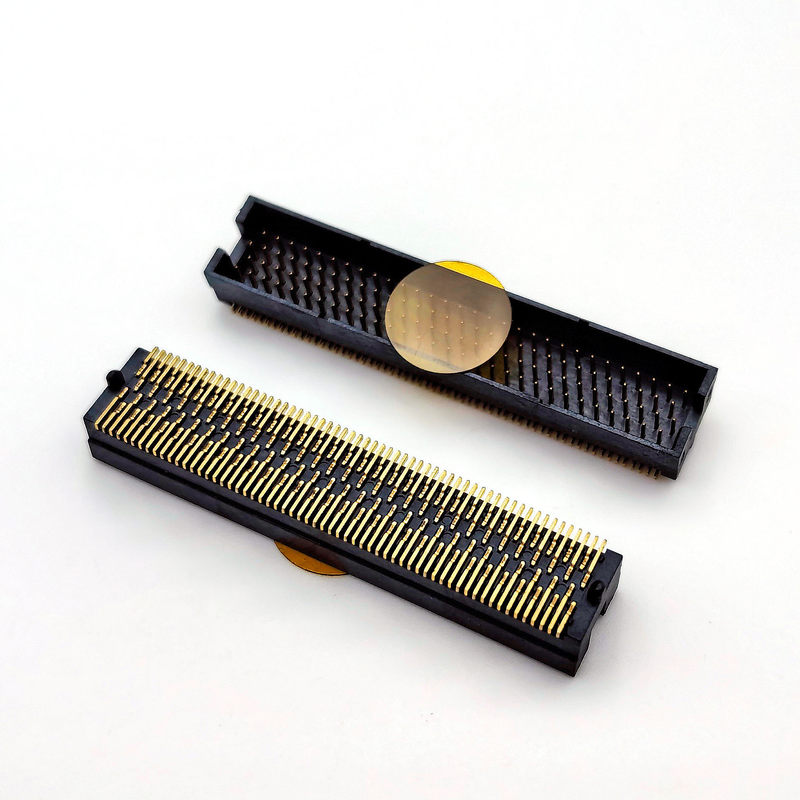

1.27mm Dişi Haberleşme Konnektörü 4x25P H5.08 SMT Y-Tipi Tam Altın 1u PCB için

Öne Çıkanlar

• 1.27mm ince hatveli Y-tipi dişi soket, 4x25P yüksek yoğunluklu düzen, kompakt PCB'den PCB'ye ara bağlantı için H5.08mm istifleme yüksekliği
• Nikel taban üzerine tam altın kaplama 1µm, sinyal ve düşük güçlü karma iletim için pin başına kararlı 2.4A akım ve 200V anma gerilimi
• SMT yüzey montaj tasarımı, siyah yüksek sıcaklık yalıtkanı, rulo bantlı makara ambalajı, yüksek hızlı SMT montaj hatları için doğrudan alma ve yerleştirme
• Optimize edilmiş Y-şekilli kontak kiriş yapısı: daha düşük takma kuvveti, kararlı kontak direnci, endüstriyel gömülü donanım için titreşim önleyici performans

Ürün Açıklaması

Genel Mekanik Parametreler

Malzeme ve Elektriksel Özellikler

Çevre ve Lehimleme Kılavuzu

Ürün Özellikleri

1. Y-tipi yaylı kontak yapısı: orta düzeyde takma-çıkarma kuvveti, iyi darbe ve titreşim direnci, uzun süreli titreşim ortamında düşük ve kararlı kontak direncini korur
2. 4 sıra x 25 pin yüksek yoğunluklu düzen, 1.27mm hatve, H5.08mm istifleme yüksekliği, değerli PCB yerleşim alanından tasarruf sağlar
3. Kontak alanında 1µm tam altın kaplama, anti-oksidasyon, mükemmel iletkenlik, uzun süreli çalışma için sinyal zayıflamasını azaltır
4. SMT yüzey montaj sonlandırması, siyah yüksek sıcaklığa dayanıklı plastik gövde, deformasyon olmadan yeniden akış lehimleme işleminden geçer
5. Rulo bantlı makara ambalajı, standart taşıyıcı bant, toplu otomatik montajı destekler, manuel yükleme hatasını ve işçilik maliyetini azaltır
6. RoHS ve REACH uyumlu; istek üzerine özelleştirilebilir pin sayısı, kaplama kalınlığı ve mekanik konumlandırma pimleri

Ürün Avantajı

1. Y-kirişli kontak farklılaşması: Sıradan düz kollu SMT soketlerle karşılaştırıldığında, Y şeklinde kontak kirişi çok noktalı temas sağlar, titreşim altında gevşemeye karşı performansı artırır, endüstriyel ekipmanlar için saha arıza riskini azaltır
2. 1µm tam altın kontak: Altın flaşlı ucuz alternatiflerden farklıdır; düzgün altın tabaka kontak korozyonunu önler, uzun ömürlü iletişim donanımı için sinyal bütünlüğünü korur
3. 4x25P yüksek yoğunluklu düzen: Sınırlı PCB ayak izinde çok kanallı sinyal bağlantılarını yoğunlaştırır, mühendislerin tüm makine boyutunu küçültmesine yardımcı olur
4. Toplu üretim için hazır rulo makara: Tüp paket manuel ayırma yok, yüksek hacimli SMT üretimine uygun, montaj maliyetinizi düşürür ve verimliliği artırır
5. Sıkı tutarlılık kontrolü: Kararlı boyut toleransı, SMT pinleri için iyi düzlük, toplu üretimde hatalı lehimleme oranını azaltır

Uygulama

• İletişim ekipmanları: endüstriyel iletişim modülleri, ağ erişim birimleri, sinyal anahtarlama kartları
• Endüstriyel kontrol: PLC çevre kartları, sensör toplama modülleri, fabrika otomasyon kontrolcüsü
• Gömülü sistem: endüstriyel anakart, kenar bilişim donanımı
• IoT ve akıllı donanım: yüksek yoğunluklu sinyal toplama ekipmanları
• Tıbbi elektronik (implant olmayan): test ve ölçüm cihazı dahili PCB'den PCB'ye bağlantı

Özelleştirme Seçenekleri

1. İstifleme yüksekliğini onaylayın: H5.08 mm, PCB'den PCB'ye boşluğu tanımlar; seçmeden önce iki PCB arasındaki mekanik boşluğu doğrulayın.
2. Elektriksel kontrol: tek pin maksimum 2.4A / 200V; güç-karma sinyal devreleri için derecelendirmeyi aşmayın.
3. Eşleşen parça: 1.27mm hatveli eşleşen erkek konnektör ile eşleştirilmelidir; yanlış hatve pin hasarına ve zayıf temasa neden olacaktır.
4. Montaj modu: Tam otomatik SMT hatları çalıştırıyorsanız bu rulo makara sürümünü seçin; küçük parti prototip yapımları için tüp ambalajı sağlayabiliriz.
5. Kaplama notu: 1µm altın, uzun hizmet ömrü endüstriyel / iletişim senaryoları için uygundur; düşük maliyetli tüketici sınıfı projeler için altın flaş alternatif parça numaraları için bize danışın.
6. Mekanik ortam: Cihazınız ağır titreşime maruz kalıyorsa, konnektör sabitlemesini güçlendirmek için PCB'nin konumlandırma pimleri eklediğini doğrulayın.
