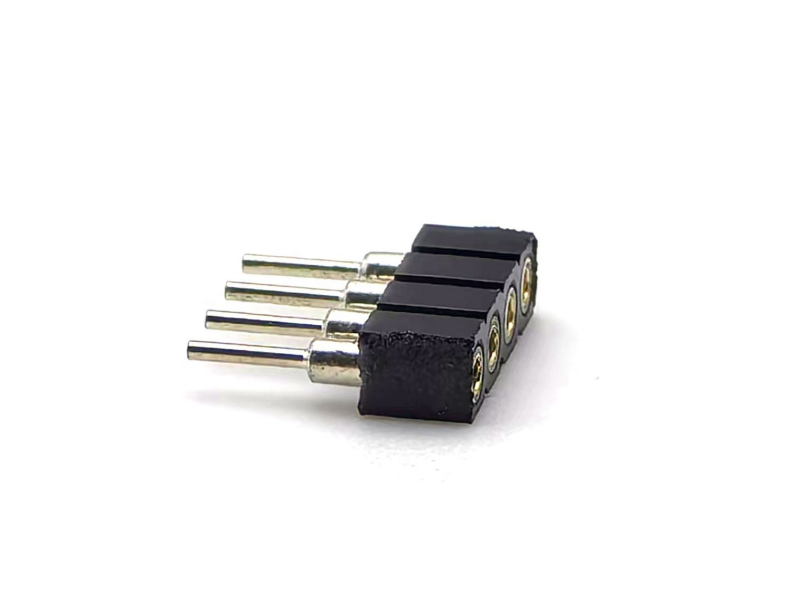

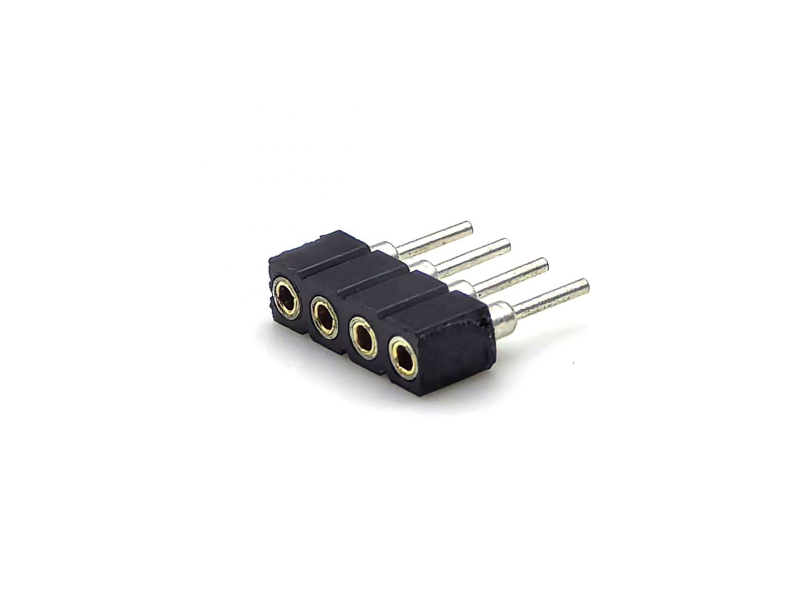

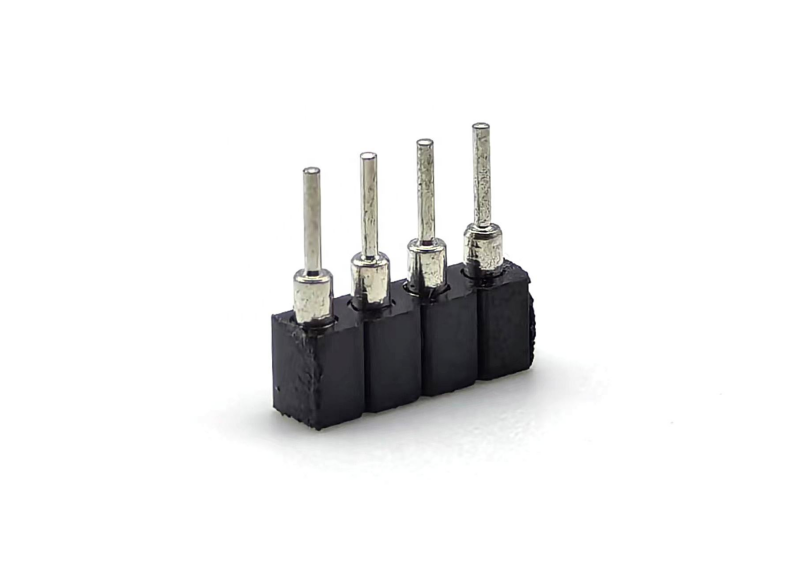

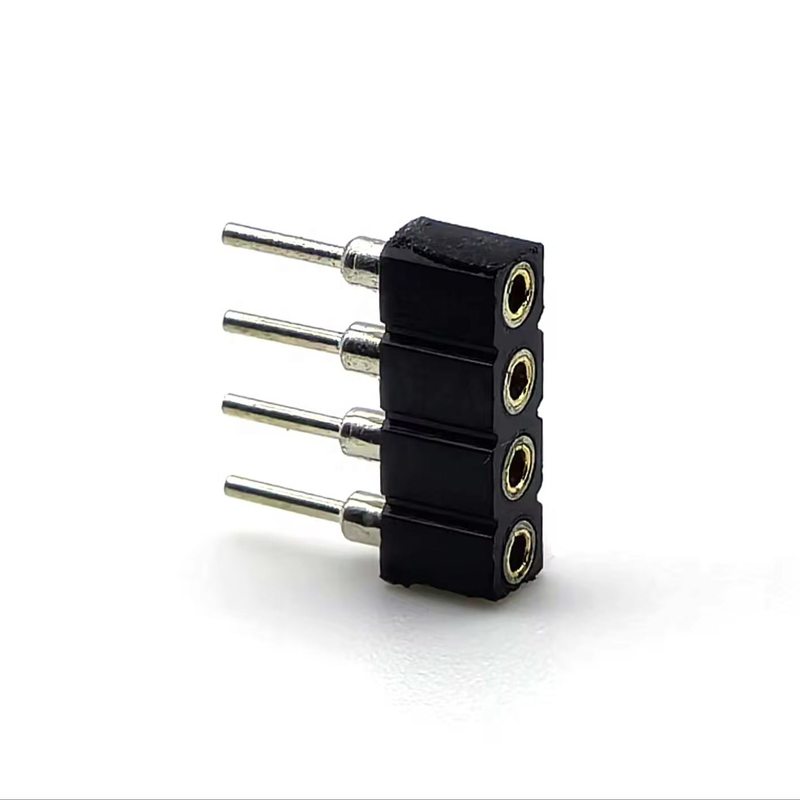

2.54mm Pitch DIN Brass Kadın Yuvarlak Başlık Bağlantısı PPS Kontu H3.0mm 1*4P PCBA için

Önemli Noktalar

• DIN standardı yuvarlak tunç dişili temaslar, titreşime eğilimli PCB bağlantısı için istikrarlı sıkıştırma gücü
• Yüksek sıcaklıklı PPS koruması H3.0mm düşük profilli, UL94V-0 alev gerileyici, lehim ısı deformasyonuna dirençlidir
• 2.54mm evrensel mesafe, 1*4P tek sıra, 3A /600V değerli, sinyal ve düşük güçlü board-to-board bağlantısı için uygundur
• Uyumlu boyut toleransı, ana akım 2.54 mm erkek iğne başlıklarıyla uyumludur, çoklu katlama seçenekleri mevcuttur
• Endüstriyel ve gömülü seri üretim için RoHS ve REACH uyumlu, hacim-düzgün tedarik

Ürün Tanımı

Genel Mekanik Parametreler

Malzeme ve Elektriksel Özellikler

Çevre ve Lehimlendirme Rehberi

Ürün Özellikleri

1. Yuvarlak işlenmiş bakır kadın temas, tek tip iç çapı, titreşim ve sıcaklık dalgalanması altında istikrarlı temas basıncı
2. PPS yüksek sıcaklıklı plastik koruma, H3.0mm düşük yığma yüksekliği, UL94V-0 yangın derecesi, lehimleme sırasında deformasyon karşıtı
3. Standart 2.54mm mesafe, 1 * 4P tek sıra düzen, kolay PCB ayak izi tasarımı
4. Her bir temas için 3A, 600V dielektrik voltaj, karışık sinyal ve düşük güç devreleri
5. Çapraz PCB montajı, lehimlendikten sonra güçlü mekanik tutma
6. Kişisel temas kaplama: farklı korozyon direnci gereksinimleri için teneke, nikel, flaş altın
7. RoHS / REACH uyumlu, endüstriyel düzeyde mekanik çiftleşme döngüleri ≥500 kez

Ürün Avantajı

1. PPS yüksek sıcaklıklı kaplama vs. sıradan PA66/PBT: Dalga kaynaklarında daha iyi çarpma karşıtı performans; seri montaj sırasında daha az reddedilen parça
2. DIN standardı yuvarlak bakır kadın soketleri: Damgalanmış temaslardan daha tekdüze bir sıkıştırma gücü; endüstriyel ekipmanlar için uygun titreşim altında daha az aralıklı sinyal riski
3. H3.0 mm düşük profil yüksekliği: kompakt gömülü PCB modülleri için dikey yığma alanı tasarrufu sağlar
4. 600V yüksek voltaj değerlendirmesi: 250V sıradan kadın başlıkları aşar, sinyal iletiminin yanı sıra düşük güçlü yardımcı güç hattı bağlantısını destekler
5. Tam birliktelik: 2.54 mm erkek iğne başlıklı satıcılarla doğrudan eşleşir, özel eşleşme parçası gerekmez, kolay BOM kaynağı
6. Esnek kaplama seçimi: tüketici, endüstriyel ve test ekipmanı senaryoları için denge maliyeti ve antioksidan gereksinimleri

Uygulama

• Endüstriyel kontrol panelleri, PLC çevre modülleri
• Gömülü sistemler, tek kartlı bilgisayarlar, geliştirme ve test kartları
• IoT geçidi, sensör modülü iç bağlantı
• Enstrüman ve ölçüm ekipmanları
• Güç kaynağı yardımcı sinyal arayüzü
• Otomasyon ekipmanları PCB iç bağlantısı
• Tıbbi kritik olmayan sinyal modülleri

Kişiselleştirme Seçenekleri

1. Sıkı bir şekilde doğrula2.54 mm; sipariş vermeden önce PCB ayak izinizi kontrol edin; 2,0 mm / 1,27 mm pitch parçalarıyla karıştırmayın.
2. Yükseklik seçimi: Dikey boşluk sınırlı olduğunda H3.0mm seçin; talep üzerine alternatif konut yüksekliğini destekleriz.
3. Bağlantı türünü ayırt et: bunu seçyuvarlak dişi soketEğer çalışma ortamınızda titreşim varsa; kare temaslı kadın başlıklar sadece statik tüketici senaryoları için daha uygundur.
4. Çamaşırı önerisi:
   • Teneke kaplama: iç mekan statik tüketici ürünleri için maliyet verimli
   • Flaş altın kaplama: test limanı, sık sık fiş açma, yüksek nemli çalışma ortamı için tercih edilir
5. Elektriksel sınır: Pin başına 3A sürekli akımı geçmemelidir. Güçlü devreler için daha yüksek akımlı bir bağlantı serisine yükseltmelisiniz.
6. Montaj: Bu model THT delik tipi; SMT yüzey montaj varyantına ihtiyacınız varsa bizimle iletişime geçin.
