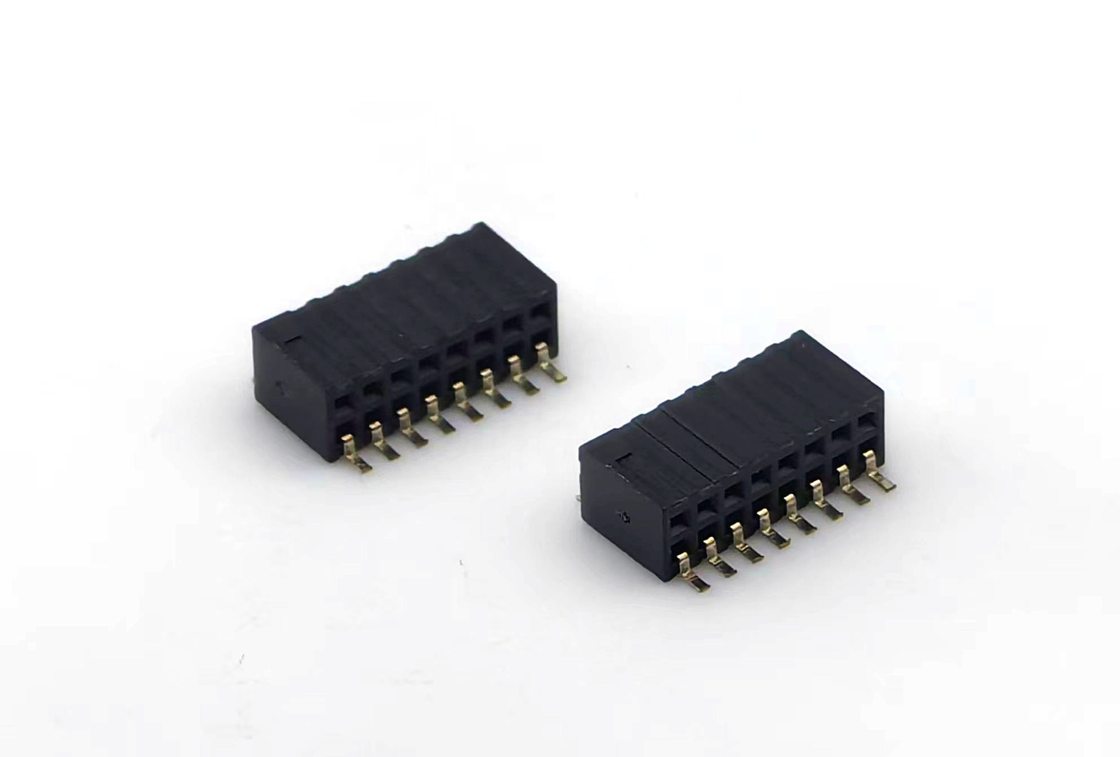

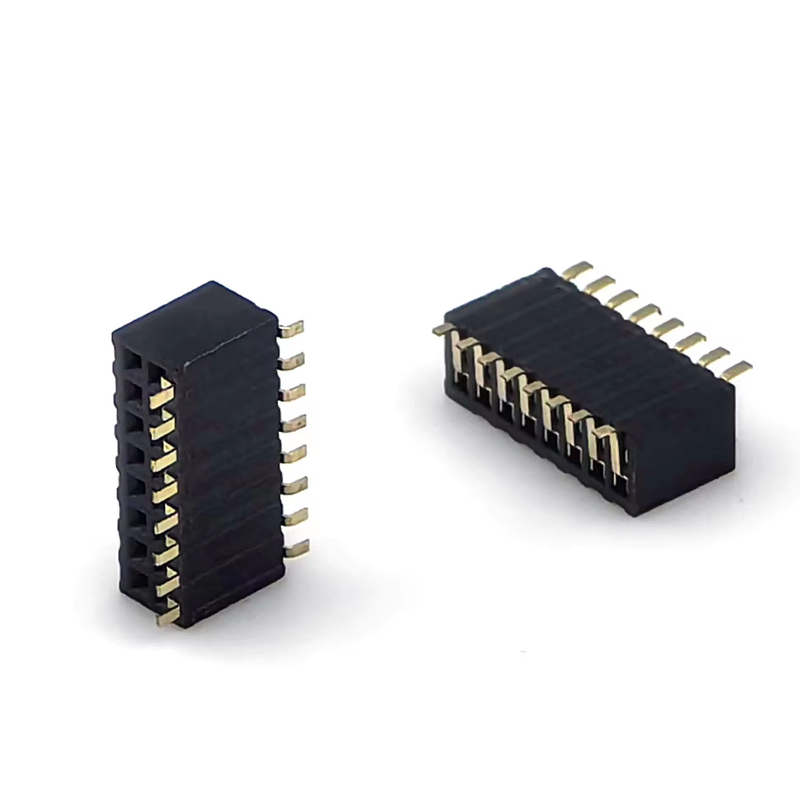

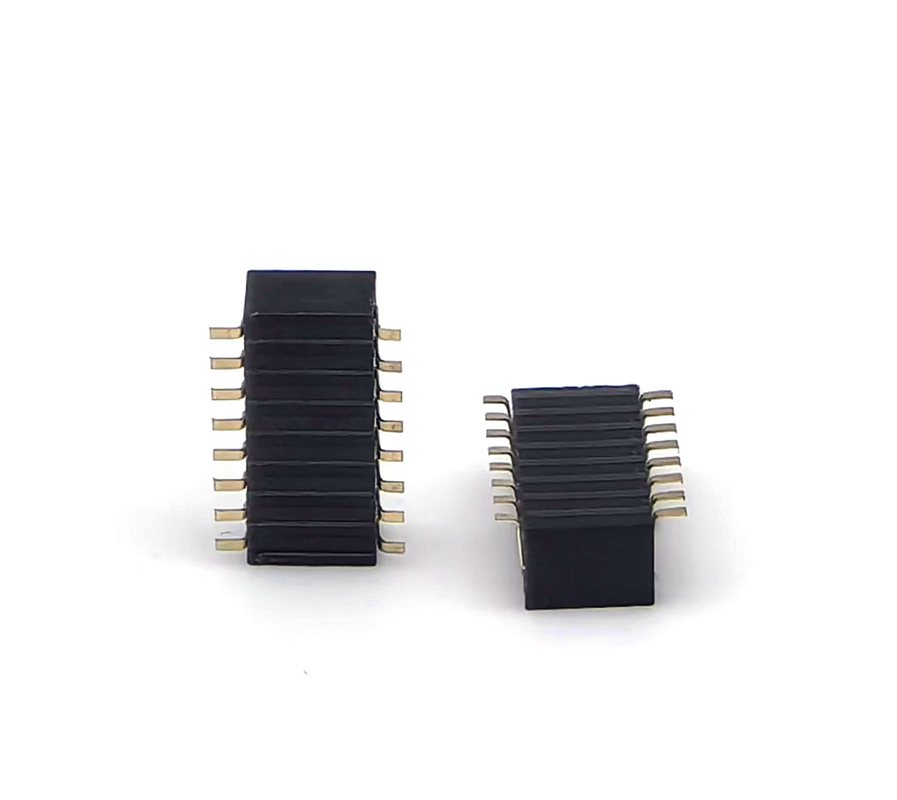

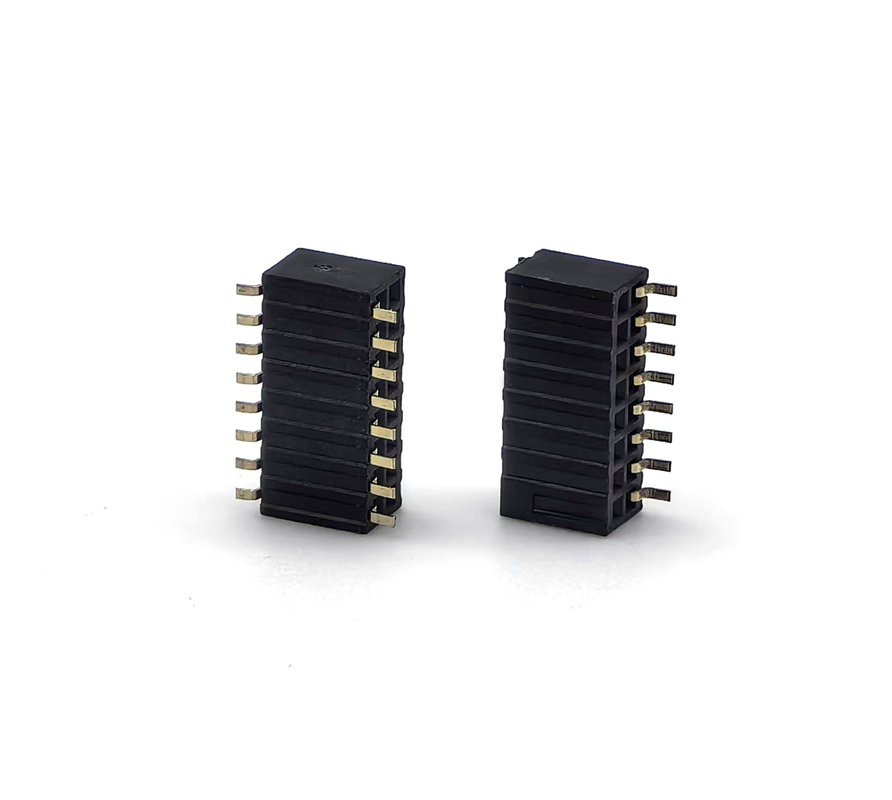

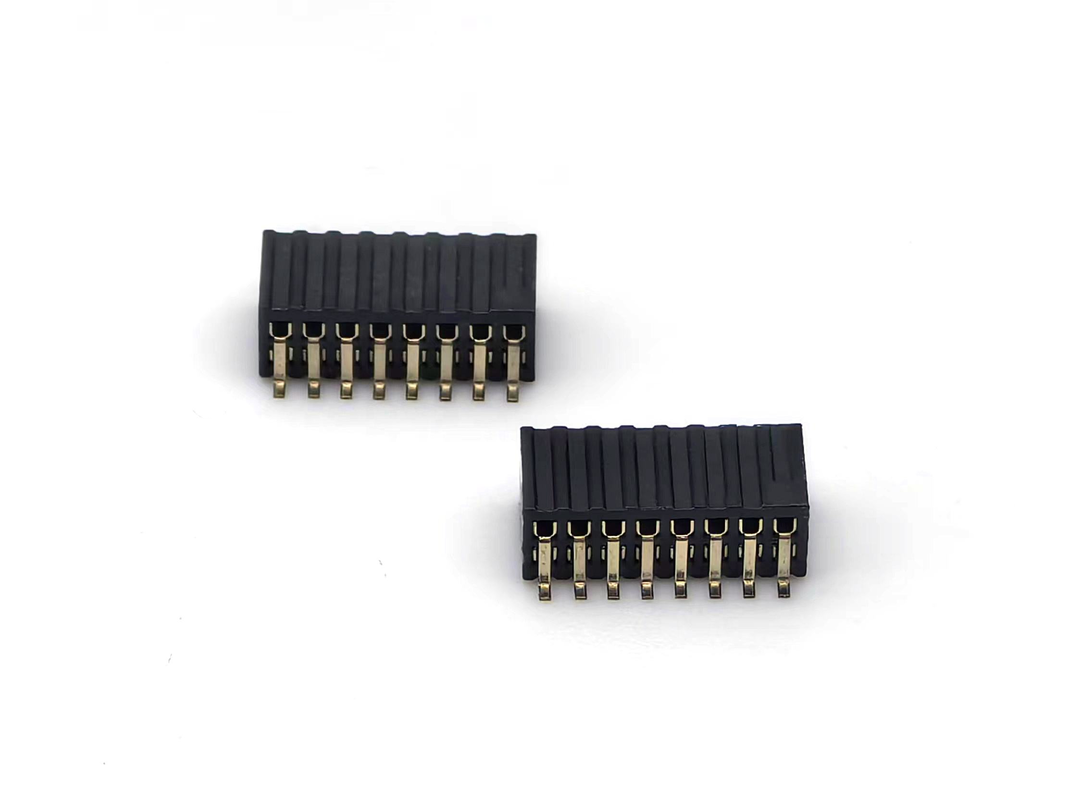

1.27mm Pitch Kadın Başlık Bağlayıcısı Çift Satır Yan Giriş SMT PCB Adaptörü Bakır Bağlantı Naylon Kontu H3.45mm 2*8P

Önemli Noktalar

• Yan girişli SMT çift sıra tasarımı, H3.45mm düşük profilli, yığılmış montajlar için dikey PCB alanını tasarrufu sağlar
• 1.27mm ince mesafe (0.050"), 2*8P yüksek yoğunluklu düzen, kompakt bir panoya sinyal bağlantısı için
• Bakır temas + Nylon UL94V-0 koruması, istikrarlı iletkenlik, tam otomatik SMT üretimi için uyumlu geri akış lehimleme
• Bantlı ve rulo ambalajı mevcuttur, toplu üretim için düşer; RoHS ve REACH uyumlu
• Mühendislik prototipi ve hacim siparişi projeleri için desteklenen özel kaplama ve pin sayımı varyantları

Ürün Tanımı

Genel Mekanik Parametreler

Malzeme ve Elektriksel Özellikler

Çevre ve Lehimlendirme Rehberi

Ürün Özellikleri

1. Yan giriş yatay çiftleşme yönelimi, yan bağlantılı mekanik yapı gereksinimleri için idealdir
2. Çifte sıra 2 * 8P yapılandırması, 1.27mm mesafe, PCB kullanılabilir alanını en üst düzeye çıkarmak için kompakt ayak izi
3. H3.45mm denetlenen koruma yüksekliği, hassas PCB yığımı için tutarlı boyut toleransı
4. Yüksek elastik bakır temas kirişleri, küçük titreşimlere ve şoklara karşı istikrarlı temas direnci
5. Naylon kaplama UL94V-0 alev gerilemesi, standart SMT geri akış termal döngüsüne dayanır
6. Otomatik seçme ve yerleştirme imalatı için bant ve rulo paketleme SMT karınca kanadı terminalleri
7. RoHS uyumlu malzeme; farklı güvenilirlik dereceleri için altın-flash, seçici altın, teneke kaplama seçenekleri
8. Ters yanlış eşleşmeyi önlemek için talep üzerine mevcut olan kutuplandırma çentiği

Ürün Avantajı

1. Yan giriş yapısal avantajı: Dikey üst giriş başlıklarının monte edilemediği tasarım kısıtlamalarını çözür; yatay yan takma kısayolun dar iç alanına uyar.
2. Dengeli yoğunluk ve üretilebilirlik: 1.27mm mesafe, yüksek yoğunluklu sinyal yönlendirmeyi elde eder, hala standart SMT üretim hatlarıyla uyumludur, özel ekipman yükseltmesi gerekmez.
3. Bakır temas performansı: İyi elektrik iletkenliği ve yay tutma gücü, ılımlı titreşim senaryolarında istikrarlı sinyal bütünlüğünü korur.
4. Kontrol edilen H3.45mm yükseklik: Sabit koruma yüksekliği, multi-board yığılmış modüller için yığma yüksekliği sapma riskini ortadan kaldırır.
5. Esnek tedarik hizmeti: Örnek denemesini, pin sayısının değiştirilmesini ve kaplama özelleştirilmesini destekler; uluslararası marka eşdeğerlerine uygun maliyetli bir alternatif olarak hareket eder.
6. Üretime hazır ambalajlar: Teyp ve rulo kaynağı, toplu üretim için montaj kusuru oranını düşüren, toplama ve yerleştirme iş akışına doğrudan eşleşir.
7.


Uygulama

• Endüstriyel kontrol modülleri ve gömülü tek kart donanımı
• IoT kenar geçidi, sensör bağlantı kartları
• Taşınabilir tıbbi yardımcı algılama ekipmanları
• Test ve ölçüm cihazı iç bağlantısı
• Akıllı giyilebilir, el taşıyan tüketici elektroniği
• İletişim yardımcı alt paneller, JTAG hata ayıklama arayüzü bağlantısı

Kişiselleştirme Seçenekleri

1. Çiftleme karşılığı: 1,27 mm'lik bir yayla çift sıra erkek iğne başlığını seçmek gerekir; yan giriş çiftlemesi için mekanik boyut uyumluluğunu doğrulamak gerekir.
2. Uygulama senaryosu hatırlatması: Bu konektör için optimize edilmiştirSinyal düzeyinde iletim, yüksek güç akım dağıtım için tasarlanmamıştır.
3. Kaplama seçimi kuralı: Normal iç ortam → teneke kaplama; titreşime eğilimli / uzun ömürlü gereksinim → altın flaş; sert ortam cihazı → özel altın kalınlığını belirtin.
4. Mekanik boşluk kontrolü: Montaj sonrasında ev çarpışmasını önlemek için kabinin içindeki yatay yan eşleşme boşluğunu doğrulayın.
5. PCB ayak izi: Yan giriş SMT ayak izini sıkı bir şekilde uygulayın; uygun olmayan pad düzenlemesi lehimleme kısa boyutlarına veya açık devrelere neden olur.
6. Üretim modu: Seri üretim için bant ve rulo ambalajını seçin; küçük parti prototipleri tüp ambalajını seçebilir.
