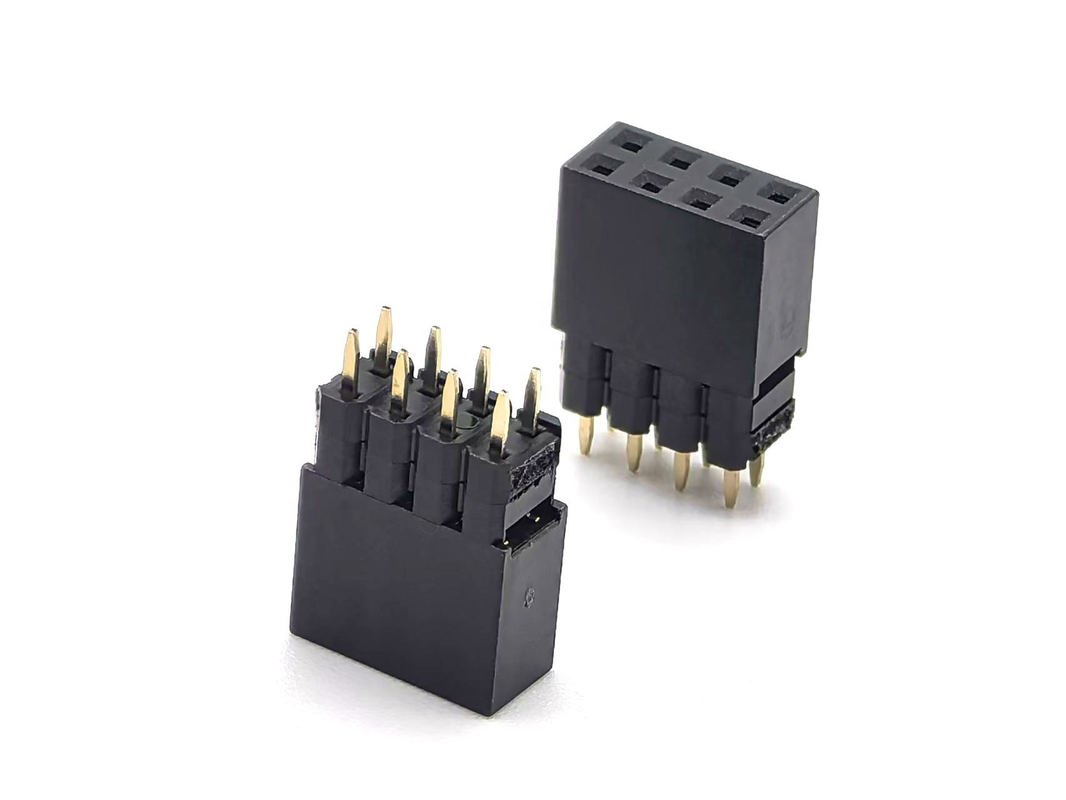

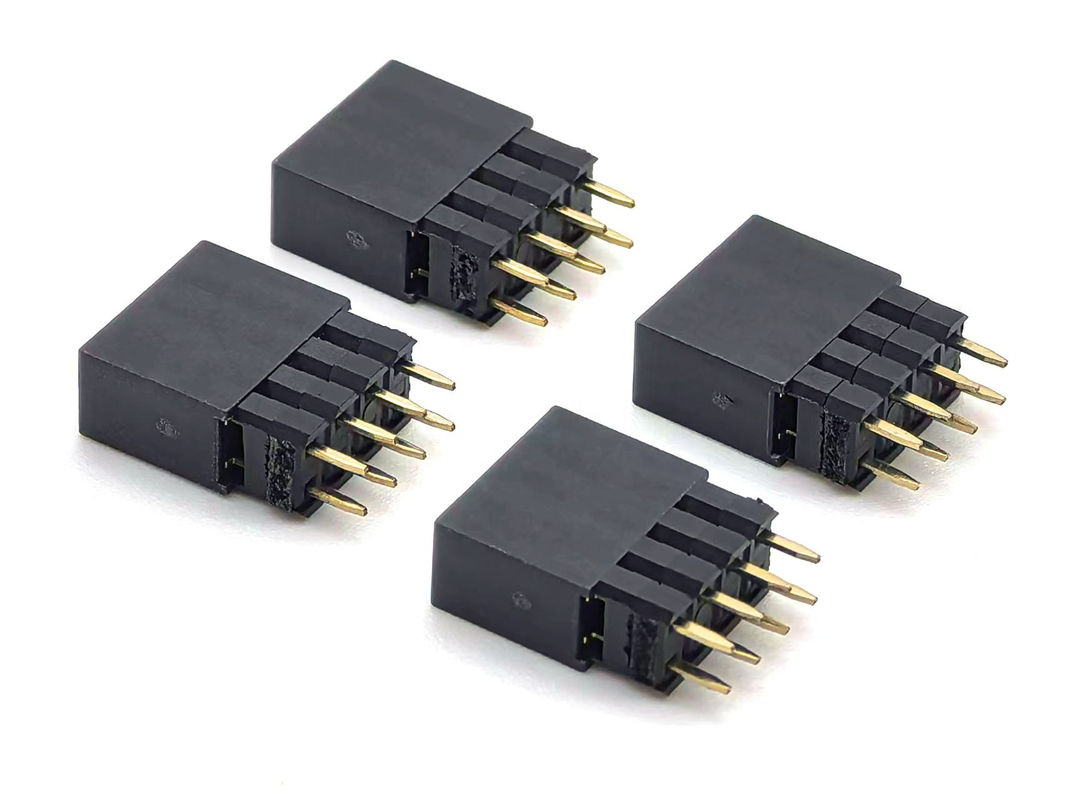

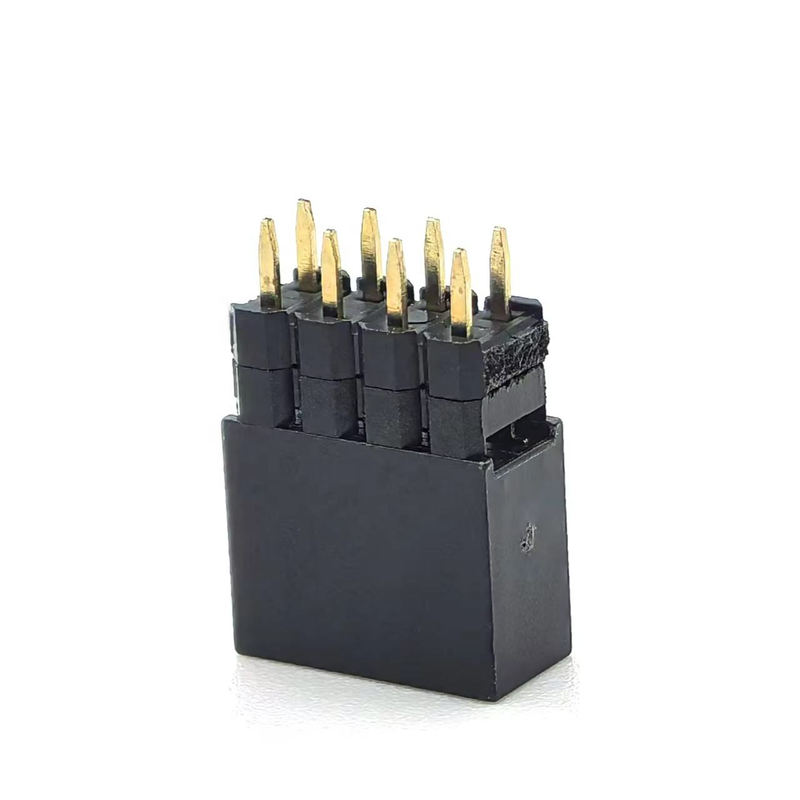

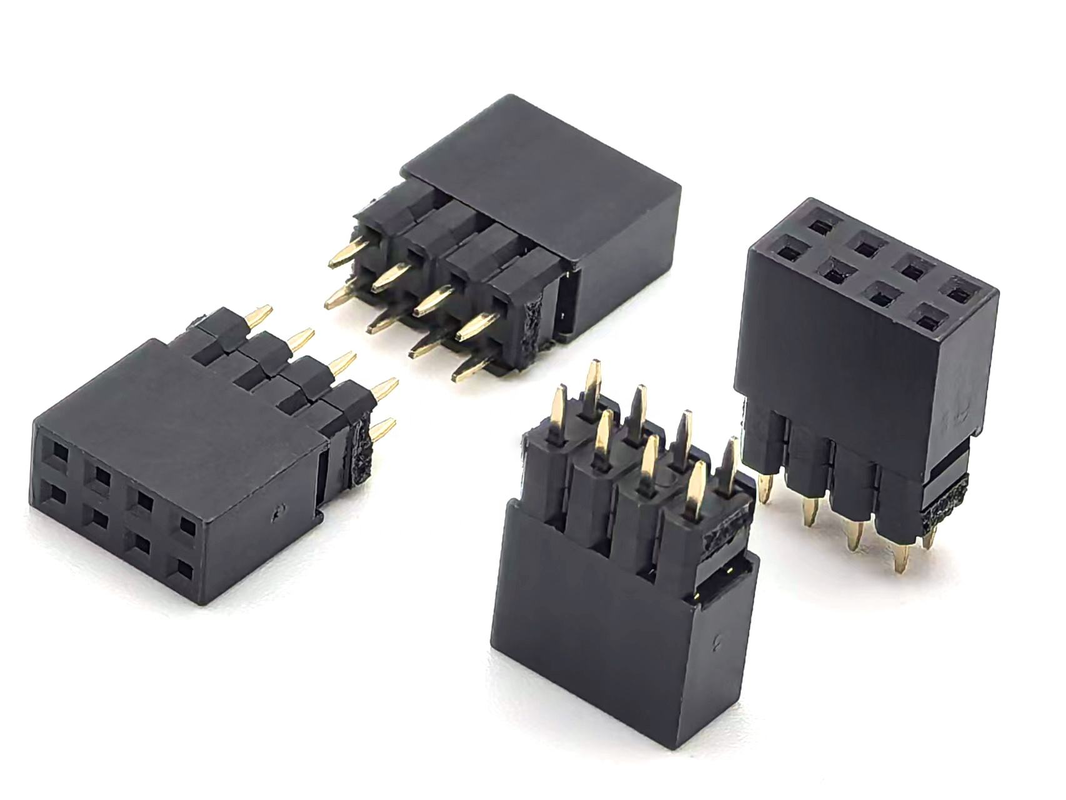

2.54mm Hatve DIN Pirinç Dişi Konnektör Çift Sıra İstifleme 2mm H2.0 PCB Naylon 600V 3A H12.5mm 2*4P

Öne Çıkanlar

• Standart 2.54mm (0.100") DIN hatvesi, çift sıralı istiflenebilir 2*4P düzeni, toplam yükseklik H12.5mm, istifleme yüksekliği 2.0mm
• Pirinç kontak terminali, Naylon UL94V-0 gövde, sinyal ve düşük güçlü karttan karta istifleme bağlantısı için 3A / 600V dereceli
• Optimize edilmiş mekanik tutturma, kararlı kontak performansı, yaygın 2.54mm erkek pin başlıklarıyla uyumlu
• RoHS ve REACH uyumlu, endüstriyel ve tüketici PCB projeleri için özel kaplama, pin sayısı ve sonrası modifikasyonu destekler

Ürün Açıklaması

Genel Mekanik Parametreler

Malzeme ve Elektriksel Özellikler

Ortam ve Lehimleme Kılavuzu

Ürün Özellikleri

1. Yerden yere ara katman tasarımı, H12.5mm toplam yükseklik, çok katmanlı PCB istifleme düzeni için 2.0mm istifleme boşluğu
2. Yüksek iletkenlikli pirinç kontak kirişleri, tekrarlanan eşleşme döngülerinde kontak direncini en aza indirmek için tutarlı yay kuvveti
3. Naylon UL94V-0 alev geciktirici gövde, dalga lehimleme sırasında termal şoka karşı mükemmel direnç
4. Sıkı DIN 2.54mm hatve toleransı, endüstri standardı 2.54mm erkek pin başlıklarıyla mükemmel birlikte çalışabilirlik
5. 3A / 600V elektriksel derecelendirme, karışık sinyal ve düşük güçlü güç kaynağı iletimini yönetir
6. Delikten geçen PCB montajı; montaj sırasında yanlış hizalamayı önlemek için isteğe bağlı konumlandırma pimleri mevcuttur
7. RoHS uyumlu ham maddeler; kontak kaplaması özelleştirilebilir: talep üzerine kalay, altın flaş, seçici altın kaplama

Ürün Avantajı

1. İstiflemeye optimize edilmiş boyut: H12.5mm gövde + 2.0mm istifleme yüksekliği, çok katmanlı alt kart istifleme için yükseklik uyumsuzluğu sorununu çözer, ek ara parçaya gerek yoktur.
2. Pirinç kontak kirişi: Sıradan bakır alaşımına kıyasla üstün yay tutma, endüstriyel senaryolarda titreşim altında gevşek bağlantı riski daha düşüktür.
3. Naylon gövde: PBT'ye göre daha iyi termal stabilite, yüksek hacimli PCBA üretimi sırasında dalga lehimleme sırasında daha az deformasyon.
4. DIN standardı hatve: Sıkı boyutsal tutarlılık, Molex / TE eşdeğeri 2.54mm istif dişi başlıkları değiştirirken sıfır yeniden işleme riski.
5. Esnek özelleştirme: Yüksek NRE maliyeti olmadan pin sayısı, kaplama ve konumlandırma pimini ayarlayın; küçük partili prototip ve seri üretim siparişlerini destekleyin.

Uygulama

• Endüstriyel kontrol: PLC çevre birimleri, veri toplama kartları, röle kontrol üniteleri
• Gömülü donanım: Geliştirme kartları, MCU genişletme kalkanları, IoT sensör ağ geçidi istifleme modülleri
• Tüketici elektroniği: Akıllı ev kontrol panelleri, LED sürücü kartları, küçük boyutlu güç kaynağı üniteleri
• Cihaz ve Ölçüm Aleti: Test ekipmanları, el tipi ölçüm cihazları, tıbbi yardımcı PCB alt kartları
• Otomotiv yardımcı elektroniği: Güvenlik dışı sinyal genişletme kartı, araç içi sensör bağlantı modülleri

Özelleştirme Seçenekleri

1. İstifleme yüksekliği gereksinimini onaylayın: Bu model 2.0mm istif aralığı sağlar; alternatif istif yüksekliği gerekiyorsa bizimle iletişime geçin.
2. Elektriksel yük: Pin başına akımı 3A'nın altında tutun; güç hattı bu derecelendirmeyi aşarsa daha yüksek akımlı konektör kullanın.
3. Kaplama seçimi: Yüksek titreşimli / nemli ortamlar için altın flaş kaplamayı seçin; maliyet hassasiyeti olan iç mekan tüketici projeleri için kalay kaplama.
4. PCB ayak izi: 2.54mm çift sıralı delikten geçen PCB ayak izini kesinlikle takip edin; montajınız yanlış hizalamayı önleyici gerektiriyorsa konumlandırma pimini etkinleştirin.
5. Eşleşen muadil: Standart 2.54mm çift sıralı erkek pin başlığı ile eşleştirin; standart olmayan hatveli muadilleri karıştırmaktan kaçının.
6. Sıcaklık senaryosu: 85°C üzerindeki sürekli çalışma için, oksidasyondan kaynaklanan aralıklı sinyali önlemek üzere altın kaplamalı kontaklar önerilir.
