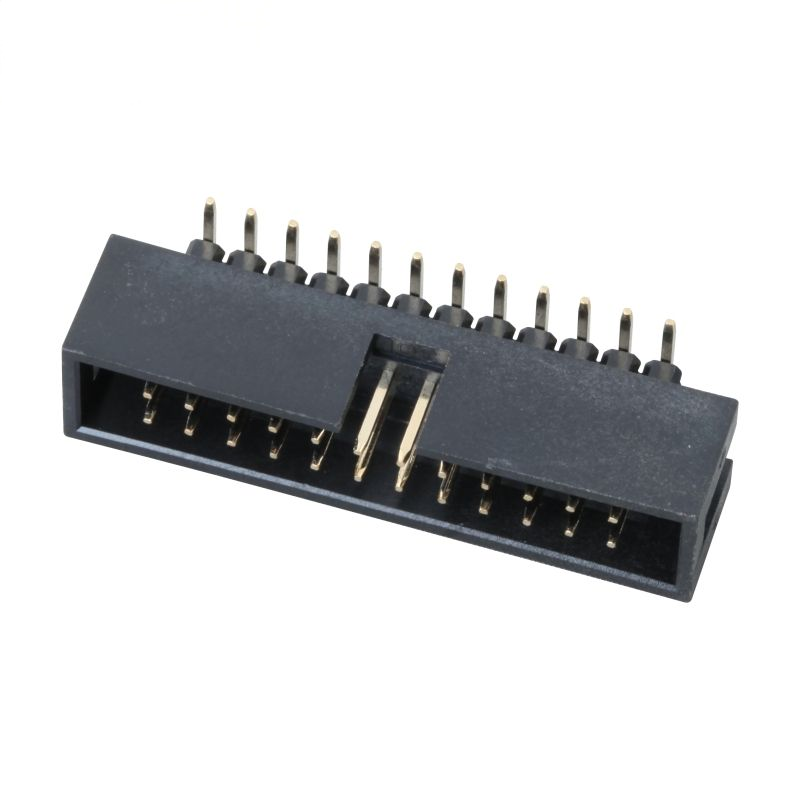

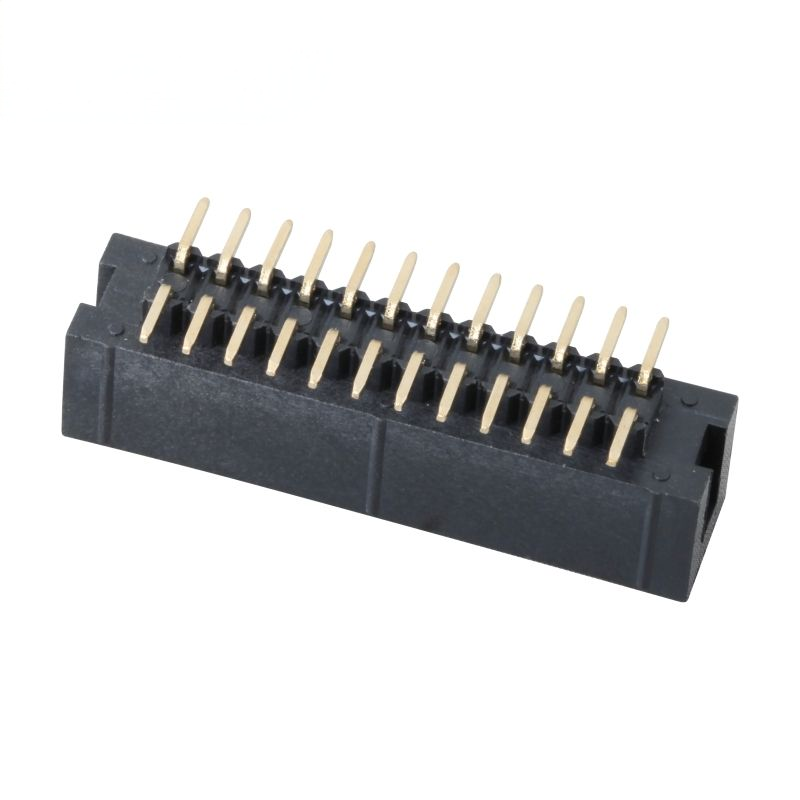

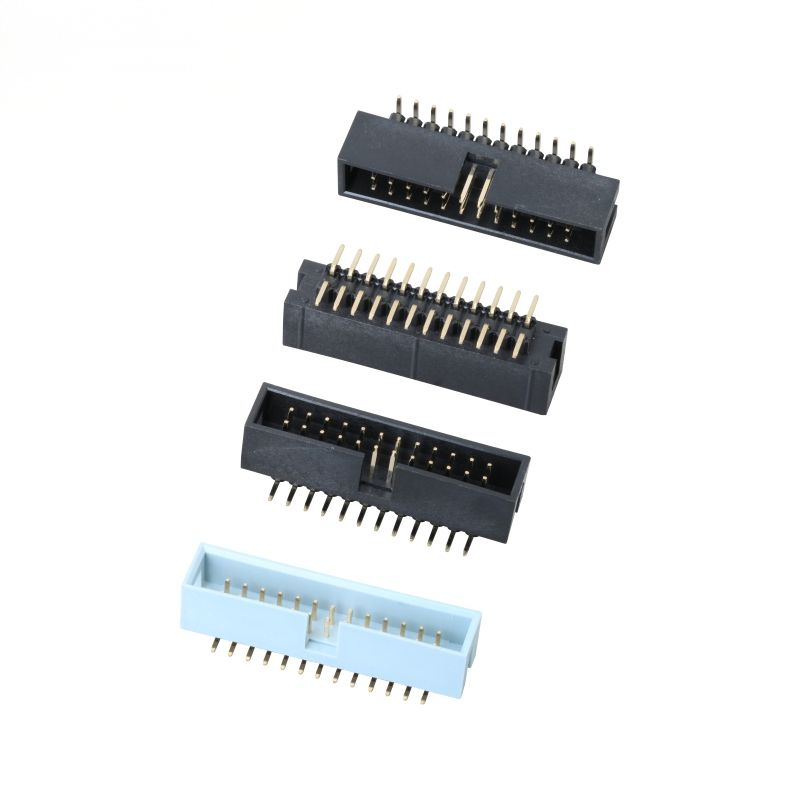

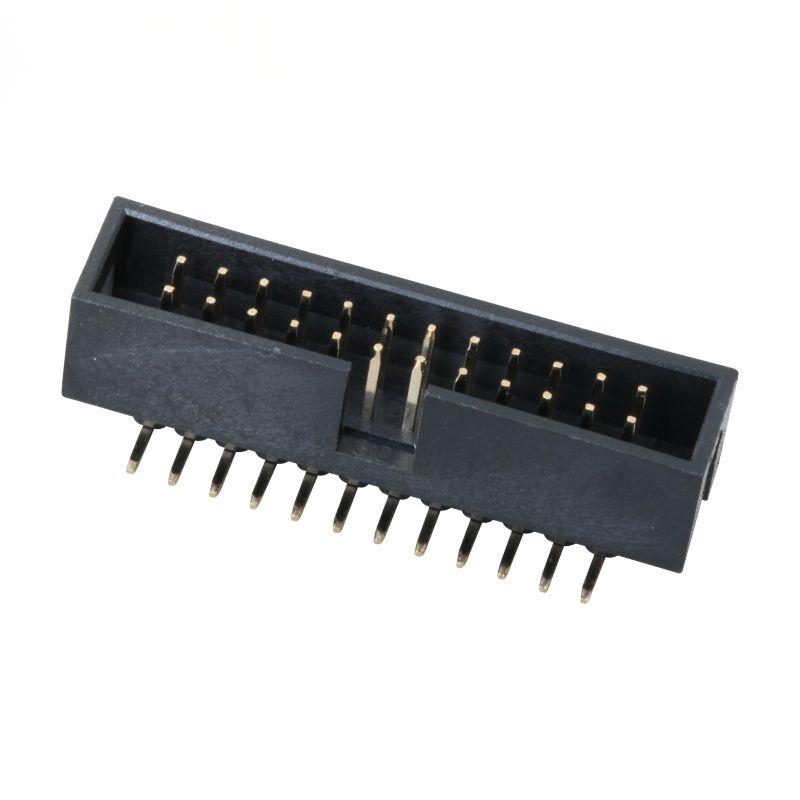

2.54-2xnPLB-H=8.8-SMT=10.5-SS Kutulu Başlık 2.54mm 3.0AMP Elektronik Bileşenler

Öne Çıkanlar

• 2.54 mm standart hatveli çift sıralı SMT kapaklı kutulu başlık, toplam yükseklik H=8.8 mm, toplam PCB profili 10.5 mm, deformasyona karşı paslanmaz çelik takviye yapısı (SS)
• Pin başına 3.0 A sürekli akım değeri, 0.64 mm kare pirinç kontaklar, sinyal açısından kritik veya maliyet açısından hassas PCBA'lar için isteğe bağlı altın / nikel üzeri kalay kaplama
• Kapaklı muhafaza ters eşleşmeyi önler; yüksek hacimli SMT yeniden akış montajı için optimize edilmiş toplama ve yerleştirme ayak izi
• UL94V-0 yüksek sıcaklık PA6T yalıtkanı, RoHS-REACH uyumlu, pin sayısı 6P-64P arası yapılandırılabilir, kablo-kart / kart-kart bağlantısı için

Ürün Açıklaması

Genel Mekanik Parametreler

Malzeme ve Elektriksel Özellikler

Ortam ve Lehimleme Kılavuzu

Ürün Özellikleri

1. Paslanmaz çelik takviyeli kapaklı kabuk, montaj ve saha titreşimi sırasında muhafaza deformasyonuna direnç gösterir
2. SMT yüzey montajlı sonlandırma, bant ve makara otomatik yerleştirme için optimize edilmiştir; PCB üzerinde delik açmaya gerek yoktur
3. Dahili polarizasyon anahtarı, ters takma riskini ortadan kaldırır, yanlış eşleşmeden kaynaklanan devre hasarını önler
4. 0.64 mm kare pirinç kontaklar kararlı temas kuvveti sağlar; birden fazla kaplama seçeneği (flaş altın, 3 µm altın, kalay-nikel) mevcuttur
5. Yüksek sıcaklık PA6T UL94V-0 yalıtkanı, kurşunsuz yeniden akış termal stresine dayanır
6. Modüler pin sayısı aralığı: 6P ~ 64P çift sıra, OEM pin numarası özelleştirmesini destekler
7. RoHS ve REACH uyumlu, endüstriyel ve tıbbi projeler için düşük halojen seçeneği mevcuttur

Ürün Avantajı

1. SS paslanmaz çelik takviye: Sıradan sadece plastik kutulu başlıklara kıyasla, titreşime yatkın endüstriyel cihazlar için bükülme ve şok önleme performansı artar, toplama ve yerleştirme sırasında muhafaza çatlama riskini azaltır.
2. Hassas 10.5 mm toplam yükseklik: Birçok eski 2.54 mm IDC sisteminin mekanik boşluk gereksinimlerini karşılar; PCB yeniden tasarımı olmadan ana akım pazar kutulu başlıkları için doğrudan değiştirilebilir.
3. Dengeli elektriksel performans: Pin başına 3 A akım değeri hem sinyal hem de düşük güçlü güç hatlarını kapsar; esnek kaplama seçimleri, yüksek güvenilirlikli sinyal devreleri için altın kaplamayı desteklerken, yüksek hızlı olmayan senaryolar için BOM maliyetini düşürür.
4. SMT optimize edilmiş geometri: Kararlı lehim ayak izi, seri üretimde mezar taşı riskini azaltır; bant ve makara paketleme doğrudan SMT makinelerine beslenir, manuel işçilik maliyetini düşürür.
5. Hızlı numune desteği: Özel pin sayıları ve kaplama kalınlığı, mühendislik doğrulaması için kısa sürede numunelenebilir.

Uygulama

• Endüstriyel kontrol kartları, PLC çevre birimleri modülleri
• IoT ağ geçidi, sensör toplama modülleri
• Tıbbi yardımcı elektronik ekipman
• Akıllı ev kontrol ana kartları
• Test ve ölçüm cihazı PCBA'ları
• İletişim terminali dahili kablo-kart bağlantısı
• Otomasyon ekipmanı sinyal bağlantısı

Özelleştirme Seçenekleri

1. Gerekli pin sayısını onaylayın: çift sıra, toplam pin sayısı 6P-64P arası; sorgu yaparken tam pin numarasını belirtin.
2. Kaplama seçimi:
   • Kalay-Nikel: maliyet açısından optimize edilmiş, genel amaçlı sinyal devreleri, normal nemli ortam
   • Nikel Üzeri 3 µm Altın: titreşim, yüksek sıcaklık veya uzun ömürlü servis koşulları için tercih edilir
3. Mekanik kontrol: muhafaza içinde 10.5 mm toplam yükseklik boşluğunu doğrulayın; eşleşen partnerin standart 2.54 mm IDC şerit kablo soketi olduğundan emin olun.
4. Montaj: otomatik SMT için Bant ve Makara seçin; küçük parti prototipleri için Tepsi/Tüp.
5. Özel gereksinim: düşük halojen veya tıbbi sınıf malzeme gerekiyorsa bize bildirin.
