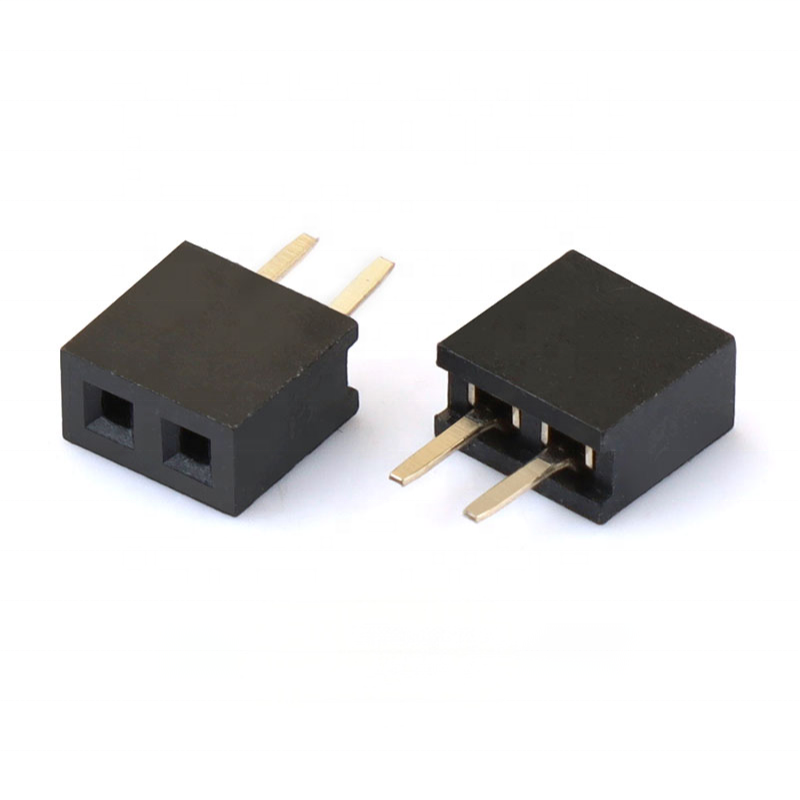

2mm 2pin Dişi Pin Header Dikey DIP Tek Sıralı 1*2P Dişi 2.0mm Pin Header Konnektör

Öne Çıkanlar

• 2.0 mm hatve, tek sıralı 2 konumlu dikey DIP delikten geçmeli montaj, basit sinyal / düşük güçlü atlama bağlantısı için kompakt ayak izi
• Fosfor bronz yaylı kontaklar, kararlı kavrama kuvveti, hafif titreşim koşullarında gevşemeye karşı dayanıklı
• UL94V-0 yüksek sıcaklıkta siyah yalıtkan, standart dalga lehimleme işlemiyle uyumlu
• Esnek kaplama seçenekleri: kalay/flaş altın / seçici altın; küresel OEM tedariki için RoHS ve REACH uyumlu
• Ana akım 2.0 mm hatveli endüstri standardı dişi header serileri için doğrudan değiştirilebilir, seri üretim için kısa teslim süresi

Ürün Açıklaması

Genel Mekanik Parametreler

Malzeme ve Elektriksel Özellikler

Ortam ve Lehimleme Kılavuzu

Ürün Özellikleri

1. Tek sıralı 2 pinli dikey düz DIP delikten geçmeli tasarım, basit 2 hatlı bağlantı çözümü
2. Fosfor bronz yaylı kontak ışını, tutarlı kontak basıncı, titreşim altında aralıklı sinyal riskini azaltır
3. Siyah yüksek sıcaklıkta UL94V-0 plastik gövde, lehimleme termal şokuna dayanıklı, dalga lehim sırasında erime veya deformasyon yok
4. Birden fazla kontak yüzey kaplaması seçeneği: kalay kaplama, flaş altınlu nikel taban, farklı döngü ömrü gereksinimleri için seçici altın kaplama
5. Standart ayak izi, ana akım 2.0 mm hatveli erkek pin header eşleriyle doğrudan uyumlu
6. RoHS uyumlu ham madde, tüketici ve endüstriyel bitmiş ürün sertifikasını destekler

Ürün Avantajı

1. DIP mekanik güvenilirlik: Delikten geçmeli lehimleme, SMT versiyonundan çok daha güçlü PCB tutuşu sağlar; takıp çıkarma stresi veya hafif titreşime maruz kalan montajlar için uygundur
2. Hedeflenen 2 pinli yapılandırma: Güç-toprak çifti, basit tetik sinyali bağlantıları için optimize edilmiştir; minimum PCB alanı işgali için gereksiz pinlerden kaçınır
3. Yay ayarlı fosfor bronz kontak: Sıradan pirinç terminallerden daha iyi kontak kararlılığı; titreşim ortamında kötü temastan kaynaklanan saha arızalarını azaltır
4. Maliyete duyarlı kaplama çözümü: Seri maliyet açısından hassas tüketici ürünleri için kalay kaplama; endüstriyel yüksek eşleşme döngülü cihazlar için flaş / seçici altın, aşırı spesifikasyon maliyet israfı yok
5. Standart birlikte çalışabilirlik: Ayak izi ve eşleşme boyutu endüstri genelindeki 2.0 mm hatveli normları takip eder, PCB yeniden tasarıma gerek kalmadan kolay BOM değişimi

Uygulama

• IoT sensör modülleri ve kablosuz kontrol üniteleri
• Gömülü denetleyici kartları, yardımcı sinyal arayüzleri
• Ev tipi akıllı cihazlar, küçük kontrol devre kartları
• Endüstriyel yardımcı sinyal terminalleri, düşük güçlü kart-atlama bağlantısı
• Test fikstürü, prototip geliştirme donanımı

Özelleştirme Seçenekleri

1. Eşleşen parçayı onaylayın: eşleşmelidir 2.0 mm hatveli tek sıralı erkek pin header; yanlış hatve montaj hasarına ve kötü temasa neden olacaktır
2. Montaj: güçlü mekanik tutuş gerektiğinde bu DIP dikey versiyonu seçin; tam yüzey montaj montajı istiyorsanız SMT varyantına geçin
3. Kaplama seçimi:
   • Kalay kaplama: düşük maliyetli tüketici ürünü, az sayıda eşleşme döngüsü
   • Nikel+Flaş altın: endüstriyel ekipman, sık takıp çıkarma, nemli çalışma ortamı
4. Elektriksel düşürme: sürekli çalışma ve yüksek ortam sıcaklığı koşullarında, akımı anma değerinin %70'ine kadar düşürün
5. PCB ayak izi: boyut çizimimizi kesinlikle takip edin; soğuk lehim veya mezar taşı oluşumunu önlemek için ped boyutunu keyfi olarak değiştirmeyin

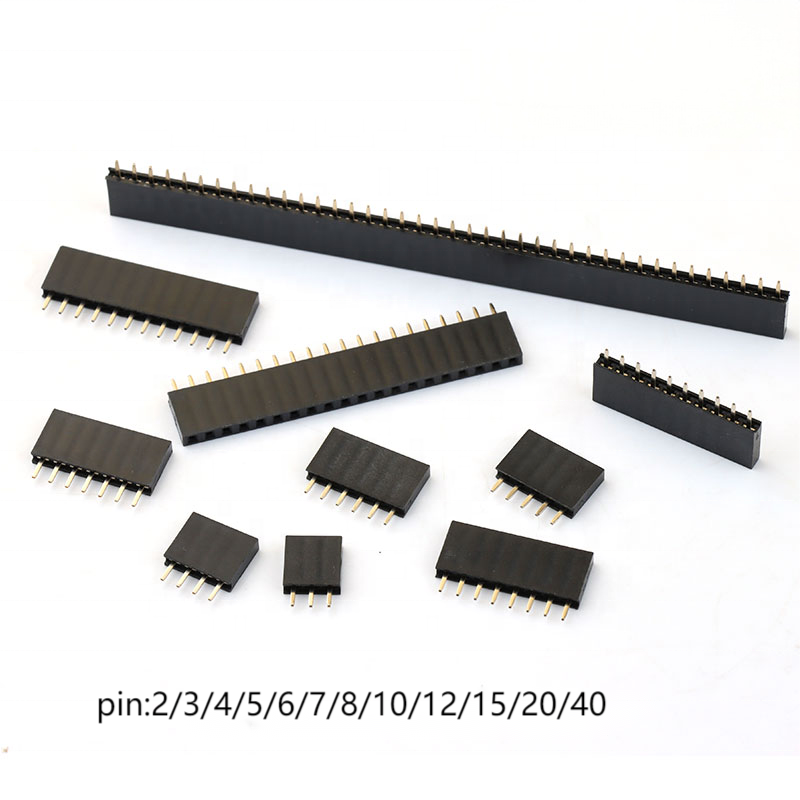

6. Daha fazla konuma ihtiyacınız varsa, 1×3P-1×40P tek sıralı dişi header özelleştirmesini destekliyoruz
