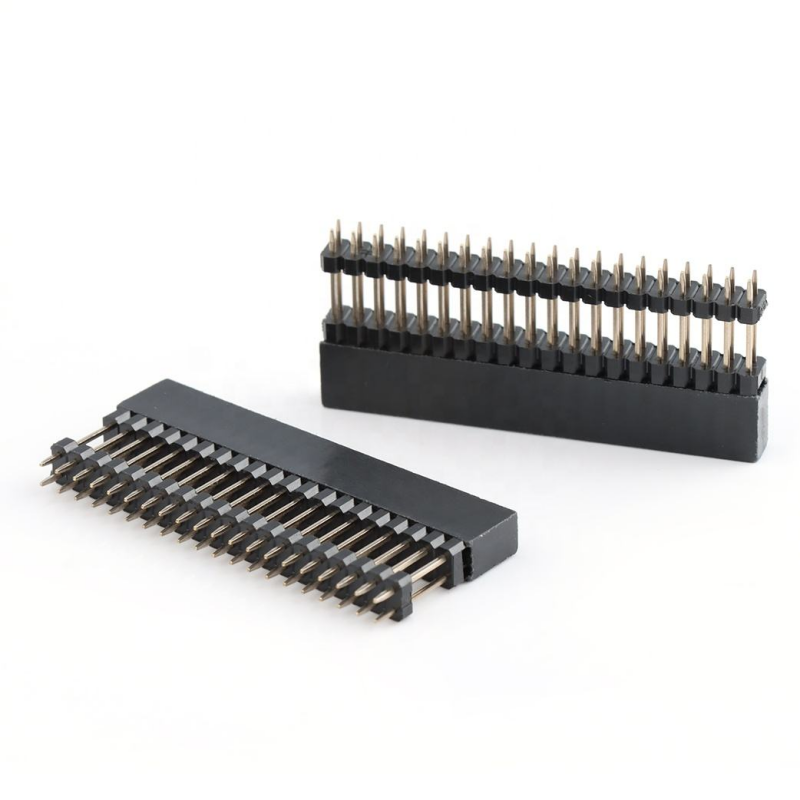

Çift Satır 2.54mm Pitch Pin Başlık Bağlantısı Yükseltme 220 pin Düz Yükleme Başlığı 0.1 Inch Pin Kadın Başlığı

Önemli Noktalar

• Yüksek yığma gövdesi, bileşen üzerinde yığma düzeni için ekstra dikey boşluk
• Standart 2.54 mm (0.1 ") pitch çift sıra 2 × 20P, ana akım 0.1 inç erkek pin başlıklarıyla tamamen uyumludur
• Düz dikey tasarım, tekrarlanan fiş açma için güçlü mekanik tutma
• UL94‐V‐0 alev gerileyici yalıtım, RoHS uyumlu, teneke / seçici altın kaplama seçeneklerini destekler
• Endüstriyel ve prototipleme projeleri için özelleştirilebilir yığma yüksekliği, iğne uzunluğu ve kaplama kalınlığı

Pin başlıkları, bir devre kartına kaydırılmış sert metal konektörlerdir ve bir dişi prizden bir bağlantı almak için yapışırlar.,Kadın eşdeğerleri de oldukça yaygındır ve onlara kadın başlıkları (FH) veya başlık bağlantıları diyoruz.
Çıkış:1.27mm/2.0mm/2.54mm
Malzeme: yalıtıcı malzeme: PA6T/PBT
İletişim malzemesi: Bakır/Fosfor Tunç
Şekil: Eğri/Düz
Pin:2-40pin

Ürün Tanımı

Genel Mekanik Parametreler

Malzeme ve Elektriksel Özellikler

Çevre ve Lehimlendirme Rehberi

Ürün Özellikleri

1. Çift sıra 2×20P (40 temas), 2.54 mm / 0.1 inç standart mesafe, rafa hazır 0.1 ′′ erkek iğne başlıklarıyla birlikte çalışır
2. Yükseltilmiş izolatör koruması, yığılmış PCB'ler arasındaki bileşen çarpışmasını önlemek için artan yığma boşluğu
3. Düz dikey delik yapısı; dalga lehimleme sırasında sabit konumlandırma
4. Bahar yüklü kadın kontak soketleri, aralıklı bağlantıyı önlemek için tutarlı bir tutma gücü
5. Siyah PA6T / PBT koruması, UL94‐V‐0 alev direnci, geniş çalışma sıcaklık aralığı
6. Çeşitli kaplama seçenekleri: saf teneke, farklı döngü ömrü gereksinimleri için nikel tabanı üzerinde seçici altın flaş
7. RoHS ve REACH uyumlu, OEM boyut ayarlaması için kullanılabilir (pin uzunluğu, yığma yüksekliği, pin sayısı)

Ürün Avantajı

1. Yüksek yığma avantajı: Yüksek bileşenler üst üste yatan PCB'lere monte edildiğinde müdahale sorunu çözülür; PCB düzenini değiştirmeye gerek yoktur.
2. Değişkenlik: Sıkı 2.54 mm mesafe boyut toleransı, büyük satıcılardan gelen genel 0.1-inç erkek iğne başlıklarıyla doğrudan eşleşir.
3. Mekanik güvenilirlik: Delik içi lehimleme, şok ve titreşim altındaki cihazlar için uygun SMT başlıklarından çok daha güçlü bir çekme direnci sağlar.
4. Maliyeti esnek kaplama çözümü: Sadece temas çiftleşme alanında seçkin altın, tüm yüzey pahalı altın kaplama yerine hizmet ömrünü ve BOM maliyetini dengeler.
5. Mühendislik esnekliği: Hızlı proje uyarlaması için yığma yüksekliği, iğne kuyruğu uzunluğu ve iğne sayısını değiştirmeyi destekleyin.

Uygulama

• Dahili kontrol panelleri ve endüstriyel kontrol modülleri
• IoT geçidi, sensör edinme üniteleri
• Tek kartlı bilgisayar genişleme kalkanları, prototip geliştirme platformları
• Otomasyon ekipmanları, test ve ölçüm aletleri
• Tüketici elektroniği, güç kaynağı yığma modülleri
• Tıbbi yardımcı ekipmanlar, iletişim çevre panelleri

Kişiselleştirme Seçenekleri

1. Çiftleşme kısmını onaylayın: 2,54 mm'lik mesafeden çift sıra erkek iğne başlığı ile eşleşmelidir; iğne kare boyutunu ve çiftleşme derinliğini doğrulayın.
2. Yığın yüksekliği planlaması: Alt PCB'deki en yüksek bileşeni ölçün, fiziksel çarpışmayı önlemek için uygun yükseltilmiş konut yüksekliğini seçin.
3. Montaj: Bu delik tipi; PCB ayak izinin delik bant düzeniyle eşleştiğinden emin olun. Yalnızca SMT montaj hatları için kullanmayın.
4. Kaplama seçimi: Düşük çiftleşme döngüsü statik bağlantılar için teneke kaplama; sık sık takılan veya nemli endüstriyel ortamlar için seçkin altın.
5. Mevcut derecelendirme: Yüksek yoğunluklu çoklu sinyal ve güç karışık uygulamada pin başına derecelendirme.
6. Özel talep: Eğer standart 2×20 uyumlu değilse, diğer iğne sayım çeşitlerini kesebilir veya döşeyebiliriz.
