2.0mm Pitch Dişi Pin Header SMT 2*9pin Çift Sıralı Pin Header Konnektör

Öne Çıkanlar

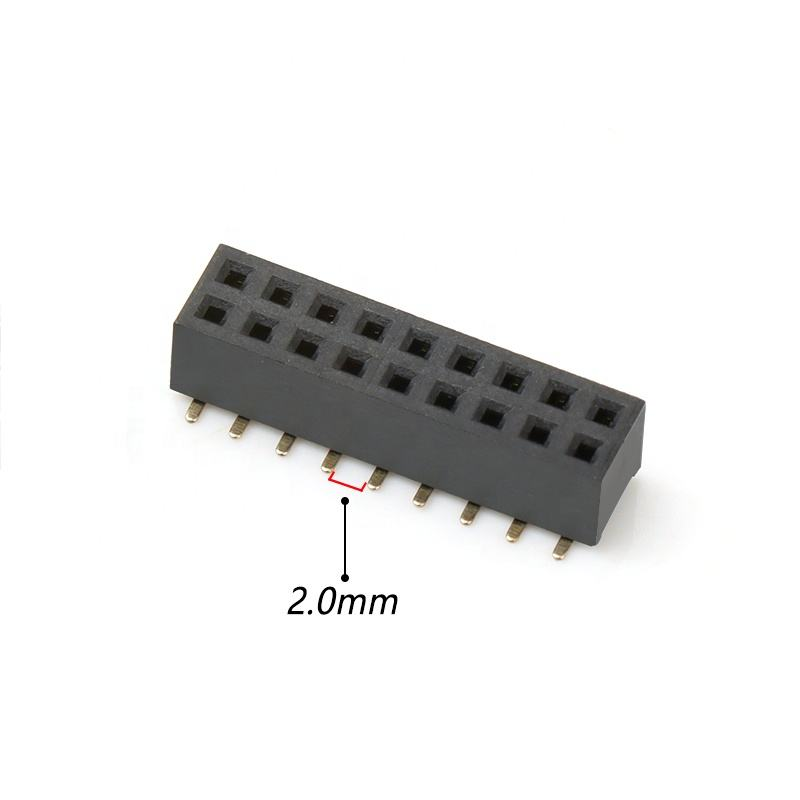

• 2.0mm hatve, çift sıralı 2x9Pin SMT yüzeye montaj tasarımı, 2.54mm muadilinden daha az PCB alanı kaplar
• Yüksek sıcaklığa dayanıklı PA6T gövde, standart reflow lehimleme montaj hatlarıyla uyumlu
• Fosfor bronz kontaklar, isteğe bağlı altın flaş kaplama, kararlı sinyal ve düşük kontak direnci
• Standart ayak izi, ana akım endüstri eşdeğerleri için doğrudan değiştirilebilir
• RoHS ve REACH uyumlu; yüksek hacimli SMT seri üretimi için tepsi ambalajı

Pin headerlar, bir devre kartına lehimlenen ve dişi bir soketten bağlantı almak için yukarı doğru çıkan sert metal konnektörlerdir. Pin headerlar (genellikle PH veya header olarak adlandırılır) tanım gereği erkek olsa da, dişi muadilleri de oldukça yaygındır ve bunlara dişi header (FH) veya header konnektörleri deriz.
Hatve: 1.27mm/2.0mm/2.54mm
Malzeme: Yalıtkan Malzemesi: PA6T/PBT
Kontak Malzemesi: Pirinç/Fosfor Bronz
Şekil: Eğri/Düz
Pin: 2-40 Pin
Yükseklik: 8.5 mm/9.5 mm/10.5 mm/11.5 mm

Ürün Açıklaması

Genel Mekanik Parametreler

Malzeme ve Elektriksel Özellikler

Ortam ve Lehimleme Kılavuzu

Ürün Özellikleri

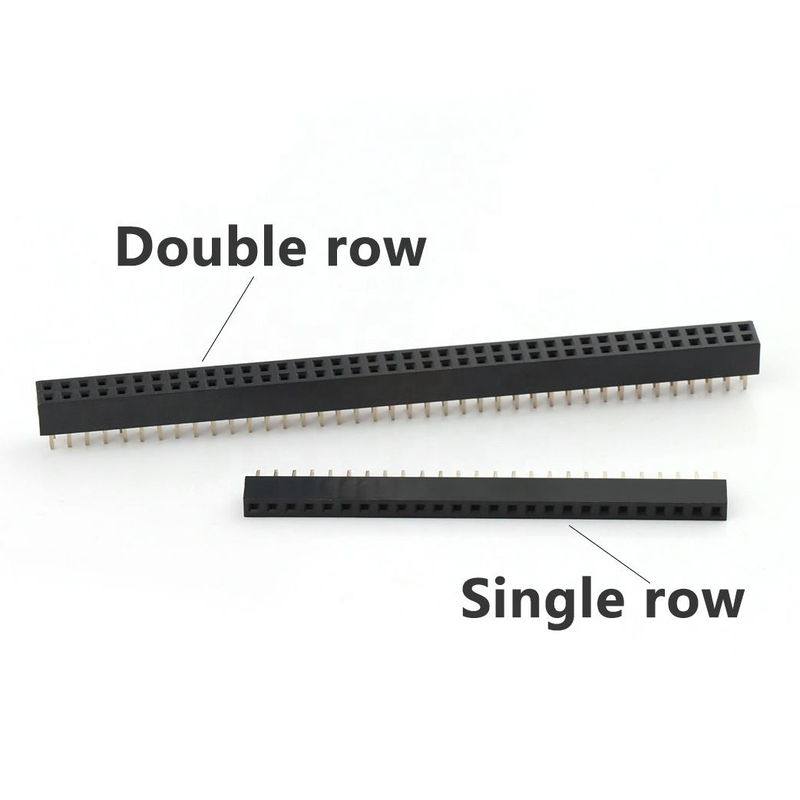

1. Çift sıralı 2x9Pin konfigürasyon, çok kanallı sinyal iletimi için toplam 18 kontak pozisyonu
2. SMT yüzeye montaj profili, otomatik reflow montajına uygun; PTH delme gerektirmez
3. Yüksek sıcaklık UL94V-0 PA6T yalıtkanı, reflow işlemi sırasında termal deformasyona dirençlidir
4. Fosfor bronz kontak terminalleri, tekrarlanan eşleşme döngüleri için iyi yay performansı sunar

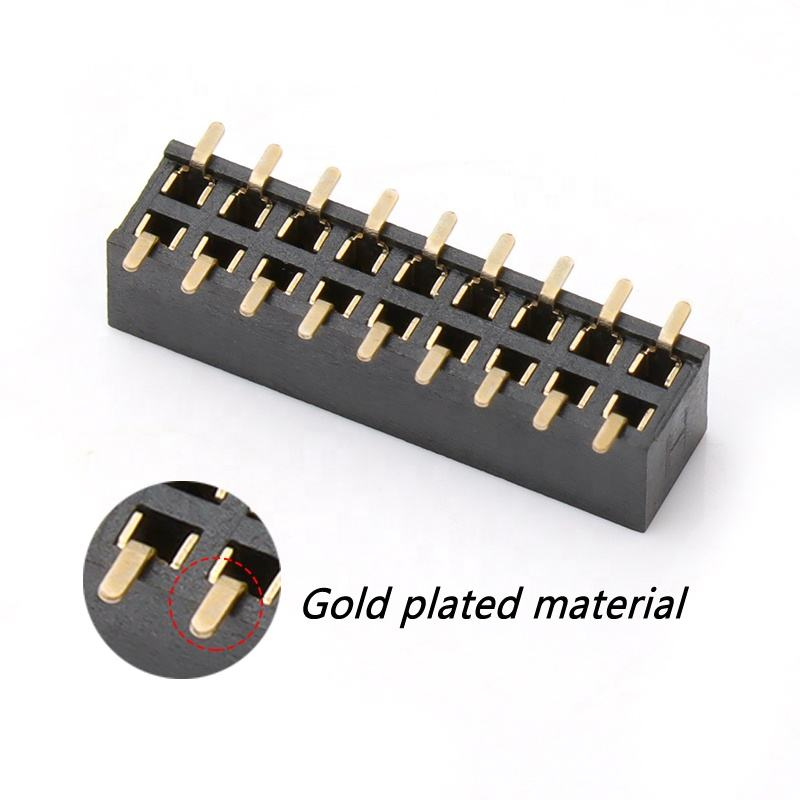

5. Esnek kaplama seçenekleri: maliyet ve korozyon direncini dengelemek için altın flaş/nikel üzeri kalay
6. Standart PCB kartı deseni, Altium, KiCad, Cadence için kolay kütüphane içe aktarma
7. Siyah gövde rengi; yüksek hızlı SMT toplama ve yerleştirme üretimi için tepsi ambalajı
8. Küresel pazar erişimi için RoHS ve REACH ile uyumludur

Ürün Avantajı

1. Yer tasarrufu sağlayan düzen: 2.0mm hatve, geleneksel 2.54mm headerlara kıyasla PCB kapladığı alanı azaltır, kompakt gömülü donanımlar için idealdir.
2. Seri üretime uygun: SMT tepsi ambalajlı tasarım, toplama ve yerleştirme makineleriyle sorunsuz çalışır, montaj işçilik maliyetini düşürür.
3. Güvenilir kontak performansı: Fosfor bronz terminaller, tekrarlanan takma işlemlerinden sonra kararlı yay kuvvetini korur, aralıklı sinyal hatalarını önler.
4. Mühendislik kolaylığı: Standart ayak izi, kullanıma hazır PCB kütüphanesi, donanım doğrulama döngüsünü kısaltır.
5. Maliyete duyarlı kaplama: genel sinyal uygulamaları için kalay kaplama; yüksek titreşimli / yüksek nemli çalışma ortamları için altın kaplama seçin.
6. Değiştirilebilirlik: ana akım piyasa eşdeğer parçalarıyla pin-pin uyumlu, yeniden tasarım yapmadan BOM ikamesini destekler.

Uygulama

• Gömülü kontrol kartları ve IoT ağ geçidi modülleri
• Endüstriyel sensör ve veri toplama donanımları
• Tıbbi yardımcı kontrol ekipmanları
• Akıllı ev kontrolcüsü PCBA
• LCD / ekran çevre birimi arayüz kartları
• Test ve ölçüm cihazı dahili ara bağlantısı
• Otomotiv iç güvenlik dışı elektronik montajları

Özelleştirme Seçenekleri

1. Hatveyi onaylayın: kesinlikle 2.0mm eşleşen erkek header seçin; 2.54mm hatve ile karıştırmak montaj hasarına neden olacaktır.
2. Montaj tipi: projeniz tam SMT işlem gerektiriyorsa bu SMT sürümünü seçin; manuel lehimleme baskınsa delikli tipi seçin.
3. Kaplama seçimi:
   • Kalay-nikel: iç mekan normal nemli sinyal devreleri için, uygun maliyetli.
   • Altın flaş kaplama: dış mekan, titreşim yoğun veya yüksek nemli çalışma senaryoları için.
4. Termal hatırlatma: PCB ped tasarımı önerilen kart desenimize uygun olmalıdır; reflow sırasında ped kısa devresinden kaçının.
5. Akım sınırı: her pin maksimum 2A; anma parametrelerinin ötesinde ağır güç kaynağı döngüleri için kullanmayın.
6. Eşleşme kontrolü: toplam 18 pin (2x9) gereksinimini doğrulayın; başka pin sayılarına ihtiyacınız varsa özelleştirme için bizimle iletişime geçin.
