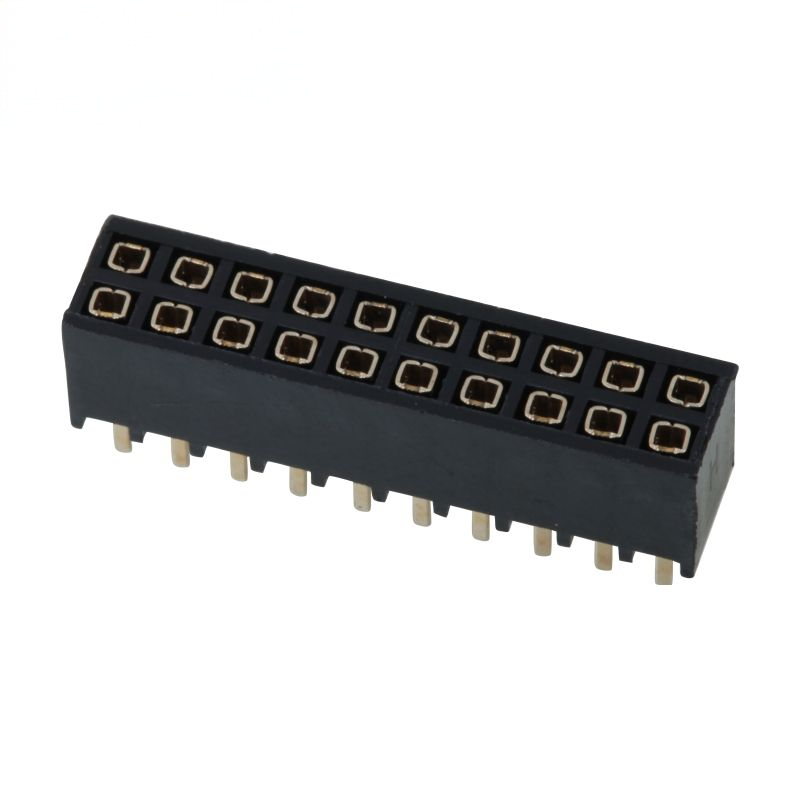

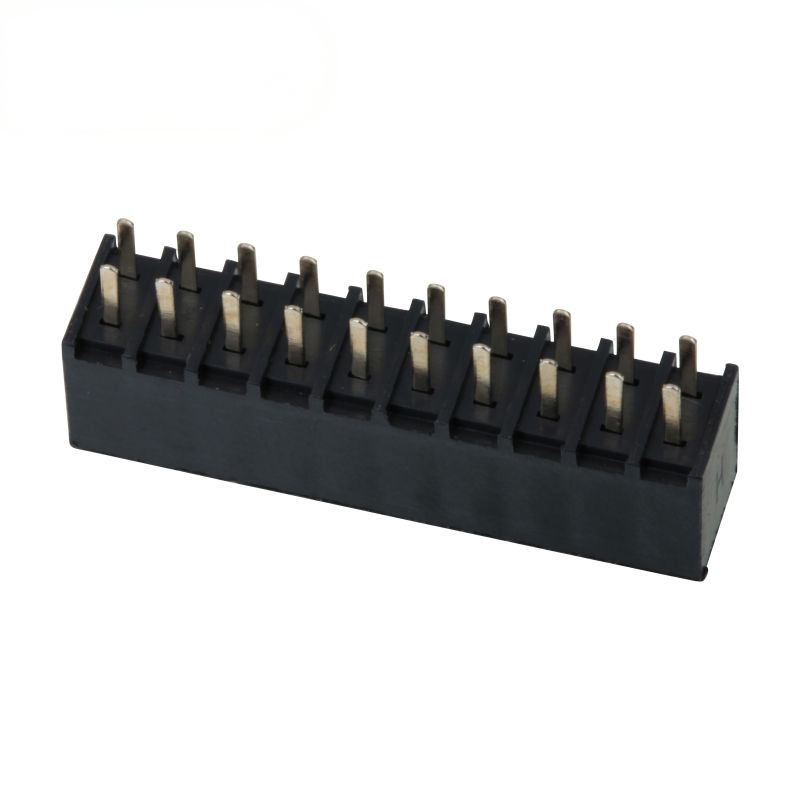

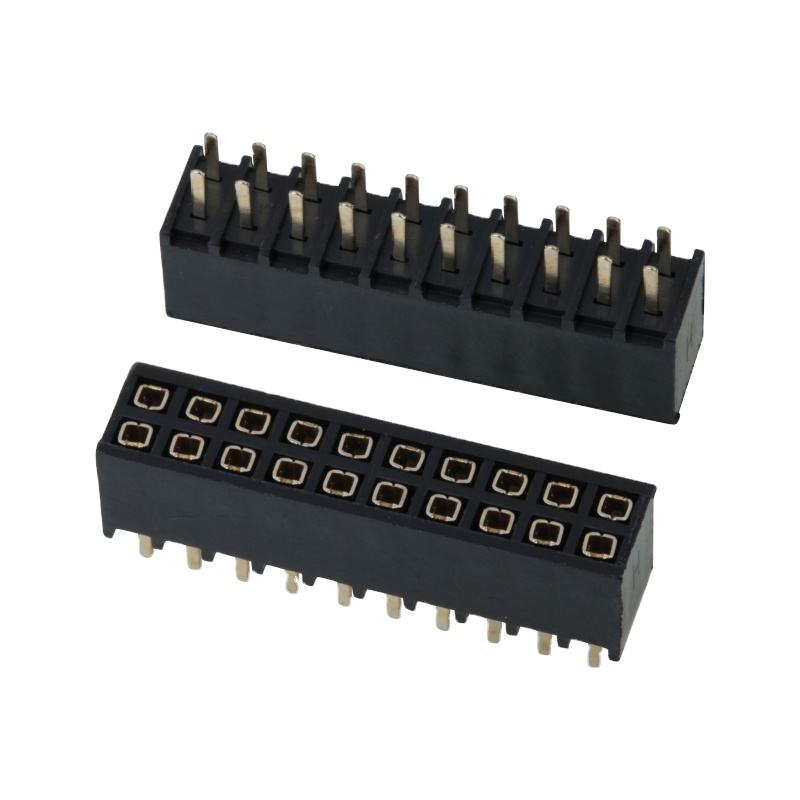

DIP Dişi Konnektör 2.54 mm Hatve Çift Sıra Dişi Düz Konnektör Soket Pin Şerit Konnektör

DIP Kadın Başlık 2.54 mm Pitch Çift Satır Kadın Düz Başlık Soket Pin Şerit Bağlantısı

Önemli Noktalar

• Endüstri standardı 2.54 mm (0.100") pitch çift sıra DIP delikli dişi başlık, standart 2.54 mm erkek iğne başlıklarıyla tam interoperabilite
• Fosfor-bronz temas terminalleri, opsiyonel altın/tin kaplama, titreşim altında istikrarlı temas ve sık çiftleşme
• UL94‐V0 yüksek sıcaklıklı PBT koruması, dalga kaynaklama ve manuel yeniden işleme süreçleriyle uyumludur
• Geniş iğne sayısı aralığı 2×2P-2×40P, OEM projeleri için özel iğne kuyruğu / yalıtım yüksekliği
• RoHS ve REACH uyumlu, maliyetli board-to-board yığma ve prototipleme bağlantı çözümü

Ürün Tanımı

Genel Mekanik Parametreler

Malzeme ve Elektriksel Özellikler

Çevre ve Lehimlendirme Rehberi

Ürün Özellikleri

1. Çift sıra dikey dikey DIP delikli montaj, çarpma ve titreşimlere karşı sağlam PCB mekanik demirleme
2. Standart 2.54 mm mesafe, ana akım 2.54 mm erkek başlık ayak izleri ve rafa hazır bileşenlerle tamamen uyumludur
3. Fosfor-bronz yay kontakları çiftleşme döngüleri boyunca tutarlı temas kuvvetini korur, temas gevşemesine direnir
4. Siyah PBT yalıtıcı UL94‐V0 alev gerileyici, deformasyon olmadan dalga kaynaklı termal gerilimi karşılar
5. Esnek kaplama seçenekleri: genel kullanım için teneke kaplama; sert ortamlarda antioksidan performans için nikel altındaki altın kaplama
6. Pin sayımı kapsamı: 2×2P'den 2×40P'ye kadar; özel pin kuyruğu uzunluğu ve koruma yüksekliği desteklenir
7. RoHS/REACH uyumlu, büyük hacimli montaj için toplu torba veya kutu ambalajında sunulur

Ürün Avantajı

1. Güçlü PCB tutma: DIP delikli lehimleme, titreşime eğilimli ekipmanlar için SMT başlıklarından çok daha iyi mekanik istikrar sağlar ve konektörün PCB'den kaldırılmasını önler.
2. Tam ekosistem uyumluluğu: 2.54 mm endüstri standart pitch, bileşen tedarik riski azaltır; ana akım piyasadaki eşdeğerlerin drop-in yerine geçmesi.
3. Çift satırlı yüksek yoğunluklu düzen: Çift sıra tasarımı, tek sıra çözümlere kıyasla daha kısa PCB ayak izi içinde daha fazla sinyal kanalı paketler, tablo alanını tasarruf eder.
4. Çift kaliteli kaplama çözeltisi: Tin kaplamalı varyant, ticari sınıf ürünler için BOM maliyetini kontrol eder; altın kaplamalı seçenek, açık hava / yüksek nemli uzun ömürlü cihazlar için oksidasyonu azaltır.
5. Hızlı proje tekrarı: Hızlı prototip oluşturmak için standarda hazır iğne sayıları; OEM seri üretimi için özel boyutlar mevcuttur.
6. Montaj dostu: İzolatör dalga kaynaklı ısı bozulmasına dayanır, SMT / dalga kaynaklı üretim hatlarında daha düşük montaj reddedilme oranı.

Uygulama

• Endüstriyel kontrol panelleri, PLC çevre modülleri
• Gömülü sistemler, tek kartlı bilgisayarlar, geliştirme kartları
• IoT sensör geçitleri, akıllı ev donanımı
• Test ve ölçüm ekipmanları
• Robotik yardımcı kontrol modülleri
• Otomobil iç mekan yardımcı elektronikleri
• Tıbbi kritik olmayan sinyal modülleri
• Tüketici elektroniği, prototipleme ve DIY ekipmanları

Kişiselleştirme Seçenekleri

1. Pin konfigürasyonunu onayla: Toplam iğne miktarını (2 × N) ve iki satır düzeni tanımlayın; erkek başlık alanı ve satır aralığının 2,54 mm'de kesinlikle eşleştiğini doğrulayın.
2. Montaj kontrolü: Güçlü mekanik şok direnci gerektiğinde DIP düz versiyonunu seçin; yan eşleştirme gerekirse dik açılı varyant seçin.
3. Plak seçimi:
   • Teneke kaplama: kapalı ticari cihazlar, normal nemli ortam, maliyet duyarlı projeler.
   • Altın kaplama: dış mekan, yüksek nem, uzun kullanım ömrü, sık sık fiş açma senaryoları.
4. PCB izinin doğrulanması: PCB delik çapının DIP iğnesi boyutuna uyduğunu doğrulayın; çevredeki bileşenlerle mekanik müdahaleden kaçınmak için yalıtım yüksekliğini kontrol edin.
5. Termal eşleşme: Dalga kaynaştırma işlemi uygulanırsa, yalıtım malzemesinin kaynaştırma sıcaklığı gereksinimini karşıladığını doğrulayın.
6. Gümrük gereksinimleri: Standart olmayan iğne kuyruğu uzunluğu, yalıtıcı yüksekliği veya özel iğne sayısı için çizim gönderin.
