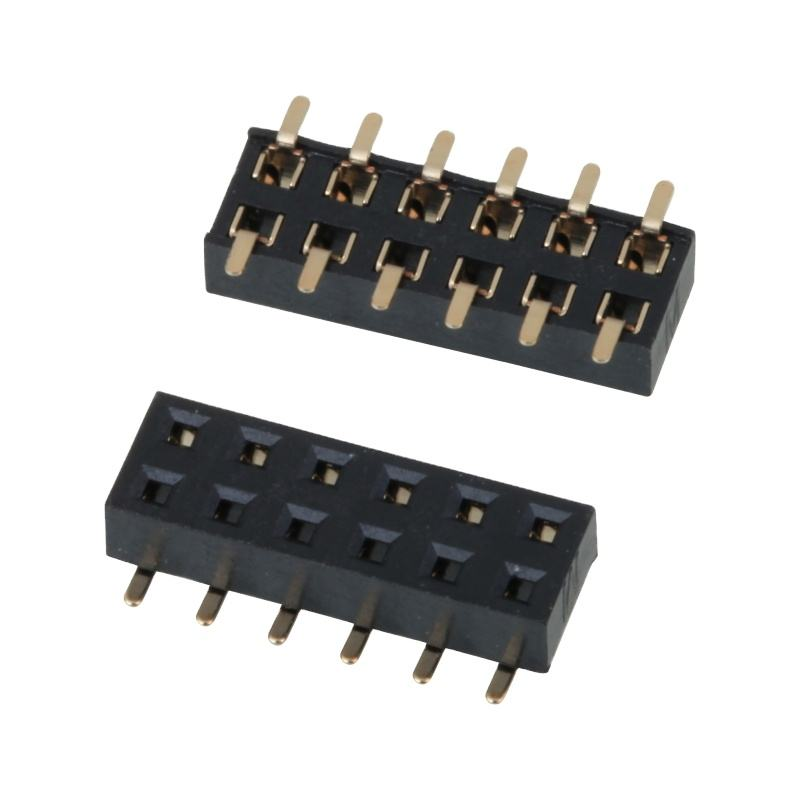

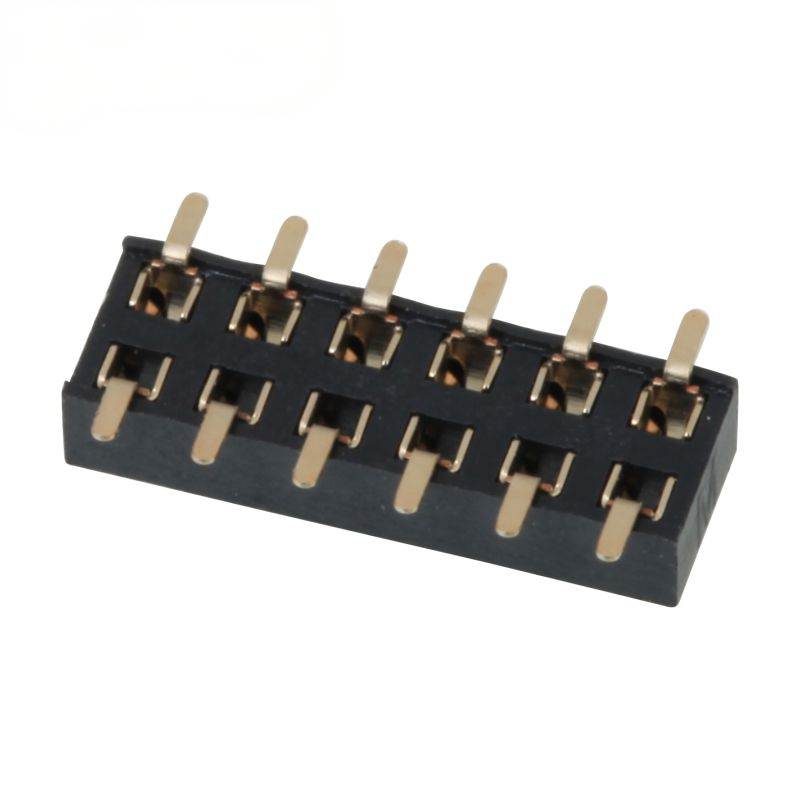

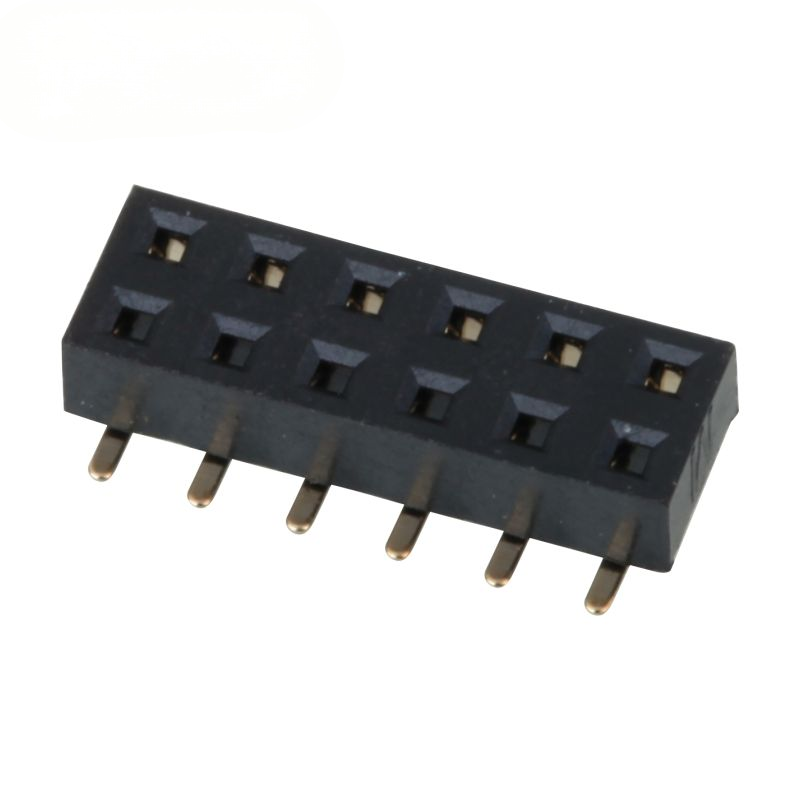

SMD 2.0mm Bağlantı Kadın Başlık Çift Satır Alt Giriş Altın Kaplama Pin Kadın Başlık

SMD 2.0mm Bağlantı Kadın Başlık Çift Satır Alt Giriş Altın Kaplama Pin Kadın Başlık

Önemli Noktalar

• Alt girişli SMT çift sıra tasarımı, kompakt yığılmış kart düzenleri için idealdir.
• 2.0 mm mesafe, ayak izinin azaltılmasını ve mekanik sağlamlığı 2.54 mm standardına karşı dengeler
• Altınla kaplanmış kontak iğneleri: düşük temas direnci, antioksidan, uzun süreli çalışma için istikrarlı sinyal iletimi
• Yüksek sıcaklıklı PA6T hücresi UL94V-0, geri akış lehimlemeyi destekler, otomatik montaj hatları için bant rulo ambalajı
• Geniş iğne sayısı özelleştirme: 2×2 2×40 konuma kadar, OEM iğne yüksekliği ve kaplama kalınlığı mevcuttur
• RoHS / REACH uyumlu, küresel endüstriyel elektronik gereksinimlerini karşılar

Ürün Tanımı

Genel Mekanik Parametreler

Malzeme ve Elektriksel Özellikler

Çevre ve Lehimlendirme Rehberi

Ürün Özellikleri

1. Alt giriş kanatlı SMT terminalleri; yalıtıcının üstünde bir iğne maruz kalmaz, PCB üst katmanındaki bileşen müdahalelerinden kaçınır
2. Çift sıra düzeni, 2,0 mm mesafe, 2×2'den 2×40 pozisyonlara kadar yapılandırılabilir iğne sayıları
3. İletişim: altın üstü nikel kaplamalı tunç alaşım tabanı; özelleştirilebilir altın kalınlığı (3 μin ~ 30 μin)
4. Ev: yüksek sıcaklıklı PA6T termoplastik, UL94V-0 alev gerilemesi, siyah renk, geri akış termal şoka dayanıklı
5. Bant ve rulo ambalaj standardı; prototip ve küçük parti üretimi için tüp ambalajı isteğe bağlıdır
6. Sıkı boyut tutarlılığı; istikrarlı çiftleşme gücü, tekrarlanan takma döngülerinden sonra aralıklı bağlantı riskini azaltır

Ürün Avantajı

1. Alt giriş SMT eşsiz değeri: Konteynerler yükseklik duyarlı bileşenleri doğrudan bağlantı alanının üzerine yerleştirebilir,Vertikal üst giriş SMD başlıklarına kıyasla kompakt yığılmış PCB düzeninin esnekliğini büyük ölçüde iyileştirir
2. Altın kaplama temasları oksidasyonu önler; nemli endüstriyel ortamlarda güvenilir bir şekilde çalışır ve sinyal devreleri için alan arıza oranını düşürür.
3. PA6T yüksek sıcaklıklı kaplama, kurşunsuz geri akış sırasında erime/deformasyon riskini ortadan kaldırır, standart SMT üretim hatlarıyla uyumludur, özel bir süreç ayarlaması gerekmez.
4. Geniş iğne sayısı aralığı + özelleştirilebilir kaplama kalınlığı, prototip Ar-Ge ve seri OEM projelerini destekler.
5. Istikrarlı çiftleşme gücü: ne çok gevşek, ne de montaj zorluğu yaratacak kadar sıkı.
6. Sıkı çıkış boyutlu denetim, tutarlı ayak izi; PCB tasarımınız için kolay ayak izi kütüphanesi oluşturma.

Uygulama

• Endüstriyel kontrol panelleri ve IoT geçit modülleri
• Gömülü bilgisayar, tek kartlı yardımcı bağlantı
• Akıllı ev donanımı, sensör modülleri
• Tıbbi yardımcı elektronik ekipman
• Ağ çevre donanımı
• Otomobil içi güvenlik dışı elektronik bileşikler
• Tüketici elektroniği, ekran çevre modülleri

Kişiselleştirme Seçenekleri

1. Pin sayısını onayla: sinyal/güç kanalı miktarına göre çift sıra pozisyonlarını (2×N) seç.
2. Montaj yönü: bunu seçinAlt giriş SMDPCB'nin üst tarafında sıfır iğne çıkıntıya ihtiyacınız olduğunda; delikli lehimleme gerekiyorsa seçmeyin.
3. Plaklama gereksinimi:
   • Sinyal / iç mekan tüketici cihazı: maliyet dengesi için altın flaş (3 μin ~ 6 μin)
   • Yüksek nemli endüstriyel ortam: daha yüksek altın kalınlığı ≥10 μin seçin
4. Geri akış durumu: Lehimleme profilimizi takip edin; en yüksek sıcaklık 245 °C'yi geçmesin.
5. Çiftleşme ortağı: standart 2,0 mm'lik yayla erkek iğne başlığı ile eşleşmelidir; toplu sipariş vermeden önce mekanik çiftleşme yüksekliğini doğrulayın.
6. Ambalaj: otomatik SMT için seçili bant rulo; laboratuvar prototipleme için tüp.
