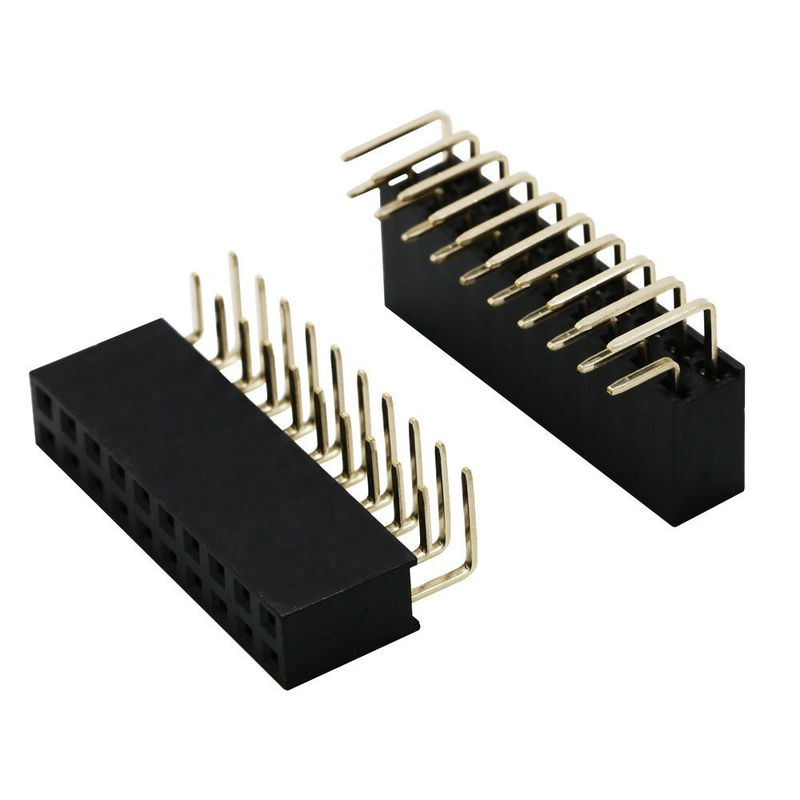

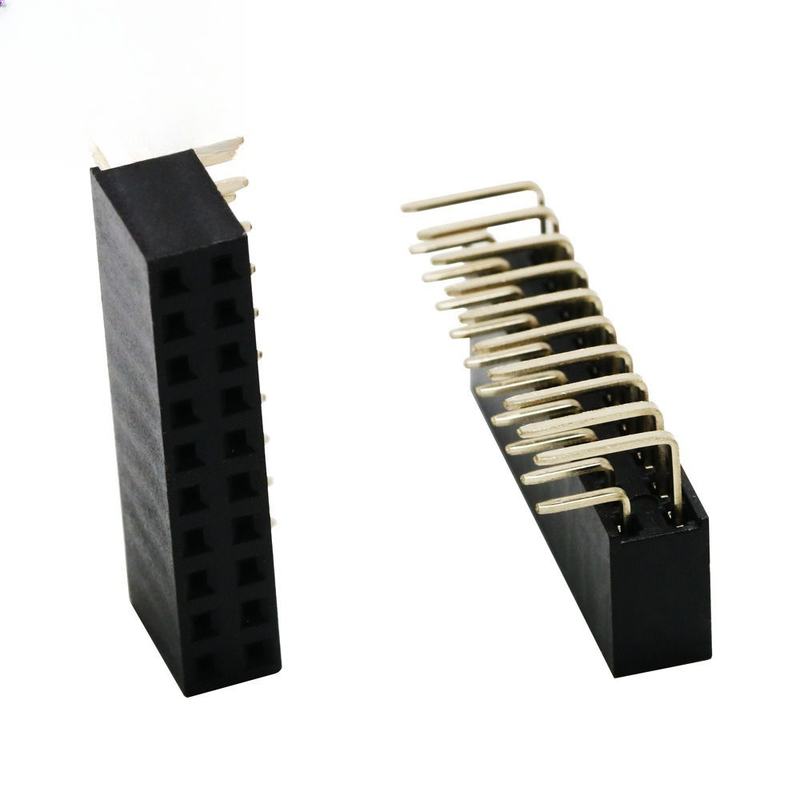

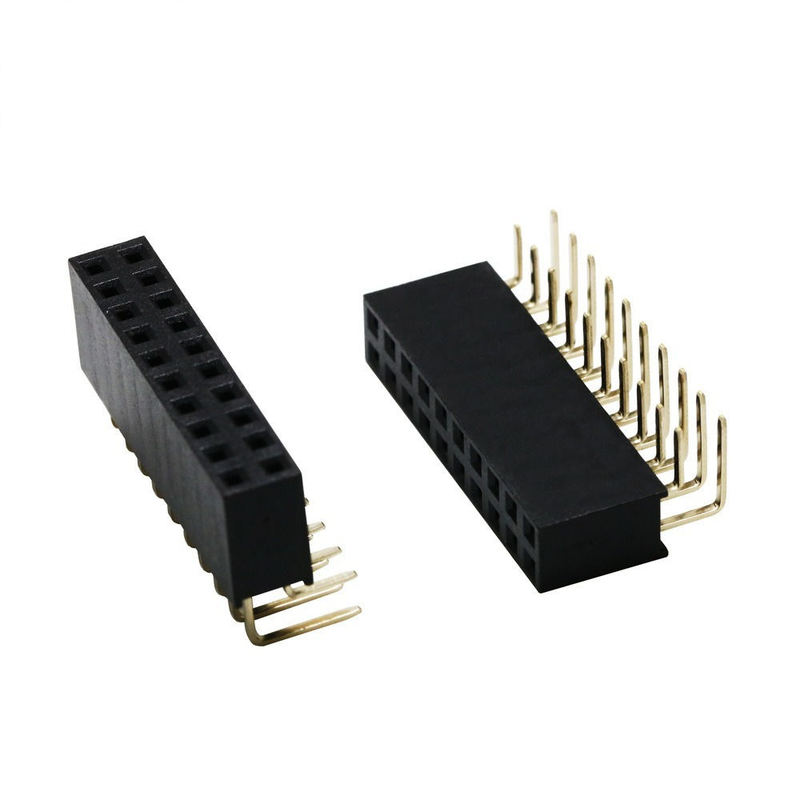

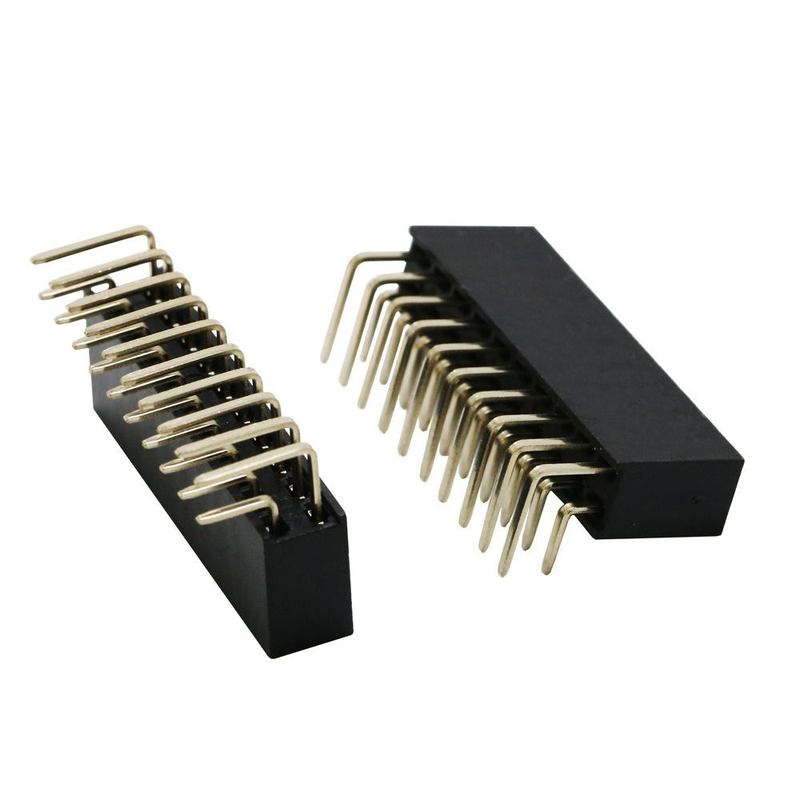

2X10P 20P Çift Satır Eğilmiş Kadın Başlık Çakma 2.54mm Pin PBT Malzeme Fosfor Bronz Bağlantılar

2X10P 20P Çift Satır Eğilmiş Kadın Başlık Çakma 2.54mm Pin PBT Malzeme Fosfor Bronz Bağlantılar

Önemli Noktalar

• 2 satır 20 pozisyon düz açılı eğilmiş kadın başlık, endüstri standardı 2.54 mm (0.100") mesafe, ana akım 2.54 mm erkek iğne başlıklarıyla uyumlu
• Fosfor-bronz çift kiriş temasları: istikrarlı yay gücü, düşük temas direnci, uzun çiftleşme döngüsü ömrü, titreşim ve sıcaklık döngüsü altında sıradan tunç temaslarından üstün
• UL94‐V0 alev gerileyici siyah PBT yalıtıcısı, dalga kaynak süreci için iyi ısı direnci, seri üretim montajı sırasında daha az kabın deformasyonu
• Yatay PCB-PCB / board-to-cable yönlendirmesi için dik açılı bükülmüş bitiş, dikey kablo alanını tasarrufu sağlar; OEM projeleri için özelleştirilebilir kaplama ve iğne sayısı
• RoHS & REACH uyumlu, istikrarlı seri tutarlılığı, küçük parti prototipleri ve büyük hacimli üretim siparişlerini destekler

Ürün Tanımı

Genel Mekanik Parametreler

Malzeme ve Elektriksel Özellikler

Çevre ve Lehimlendirme Rehberi

Ürün Özellikleri

1. Çift sıra 2×10P (toplam 20 pin), 2,54 mm mesafe, yatay montaj için düz açılı bükülmüş delik sonu
2. Fosfor-bronz çift kiriş temas yapısı, şok ve titreşim senaryoları altında güvenilir temas basıncını korur
3. PBT yalıtıcısı UL94-V0 derecelendirilmiş, lehimleyici ısıya karşı mükemmel termal kararlılık, sıcaklık dalgalanması altında çatlak önleyici
4. Çeşitli kaplama seçenekleri: genel sinyal için teneke üstü nikel; yüksek güvenilirlik / nemli ortam uygulamaları için nikel üstü altın flaş
5. Standart 0.64 mm kare pin çiftleme arayüzü, küresel ana akım 2.54 mm pin başlık serisi ile birlikte çalışır
6. RoHS uyumlu, özelleştirilebilir iğne sayıları, kaplama kalınlığı, müşterilerin çizim gereksinimlerine göre çubukların yeri

Ürün Avantajı

1. İletişim Güvenilirliği Yükseltme: Fosfor-bronz yay temasları sıradan tunçla karşılaştırıldığında, daha iyi gerginlik gevşeme direnci; temas yay gücü tekrarlanan fişlerden sonra tutarlı kalır,titreşim ekipmanlarında aralıklı sinyal arızası riskini azaltır.
2. Toplantı Dostu Konutlar: PBT malzemesi yüksek dalga kaynak sıcaklığına dayanıklıdır; seri üretim sırasında düşük konut deformasyon oranı, ucuz naylon alternatiflerine kıyasla daha düşük PCB yeniden işleme oranı.
3. Uzay tasarrufu yapısı: Düz açılı bükülmüş tasarım, sınırlı dikey iç yüksekliğe sahip cihazlar için ideal olan yatay bağlantıyı gerçekleştirir; kapamanız için esnek mekanik yapı tasarımı.
4. Karşılıklı marka uyumluluğu: Endüstri standardı olan 2.54 mm erkek başlıklara tamamen uyuyor; diğer marka eşdeğerlerini değiştirirken ek değişiklik yapılması gerekmiyor.
5. Esnek Ticaret Şartları: Küçük MOQ prototip desteği, kitle hacmi maliyet optimizasyonu; özel projeler için mevcut kaplama kalınlığı, konumlandırma çubuğu ve pin sayısı modifikasyonu.

Uygulama

• Endüstriyel kontrol panelleri, PLC çevresel modülleri, sensör sinyal iletimi
• IoT donanımı, geçit, gömülü geliştirme panoları
• Akıllı ev cihazları, ev kontrolü PCBA
• Test ve ölçüm ekipmanı, enstrüman iç sinyal bağlantısı
• Otomobil yardımcı elektronikleri, güç kaynağı modülü sinyal bağlantısı
• Tıbbi kritik olmayan sinyal PCBA'ları, robot kontrol alt panelleri

Kişiselleştirme Seçenekleri

1. Montaj yönünü onaylayın:90 derece eğilmiş dik açılı tip; dikey üst giriş çiftleşmesi gerekirse düz tipi seçin.
2. Çiftleşme ortağını doğrulayın: standart 2,54 mm kare pinli erkek başlık (0,64 mm pin boyutu) ile eşleştirilmelidir.
3. Plakayı seçin:
   • Teneke-nikel: genel kapalı sinyal uygulamaları için uygun maliyetli
   • Altın-nikel kaplama: yüksek nem, titreşim ortamı veya uzun ömürlü ekipman için seçin
4. PCB notu: PBT erimeyi önlemek için ısıtma sıcaklığını ve zamanını belirtilen aralıkta tutun.
5. Yerleme çubuklarına, özel iğne sayısına veya özel kaplama kalınlığına ihtiyacınız varsa, teklif için çiziminizi bize gönderin.
