2.54mm Pitch Siyah 2x5pin Box Header Konnektör DIP Çift Sıra Pin Soket Özelleştirilebilir Header'lar ve Tel Yuvaları

2.54mm Hatveli Siyah 2x5pin Kutulu Konnektör DIP Çift Sıralı Pin Soket Özelleştirilebilir Konnektörler ve Kablo Yuvaları

Öne Çıkanlar

• 2.54mm endüstri standardı 0.1'' hatve, çift sıralı 2x5Pin (10 pozisyon) DIP delikten montaj, doğrudan ana IDC şerit kablo gruplarıyla uyumlu
• Ters eşleşmeyi ve toplu montaj sırasında pin bükülmesini önleyen, ters eşleşme önleyici anahtar yuvasına sahip korumalı siyah PBT UL94V-0 gövde
• Pirinç kare kontaklar altın/kalay kaplama seçeneklerini destekler, titreşim koşulları altında kararlı sinyal iletimi
• Tam özelleştirme: pin uzunluğu, eksik pin, kaplama kalınlığı, kablo-yuva eşleştirmesi mevcut; küresel projeler için RoHS ve REACH uyumlu
• Sağlam delikten DIP lehimleme, endüstriyel sınıf PCB uygulamaları için üstün mekanik tutma kuvveti sağlar

Ürün Açıklaması

Genel Mekanik Parametreler

Malzeme ve Elektriksel Özellikler

Çevre ve Lehimleme Kılavuzu

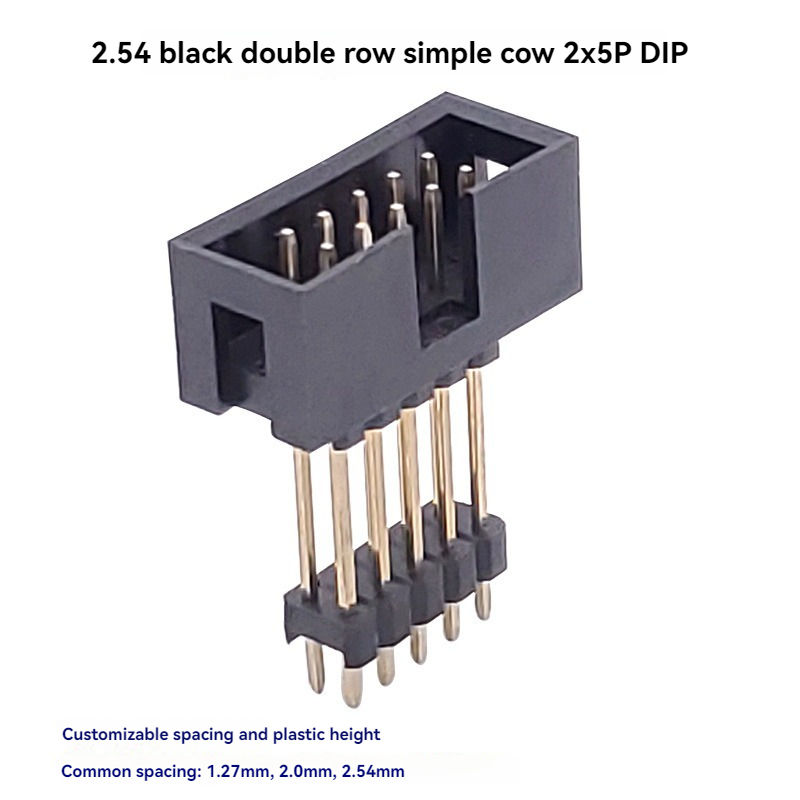

Bu 2.54mm hatveli 2x5Pin çift sıralı kutulu konnektör (korumalı konnektör), bir DIP delikten tip erkek PCB konnektörüdür. Koruyucu plastik bir kılıf ve polarizasyon anahtarı ile donatılmış olup, kablo-kart ve kart-kart ara bağlantıları için tasarlanmıştır, 2.54mm IDC şerit kablo soketleriyle yaygın olarak eşleştirilir. Siyah alev geciktirici yalıtkan üretim stabilitesini sağlar. Prototip, seri üretim ve OEM proje gereksinimlerini karşılamak için özel pin boyutları, kaplama özellikleri ve eşleştirilmiş kablo yuvalarını destekliyoruz.

Ürün Özellikleri

1. Standart 2.54mm hatve, çift sıralı 2x5P toplam 10 kontak, DIP düz delikten PCB montajı
2. Korumalı gövde, taşıma, montaj ve nakliye sırasında pinleri deformasyona karşı korur
3. Hacimli üretimde ters takmayı önlemek ve kısa devre riskini azaltmak için dahili polarizasyon anahtar yuvası
4. Siyah PBT UL94V-0 alev geciktirici gövde, geniş çalışma sıcaklığı aralığı
5. Kare pirinç kontak pinleri, çoklu kaplama alternatifleri (kalay, altın flaş, seçici altın)
6. Yüksek derecede özelleştirilebilir: pin uzunluğu, özel eksik pin düzeni, özelleştirilmiş kaplama kalınlığı, eşleştirilmiş kablo yuvaları
7. RoHS, REACH uyumlu; otomatik montaj ve manuel lehimleme iş akışları için uygundur
8. Hazır 2.54mm IDC düz şerit kablo konnektörleriyle mükemmel birlikte çalışabilirlik

Ürün Avantajı

1. Hata önleyici montaj: Kılıf + polarizasyon anahtarı, ters takma hasarını ortadan kaldırır, korumasız pin konnektörlerine kıyasla seri üretim için kusurlu oranını düşürür
2. Güçlü mekanik güvenilirlik: DIP delikten lehimleme, SMT versiyonundan çok daha güçlü PCB tutuşu sağlar, şok ve titreşim senaryolarında iyi performans gösterir
3. Geniş uyumluluk: Hazır 2.54mm IDC şerit kablo soketleriyle tam uyumludur, mühendisler için bileşen tedarik döngüsünü kısaltır
4. Esnek özelleştirme yeteneği: Standart olmayan proje talepleri için değiştirilmiş pin uzunluğunu, eksik pin tasarımını, değişken altın kalınlığını ve destekleyici kablo yuvalarını destekler
5. Maliyet-performans dengesi: Yüksek hacimli tüketici ürünleri için kalay kaplı versiyon; tekrarlanan eşleşme testleri / hata ayıklama portları için altın kaplamalı varyant; tek bir parça numarası platformu birden fazla maliyet katmanını kapsar
6. Tutarlı kalite kontrolü: Eşleşme tutarlılığını parti-parti garanti etmek için kare pinler ve gövde anahtar konumu üzerinde sıkı boyutel denetim

Uygulama

• Endüstriyel kontrol modülleri, PLC çevre sinyal arayüzleri
• IoT cihazları, ağ geçidi ve sensör dahili ara bağlantıları
• Tıbbi yardımcı ekipmanlar (implant olmayan), test ve ölçüm aparatları
• Otomasyon ekipmanları, servo sürücü sinyal transferi
• Tüketici elektroniği, ev aletleri ana kart bağlantıları
• Robotik, güvenlik izleme donanımı
• Prototipleme kartları, geliştirme kitleri, eğitim elektronik ekipmanları

Özelleştirme Seçenekleri

1. Montaj tipi: PCB'nin üst tarafından dikey olarak eşleşen konnektör fişleri takıldığında bu DIP düz versiyonu seçin; kablo PCB kenarından yatay olarak çıkıyorsa dik açılı varyantı seçin
2. Kaplama seçimi:
   • Kalay kaplama: Tek seferlik nihai ürün montajı için en iyisi, uygun maliyetli
   • Altın flaş / seçici altın: Test arayüzleri, hata ayıklama portları, sık sık takılıp çıkarılması gereken modüller için seçin
3. Eşleşen çifti onaylayın: PCB tasarlarken, eşleşen partnerin standart 2.54mm IDC şerit soketi olduğunu doğrulayın; yalnızca hatve değerine güvenmeyin, gövde ana hatlarını ve anahtar konumunu iki kez kontrol edin
4. Pin-uzunluk özel: 1.6 mm PCB için standart pin uzunluğu; kalın veya ince devre kartları için daha uzun / daha kısa delikten pinlere ihtiyacınız varsa bize bildirin
5. Çevresel koşul: Yüksek titreşimli bir endüstriyel ortam için, daha iyi eşleşme önleyici koruma için korumasız bir pin konnektörü yerine bir DIP kutulu konnektörü tercih edin
6. Özel düzen: Eksik pin düzeni veya özelleştirilmiş anahtar çentik konumu gerektiriyorsanız mühendislik ekibimizle iletişime geçin
