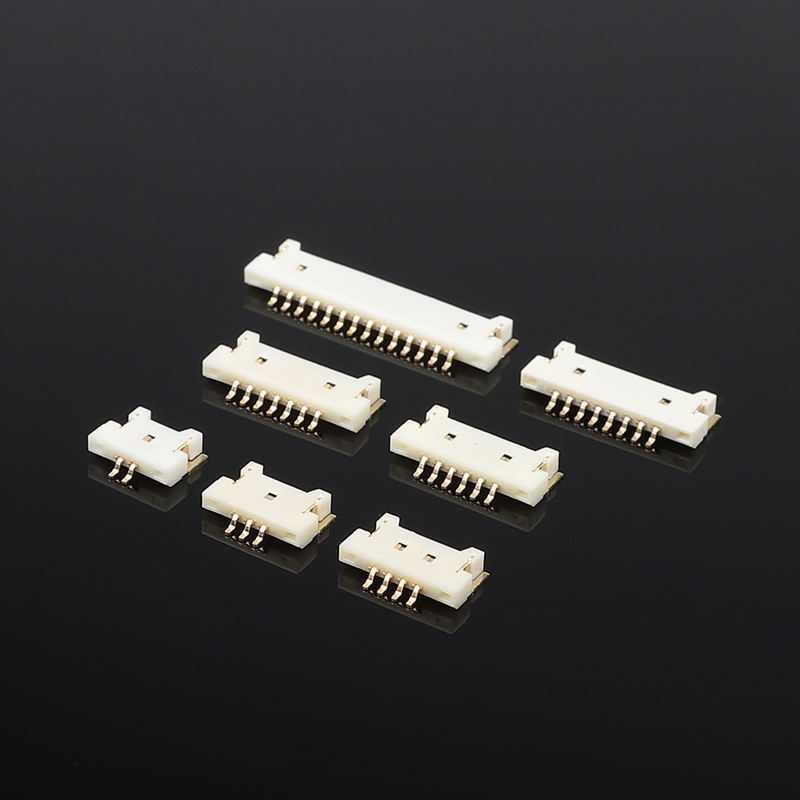

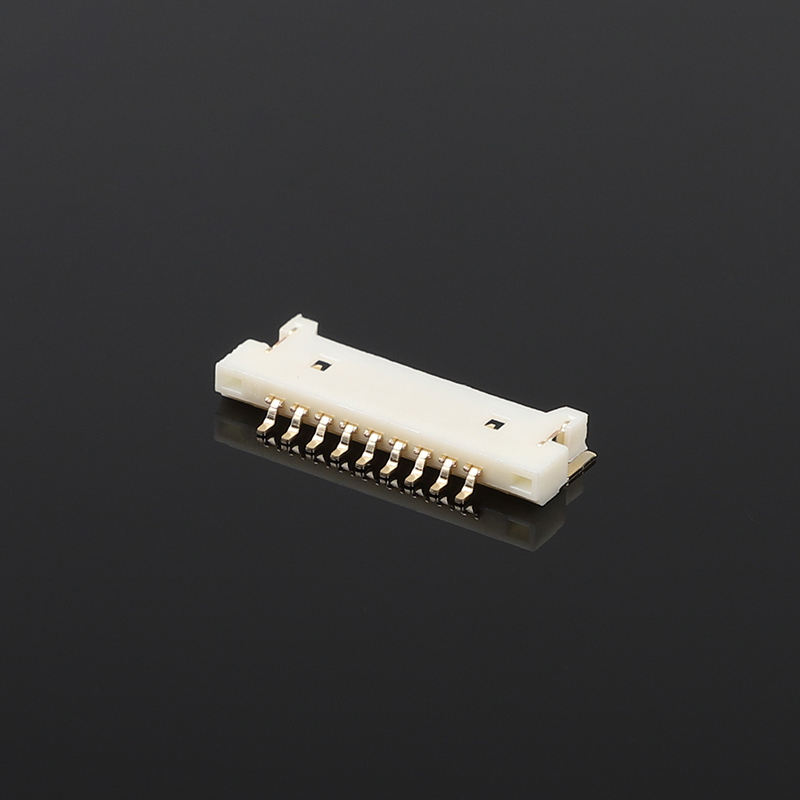

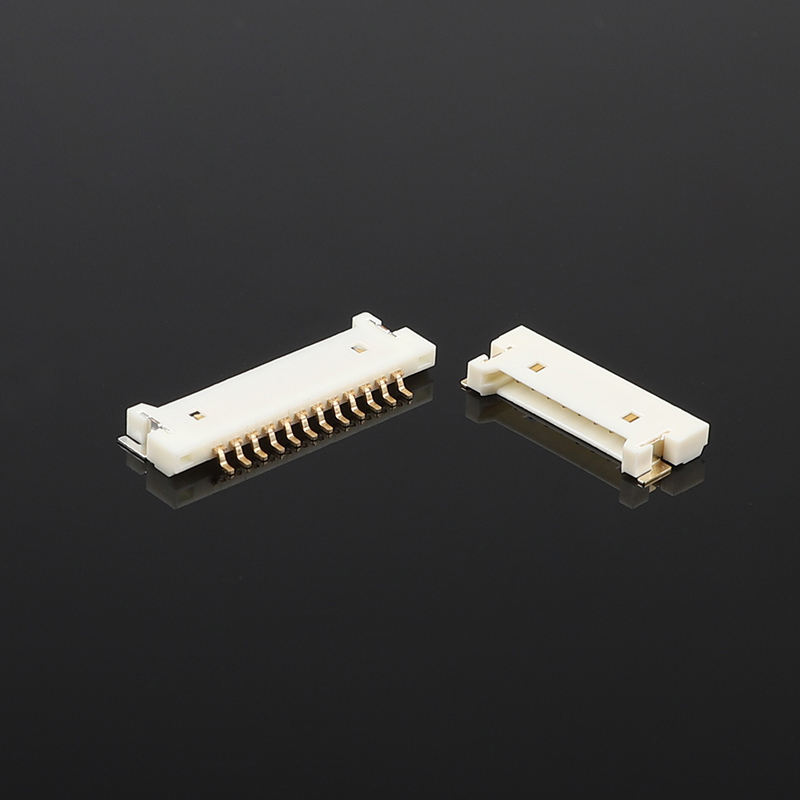

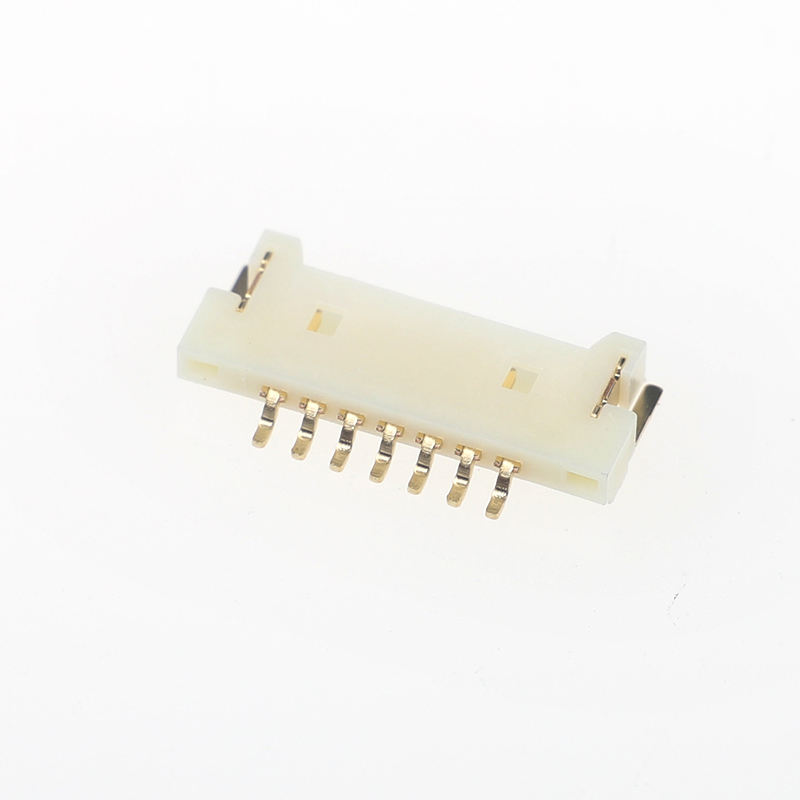

1.25 Ultra‑İnce Yatay Patch Tam Altın Kaplama Konnektör | WT125JW
Ürün Öne Çıkanlar
- 1.25mm hatveli ultra‑düşük profilli yatay SMD dişi soket, Molex 51146 serisi için doğrudan değiştirilebilir
- Oksitlenmeye karşı tam altın kaplama kontak, titreşim ve nemli ortamda kararlı sinyal
- 2‑20 pozisyon mevcut, yüksek‑hızlı SMT montajı için bant ve makara ambalajı
- Kutuplu + sürtünme‑kilitli yanlış‑eşleşmeyi önleyici tasarım, kazara bağlantı kesilmesini önler
- RoHS / REACH uyumlu, kurşunsuz yeniden akış lehimleme için yüksek‑sıcaklık UL94V‑0 gövde
Teknik Özellikler
Genel Mekanik Parametreler
| Öğe |
Özellik |
| Hatve |
1.25 mm |
| Tip |
Yatay SMD Dişi Soket (Kablodan‑Panele) |
| Pin Sayısı |
2‑20 Pozisyon |
| Sıra |
Tek Sıra |
| Eşleşme Yönü |
Yatay / PCB'ye Dik Açı |
| Montaj |
Yüzey‑Montaj SMD, Bant ve Makara ambalajı |
| Kutuplama |
Evet, yanlış‑takmayı önleyici |
| Kilitleme |
Güvenli eşleşme için sürtünme kilidi |
| Çapraz Referans |
Molex 51146 serisi |
Malzeme ve Elektriksel Özellikler
| Öğe |
Özellik |
| Kontak Malzemesi |
Fosfor Bronz |
| Kontak Kaplaması |
Nikel taban üzerine tam altın kaplama |
| Gövde Malzemesi |
Yüksek‑sıcaklık termoplastik, UL94V‑0 |
| Anma Akımı |
1A pin başına (AWG 28‑32) |
| Anma Gerilimi |
125V AC/DC |
| Maks. Kontak Direnci |
≤ 20 mΩ |
| Min. İzolasyon Direnci |
≥ 1000 MΩ |
| Dayanım Gerilimi |
500V AC / 1 min |
Çevresel ve Lehimleme Kılavuzu
| Öğe |
Özellik |
| Çalışma Sıcaklığı |
-40 ℃ ~ +105 ℃Alibaba.co... |
| Depolama Sıcaklığı |
-25 ℃ ~ +60 ℃ |
| Lehim Profili |
Kurşunsuz SMT yeniden akışına uyumlu (Tepe 260 ℃ maks.) |
| Uyumluluk |
RoHS, REACH |
| Not |
Yeniden akış lehimlemesi sırasında veya sonrasında mekanik gerilim uygulamayın |
Ürün Özellikleri
- Ultra‑ince yatay dik‑açılı SMD montajı, ince cihaz tasarımı için düşük kart alanı kullanımı
- Fosfor bronz kontak tabanı tam altın kaplamalı, düşük kontak direnci, mükemmel korozyon‑önleyici ve oksidasyon‑önleyici performans
- Ters takmayı önlemek için kutuplu anahtarlama özelliği; dahili sürtünme kilidi kararlı eşleşmeyi sağlar, titreşim şokunda düşme‑önleyici
- Gövde: yüksek‑sıcaklığa dayanıklı UL94V‑0 termoplastik, standart kurşunsuz yeniden akış lehimleme profiliyle uyumlu
- 2‑20 pozisyon yapılandırılabilir; Molex 51146 PCB ayak iziyle kesinlikle eşleşir, PCB modifikasyonu olmadan doğrudan değiştirilebilir
- Otomatik alma‑ve‑yerleştirme için bant‑ve‑makara taşıyıcısı; OEM projeleri için özel pin sayıları ve kaplama seçenekleri mevcut
Ürün Avantajları
- Doğrudan değiştirilebilir: 1:1 ayak izi Molex 51146 ile uyumlu, PCB yeniden tasarımı gerekmez, proje döngüsünü ve BOM geçiş riskini kısaltır
- Tam altın kaplama kontak: Standart kalay‑kaplamalı versiyona kıyasla, yüksek‑nem, titreşime‑yatkın, uzun‑ömürlü uygulamalar için daha iyi performans, daha düşük aralıklı‑bağlantı riski
- Üretim‑dostu: Optimize edilmiş SMD ped düzeni, kararlı bant‑ve‑makara taşıyıcısı, seri üretim için yüksek alma‑ve‑yerleştirme verimi
- Esnek özelleştirme: OEM/ODM projeleri için özel pin sayısı, kaplama kalınlığı, özel ambalaj desteği
- Maliyeti‑optimize edilmiş alternatif: Kararlı yerli tedarik zinciri, ithal orijinal parçalara kıyasla daha kısa teslim süresi, orta‑yüksek hacimli siparişler için rekabetçi toplam maliyet
Uygulama
- Tüketici Elektroniği: Küçük ev aletleri, giyilebilir cihazlar, akıllı paneller, taşınabilir ekipmanlar
- Ekran ve Dokunmatik Modül: LCD / OLED ekran dahili sinyal bağlantısı, dokunmatik ekran modülleri
- Endüstriyel Kontrol: Kompakt sensörler, küçük kontrolörler, güvenlik ve alarm ekipmanları
- Tıbbi Cihaz: Taşınabilir tıbbi cihazlar (yalnızca sinyal‑seviyesi bağlantısı)
- IoT ve Akıllı Donanım: Akıllı sensör düğümleri, minyatür iletişim modülleri
Müşteri Seçim Rehberi
- Pin sayısı seçimi: Gerçek sinyal/güç kanallarını onaylayın; buna göre 2‑20P seçin. PCB alanından tasarruf etmek için aşırı‑belirtilmiş pin sayısından kaçının.
- Kaplama seçimi: Yüksek nem, titreşim, uzun hizmet‑ömrü gereksinimi için tam altın‑kaplamalı versiyonu seçin; maliyet‑hassasiyeti olan genel‑amaçlı projeler için kalay‑kaplamalı alternatif mevcuttur.
- PCB tasarımı: WT125JW önerilen ped düzenini izleyin (Molex 51146 ayak iziyle aynı). Ped boyutunu keyfi olarak değiştirmeyin.
- Eşleşme hatırlatıcısı: 51146 serisiyle uyumlu eşleşen muhafaza ve sıkma terminallerini kullanın; AWG 28‑32 tel ölçüsünü uygulayın.
- Montaj: Otomatik SMT için bant‑ve‑makara kullanılmalıdır; manuel montaj yalnızca küçük‑parti prototipleri için izin verilir.
- Lehimleme: Kurşunsuz yeniden akış sıcaklık eğrisini kesinlikle izleyin; ikincil tekrarlanan yüksek‑sıcaklık yeniden akışından kaçının.
SSS
1. S: Kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, katalog almak için çevrimiçi olarak bizimle iletişime geçebilir veya E-posta gönderebilirsiniz.
2. S: Ürünü kataloğunuzda bulamıyorum, bu ürünü benim için yapabilir misiniz? C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini değil. İhtiyacınız olan ürünü ve ne kadar istediğinizi bize bildirmeniz yeterlidir. Eğer bizde yoksa, yeni bir kalıp tasarlayıp üretebiliriz. Referansınız için, sıradan bir kalıp yapmak yaklaşık 35-45 gün sürer.
3. S: Örnek sağlayabilir misiniz? Bu örnekler ücretsiz mi?
C: Evet, test için 5-10 adet konnektör ücretsiz numune sağlıyoruz. Ancak nakliye ücretini ödemeniz gerekir
4. S: Teslimat süreniz ne kadar?
C: Stok malları 1 gün içinde teslim edilir; özelleştirilmiş mallar 5-7 gün içinde teslim edilir
5. S: Siparişimi nasıl gönderebilirim?
C: Küçük paketler için, DHL, FedEx, UPS, TNT, EMS gibi Ekspres ile gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için, Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonları kullanıyoruz. Teslimat sırasında oluşan herhangi bir ürün hasarından biz sorumluyuz.
6. S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeyebilir miyim?
C: T/T (Banka havalesi), Western Union ve PayPal kabul ediyoruz. Fatura ile aynı miktarı alabildiğimizden emin olun. Ve RMB ile ödeme yapabilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolü nasıl?
C: ISO9001'e kesinlikle uyun, IQC, OQC, IPQC, QA Kalite departmanımızın %10'unu oluşturur. Tüm ürünlerimiz CCD ile test edilecektir.
8. S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Bir fiyat listeniz var mı?
C: Tüm ürünlerimizin bir fiyat listesi yok. Çok fazla ürünümüz olduğu için, hepsinin fiyatlarını bir listeye koymak imkansızdır ve malzeme maliyeti ve miktar nedeniyle fiyatlar sürekli değişmektedir. Ve ihtiyacınız olan tüm ürünlerin bir listesini bize verebilirsiniz; dikkatlice tek tek kontrol edip size bir özellik ve fiyat listesi vereceğiz
9. S: Özelleştirilmiş ürünler ve özelleştirilmiş ambalaj yapabilir misiniz?
C: Evet. Daha önce müşterilerimiz için çok sayıda özelleştirilmiş ürün yaptık (çoğunlukla kablo demetleri). Özelleştirilmiş ambalaj konusunda, logonuzu veya diğer bilgileri pakete koymamızda sorun yok. Sadece ek maliyet getirdiğini belirtmek gerekir.
10. S: Hangi sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
