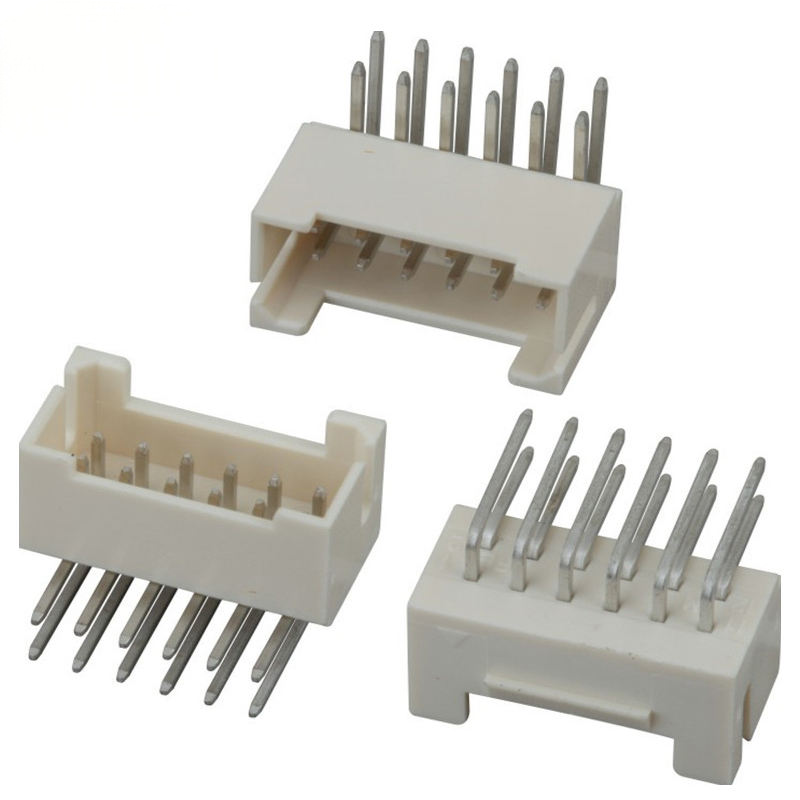

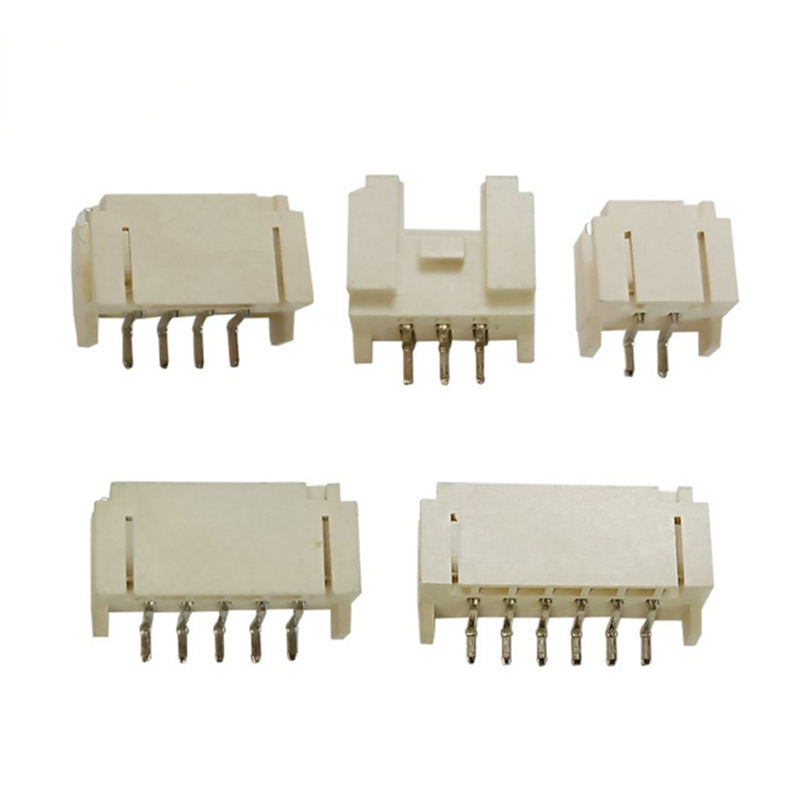

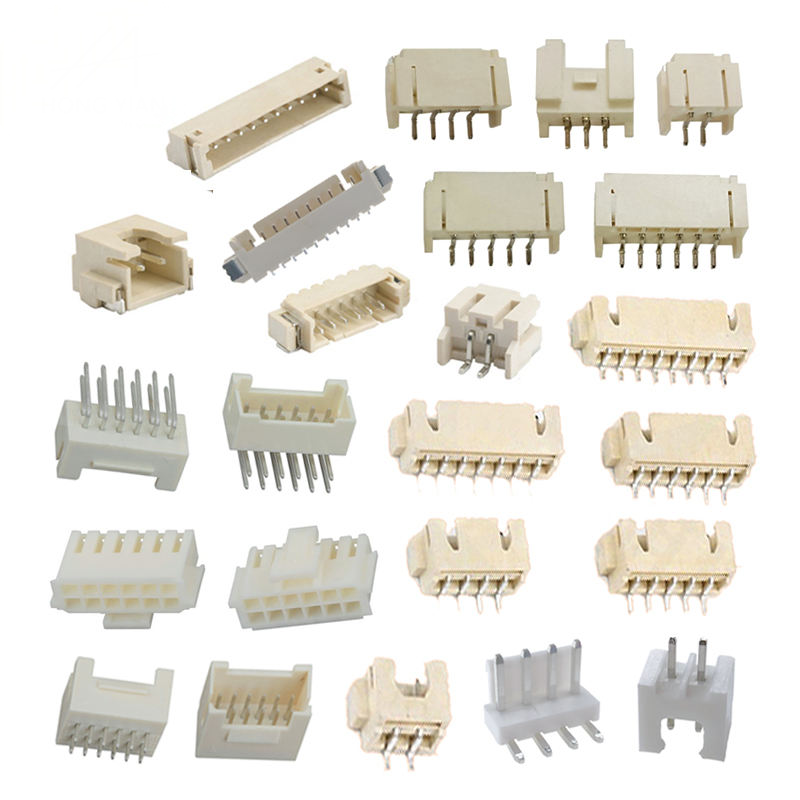

Kablodan Yatay'a Uyumlu JST 1.25mm / XH 2.54mm / PH 2.0 Crimp Dikey ve Düz açılı Erkek Wafer Evi 2510 PCB Bağlayıcıları
Ürün Özellikleri
- Çoklu tonlama platformu:1.25 mm / PH2.0 mm / XH2.54 mm / 2510 2.54 mm, JST ayak izi standartlarına uygun düşme
- Çift montaj seçeneği:Dikey (Düz) ve Sağ açılı (R/A 90°) erkek wafer başlıklarıStandart PCB montajı için THT delik
- Tam kırpma biçimi sistemi: PCB başlığı + plastik koruma + kırpma terminalleri, pin sayısı 2-20P tek sıra
- RoHS ve REACH uyumlu; UL94-V-0 yalıtım malzemesi; istikrarlı sinyal ve güç iletimi için teneke kaplamalı fosfor-bronz temaslar
- Seri üretimi için optimize edilmiş: istikrarlı crimp performansı, düşük ekleme gücü çiftleşmesi, orijinal marka parçalarına karşı rekabetçi maliyet
Teknik özellikler
Genel Mekanik Parametreler
| Ürün |
Spesifikasyon |
| Kullanılabilir Topu |
1.25 mm / PH2.0 mm / XH2.54 mm / 2510-2.54 mm |
| Pin Sayısı |
2-20 pozisyon, tek satır |
| Montaj Tipi |
Dikey (Düz 180°), Düz açı (R/A 90°), THT Çapraz |
| Çiftleşme Döngüleri |
En az 300 döngü |
| Uygulanabilir Kablo AWG |
AWG#30-#22 (altınlık varyantına bağlı) |
| PCB Kalınlığı Destek |
1.6 mm standart PCB |
| Kilit Yapısı |
Sürtünme pozitif kilit |
Malzeme ve Elektriksel Özellikler
| Ürün |
Spesifikasyon |
| İletişim malzemesi |
Fosfor Bronz |
| Kontakte Yapıştırma |
Mat Tin-plated standart; Altın flaş isteğe bağlı |
| Koruma yalıtıcısı |
PA66, UL94‐V‐0 alev derecesi |
| Rütbeli Akım (Pin başına) |
1.0A-3.0A; yükseltilmiş çevre sıcaklığında ısıtılabilir |
| Adlık Voltaj |
250V AC/DC |
| İlk temas direnci |
≤ 10 mΩ |
| İzolasyon Direnci |
≥ 1000 MΩ |
| Gürültüye dayanabilir |
1000V AC / 1 dakika, arıza yok |
Çevre ve Lehimlendirme Rehberi
| Ürün |
Spesifikasyon |
| Çalışma sıcaklığı |
-25°C ~ +85°C (akım yükselme sıcaklığı dahil) |
| Lehimleme İşlemi |
THT başlıkları için dalgalı lehimleme; standart delikli lehimleme |
| Önerilen Lehimleme Sıcağı ve Zamanı |
260 °C maksimum, ≤5 saniye pin daldırma |
| Uygunluk |
RoHS 2.0, REACH |
| Depolama Durumu |
İçeride kuru, aşındırıcı gazlardan kaçının, -10°C ~ +40°C |
Ürün Özellikleri
- Çift yönelim: üst giriş kabloları için dikey düz; yan giriş kablo yönlendirmesi için dik açılı R/A, esnek PCB düzen özgürlüğü
- Tek sıra 2-20 pozisyonlar, tutarlı iğne mesafe toleransı ±0.05 mm, hassas çiftleşmeyi garanti eder ve yanlış yerleştirme hasarını önler
- Fosfor bronz kontakt kirişleri, teneke kaplama; yüksek döngü / koroziv çevre projeleri için opsiyonel altın flash kaplama
- PA66 UL94‐V‐0 kaplama malzemesi, yaşlanmaya karşı, geri akış ve dalga lehimleme süreci için iyi termal direnç
- Evdeki pozitif sürtünme kilitli kilit tasarımı, orta titreşim koşullarında çekilme karşıtı performansı artırır
- Tam krimp sonlandırma çözümü: birlikte sağlanan eşleşen krimp terminalleri ve korumaları; standart endüstri krimp aletleri ile çalışır
- JST tarzı ayak izi ile mekanik uyumluluk; yedekleme projeleri için PCB ayak izi değişiklikleri gerekmez
- Sıkı gelen ve giden QC: boyut kontrolü, temas direnci, dilektrik dayanıklılık testi parti başına
Ürün Avantajları
- Çoklu alanlı tek duraklı tedarik: kapsamlı 1.25 / 2.0 / 2.54 mm yaygın olarak kullanılan kablo-to-board özellikleri, birden fazla tedarikçi BOM yönetimi iş yükünü azaltmak
- Düzenleme esnekliği: dikey ve dik açılı başlık seçenekleri dar kablo alanına uyarlanır, kompakt PCB'de kablo yönlendirme çatışmasını önler
- Maliyet optimize edilmiş drop-in yedekleme: JST tarzı ile mekanik olarak uyumludur, PCB düzenini yeniden tasarlamadan teslim sürelerini kısaltır ve bileşen maliyetini düşürür
- Toplu üretim dostu: istikrarlı krimp terminal kalitesi, standart krimp ekipmanı ile uyumludur; kemer atölyesi için düşük arıza oranı
- Çift dereceli kaplama seçimi: normal maliyet duyarlı projeler için teneke kaplama; yüksek titreşim / yüksek çiftleşme döngüsü cihazları için altın flaş
- Tam bir QC kapsamı: mekanik boyut, elektrik performansı, müşteri denetimi için kullanılabilir malzeme sertifikasyon belgeleri
Uygulama
- Tüketici Elektronikleri: Ev aletleri, akıllı ev modülleri, fan ve motor iç kablolama, LED sürücü panelleri
- IoT ve gömülü donanım: sensör modülleri, pil paketi iç bağlantıları, kontrol panelleri
- Endüstriyel ekipman: küçük endüstriyel denetleyiciler, test ekipmanları, enstrüman iç sinyal güç bağlantısı
- 3D yazıcı ve RC ekipmanları, ofis otomasyon donanımı, tıbbi kritik olmayan iç kablolama
Sık Sorulan Sorular
1S: Katalogunuz var mı? Tüm ürünlerinizi kontrol etmek için kataloğu bana gönderebilir misiniz?
A: Evet, kataloğu almak için bize çevrimiçi olarak ulaşabilir veya e-posta gönderebilirsiniz.
2S: Ürünü katalogunuzda bulamıyorum.Logue, bu ürünü benim için yapabilir misin?
A: Kataloğumuzda ürünlerimizin çoğu gösteriliyor, ama hepsi değil. Sadece hangi ürüne ihtiyacınız olduğunu ve kaç tane istediğinizi bize bildirin. Eğer elimizde yoksa, onu üretmek için yeni bir kalıp da tasarlayabilir ve yapabiliriz.Referans için.Normal bir kalıp yapmak 35-45 gün sürer.
3S: Bir örnek verebilir misiniz? Bu örnekler bedava mı?
A: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz.
4S: Teslimat süreniz nedir?
A: Stok malları 1 gün içinde teslim edilir; özel mallar 5-7 gün içinde teslim edilir
5S: Siparişimi nasıl göndereceğim?
A: Küçük paketler için, onları DHL, FedEx, UPS, TNT, EMS gibi Express ile gönderin. Bu Kapı Kapı hizmeti. Büyük paketler için, onları Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz.Teslimat sırasında meydana gelen ürün hasarlarından sorumluyuz..
6S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeme yapabilir miyim?
A: T/T (Wire transfer), Western Union ve PayPal kabul ediyoruz. Lütfen fatura ile aynı miktarı alabileceğimizden emin olun. Ve RMB'de ödeme yapabilirsiniz.
7S: Şirketinizin kalite kontrolü nasıl?
Cevap: ISO9001, IQC, OQC, IPQC, QA'ya sıkı sıkıya uymak, kalite departmanımızın %10'unu işgal ediyor. Tüm ürünlerimiz CCD tarafından test edilecektir.
8S: Tüm ürünlerinizin fiyat listesine ihtiyacım var.
A: Tüm ürünlerimizin fiyat listesine sahip değiliz.Ve fiyatlar her zaman değişir. Malzeme maliyeti ve miktarı yüzünden.Ve bize ihtiyacınız olan tüm eşyaların bir listesini verebilirsiniz; biz dikkatlice birer birer onaylayacağız ve size bir özellik ve fiyat listesi vereceğiz
9S: Özel ürünler ve özel ambalaj yapabilir misiniz?
A: Evet.
Müşterilerimiz için eski ürünler (özellikle tel bağlamalar). Özel ambalajlama hakkında, paketinize logonuzu veya diğer bilgilerinizi koymamız için bir sorun yok.Sadece ek maliyetler olduğunu belirtmek zorundayım..
10S: Hangi sertifikalarınız var?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
