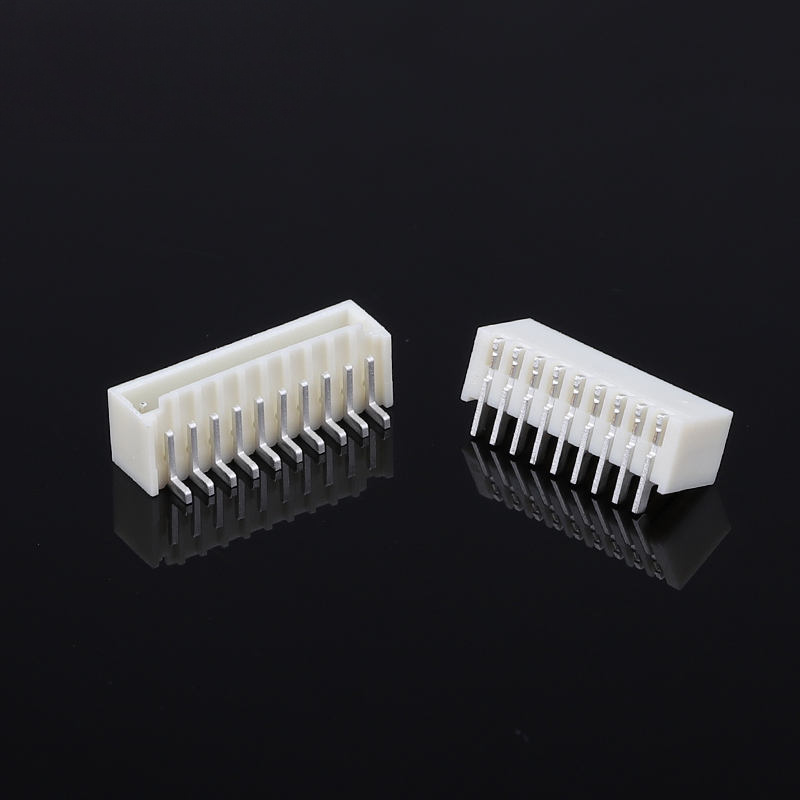

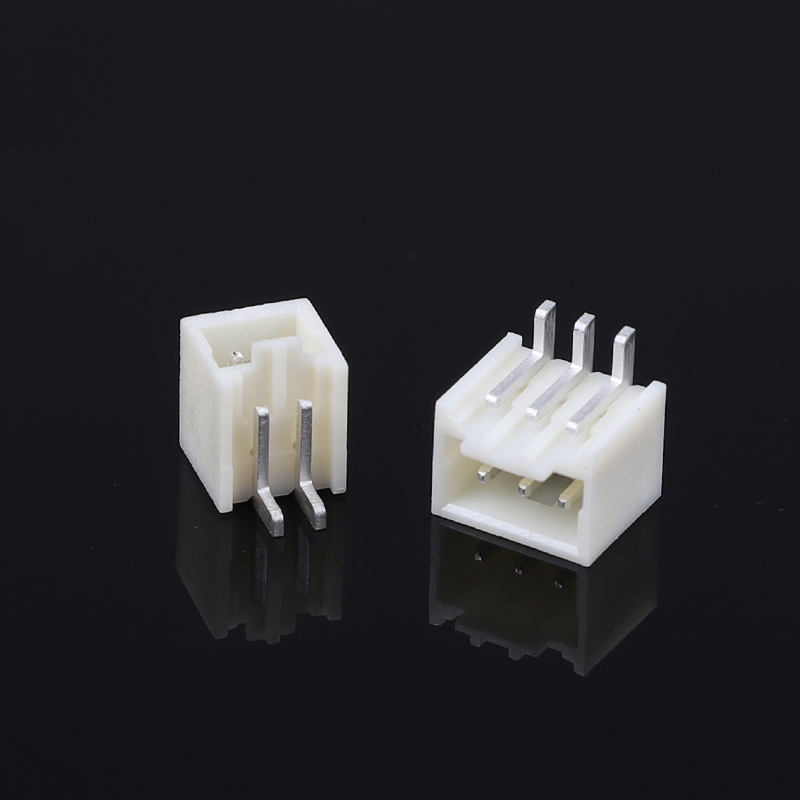

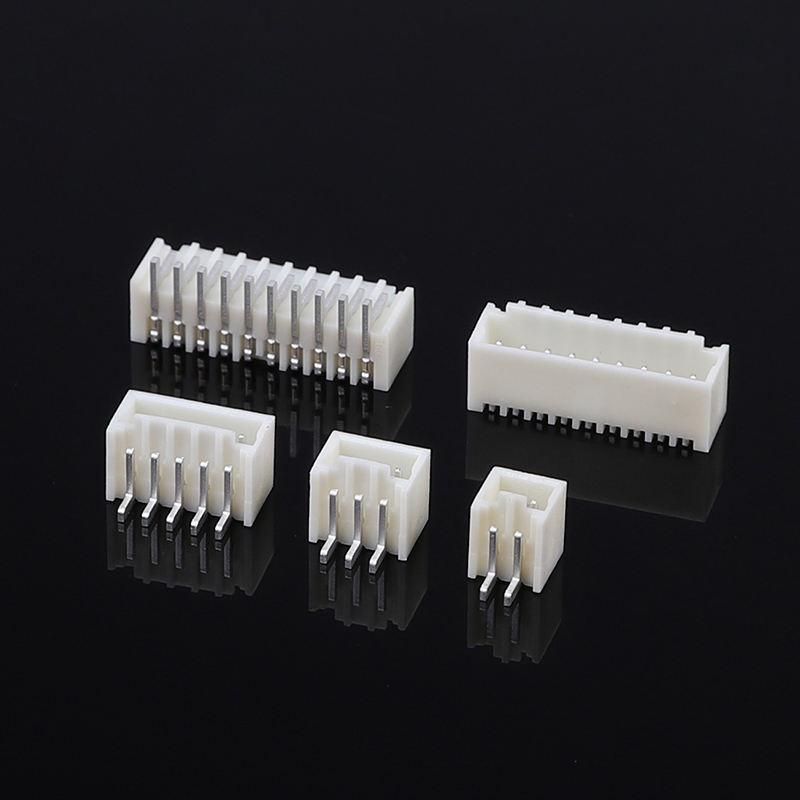

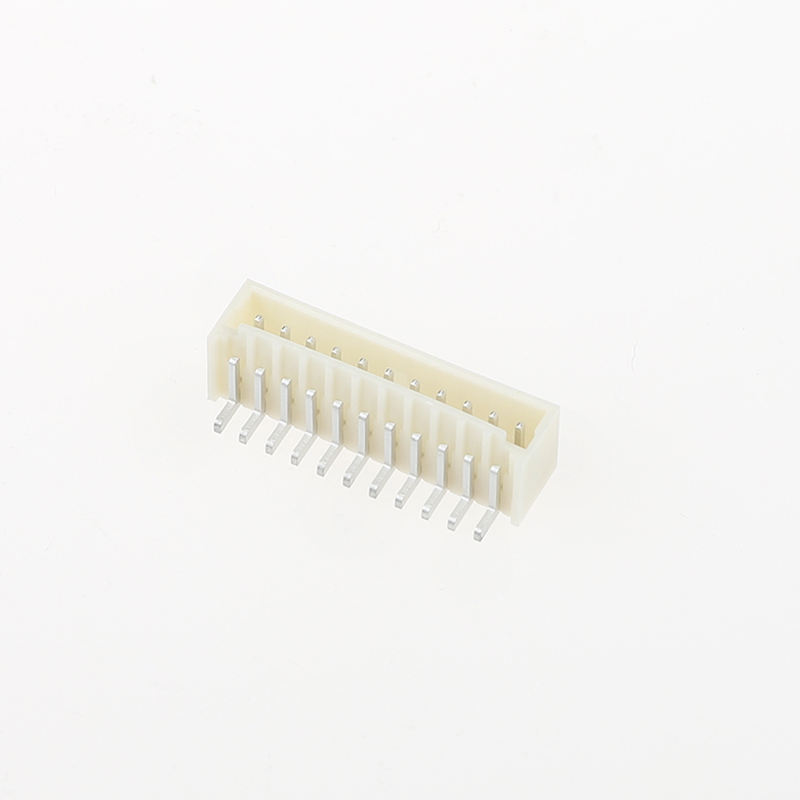

MX 1.5mm Pitch Vertikal SMT Başlığı Otomobil Drone Bağlantısı Molex 87437'yi PCB 2P'ye 15P Pin Seçenekleri için Değiştirir
Ürün Özellikleri
- Molex 87437 Pico-SPOX serisi için drop-in alternatifi, pin-to-pin uyumlu
- 1.5 mm yaylı dikey tek satırlı SMT başlığı, pozisyonlar: 2P ~ 15P
- Otomobil sınıfı inşaat, drone ve kompakt kontrol PCB için onaylanmıştır
- Yüksek hacimli SMT otomatik montaj için bant ve rulo ambalajı
- Alçak kaplama standart; yüksek titreşim / uzun ömürlü cihazlar için altın kaplama isteğe bağlıdır
- RoHS uyumlu, J-STD-020 profili için geri akışlı lehimle uyumlu
Teknik özellikler
Genel Mekanik Parametreler
| Ürün |
Spesifikasyon |
| Çıkış |
1.5 mm (0.059 inç) |
| Yapılandırma |
Tek sıra, dikey SMT sarılı başlık |
| Pozisyon sayısı |
2P ~ 15P |
| Montaj Tipi |
Yüzey Montajı SMT (PCB dikey) |
| Çiftleşme Döngüleri |
Min. 10 döngü Molex |
| İletişim koruma gücü |
> 9.8 N (tin kaplama) |
| Paketleme |
Teyp ve rulo (standart) |
Malzeme ve Elektriksel Özellikler
| Ürün |
Spesifikasyon |
| Konut malzemeleri |
Yüksek sıcaklıklı PA / PA6T, UL94 V-0 alev derecesi |
| İletişim malzemesi |
Bakır alaşımlı tunç |
| Kontakte Yapıştırma |
Çubukla kaplanmış (standart); Altınla kaplanmış (ihtiyaç duyulmaz) |
| Pin başına nominal akım |
2.5 En fazla bir temas başına. |
| Adlık Voltaj |
250 V AC RMS / DC |
| Maks. Temas Direnci |
≤20 mΩ |
| Min. yalıtım direnci |
≥ 1000 MΩ |
| Dielektrik Dayanıklı Voltaj |
500 V AC |
Çevre ve Lehimlendirme Rehberi
| Ürün |
Spesifikasyon |
| Çalışma sıcaklık aralığı |
-55 °C ~ +105 °CTTI Avrupa |
| Geri akış kaynak profili |
J-STD-020'ye uygun; en yüksek sıcaklık 260 °C, süresi 5-10 saniye |
| Uygunluk |
RoHS, kurşunsuz |
| Başvuru notu |
Uzun süreli yerel aşırı ısınmadan kaçının; dengelenmiş PCB yastığı düzenlemesi ile mezar taşlanmasını önleyin |
Ürün Özellikleri
- Pin-to-pin mekanik ve Molex 87437 ile ayak izi uyumluluğu, PCB yeniden tasarımı olmadan kolay BOM değiştirme
- Dikey tek sıra sarılı ev, montaj sırasında yanlış eşleşmeyi ve iğne bükülmesini önler
- Yüksek sıcaklıkta koruma malzemesi, kurşunsuz geri akış lehimlenmesi altında kararlıdır, bükülmeye ve kabarcıklara dayanır
- Kesin kaplama ile bakır alaşım temas; istikrarlı sinyal iletimi için düşük temas direnci
- Güçlü temas tutma, titreşime ve araç ve drone çalışma koşulları için mekanik şoklara dayanır
- Çoklu devre seçenekleri: 2,3,4,5,6,7,8,9,10,1215 pozisyon
- SMT seçme ve yerleştirme için standart bant ve rulo ambalajı; özel projeler için özel ambalaj mevcuttur
- Zorlu çevre, yüksek döngü çiftleşme uygulamaları için isteğe bağlı altın kaplama
Ürün Avantajları
- Değiştirme: Molex 87437'nin doğrudan yerine, PCB düzenini değiştirmez, proje yeniden tasarım döngüsünü kısaltır
- Otomotiv niteliğindeki dayanıklılık: Drone ve araç kontrol modülleri için optimize anti- titreşim performansı, şok koşullarında tüketici sınıfı SMT başlıklarından daha iyi
- Montaj dostu: Giysi kabuğu, işleme ve çiftleşme sırasında hasar almasına karşı iğneyi korur; istikrarlı geri akış performansı, daha düşük SMT kusur oranı (daha az mezar taşı / çarpıklık)
- Esnek kaplama seçenekleri: Maliyete duyarlı seri üretim için teneke; yüksek güvenilirlik ve zor koşullardaki projeler için altın kaplama seçeneği
- Kısa teslim süresi: 2-15P standart parçalar için geniş stok yelpazesi; hızlı özel modifikasyon desteği
- Maliyet verimli alternatifBOM maliyet optimizasyonu için aynı elektrik-mekanik performansı korumak için orijinal marka parçası karşı rekabetçi fiyatlandırma
Uygulama
- Otomobil elektroniği: Bordo kontrol üniteleri, gövde modülleri, sensör sinyali arayüzü
- UAV / Drone: Uçuş kontrolörü PCB, güç sinyali bağlantısı, yararlı yük modülleri
- Kompakt endüstriyel denetleyici ve sensör modülleri
- Akıllı ekipman, IoT gömülü cihazlar
- Tıbbi kompakt sinyal panelleri (güvenlik açısından kritik olmayan)
Müşteri Seçimi Rehberi
- Gerekli iğne sayısını onaylayın: 2-15P kullanılabilir; fiyat talep ederken kesin pozisyon numarasını belirtin
- Kaplama seçimi: Genel iç mekan/normal titreşim için teneke kaplama; yüksek şok, nemli ortam veya sık çiftleşme döngüleri için altın kaplama seçin
- PCB ayak izi: Molex 87437 serisi ile uyumlu ayak izi kullanımı doğrudan drop-in swap için
- Montaj bildirimi: J-STD-020 geri akış eğrisine uymalıdır; uzun süreli aşırı sıcaklık, kabın deformasyonuna neden olur.
- Örnek talebi: Toplu sipariş vermeden önce performans doğrulama için kullanılabilir örnekler
- Özel destek: Büyük hacimli projeler için özel koruma rengi, özel bant rulo özellikleri müzakere edilebilir
Sık Sorulan Sorular
1S: Katalogunuz var mı? Tüm ürünlerinizi kontrol etmek için kataloğu bana gönderebilir misiniz?
A: Evet, kataloğu almak için bize çevrimiçi olarak ulaşabilir veya e-posta gönderebilirsiniz.
2S: Ürünü katalogunuzda bulamıyorum.Logue, bu ürünü benim için yapabilir misin?
A: Kataloğumuzda ürünlerimizin çoğu gösteriliyor, ama hepsi değil. Sadece hangi ürüne ihtiyacınız olduğunu ve kaç tane istediğinizi bize bildirin. Eğer elimizde yoksa, onu üretmek için yeni bir kalıp da tasarlayabilir ve yapabiliriz.Referans için.Normal bir kalıp yapmak 35-45 gün sürer.
3S: Bir örnek verebilir misiniz? Bu örnekler bedava mı?
A: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz.
4S: Teslimat süreniz nedir?
A: Stok malları 1 gün içinde teslim edilir; özel mallar 5-7 gün içinde teslim edilir
5S: Siparişimi nasıl göndereceğim?
A: Küçük paketler için, onları DHL, FedEx, UPS, TNT, EMS gibi Express ile gönderin. Bu Kapı Kapı hizmeti. Büyük paketler için, onları Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz.Teslimat sırasında meydana gelen ürün hasarlarından sorumluyuz..
6S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeme yapabilir miyim?
A: T/T (Wire transfer), Western Union ve PayPal kabul ediyoruz. Lütfen fatura ile aynı miktarı alabileceğimizden emin olun. Ve RMB'de ödeme yapabilirsiniz.
7S: Şirketinizin kalite kontrolü nasıl?
Cevap: ISO9001, IQC, OQC, IPQC, QA'ya sıkı sıkıya uymak, kalite departmanımızın %10'unu işgal ediyor. Tüm ürünlerimiz CCD tarafından test edilecektir.
8S: Tüm ürünlerinizin fiyat listesine ihtiyacım var.
A: Tüm ürünlerimizin fiyat listesine sahip değiliz.Ve fiyatlar her zaman değişir. Malzeme maliyeti ve miktarı yüzünden.Ve bize ihtiyacınız olan tüm eşyaların bir listesini verebilirsiniz; biz dikkatlice birer birer onaylayacağız ve size bir özellik ve fiyat listesi vereceğiz
9S: Özel ürünler ve özel ambalaj yapabilir misiniz?
A: Evet.
Müşterilerimiz için eski ürünler (özellikle tel bağlamalar). Özel ambalajlama hakkında, paketinize logonuzu veya diğer bilgilerinizi koymamız için bir sorun yok.Sadece ek maliyetler olduğunu belirtmek zorundayım..
10S: Hangi sertifikalarınız var?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
