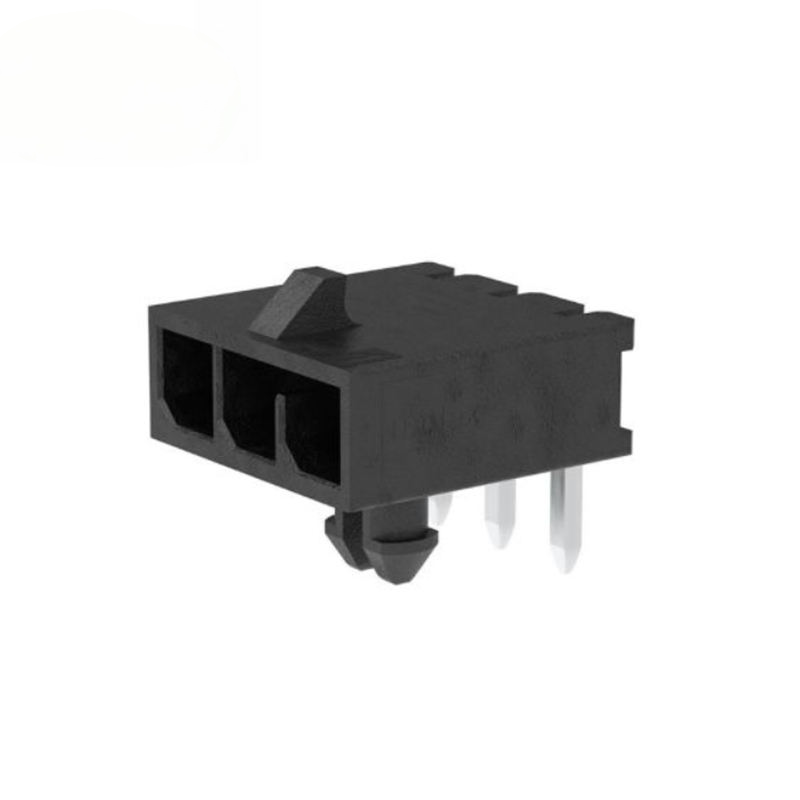

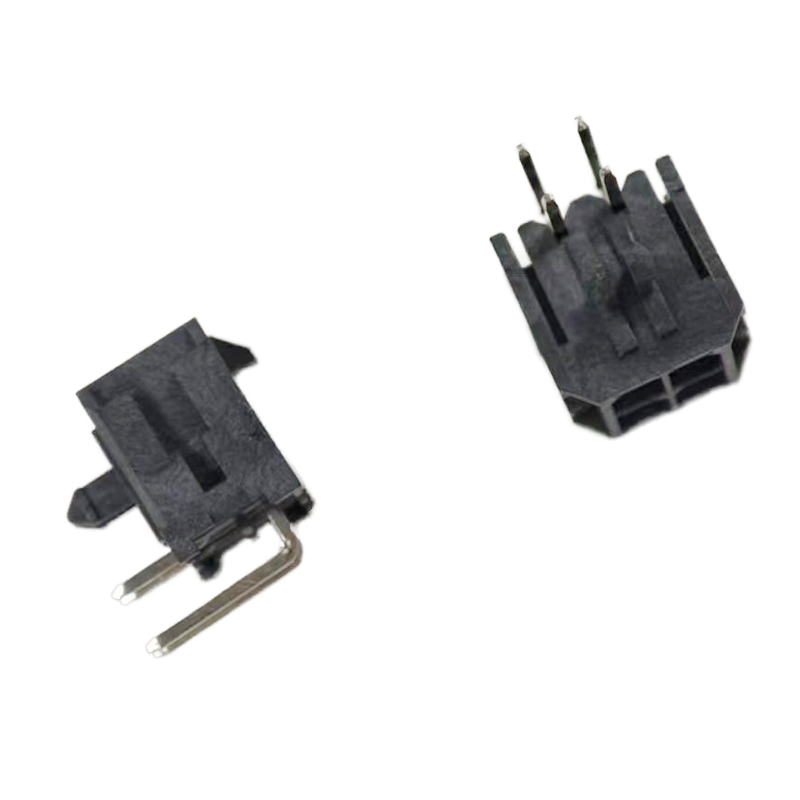

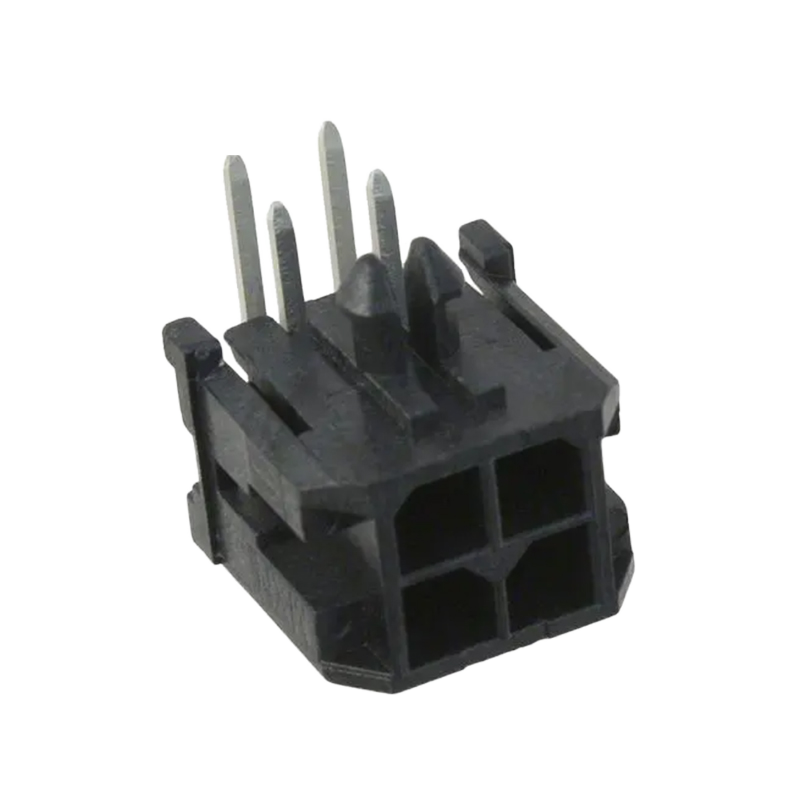

Molex 43045 Micro-Fit 3.0 mm R/A Erkek Pin Başlıkları 2X2 / 6P / 8P / 12P Çift Sıralı Dikdörtgen MX3.0 PCB Bağlayıcıları
Ürün Özellikleri
- 3.0mm mesafe, iki sıra sağ açılı, delikli erkek başlık, Molex 43045 Micro-Fit 3.0 serisi ile uyumlu
- Kullanılabilir: 6-pin / 8-pin / 12-pin, kablodan tahtaya güç ve sinyal hibrit bağlantısı
- Yüksek sıcaklıklı LCP koruması, UL94-V0, ışıltı kablosu uyumlu, düşük halogenli seçenek mevcuttur
- Bakır alaşım erkek iğne, mat teneke / farklı çalışma koşulları için seçici altın kaplama seçenekleri
- Dahili kutuplaşma anahtarı + PCB kilitleme çubuğu, titreşim sırasında yanlış yerleştirme ve düşme karşıtı
- Uzay sınırlı PCB düzenleri için mükemmel, 43025 serisi dişi kapı evleri ile eşleşir
Teknik özellikler
Genel Mekanik Parametreler
| Ürün |
Spesifikasyon |
| Seriler |
Micro-Fit 3.0 (43045 uyumlu) |
| Çıkış |
3.00 mm. |
| Satır sayısı |
Çifte sıra |
| Mevcut pozisyonlar |
6P, 8P, 12P |
| Yönlendirme |
Düz açı (R/A) |
| Montaj tarzı |
Çapraz (çapraz lehim) |
| Çiftleşme Döngüleri |
Tipik olarak 30 döngüMolex |
| Çiftleşme / Çiftleşme Gücü |
Çember başına maksimum 8N / Min 2,4NMolex |
| Koplanarity |
Lehim kuyruğu için ≤0,15 mm |
| Kilitleme |
Dahili PCB kilit çubuğu + kabın polarizasyon anahtarı |
| Çiftleşme ortağı |
43025 serisi dişi kabuk |
Malzeme ve Elektriksel Özellikler
| Ürün |
Spesifikasyon |
| Konut malzemeleri |
Cam dolu LCP, UL94-V-0, Siyah, Parlak Tel kapasitesi ≥775°C GWIT |
| Terminal malzemesi |
Bakır alaşımı |
| Plaklama Seçeneği-A |
Nikelin üzerindeki mat teneke (genel ticari kullanım) |
| Dökme seçeneği-B |
Temas alanındaki seçkin altın + lehim kuyruğundaki teneke (yüksek güvenilirlik) |
| Rütbeli Akım |
Her bir temas için maksimum 8.5A (kable boyutuna ve sıcaklık artışına bağlıdır) |
| Adlık Voltaj |
600V AC/DC |
| Maksimum temas direnci |
≤ 10 mΩ |
| Min yalıtım direnci |
≥ 1000 MΩ |
| Dielektrik Direnç Voltajı |
1500V AC 1 dakika, arıza yok |
Çevre ve Lehimlendirme Rehberi
| Ürün |
Spesifikasyon |
| Çalışma sıcaklığı |
-40 °C ~ +105 °C |
| Uygunluk |
RoHS, REACH SVHC, Düşük Halogen isteğe bağlı |
| Lehimleme Yöntemi |
Dalga lehimleme / IR geri akış uyumlu (çapraz-çapraz) |
| Zirve geri akış sıcaklığı |
En fazla 265 °C (10s kalış sınırı) |
| Depolama Durumu |
5-30 °C, 40-70 RH, aşındırıcı gazlardan kaçının |
| Paketleme |
Tabak / Teyp & Rol otomatik ekleme için kullanılabilir |
Ürün Özellikleri
- Çift sıra 3,0 mm mesafe, sağ açılı delikli lehimleme sonu, yatay çıkış kablosu serbest bırakma
- Entegre polarizasyon anahtarı: ters çiftleşmeyi önlemek, PCB'yi ve kemerleri hasardan korumak
- Snap-in plastik kilitleme çubuğu: başlığı PCB'ye sıkıca kilitleyin, titreşim şoklarına direnin
- Yüksek performanslı LCP plastik kaplama, yüksek sıcaklık zirvesinde IR geri akış lehimlenmesine dayanır
- Çoklu kaplama seçenekleri: maliyet duyarlı projeler için mat teneke; yüksek döngü / koroziv ortam için seçici altın
- Tamamen sarılmış iğne tasarımı, yabancı enkazlar tarafından kazara kısa devreyi önler

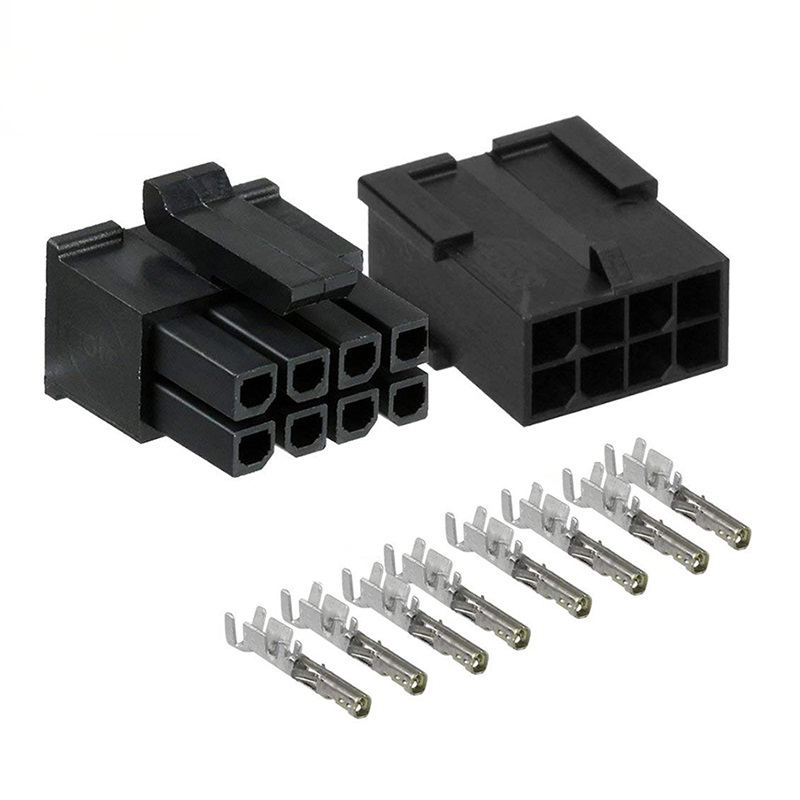

- Standart çiftleşme ortağı: 43025 dişi kabuk serisi, tam Micro‐Fit 3.0 bağlantılı ekosistem
Ürün Avantajları
- Layout dostu: Düz açılı yatay çıkış, PCB üzerindeki dikey yükseklik gereksinimini büyük ölçüde azaltır, dar dolap ve ince cihaz kablosu için idealdir
- Seri üretime hazır.: Sıkı coplanarity kontrolü lehimleme kusur oranını azaltır; tepsil ve rulo ambalajlama otomatik montaj hattını destekler
- Maliyet Esnekliği: maliyet duyarlı tüketici ekipmanları için teneke kaplama versiyonu; endüstriyel / yüksek titreşimli uzun ömürlü ekipmanlar için seçkin altın kaplama
- Başarısızlığa karşı tasarım: Polarizasyon anahtarı + kapalı iğne + PCB kilit çubuğu birlikte yanlış fişleme, gevşek bağlantı ve kısa devre riskini önler
- Tam Ekosistem Uyumluluğu: Standart Micro‐Fit3.0 43025 dişi konutlu doğrudan eş, mevcut Molex tabanlı projeler için yeniden tasarlama çabası yok
- Yüksek sıcaklığa dayanıklı: LCP koruması dalga / geri akış lehimleme işlemi sırasında plastik erimeyi önler, daha az montaj reddetme oranı
Uygulama
- Endüstriyel otomasyon: PLC modülleri, servo sürücüler, endüstriyel denetleyiciler, sensör güç-signal bağlantısı
- Datacom ve ağ: Yönlendiriciler, anahtarlar, küçük boyutlu sunucuların iç güç dağıtımı
- Tüketici elektroniği: Ev aletleri, güç kaynağı üniteleri, pil yönetim modülleri
- Tıbbi ekipman: İmplant dışı tıbbi cihazın iç kablo bağlantısı
- Yeni enerji: Küçük güç pilleri, şarj kontrol panelleri
- Akıllı donanım: IoT geçidi, gömülü kontrol panosu, robotik iç kablolama
Müşteri Seçimi Rehberi
- Pin sayımı seçimi: devre miktarını onaylayın; Şemaya göre 6P / 8P / 12P'yi seçin. Mümkünse gelecekteki yükseltme için yedek devre konumunu tutun.
- Plak seçimi:
- Mat teneke: Genel kapalı ortam, düşük çiftleşme döngüleri (<30 kat), maliyet önceliği
- Seçici altın kaplama: Yüksek titreşim, nemli ortam, tekrarlanan çiftleşme döngüleri, uzun kullanım ömrü endüstriyel ekipman
- PCB düzenlemesi notu: Bu düz açılı delik başlığı, PCB ayak izi üzerindeki yedek kilitli pencere deliği; kısa lehimlenmekten kaçınmak için veri sayfası iğnesi düzenini sıkı bir şekilde takip edin.
- Çiftleşme kontrolü: Micro-Fit3.0 43025 serisi dişi koruma ile eşleştirilmelidir, Micro-Fit olmayan diğer 3.0-pitch serileri ile karıştırılmamalıdır.
- Mevcut derecelendirme: Yüksek ortam sıcaklığında akım kesme; 85 °C'nin üzerinde sürekli olarak 8.5A'lık tam akım çalıştırmayın.
- Toplantı hatırlatması: Çiftleşmeden sonra aşırı yan kuvvet kullanmayın; kilitli çubuk tamamen PCB bulma deliğine yerleştirilmelidir.
Sık Sorulan Sorular
1S: Katalogunuz var mı? Tüm ürünlerinizi kontrol etmek için kataloğu bana gönderebilir misiniz?
A: Evet, kataloğu almak için bize çevrimiçi olarak ulaşabilir veya e-posta gönderebilirsiniz.
2S: Ürünü katalogunuzda bulamıyorum.Logue, bu ürünü benim için yapabilir misin?
A: Kataloğumuzda ürünlerimizin çoğu gösteriliyor, ama hepsi değil. Sadece hangi ürüne ihtiyacınız olduğunu ve kaç tane istediğinizi bize bildirin. Eğer elimizde yoksa, onu üretmek için yeni bir kalıp da tasarlayabilir ve yapabiliriz.Referans için.Normal bir kalıp yapmak 35-45 gün sürer.
3S: Bir örnek verebilir misiniz? Bu örnekler bedava mı?
A: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz.
4S: Teslimat süreniz nedir?
A: Stok malları 1 gün içinde teslim edilir; özel mallar 5-7 gün içinde teslim edilir
5S: Siparişimi nasıl göndereceğim?
A: Küçük paketler için, onları DHL, FedEx, UPS, TNT, EMS gibi Express ile gönderin. Bu Kapı Kapı hizmeti. Büyük paketler için, onları Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz.Teslimat sırasında meydana gelen ürün hasarlarından sorumluyuz..
6S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeme yapabilir miyim?
A: T/T (Wire transfer), Western Union ve PayPal kabul ediyoruz. Lütfen fatura ile aynı miktarı alabileceğimizden emin olun. Ve RMB'de ödeme yapabilirsiniz.
7S: Şirketinizin kalite kontrolü nasıl?
Cevap: ISO9001, IQC, OQC, IPQC, QA'ya sıkı sıkıya uymak, kalite departmanımızın %10'unu işgal ediyor. Tüm ürünlerimiz CCD tarafından test edilecektir.
8S: Tüm ürünlerinizin fiyat listesine ihtiyacım var.
A: Tüm ürünlerimizin fiyat listesine sahip değiliz.Ve fiyatlar her zaman değişir. Malzeme maliyeti ve miktarı yüzünden.Ve bize ihtiyacınız olan tüm eşyaların bir listesini verebilirsiniz; biz dikkatlice birer birer onaylayacağız ve size bir özellik ve fiyat listesi vereceğiz
9S: Özel ürünler ve özel ambalaj yapabilir misiniz?
A: Evet.
Müşterilerimiz için eski ürünler (özellikle tel bağlamalar). Özel ambalajlama hakkında, paketinize logonuzu veya diğer bilgilerinizi koymamız için bir sorun yok.Sadece ek maliyetler olduğunu belirtmek zorundayım..
10S: Hangi sertifikalarınız var?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
