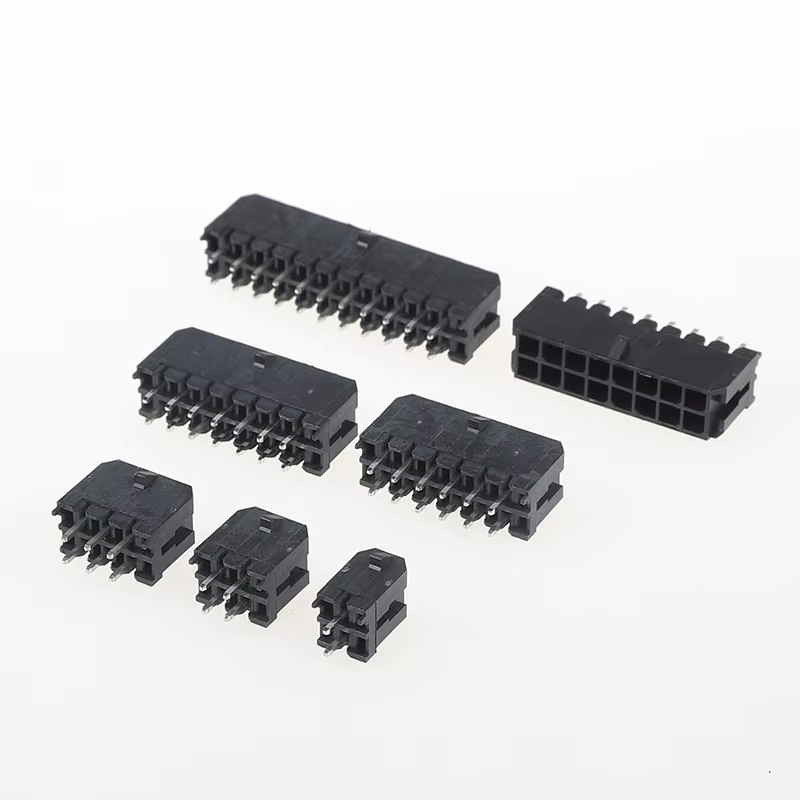

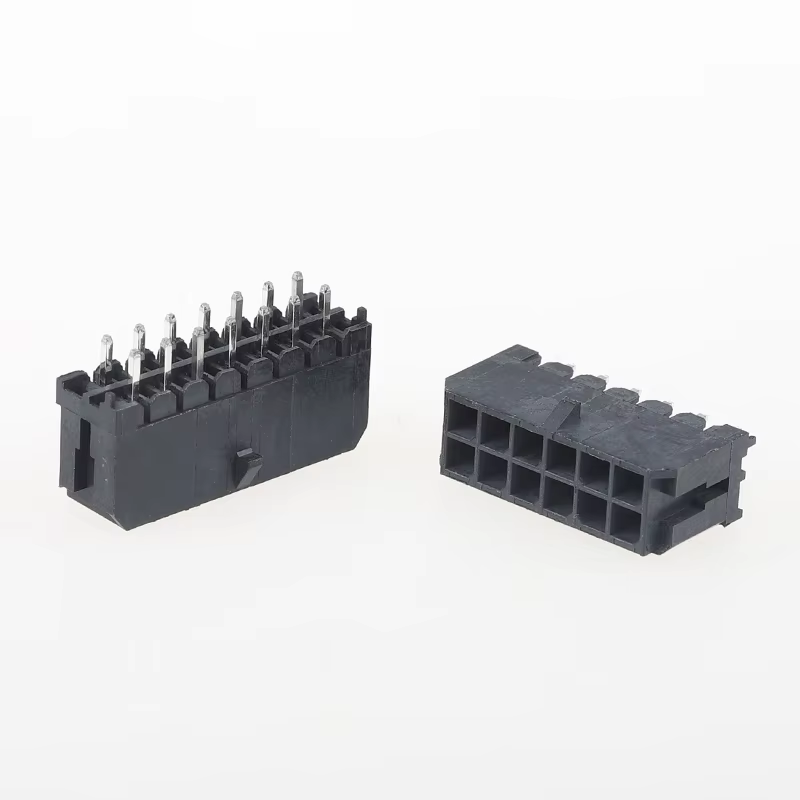

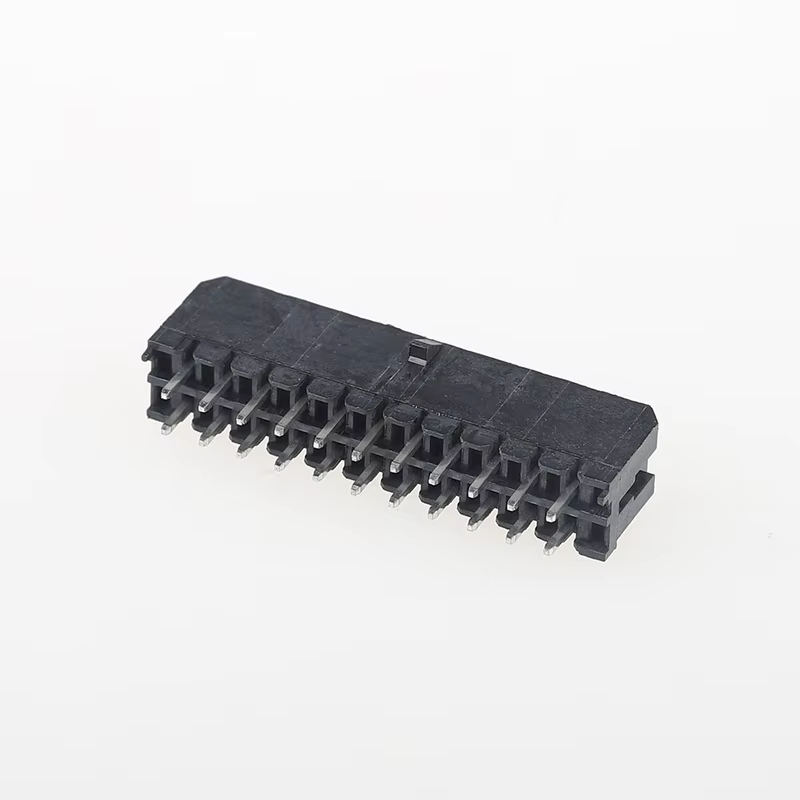

MX3.0 Konektör Küçük 5557 | 43045 Serisi Çift Sıralı Düz Pin Header (3.0 mm Pitch)
Ürün Öne Çıkanlar
✅ 3.0 mm kompakt çift sıralı kablo-kart başlığı, Molex 43045 serisi (Küçük 5557 / MX3.0) ile form-uyumlu
✅ Kompakt güç yoğun tasarımlar için devre başına 8.5 A'ya kadar hem güç hem de sinyal iletimini destekler
✅ Pozitif kilitleme ve polarizasyon anahtarı, yanlış eşleşmeyi ve titreşim altında kazara bağlantı kesilmesini önler
✅ UL94V-0 yüksek sıcaklık gövdesi, dalga ve yeniden akış lehimleme işlemleriyle uyumlu
✅ Geniş devre aralığı 2-24 pozisyon, kararlı tedarik, Molex 43045 serisi için uygun maliyetli tak-çalıştır alternatifi
Teknik Özellikler
Genel Mekanik Parametreler
| Öğe |
Özellik |
| Ürün Tipi |
Çift Sıralı Düz Delikten Geçmeli Pin Header |
| Pitch |
3.0 mm |
| Devre Sayısı |
2-24 Pozisyon |
| Montaj Stili |
Dikey Delikten Geçmeli |
| Eşleşen Parça |
43025 serisi soket gövdesi |
| PCB Kalınlığı |
Önerilen 1.6 mm |
| Gövde Stili |
Polarizasyon anahtarı ve mandal yuvası ile korumalı |
| Eşleşme Döngüleri |
Minimum 300 döngü |
Malzeme ve Elektriksel Özellikler
| Öğe |
Özellik |
| Gövde Malzemesi |
Yüksek Sıcaklık Termoplastik UL94V-0 |
| Kontak Malzemesi |
Pirinç |
| Kontak Kaplaması |
Nikel taban üzerinde mat kalay |
| Anma Akımı |
Kontak başına Maksimum 8.5 A (sıcaklık artışıyla düşer) |
| Anma Gerilimi |
600 V AC/DC |
| Maksimum Kontak Direnci |
≤ 20 mΩ |
| Minimum İzolasyon Direnci |
≥ 1000 MΩ |
| Dayanım Gerilimi |
1500 V AC / 1 dk |
| Uygulanabilir Tel Ölçüsü |
AWG 18-30 (yalnızca çok telli tel) |
Çevresel ve Lehimleme Kılavuzu
| Öğe |
Özellik |
| Çalışma Sıcaklığı |
-40 °C ~ +105 °C |
| Depolama Sıcaklığı |
-20 °C ~ +85 °C |
| Lehimleme İşlemi |
Dalga lehim / IR yeniden akış uyumlu |
| Tepe Lehimleme Sıcaklığı |
Maksimum 265 °C (≤10 saniye bekleme süresi) |
| Nem Testi |
90-95 % RH @ 40 °C, 96 saat nitelikli |
| Uyumluluk |
RoHS-2 uyumlu |
Ürün Özellikleri
- Çift sıralı 3.0 mm pitch, dikey düz delikten geçmeli yapı, pin koruması için korumalı gövde
- Dahili polarizasyon anahtarı ve pozitif kilitleme mekanizması: yanlış takmaya karşı, şok ve titreşim altında düşmeye karşı korumalı
- Yüksek sıcaklık LCP / PA66 UL94V-0 gövde, 265 °C tepe sıcaklığına kadar lehimleme termal stresine dayanır
- Mat kalay kaplamalı pirinç kontak, düşük kontak direnci, kararlı güç-sinyal performansı
- Tutarlı delikten geçmeli lehimleme performansı için sıkı eş düzlemsellik kontrolü
- Tam aralık devre seçenekleri: 2-24 pozisyon, karışık voltajlı güç ve sinyal döngülerini destekler
- 43025 serisi soket gövdeleri ve eşleşen kıvrımlı terminaller ile eşleşir, tam modüler kablo demeti montajı
Ürün Avantajları
- Yer tasarrufu sağlayan yoğunluk: 3.0 mm çift sıralı düzen, 4.2 mm pitch konektörlere kıyasla sınırlı PCB ayak izi içinde daha yüksek kanal sayısı elde eder.
- Arızaya karşı mekanik tasarım: polarizasyon anahtarı ters eşleşme riskini ortadan kaldırır; pozitif kilit, titreşim altında bağlantıyı korur, saha arıza oranını azaltır.
- Geniş güç-sinyal dengesi: hem sinyal döngülerini hem de orta düzey güç devrelerini işler, projeniz için BOM parça çeşitliliğini azaltır.
- Üretilebilirliği kolaylaştıran: sıkı pin eş düzlemselliği, tutarlı delikten geçmeli lehimleme verimini garanti eder, seri üretim sırasında açık pin kusurlarını en aza indirir.
- Tedarik zinciri dayanıklılığı: Molex 43045 serisi için uygun maliyetli mekanik alternatif, OEM bileşen kıtlığı riskini azaltmaya yardımcı olur, prototipleme ve seri siparişler için esnek MOQ.
- Tam modüler ekosistem: eşleşen gövdeler, kıvrımlı terminaller mevcuttur, şirket içi kablo demeti montajını destekler.
Uygulama
- Endüstriyel otomasyon: PLC, servo sürücüler, sensör modülleri, fabrika kontrol üniteleri
- Güç kaynağı ve UPS: anahtarlamalı güç kaynakları için dahili güç-sinyal ara bağlantısı
- Telekom ve ağ: yönlendirici, anahtar, baz istasyonu yardımcı güç bağlantıları
- Tüketici elektroniği: tıbbi cihazlar, LED güç sürücüleri, ev aletleri
- Yeni enerji ekipmanları: pil yönetim yardımcı sinyali ve düşük güçlü dağıtım
- Test ve ölçüm: test fikstürleri, laboratuvar cihazı dahili kablolaması
Müşteri Seçim Rehberi
- Kesin devre numarasını (2-24P) onaylayın. Kanal sayısını aşırı veya eksik belirtmeyin.
- Gerçek çalışma akımını pin başına tanımlayın: yüksek sıcaklık ortamı (> 85 °C) için %30-40 akım düşürme uygulayın.
- PCB kalınlığını doğrulayın: bu başlık standart 1.6 mm PCB içindir; standart olmayan kart kalınlığı için özel pin uzunluğu gereklidir.
- Eşleşen gövdeyi onaylayın: 43025 serisi uyumlu soket gövdesi ve eşleşen kıvrımlı terminaller ile eşleştirilmelidir.
- Tel ölçüsü seçimi: yüksek akımlı döngüler için AWG 18-22; saf sinyal devreleri için AWG 24-30, yalnızca çok telli tel; masif tel önerilmez.
- Çevresel koşul: cihaz ağır titreşim veya yüksek nem altında çalışıyorsa, seri üretimden önce mekanik tutmayı ve termal düşürmeyi doğrulayın.
- Molex alternatifi proje için: resmi proje devri öncesinde eşleşme kontrolü, lehim testi ve çevresel doğrulama yapın.
SSS
1. S: Bir kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, katalogu almak için çevrimiçi olarak bizimle iletişime geçebilir veya E-posta gönderebilirsiniz.
2. S: Ürünü kataloğunuzda bulamıyorum, bu ürünü benim için yapabilir misiniz?C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini değil. İhtiyacınız olan ürünü ve kaç tane istediğinizi bize bildirmeniz yeterlidir. Eğer elimizde yoksa, yeni bir kalıp tasarlayıp üretebiliriz. Referansınız için, sıradan bir kalıp yapmak yaklaşık 35-45 gün sürer.
3. S: Örnek sağlayabilir misiniz? Bu örnekler ücretsiz mi?
C: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz. Ancak nakliye ücretini ödemeniz gerekir.
4. S: Teslimat süreniz ne kadar?
C: Stoktaki ürünler 1 gün içinde teslim edilir; özelleştirilmiş ürünler 5-7 gün içinde teslim edilir.
5. S: Siparişimi nasıl gönderebilirim?
C: Küçük paketler için, DHL, FedEx, UPS, TNT, EMS gibi Ekspres ile gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için, Hava veya Deniz yoluyla gönderebiliriz. Standart ihracat kartonları kullanıyoruz. Teslimat sırasında oluşan herhangi bir ürün hasarından biz sorumluyuz.
6. S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeyebilir miyim?
C: T/T (Banka havalesi), Western Union ve PayPal kabul ediyoruz. Fatura ile aynı miktarı alabildiğimizden emin olun. Ve RMB ile ödeme yapabilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolü nasıl?
C: ISO9001'e kesinlikle uyun, IQC, OQC, IPQC, QA Kalite departmanımızın %10'unu oluşturur. Tüm ürünlerimiz CCD ile test edilecektir.
8. S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Bir fiyat listeniz var mı?
C: Tüm ürünlerimizin bir fiyat listesi yok. Çok fazla ürünümüz olduğu için, hepsinin fiyatlarını bir listeye koymak imkansızdır ve malzeme maliyeti ve miktar nedeniyle fiyatlar sürekli değişmektedir. Ve ihtiyacınız olan tüm ürünlerin bir listesini bize verebilirsiniz; dikkatlice tek tek kontrol edip size bir özellik ve fiyat listesi vereceğiz.
9. S: Özelleştirilmiş ürünler ve özelleştirilmiş paketleme yapabilir misiniz?
C: Evet. Daha önce müşterilerimiz için birçok özelleştirilmiş ürün yaptık (çoğunlukla kablo demetleri). Özelleştirilmiş paketleme hakkında, logonuzu veya diğer bilgileri pakete koymamızda sorun yok. Sadece ek maliyet getirdiğini belirtmek gerekir.
10. S: Hangi sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
