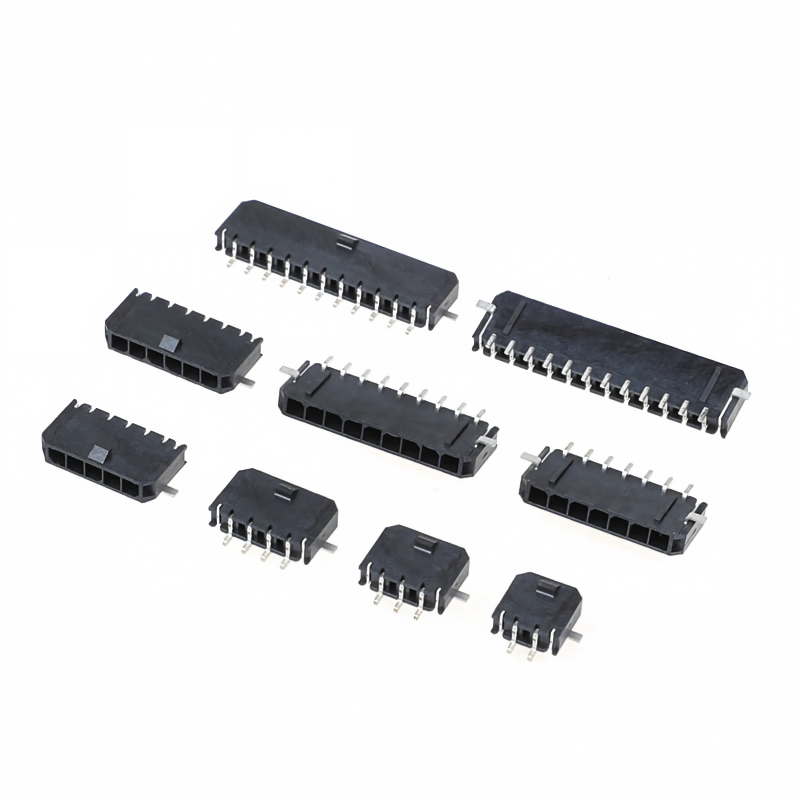

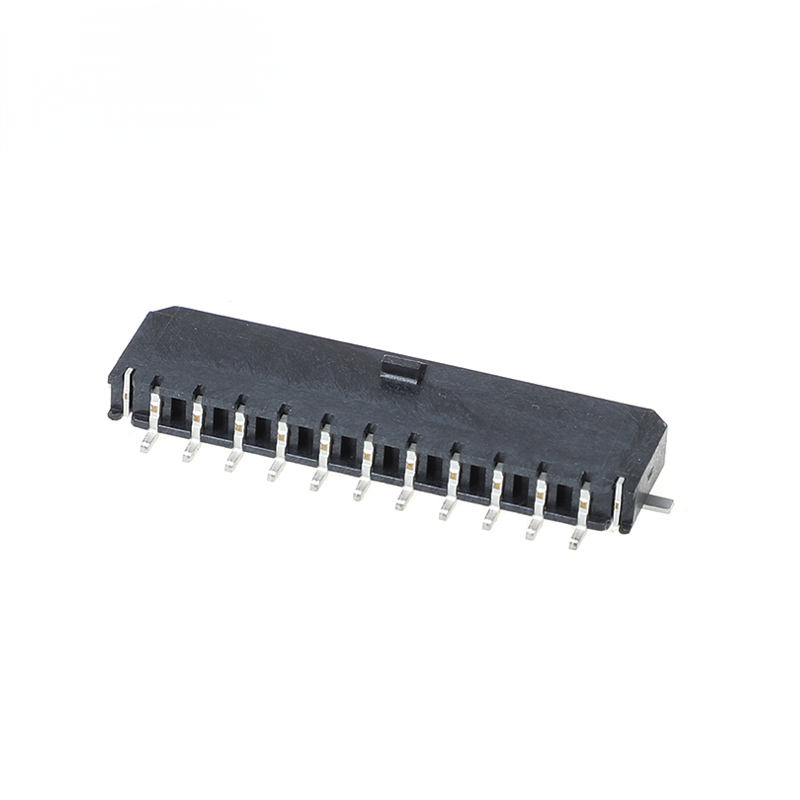

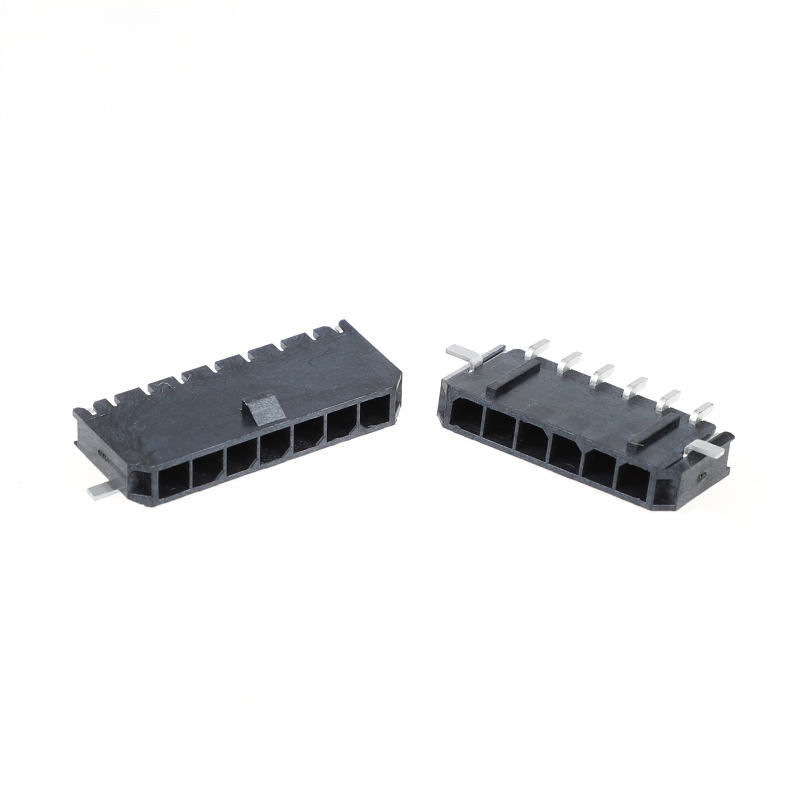

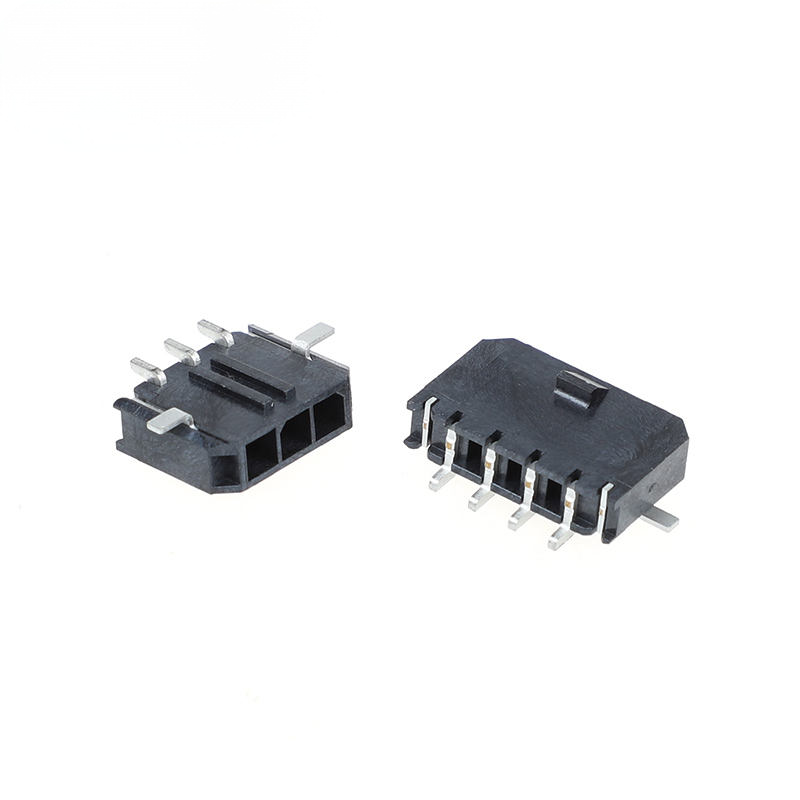

MX 3.0mm Hatveli Tek Sıralı Otomotiv Konnektörü 5557 2P-12P (MOLEX 43650 Yerine Geçer)
Ürün Öne Çıkanlar
- MOLEX 43650 Micro-Fit 3.0 tek sıralı dik açılı başlığın doğrudan yerine geçer, Molex ile tam mekanik ve elektriksel birlikte çalışabilirlik
- 3.0 mm hatveli, tek sıralı, 2-12 pozisyonlu, yatay dik açılı kablo-kart çözümü
- Otomotiv sınıfı yüksek sıcaklık gövdesi, akkor tel uyumlu, RoHS-REACH uyumlu
- Devre başına maksimum 8.5 A, kompakt alanda karma sinyal ve düşük güçlü güç iletimi
- Kararlı stok desteği, esnek MOQ, uygun maliyetli ikinci kaynak alternatifi
Teknik Özellikler
Genel Mekanik Parametreler
| Öğe |
Özellik |
| Hatve |
3.00 mm |
| Pozisyon Aralığı |
2-12P, tek sıra |
| Yönelim |
Yatay / Dik Açı |
| Eşleşme Döngüleri |
≥30 döngü |
| PCB Önerilen Kalınlık |
1.6 mm |
| Montaj Tipi |
Delikten / SMD bant ve makara |
| Gövde Rengi |
Siyah |
| Kilitleme |
Kutuplu yanlış takılmayı önleyici kılıf, PCB tutma pimi |
Malzeme ve Elektriksel Özellikler
| Öğe |
Özellik |
| Gövde Malzemesi |
Yüksek sıcaklık termoplastik, UL94V-0 |
| Kontak Malzemesi |
Pirinç |
| Kontak Kaplaması |
Mat kalay / seçici altın kaplama isteğe bağlı |
| Anma Akımı |
Pin başına maksimum 8.5 A (kablo ölçüsüne ve sıcaklık düşürmeye bağlıdır) |
| Anma Gerilimi |
600 V AC/DC |
| Kontak Direnci |
≤ 15 mΩ |
| İzolasyon Direnci |
≥ 1000 MΩ |
| Dayanım Gerilimi |
1500 V AC, 1 dakika |
| Uygulanabilir Kablo AWG |
20-30 AWG |
Çevresel ve Lehimleme Kılavuzu
| Öğe |
Özellik |
| Çalışma Sıcaklığı |
-40 °C ~ +125 °C |
| Depolama Sıcaklığı |
-45 °C ~ +130 °C |
| Titreşim Direnci |
Genel otomotiv kablo demeti titreşim gereksinimlerini karşılar |
| SMT Yeniden Akış Profili |
Tepe sıcaklığı ≤ 260 °C, toplam maruz kalma ≤ 10 s |
| Delikten Lehimleme |
Dalga lehim maksimum 260 °C, 5 s bekleme süresi |
| Uyumluluk |
RoHS 2.0, REACH SVHC; Düşük halojen isteğe bağlı |
Ürün Özellikleri
1. MOLEX 43650 serisi Micro-Fit 3.0 eşleşen terminaller ve gövdelerle %100 eşleşme uyumluluğu
2. Dik açılı yatay tek sıralı yapı, dikey PCB alanından tasarruf sağlar
3. Yüksek sıcaklığa dayanıklı termoplastik gövde, otomotiv sınıfı gereksinimler için akkor tel nitelikli
4. Kutuplu kılıflı gövde yanlış eşleşmeyi önler; hassas montaj için yerleşik PCB konumlandırma pimi
5. Kalay/altın kaplama seçenekli pirinç kontak, düşük kontak direnci, titreşim önleyici kontak tutma
6. Delikten / SMT montajını destekler; otomatik yerleştirme için bant ve makara ambalajı mevcuttur
7. RoHS, REACH SVHC uyumlu; talep üzerine düşük halojen malzeme seçeneği mevcuttur
Ürün Avantajları
1. MOLEX 43650 için doğrudan yerine geçen alternatif, çift kaynak maliyetini ortadan kaldırır
2. Sıkı boyutsal tolerans kontrolü, kararlı normal kuvvet, mikro titreşim bağlantı kesme riskini önler
3. Otomotiv nitelikli ham madde parti izlenebilirliği, yüksek güvenilirlikli projeler için uygundur
4. Esnek seçenekler: kalay/altın kaplama, delikten / SMT, bant-makara / tepsi ambalajı
5. Standart pozisyonlar için kısa teslim süresi, küçük parti prototip ve seri hacimli siparişleri destekler
6. Tam set destekleyici terminaller ve kıvrım gövdeleri tek duraklı kablo demeti çözümü olarak mevcuttur
Uygulama
- Otomotiv elektroniği: iç kontrolörler, aydınlatma modülleri, sensör kablo demetleri, BMS yardımcı sinyal bağlantıları
- Endüstriyel otomasyon: sensör modülleri, küçük servo sürücüler, PLC çevre sinyal arayüzleri
- Yeni enerji ekipmanları: küçük güç kaynakları, pil yönetimi yardımcı kablolaması
- Tıbbi ekipmanlar (implant olmayan): sinyal ve düşük güçlü dahili bağlantılar
- Akıllı ev ve tüketici donanımı: güç kaynağı karttan kabloya ara bağlantı
Müşteri Seçim Rehberi
1. Pozisyon sayısını onaylayın: 2-12P, orijinal MOLEX 43650 pozisyon numarasıyla eşleştirin
2. Montaj stilini seçin: Güçlü mekanik tutuş için Delikten; Yüksek hızlı SMT montajı için SMT bant-makara
3. Kaplama seçimi: Genel maliyetli sinyal devreleri için Kalay kaplama; Yüksek titreşimli / uzun ömürlü döngü senaryoları için altın kaplama
4. Kablo ölçüsünü kontrol edin: 20-30 AWG; gerçek akım sıcaklık düşürme eğrisini uygulamalıdır
5. Gövdemizi her zaman eşleşen özelliklerdeki terminallerle eşleştirin; farklı üretici terminallerini karıştırmak temas performansını düşürebilir
6. Otomotiv projeleri için: seri üretim öncesinde malzeme sertifikası, CPK raporu, uyumluluk belgesi talep edin
SSS
1. S: Kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, katalogu almak için çevrimiçi olarak bizimle iletişime geçebilir veya E-posta gönderebilirsiniz.
2. S: Ürünü kataloğunuzda bulamıyorum, bu ürünü benim için yapabilir misiniz?C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini değil. İhtiyacınız olan ürünü ve ne kadar istediğinizi bize bildirmeniz yeterlidir. Eğer bizde yoksa, yeni bir kalıp tasarlayıp üretebiliriz. Referansınız için, sıradan bir kalıp yapmak yaklaşık 35-45 gün sürer.
3. S: Örnek sağlayabilir misiniz? Bu örnekler ücretsiz mi?
C: Evet, test için 5-10 adet konnektör ücretsiz numune sağlıyoruz. Ancak nakliye ücretini ödemeniz gerekir.
4. S: Teslimat süreniz ne kadar?
C: Stoktaki ürünler 1 gün içinde teslim edilir; özelleştirilmiş ürünler 5-7 gün içinde teslim edilir.
5. S: Siparişimi nasıl gönderebilirim?
C: Küçük paketler için, DHL, FedEx, UPS, TNT, EMS gibi Ekspres ile gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için, Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonları kullanıyoruz. Teslimat sırasında oluşan herhangi bir ürün hasarından biz sorumluyuz.
6. S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeyebilir miyim?
C: T/T (Havale), Western Union ve PayPal kabul ediyoruz. Fatura ile aynı miktarı alabildiğimizden emin olun. Ve RMB ile ödeme yapabilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolü nasıl?
C: ISO9001'e sıkı sıkıya uyun, IQC, OQC, IPQC, QA Kalite departmanımızın %10'unu oluşturur. Tüm ürünlerimiz CCD tarafından test edilecektir.
8. S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Bir fiyat listeniz var mı?
C: Tüm ürünlerimizin bir fiyat listesi yok. Çok fazla ürünümüz olduğu için, hepsinin fiyatlarını bir listeye koymak imkansızdır ve malzeme maliyeti ve miktar nedeniyle fiyatlar sürekli değişmektedir. Ve ihtiyacınız olan tüm ürünlerin bir listesini bize verebilirsiniz; tek tek dikkatlice kontrol edip size bir özellik ve fiyat listesi vereceğiz.
9. S: Özelleştirilmiş ürünler ve özelleştirilmiş ambalaj yapabilir misiniz?
C: Evet. Daha önce müşterilerimiz için birçok özelleştirilmiş ürün yaptık (çoğunlukla kablo demetleri). Özelleştirilmiş ambalaj konusunda, logonuzu veya diğer bilgileri pakete koymamızda sorun yok. Sadece ek maliyet getirdiğini belirtmek gerekir.
10. S: Hangi sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
