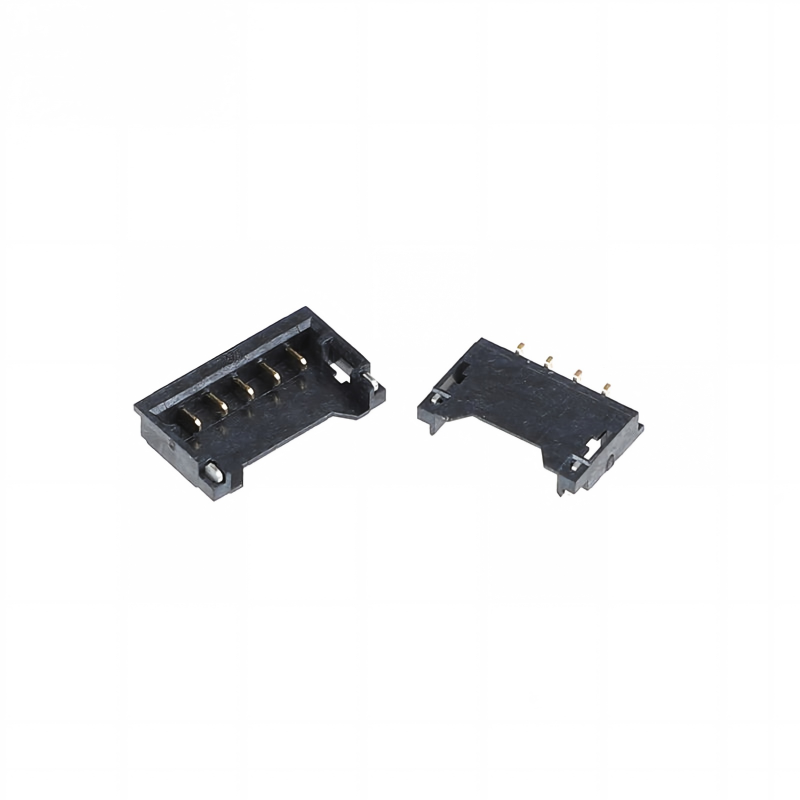

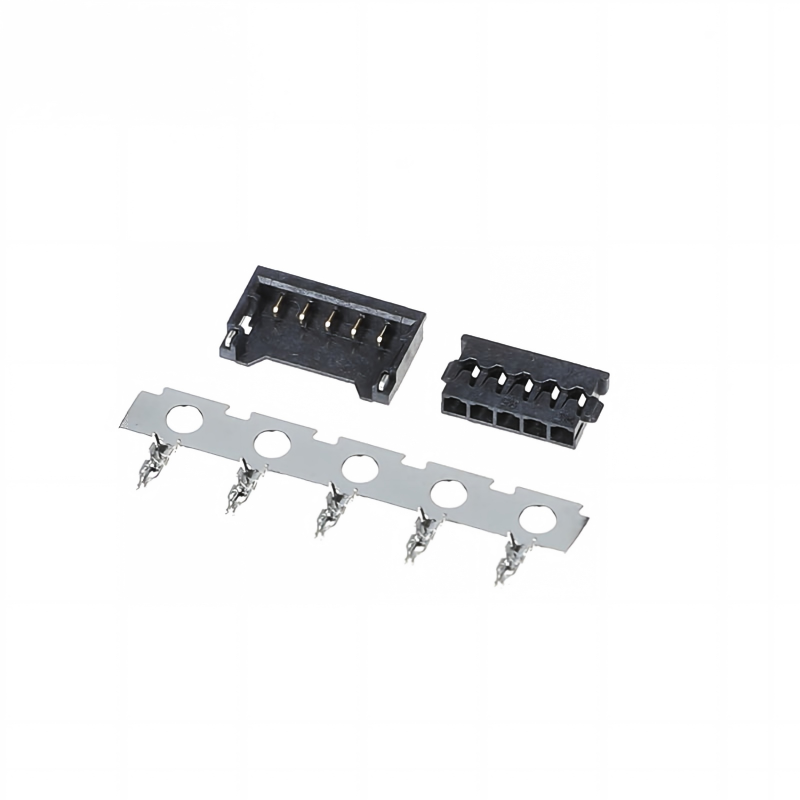

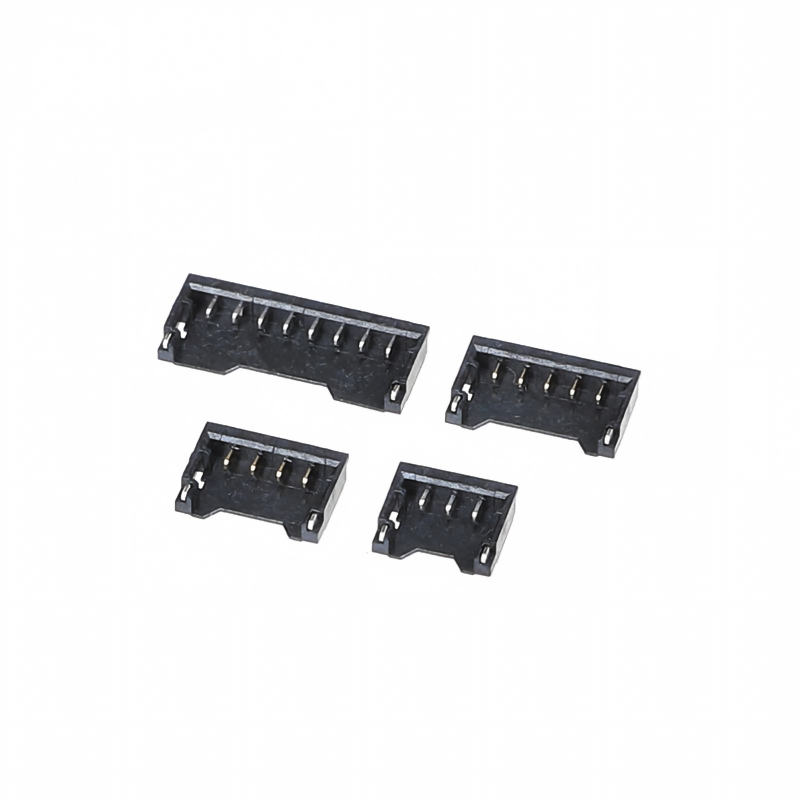

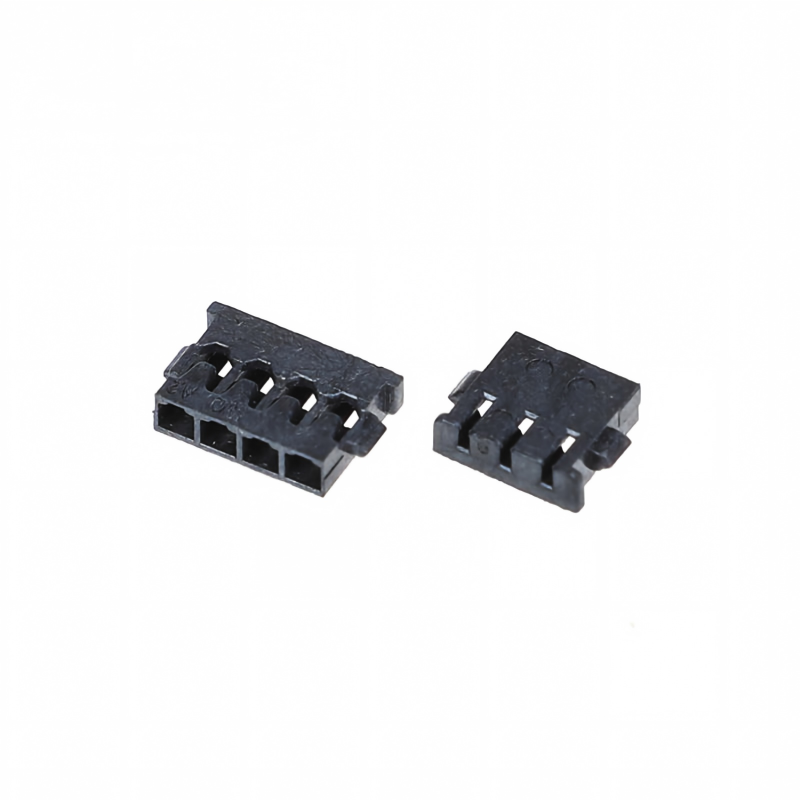

1.2mm Batarya Soketi, Kauçuk Kabuk Terminalleri ile Molex 78171 / 78172 Alternatifler
Ürün Özellikleri
Molex Pico-EZmate 78171 & 78172 serisine doğrudan düşme alternatifi, 1,2 mmlik bir tel-taş akü prizine. Tamamen uyumlu ayak izi, kırpma terminalleri ve çiftleşme arayüzü.Li-polimer pil bağlantısı için maliyetli ikinci kaynak, SMT seçme ve yerleştirme dostu, RoHS uyumlu.
Teknik özellikler
Genel Mekanik Parametreler
| Ürün |
Spesifikasyon |
| Çıkış |
1.2 mm (0.047") |
| Devre aralığı |
2-7 Pozisyonlar |
| Çiftleşme türü |
Dikey kablo-taş |
| Çiftlik boyu |
1.55-1.65 mm |
| Sonlandırma Başlığı |
SMT yüzey montajı |
| Bitiş kapak |
Kırpma terminal |
| Uygulanabilir kablo ölçümü |
30-28 AWG |
| Ev rengi |
Siyah |
| Çiftleşme döngüleri |
En az 30 döngü |
Malzeme ve Elektriksel Özellikler
| Ürün |
Spesifikasyon |
| Ev malzemesi |
Yüksek sıcaklığa dayanıklı termoplastik |
| Terminal malzemesi |
Bakır-nikel-silikon alaşımı/fosfor bronz |
| Kontak plakalama |
Sinyal / Nikel üzerine altın (ihtiyaçlı) |
| Pin başına nominal akım |
1.5 A (AC/DC) |
| İsimlendirilmiş voltaj |
50 V AC / DC |
| Maksimum temas direnci |
≤20 mΩ |
| Min yalıtım direnci |
≥100 MΩ |
| Voltajı kaldırın |
500 V AC / 1 dakika |
Çevre ve Lehimlendirme Rehberi
| Ürün |
Spesifikasyon |
| Çalışma sıcaklık aralığı |
-40 °C ~ +105 °C |
| Uygunluk |
RoHS, REACH SVHC uyumlu |
| SMT lehimleme profili |
Standart SMT geri akış profiline uyun; en yüksek sıcaklık ≤260 °C, süresi ≤10 saniye |
| İşleme notu |
Tekrar akış ve montaj sırasında mekanik şok / kablo çekmekten kaçının; terminalleri fazla sıkıştırmayın |
| Depolama |
Kuru depo, SMT montajından önce yüksek nem maruziyetinden kaçının |
Ürün Özellikleri
- 1.2 mm mesafe, tek sıra, dikey çiftleşme, çiftleşme yüksekliği 1.55-1.65 mm düşük profilli tasarım
- Yanlış eşleşmeyi önlemek için yerleşik kutuplaştırma anahtarı, ters yerleştirme hasarını önlemek
- Sabit tutma, titreşime direnme ve kablo çekme için sürtünme kilitli ev
- Açık üst başlık tasarımı otomatik SMT seçme ve yerleştirme montajını destekler
- Kompakt pil kemerleri için 30-28 AWG ultra ince tel için kırpma terminalleri
- Düşük temas direnci ve antioksidan için altın kaplama temas seçenekleri
- Yüksek hacimli SMT seri üretimi için bant ve rulo ambalajı
- Molex 78171 /78172 serisi için % 100 form-fit-fonksiyon alternatifi
Ürün Avantajları
- Doğrudan teslimat yerine: Orijinal Molex 78171 / 78172 tasarımı için PCB değişiklikleri gerekmez, hızlı BOM ikinci kaynak
- Maliyet optimizasyonu: Rekabetçi fiyatlandırma vs. orijinal marka, istikrarlı seri tedarik kapasitesi
- Montaj dostu: SMT bant-rol ambalajı, kutuplaşma yanılgıya karşı, montaj kusuru oranını azaltır
- Güvenilir pil bağlantısı: Düşük temas direnci, titreşim karşıtı kilitleme yapısı, Li-polimer hücreler için istikrarlı güç aktarımı
- Esnek seçenekler: Çoklu iğne sayımı, teneke/altın kaplama seçenekleri, özel kablo kemeri hizmetini destekle
- Kısa teslim süresi: stoktaki standart parçalar, onay için örnek mevcut
Uygulama
- Giyilebilir cihazlar ve akıllı taşınabilir elektronikler
- IoT sensörleri ve küçük akıllı ev aletleri
- Li-polimer pil paketleri ve pil yönetim modülleri
- Elde tutulan taşınabilir tıbbi ekipman
- Küçük boyutlu elektrikli tüketici cihazları
- Taşınabilir test ve ölçüm cihazları
Müşteri Seçimi Rehberi
- Pin sayısını onaylayın: 2-7 pozisyon, pil sinyali ve güç devresine uygun gereksinimler
- Tel ölçüsü kontrol: katı bir şekilde 30-28 AWG tel kullanın; aşırı büyüklükte tel kötü crimping neden olacaktır
- Kaplama seçimi: Yüksek titreşim / uzun ömürlü cihazlar için altın kaplama tercih edilir; maliyet duyarlı tüketici ürünleri için teneke kaplama
- Montaj durumu: SMT geri akış sıcaklığını ≤260 °C doğrulayın; başlık SMT türüdür, kap tel üzerine sıkıştırılmıştır.
- Doğrulama önerisi: Toplu sipariş vermeden önce numunelerimizle çiftleşme testi, titreşim testi ve temas direnci testi yapın.
- İkinci kaynak notu: Karışık tedarik projesi için orijinal Molex 78171 / 78172 serisi ile uyumlu
Sık Sorulan Sorular
1S: Katalogunuz var mı? Tüm ürünlerinizi kontrol etmek için kataloğu bana gönderebilir misiniz?
A: Evet, kataloğu almak için bize çevrimiçi olarak ulaşabilir veya e-posta gönderebilirsiniz.
2S: Ürünü katalogunuzda bulamıyorum.Logue, bu ürünü benim için yapabilir misin?
A: Kataloğumuzda ürünlerimizin çoğu gösteriliyor, ama hepsi değil. Sadece hangi ürüne ihtiyacınız olduğunu ve kaç tane istediğinizi bize bildirin. Eğer elimizde yoksa, onu üretmek için yeni bir kalıp da tasarlayabilir ve yapabiliriz.Referans için.Normal bir kalıp yapmak 35-45 gün sürer.
3S: Bir örnek verebilir misiniz? Bu örnekler bedava mı?
A: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz.
4S: Teslimat süreniz nedir?
A: Stok malları 1 gün içinde teslim edilir; özel mallar 5-7 gün içinde teslim edilir
5S: Siparişimi nasıl göndereceğim?
A: Küçük paketler için, onları DHL, FedEx, UPS, TNT, EMS gibi Express ile gönderin. Bu Kapı Kapı hizmeti. Büyük paketler için, onları Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz.Teslimat sırasında meydana gelen ürün hasarlarından sorumluyuz..
6S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeme yapabilir miyim?
A: T/T (Wire transfer), Western Union ve PayPal kabul ediyoruz. Lütfen fatura ile aynı miktarı alabileceğimizden emin olun. Ve RMB'de ödeme yapabilirsiniz.
7S: Şirketinizin kalite kontrolü nasıl?
Cevap: ISO9001, IQC, OQC, IPQC, QA'ya sıkı sıkıya uymak, kalite departmanımızın %10'unu işgal ediyor. Tüm ürünlerimiz CCD tarafından test edilecektir.
8S: Tüm ürünlerinizin fiyat listesine ihtiyacım var.
A: Tüm ürünlerimizin fiyat listesine sahip değiliz.Ve fiyatlar her zaman değişir. Malzeme maliyeti ve miktarı yüzünden.Ve bize ihtiyacınız olan tüm eşyaların bir listesini verebilirsiniz; biz dikkatlice birer birer onaylayacağız ve size bir özellik ve fiyat listesi vereceğiz
9S: Özel ürünler ve özel ambalaj yapabilir misiniz?
A: Evet.
Müşterilerimiz için eski ürünler (özellikle tel bağlamalar). Özel ambalajlama hakkında, paketinize logonuzu veya diğer bilgilerinizi koymamız için bir sorun yok.Sadece ek maliyetler olduğunu belirtmek zorundayım..
10S: Hangi sertifikalarınız var?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
