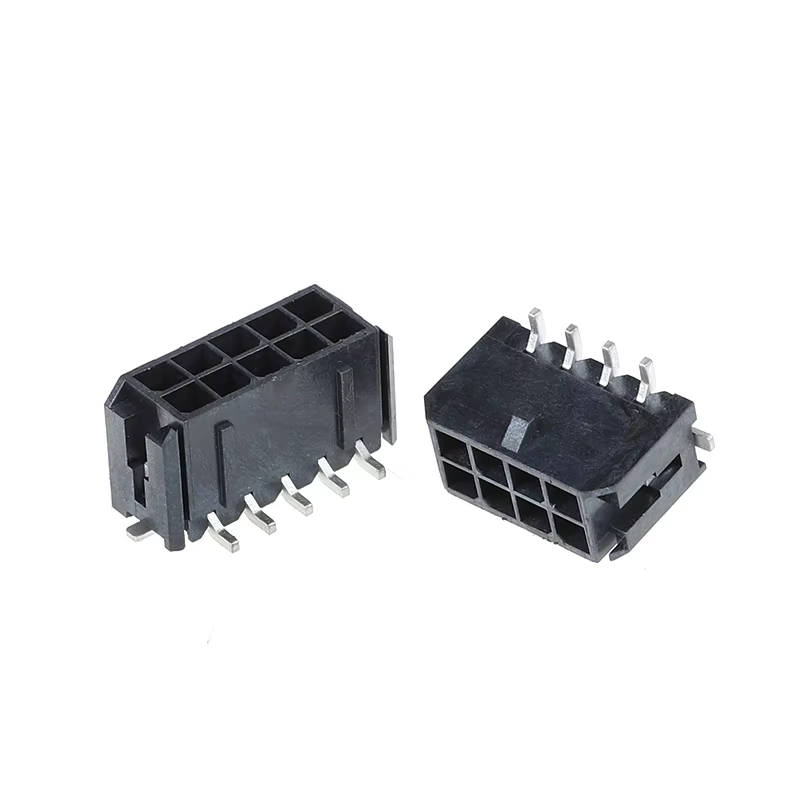

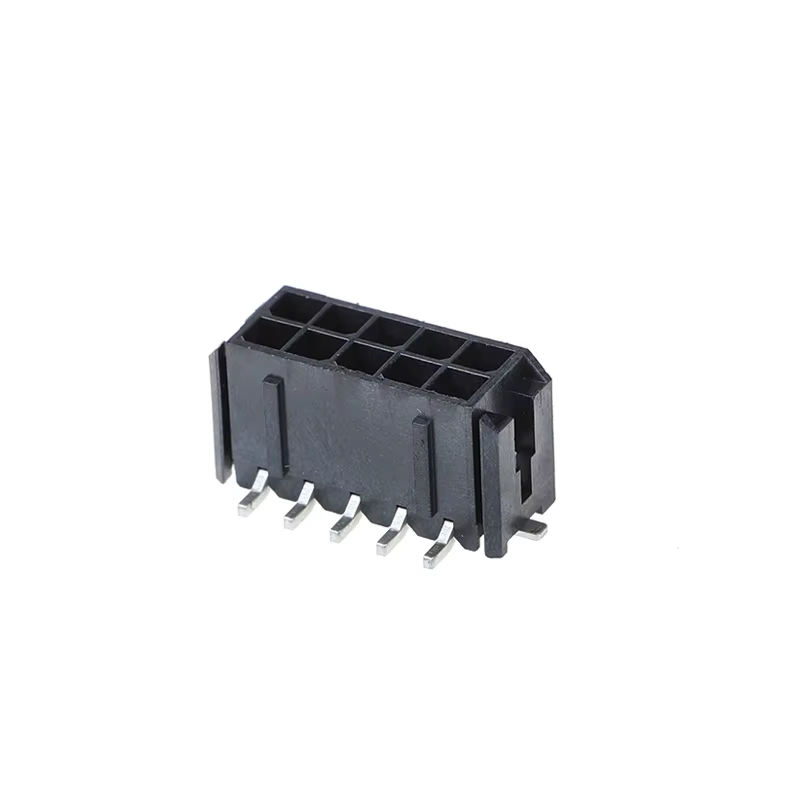

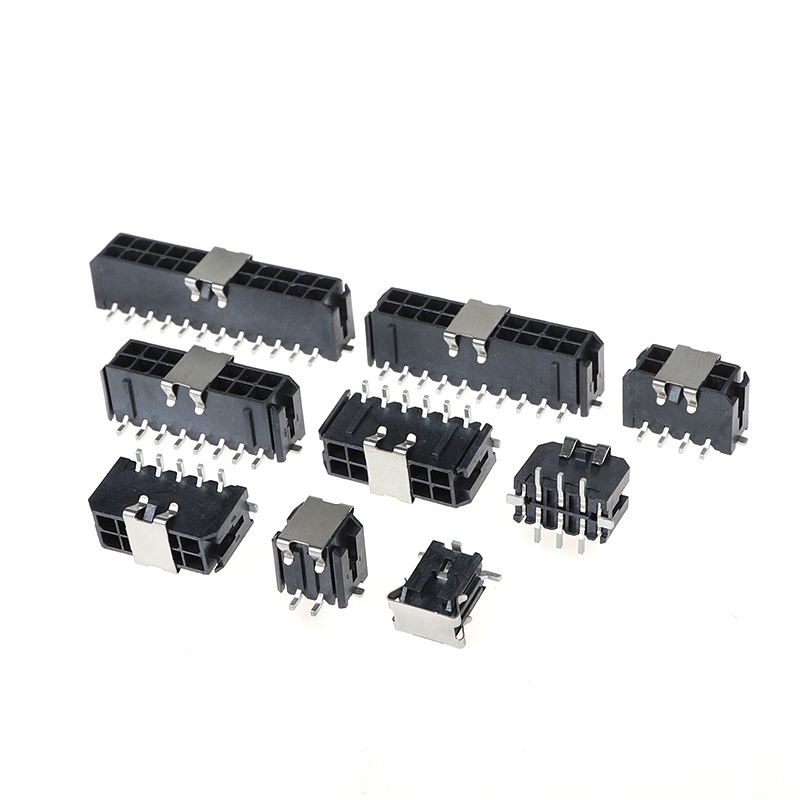

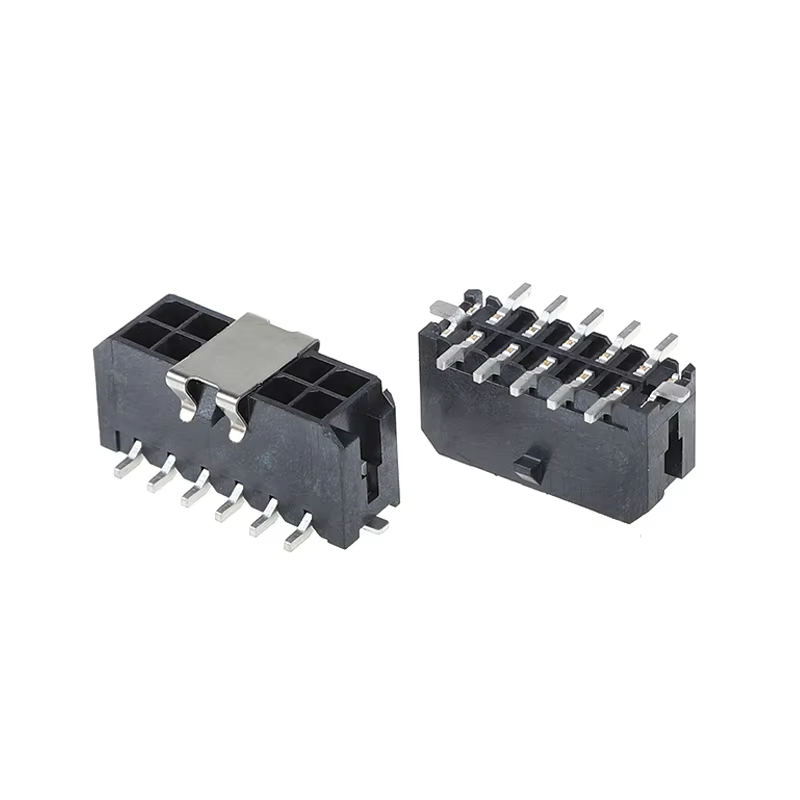

5557 Dikey 3.0MM Pitch Connector Çift Satır 4P-24P Molex Connector 43045 Harness Wire Connector'ı değiştirir
Ürün Özellikleri
- Molex 43045 Micro-Fit 3.0 serisi için doğrudan yer değiştiricisi
- Dikey çift sıra, 3.0 mm mesafe, tam aralık: 4P-24P pozisyonları
- Güç ve düşük hızlı sinyal için kablo-taş çözümü, temas derecesi başına 5A
- Polarize kilitli kapak, yanlış yerleştirme karşıtı, yüksek sıcaklık UL94-V0 kapak.
- Özel kemer montajını, bant-rol / toplu ambalajlamayı destekler, OEM & ODM mevcuttur
Teknik özellikler
Genel Mekanik Parametreler
| Ürün |
Spesifikasyon |
| Bağlantı tipi |
Kablodan Tahtaya Dikey Çapraz Çapraz Başlık |
| Çıkış |
3.00 mm (0.118 inç) |
| Anlaşma |
Çift sıra |
| Konum aralığı |
4P,6P,8P,10P,12P,14P,16P,18P,20P,22P,24P |
| Çiftleşme Döngüleri |
Min 30 döngü |
| Montaj tarzı |
PCB için dikey delik |
| Kutuplaşma |
Evet, yanlış yerleştirmeye karşı |
| Kilitleme mekanizması |
Pozitif koruma kilidi |
Malzeme ve Elektriksel Özellikler
| Ürün |
Spesifikasyon |
| Konut malzemeleri |
Nylon 66 / LCP, UL94-V0 alev geriletici |
| Terminal malzemesi |
Fosfor Bronz |
| Standart kaplama |
Nikel üzerine teneke; temas alanında altın kaplama isteğe bağlıdır |
| Rütbeli Akım |
Her bir temas için 5 A (AWG 20-24 tel) |
| Adlık Voltaj |
250 V AC / DC |
| Max Voltajı Dayanır |
1500 V AC / 1 dakika, arıza yok |
| Temas direnci |
≤ 20 mΩ en fazla |
| İzolasyon Direnci |
≥ 1000 MΩ @500V DC |
| Uygulanabilir Tel |
AWG 28 ~ AWG 20 ipli bakır tel |
Çevre ve Lehimlendirme Rehberi
| Ürün |
Spesifikasyon |
| Çalışma sıcaklığı |
-40 °C ~ +105 °C |
| Lehimleme İşlemi |
Kurşunsuz delikli lehimleme; Zirve sıcaklığı ≤260 °C, 30 saniye maksimum maruz kalma, en fazla 3 döngü |
| Depolama Durumu |
Sıcaklık: -10 ~ 40°C, Nem 40 ~ 70% RH; aşındırıcı gazlardan kaçının |
| Uygunluk |
RoHS-2.0 uyumlu |
Ürün Özellikleri
- Dikey çift sıra başlık, 3,0 mm orta mesafe, pozisyonlar 4P-24P tam kapsama
- Polarize koruma + pozitif kilit kilit: ters çiftleşmeyi engeller, şok ortamında anti- titreşim anti-kapatma
- Yüksek sıcaklıkta UL94-V0 yalıtım malzemesi, kurşunsuz geri akışlı lehimleme süreci için uygundur
- Fosfor-bronz temas terminalı; teneke kaplama standardı, sert çevre gereksinimleri için altın kaplama isteğe bağlı
- Geniş kablo çapı uyumluluğu: AWG 28‐20 kemer kırpma montajı için kanatlı kablo
- Molex 43045 serisi ile mekanik olarak değiştirilebilir, PCB izinin değiştirilmesi gerekmez
- Çeşitli ambalaj seçenekleri: toplu torba, tepsiler, SMT / otomatik ekleme üretimi için bant ve rulo
Ürün Avantajları
- Tedarik zinciri riskinin azaltılması: Molex 43045 için drop-in yedekleme, uzun teslim sürelerini ve bileşen kıtlığı riskini çözmek, PCB yeniden tasarımı gerekmez.
- Maliyet optimize edilmiş BOM: Eşdeğer mekanik-elektrik performansı orijinal marka karşısında, seri üretim için rekabetçi birim fiyatı.
- Güçlü titreşim karşıtı performans: Pozitif kilitleme tasarımı, titreşime eğilimli ekipmanlar için istikrarlı bağlantı.
- Esnek özelleştirme: Altın kaplama terminalleri, özel iğne sayımı, bitmiş tel kemer montajı, üretim hattınız için çoklu paketleme modları.
- Sıkı gelen-çıkan QC: %100 boyutlu ve elektrikli örnekleme testi; proje niteliği için tuz püskürtmesi, sıcaklık döngüsü doğrulama kullanılabilir.
- Hızlı teknik destek: Veri sayfası, 2 boyutlu çizim, müşteri prototipi doğrulama için örnek desteği.
Uygulama
- Endüstriyel otomasyon: PLC, servo sürücüler, sensör kemerleri, endüstriyel güç modülleri
- Tüketici elektroniği: Güç kaynağı üniteleri, ev aletleri, fan ve motor kontrolü
- LED ve aydınlatma sistemleri: LED sürücü panosu, akıllı aydınlatma güç-signal bağlantısı
- Güvenlik ve gözetleme: Kamera güç panosu, erişim kontrolü ekipmanları
- Tıbbi yardımcı ekipman: Kritik olmayan sinyal ve güç bağlantıları
- Yeni enerji düşük voltajlı bileşikler: BMS yardımcı sinyali, pil paketi iç kablolama
- Robotik ve drone: Kompakt güç dağıtım paneli iç kablo-PCB bağlantısı
Sık Sorulan Sorular
1S: Katalogunuz var mı? Tüm ürünlerinizi kontrol etmek için kataloğu bana gönderebilir misiniz?
A: Evet, kataloğu almak için bize çevrimiçi olarak ulaşabilir veya e-posta gönderebilirsiniz.
2S: Ürünü katalogunuzda bulamıyorum.Logue, bu ürünü benim için yapabilir misin?
A: Kataloğumuzda ürünlerimizin çoğu gösteriliyor, ama hepsi değil. Sadece hangi ürüne ihtiyacınız olduğunu ve kaç tane istediğinizi bize bildirin. Eğer elimizde yoksa, onu üretmek için yeni bir kalıp da tasarlayabilir ve yapabiliriz.Referans için.Normal bir kalıp yapmak 35-45 gün sürer.
3S: Bir örnek verebilir misiniz? Bu örnekler bedava mı?
A: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz.
4S: Teslimat süreniz nedir?
A: Stok malları 1 gün içinde teslim edilir; özel mallar 5-7 gün içinde teslim edilir
5S: Siparişimi nasıl göndereceğim?
A: Küçük paketler için, onları DHL, FedEx, UPS, TNT, EMS gibi Express ile gönderin. Bu Kapı Kapı hizmeti. Büyük paketler için, onları Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz.Teslimat sırasında meydana gelen ürün hasarlarından sorumluyuz..
6S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeme yapabilir miyim?
A: T/T (Wire transfer), Western Union ve PayPal kabul ediyoruz. Lütfen fatura ile aynı miktarı alabileceğimizden emin olun. Ve RMB'de ödeme yapabilirsiniz.
7S: Şirketinizin kalite kontrolü nasıl?
Cevap: ISO9001, IQC, OQC, IPQC, QA'ya sıkı sıkıya uymak, kalite departmanımızın %10'unu işgal ediyor. Tüm ürünlerimiz CCD tarafından test edilecektir.
8S: Tüm ürünlerinizin fiyat listesine ihtiyacım var.
A: Tüm ürünlerimizin fiyat listesine sahip değiliz.Ve fiyatlar her zaman değişir. Malzeme maliyeti ve miktarı yüzünden.Ve bize ihtiyacınız olan tüm eşyaların bir listesini verebilirsiniz; biz dikkatlice birer birer onaylayacağız ve size bir özellik ve fiyat listesi vereceğiz
9S: Özel ürünler ve özel ambalaj yapabilir misiniz?
A: Evet.
Müşterilerimiz için eski ürünler (özellikle tel bağlamalar). Özel ambalajlama hakkında, paketinize logonuzu veya diğer bilgilerinizi koymamız için bir sorun yok.Sadece ek maliyetler olduğunu belirtmek zorundayım..
10S: Hangi sertifikalarınız var?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
