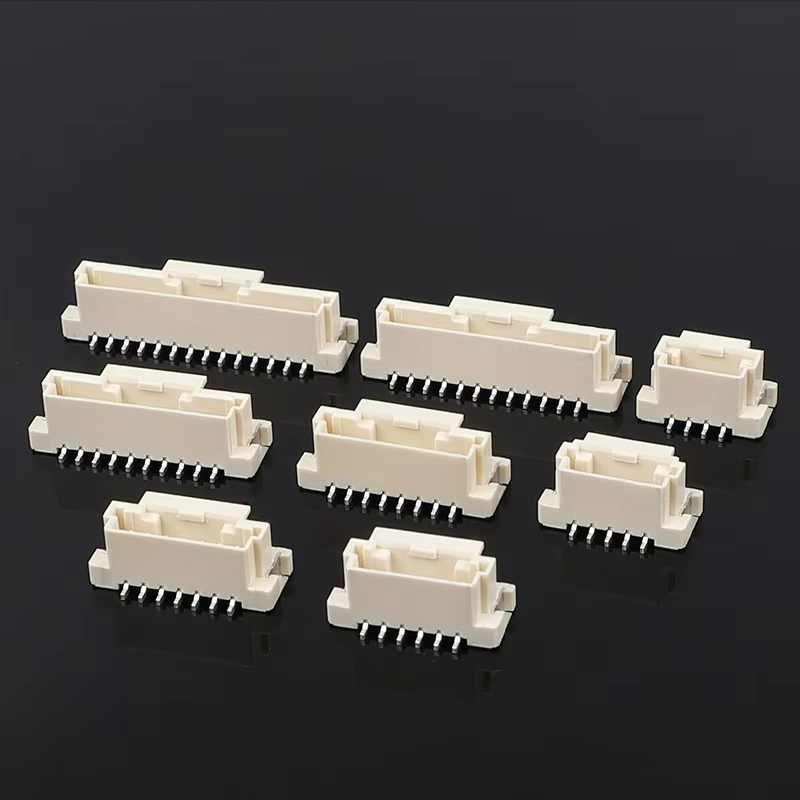

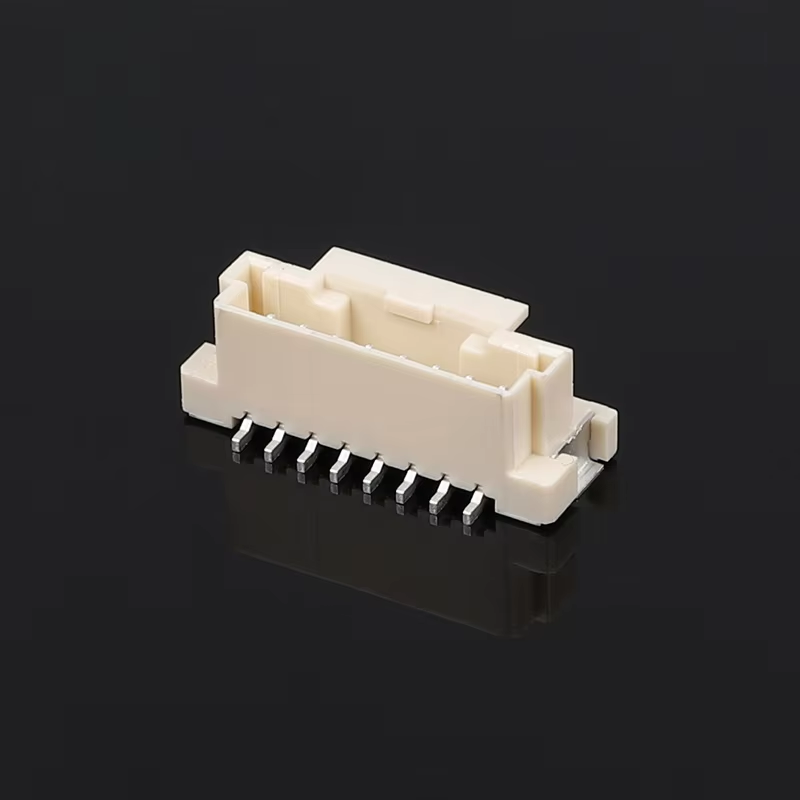

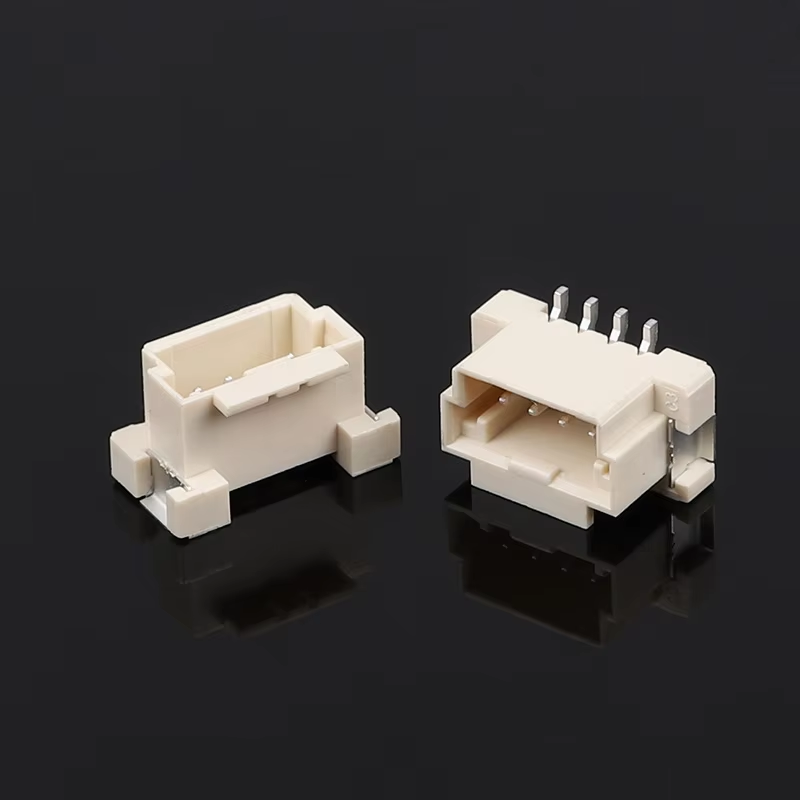

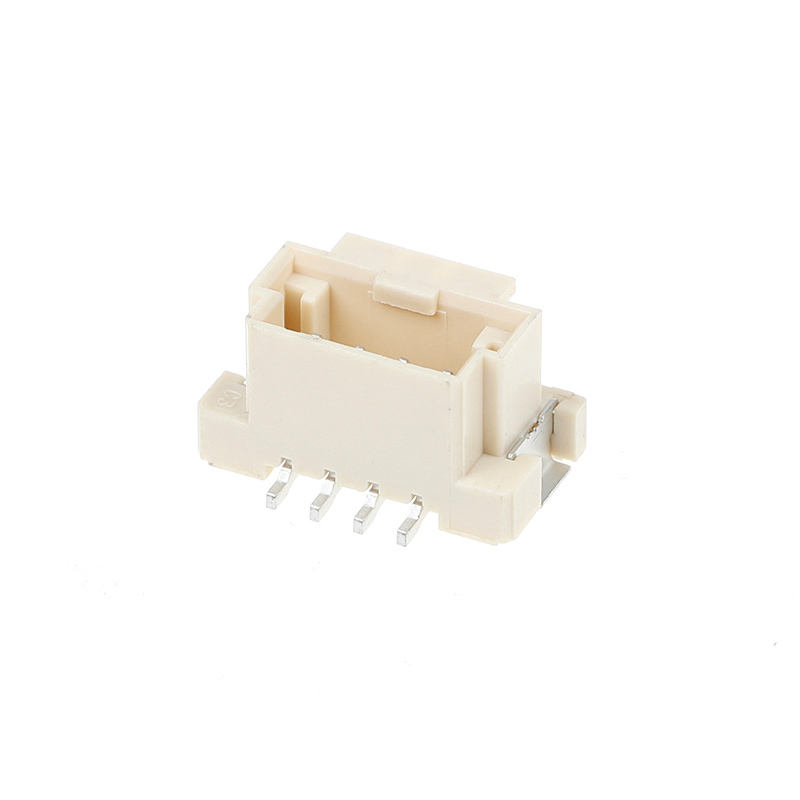

MX2.0mm Pitch Dikey Konnektör, Mandallı Kablo-Kart Dişi Konnektör
Ürün Öne Çıkanları
- Entegre pozitif kilit mandalı ile titreşim altında ayrılmayı önleyen, 2.0 mm hatveli dikey kablo-kart dişi soketTek sıralı tasarım, pin sayısı: 2P-20P yapılandırılabilir, hem sinyal hem de düşük güçlü DC iletimini destekler
- UL94V-0 yüksek sıcaklık gövdesi, delikten lehimleme ile uyumlu; RoHS ve REACH uyumlu
- Sesli tıklama mandal yapısı, kolay manuel eşleştirme/ayrıştırma, polarizasyon anahtarı ile yanlış eşleştirmeyi önler
- Ana akım 2.0 mm kablo-kart serileri için uygun maliyetli doğrudan ikame, OEM/ODM özelleştirmesini destekler
- Ürün Teknik Özellikleri
Genel Mekanik Parametreler
Öğe
| Özellik |
Çalışma Sıcaklığı |
| 2.0 mm |
Konnektör Tipi |
| Kablo-Kart Dişi Dikey Konnektör (Delikten) |
Kilitleme Yöntemi |
| Pozitif kilit mandalı (latch) |
Pozisyon Sayısı |
| 2 ~ 20P, tek sıra |
Eşleştirme Döngüleri |
| Min. 300 döngü |
Tutma Kuvveti |
| ≥40N (tam eşleşmiş durumda) |
Ayrıştırma Kuvveti |
| 8-25N |
PCB Montaj Tipi |
| Delikten DIP |
PCB Kalınlığı Önerisi |
| 1.2-1.6 mm |
Malzeme ve Elektriksel Özellikler |
Öğe
| Özellik |
Çalışma Sıcaklığı |
| Nylon66 / PA9T, UL94V-0 |
Kontak Terminali |
| Fosfor Bronz |
Kontak Kaplaması |
| Standart: Nikel üzeri Kalay; Opsiyonel: Altın flaş |
Anma Akımı |
| Kontak başına 2A |
Anma Gerilimi |
| 250V AC/DC |
Maks. Dayanım Gerilimi |
| 800V AC / 1 dk |
Kontak Direnci |
| ≤30 mΩ Maks |
İzolasyon Direnci |
| ≥1000 MΩ Min |
Uygun Tel Ölçüsü |
| 22-30 AWG sıkma tel demeti |
Çevresel ve Lehimleme Kılavuzu |
Öğe
| Özellik |
Çalışma Sıcaklığı |
| -25℃ ~ +85℃ |
Depolama Sıcaklığı |
| -40℃ ~ +105℃ |
Lehimleme İşlemi |
| Delikten dalga lehimleme |
Lehim Sıcaklığı ve Süresi |
| 260℃ maks, ≤5 saniye |
Uyumluluk |
| RoHS 2.0, REACH SVHC uyumlu |
Ürün Özellikleri |
Entegre pozitif kilit mandalı: tam eşleştiğinde sesli "tık" geri bildirimi, titreşimli ortamlarda kazara çekilmeyi önler
- Polarizasyon anahtarı özelliği: manuel veya montaj hattı ekleme sırasında ters yanlış eşleştirmeyi önler
- Fosfor bronz kontak terminalleri kalay kaplamalı: kararlı kontak performansı, düşük kontak direnci, iyi lehimlenebilirlik
- UL94V-0 alev geciktirici yalıtkan malzeme, iç mekan kapalı elektronikler için geniş çalışma sıcaklığı aralığı
- Dikey montaj yatay PCB alanından tasarruf sağlar; basit PCB düzeni tasarımı için standart delikten pin düzeni
- Geniş pin sayısı kapsamı 2P-20P, özel pin uzunluğunu, kaplama seçeneklerini ve özel gövde rengini destekler
- RoHS-REACH uyumlu, küresel pazar ihracat gereksinimleri için uygundur
- Ürün Avantajları
Titreşim önleyici güvenilirlik
- : Dahili mandal, sürtünme sadece konektörlere kıyasla hareketli / darbeye maruz kalan ekipmanlar için gevşek bağlantı risklerini çözerMontaj dostu
- : Net sesli tıklama onayı, manuel montaj sırasında daha az insan hatası, daha düşük satış sonrası aralıklı arıza oranıTasarım esnekliği
- : Tam 2-20P portföyü, özel proje gereksinimleri için özel kaplama, renk ve pin modifikasyonunu desteklerTedarik istikrarı
- : Standart ayak izi, ana akım 2.0 mm kablo-kart çözümleriyle uyumlu, seri hacim için kısa teslim süresiMaliyet-performans dengesi
- : Aşırı spesifikasyon prim fiyatlandırmasından kaçının; çoğu tüketici ve endüstriyel iç mekan düşük voltajlı ara bağlantı taleplerini karşılarİhracata hazır
- : AB ve Kuzey Amerika pazar gereksinimleri için tam uyumluluk, talep üzerine mevcut test raporlarıUygulama
Akıllı Ev ve Ev Aletleri: küçük ev aletleri, akıllı kilitler, nemlendiriciler, pişirme ekipmanları iç kablolaması
- IoT ve Tüketici Elektroniği: sensörler, kontrolörler, ekran modülleri, pille çalışan taşınabilir cihazlar
- Endüstriyel Kontrol ve Enstrümantasyon: küçük boyutlu PLC modülleri, test cihazları, panel içi sinyal bağlantıları
- Tıbbi Cihazlar (implant olmayan): güzellik cihazları, izleme ekipmanları iç düşük voltajlı sinyal kablolaması
- Robotik ve Otomasyon: küçük robot aktüatör kablolaması, fan ve motor sinyal bağlantıları
- Aydınlatma ve Yeni enerji yardımcı modülleri: LED sürücü, küçük pil yönetim yardımcı sinyal demeti
- SSS
1. S: Bir kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, katalogu almak için çevrimiçi olarak bizimle iletişime geçebilir veya bir E-posta gönderebilirsiniz.
2. S: Ürünü kataloğunuzda bulamıyorum, bu ürünü benim için yapabilir misiniz?
C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini değil. İhtiyacınız olan ürünü ve kaç tane istediğinizi bize bildirmeniz yeterlidir. Eğer elimizde yoksa, yeni bir kalıp tasarlayıp üretebiliriz. Referansınız için, sıradan bir kalıp yapmak yaklaşık 35-45 gün sürer.3. S: Örnek sağlayabilir misiniz? Bu örnekler ücretsiz mi?
C: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz. Ancak nakliye ücretini ödemeniz gerekir.
4. S: Teslimat süreniz ne kadar?
C: Stoktaki ürünler 1 gün içinde teslim edilir; özelleştirilmiş ürünler 5-7 gün içinde teslim edilir.
5. S: Siparişimi nasıl gönderebilirim?
C: Küçük paketler için, DHL, FedEx, UPS, TNT, EMS gibi Ekspres ile gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için, Hava veya Deniz yoluyla gönderebiliriz. Standart ihracat kartonları kullanıyoruz. Teslimat sırasında oluşan herhangi bir ürün hasarından biz sorumluyuz.
6. S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeyebilir miyim?
C: T/T (Banka havalesi), Western Union ve PayPal kabul ediyoruz. Fatura ile aynı miktarı alabildiğimizden emin olun. Ve RMB ile ödeme yapabilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolü nasıl?
C: ISO9001'e kesinlikle uyun, IQC, OQC, IPQC, QA Kalite departmanımızın %10'unu oluşturur. Tüm ürünlerimiz CCD tarafından test edilecektir.
8. S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Bir fiyat listeniz var mı?
C: Tüm ürünlerimizin bir fiyat listesi yok. Çok fazla ürünümüz olduğu için, hepsinin fiyatlarını bir listeye koymak imkansızdır ve malzeme maliyeti ve miktar nedeniyle fiyatlar sürekli değişmektedir. Ve ihtiyacınız olan tüm ürünlerin bir listesini bize verebilirsiniz; dikkatlice tek tek kontrol edip size bir özellik ve fiyat listesi vereceğiz.
9. S: Özelleştirilmiş ürünler ve özelleştirilmiş ambalaj yapabilir misiniz?
C: Evet. Daha önce müşterilerimiz için birçok özelleştirilmiş ürün yaptık (çoğunlukla kablo demetleri). Özelleştirilmiş ambalaj hakkında, logonuzu veya diğer bilgileri pakete koymamızda sorun yok. Sadece ek maliyet getirdiğini belirtmek gerekir.
10. S: Hangi sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
