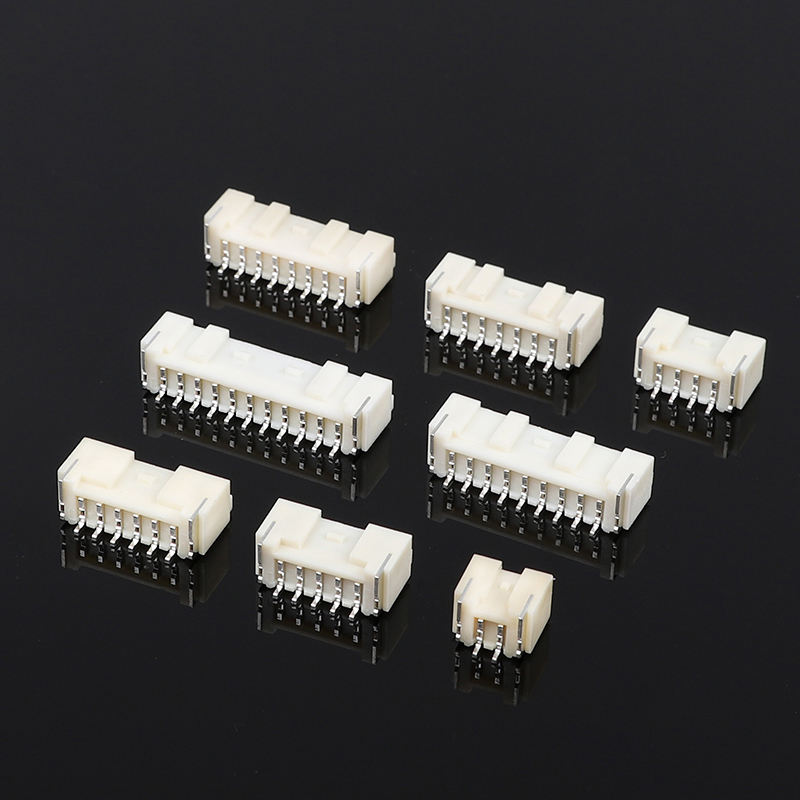

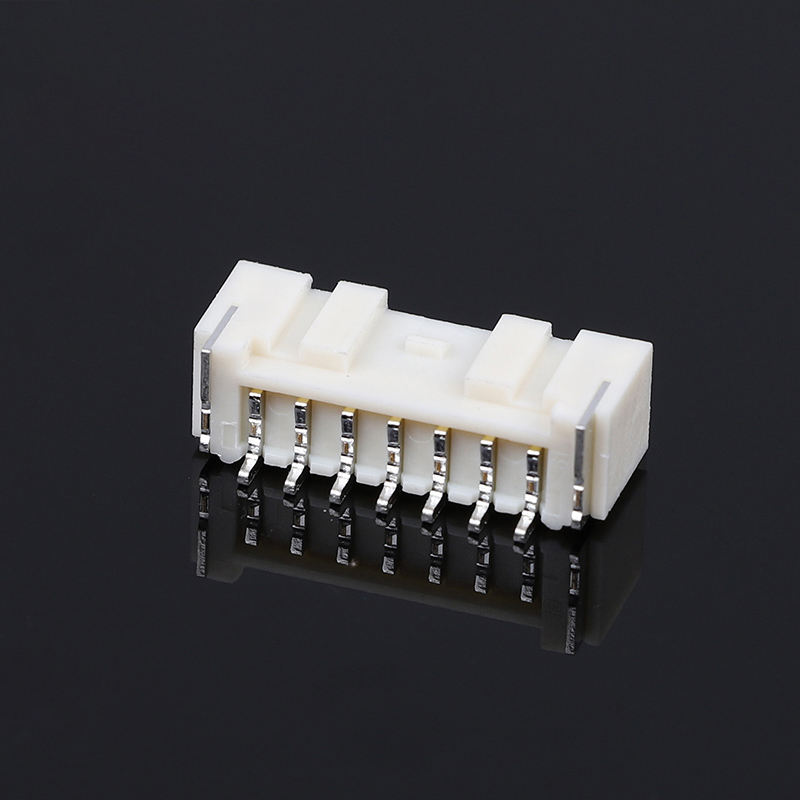

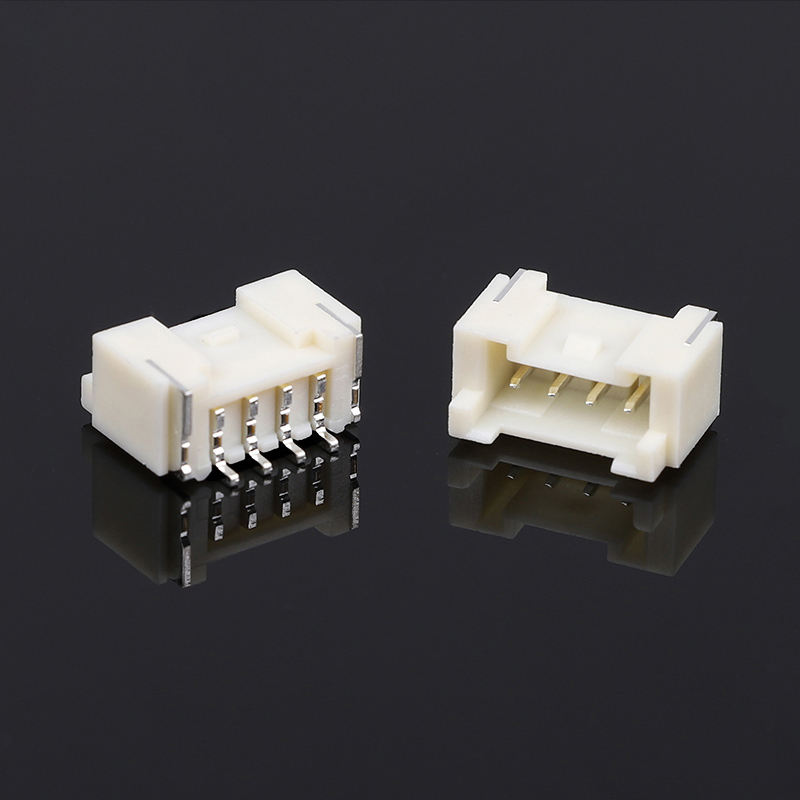

Teypli PA/PAE 2.0MM Pitch Horizontal SMT2P-16P LED Işık Panosu Son Bağlantısı
Ürün Özellikleri
2.0 mm pitch yatay SMT wafer başlığı, bant ve rulo paketlenmiş, 2-16 pozisyon, LED aydınlatma PCB montajı için optimize edilmiştir. Yüksek sıcaklığa dayanıklı kaplama, istikrarlı temas performansı,SMT yüksek hızlı otomatik montajla tamamen uyumludur, aydınlatma modülleri için üretim kusuru oranını düşürür.
Ürün Teknik Spesifikasyonları
Genel Mekanik Parametreler
| Ürün |
Spesifikasyon |
| Çıkış |
2.0 mm |
| Konum aralığı |
2 - 16 P |
| Montaj Tipi |
Yatay / dik açılı SMT yüzey montu |
| Paketleme |
SMT otomatik montajı için baskılı bant ve rulo |
| Çiftleşme Döngüleri |
En az 300 adet. |
| PCB kalınlığı önerisi |
1.6 mm |
| Plaklama seçeneği |
Alçalı (standart); Altınla kaplanmış (ihtiyaç duyulmaz) |
Malzeme ve Elektriksel Özellikler
| Ürün |
Spesifikasyon |
| Konut malzemeleri |
Yüksek sıcaklıklı PA9T / PA10T, UL94-V0 |
| İletişim malzemesi |
Fosfor Bronz |
| Rütbeli Akım |
Pin başına 3 A |
| Adlık Voltaj |
250 V AC/DC. |
| İlk temas direnci |
≤ 15 mΩ |
| Çevre Testinden Sonra Temas Direnci |
≤ 25 mΩ |
| İzolasyon Direnci |
≥ 1000 MΩ |
| Gürültüye dayanabilir |
800 V AC, 1 dakika, arıza yok |
| Çalışma sıcaklığı |
-25 °C ~ +85 °C |
Çevre ve Lehimlendirme Rehberi
| Ürün |
Spesifikasyon |
| SMT geri akış zirve sıcaklığı |
En fazla 260 °C, 10 saniye kadar kalın |
| Depolama Durumu |
Sıcaklık -10 °C ~ +40 °C, Nem 40 - 70 % RH, mühürlü rulo |
| Çevre Direnci |
Genel iç aydınlatma modülü ısı döngüsü stresine dayanır; Ekstra kabın olmadan doğrudan dış mekan su geçirmez maruz kalmak için değildir |
| SMT Önerisi |
Yakın iğne arasında teneke köprüsü önlemek için aşırı lehimli pasta hacmi kaçının |
Ürün Özellikleri
- 2.0 mm standart mesafe, pozisyonlar: 2-16 devre, tek sıra yatay dikdörtgen SMT montajı
- Yüksek hızlı SMT toplama ve yerleştirme ekipmanlarına doğrudan uygulanabilir bant ve rulo emboss ambalajı
- UL94‐V0 yüksek sıcaklığa dayanıklı yalıtıcı, SMT geri akış lehimleme profiline katlanır
- Teneke/altın kaplama seçenekleriyle fosfor-bronz teması, düşük sabit temas direnci
- Yerleşik kutuplaştırma anahtarı, ters eşleşme montaj hatalarını önler
- LED PCB düzeni için optimize edilmiş ayak izi, seri üretim sırasında lehim köprüsü riskini azaltır
- Çoklu pin sayım seçenekleri, aydınlatma modülleri için sinyal ve düşük güç iletimini destekler
Ürün Avantajları
- Toplu üretim dostu: Teyp-rol SMT kaynağı, manuel yerleştirmeyi ortadan kaldırır, aydınlatma OEM'leri için verimi artırır, montajla ilgili kusurları azaltır.
- Işıklandırma odaklı optimizasyon: Düşük profilli yatay montaj, ince LED armatürlerin içinde dikey alanı korur.
- Maliyet-performans dengesi: Tin kaplama versiyonu çoğu LED aydınlatma gereksinimini karşılar; yüksek titreşimli veya uzun ömürlü projeler için altın kaplama versiyonu mevcuttur.
- Yanlış çiftleşmeye karşı tasarım: Polarizasyon anahtarı, üretim hattındaki yanlış yönlü fişlemeden kaçınır.
- Istikrarlı elektrik performansı: Kontrol edilen temas impedansı, LED modülü arızaları için aralıklı bağlantı risklerini azaltır.
- Esnek pin sayımı seçimi: 2‐16P, küçük boyutlu gösterge lambalarını çok kanallı aydınlatma sürücü panellerine kapsar.
Uygulama
- LED Işıklandırma: panel lambaları, şerit ışığı modülleri, aşağı lambalar, dolap aydınlatması, akıllı aydınlatıcı sürücü panelleri
- Tüketici Elektronikleri: küçük ev aletleri, ekran modülleri
- Endüstriyel Kontrol: Sensör PCB'ler, kompakt kontrol üniteleri
- Akıllı Ev: IoT aydınlatma denetleyicileri, iç mekan akıllı cihaz iç kablo bağlantısı
Sık Sorulan Sorular
1S: Katalogunuz var mı? Tüm ürünlerinizi kontrol etmek için kataloğu bana gönderebilir misiniz?
A: Evet, kataloğu almak için bize çevrimiçi olarak ulaşabilir veya e-posta gönderebilirsiniz.
2S: Ürünü katalogunuzda bulamıyorum.Logue, bu ürünü benim için yapabilir misin?
A: Kataloğumuzda ürünlerimizin çoğu gösteriliyor, ama hepsi değil. Sadece hangi ürüne ihtiyacınız olduğunu ve kaç tane istediğinizi bize bildirin. Eğer elimizde yoksa, onu üretmek için yeni bir kalıp da tasarlayabilir ve yapabiliriz.Referans için.Normal bir kalıp yapmak 35-45 gün sürer.
3S: Bir örnek verebilir misiniz? Bu örnekler bedava mı?
A: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz.
4S: Teslimat süreniz nedir?
A: Stok malları 1 gün içinde teslim edilir; özel mallar 5-7 gün içinde teslim edilir
5S: Siparişimi nasıl göndereceğim?
A: Küçük paketler için, onları DHL, FedEx, UPS, TNT, EMS gibi Express ile gönderin. Bu Kapı Kapı hizmeti. Büyük paketler için, onları Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz.Teslimat sırasında meydana gelen ürün hasarlarından sorumluyuz..
6S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeme yapabilir miyim?
A: T/T (Wire transfer), Western Union ve PayPal kabul ediyoruz. Lütfen fatura ile aynı miktarı alabileceğimizden emin olun. Ve RMB'de ödeme yapabilirsiniz.
7S: Şirketinizin kalite kontrolü nasıl?
Cevap: ISO9001, IQC, OQC, IPQC, QA'ya sıkı sıkıya uymak, kalite departmanımızın %10'unu işgal ediyor. Tüm ürünlerimiz CCD tarafından test edilecektir.
8S: Tüm ürünlerinizin fiyat listesine ihtiyacım var.
A: Tüm ürünlerimizin fiyat listesine sahip değiliz.Ve fiyatlar her zaman değişir. Malzeme maliyeti ve miktarı yüzünden.Ve bize ihtiyacınız olan tüm eşyaların bir listesini verebilirsiniz; biz dikkatlice birer birer onaylayacağız ve size bir özellik ve fiyat listesi vereceğiz
9S: Özel ürünler ve özel ambalaj yapabilir misiniz?
A: Evet.
Müşterilerimiz için eski ürünler (özellikle tel bağlamalar). Özel ambalajlama hakkında, paketinize logonuzu veya diğer bilgilerinizi koymamız için bir sorun yok.Sadece ek maliyetler olduğunu belirtmek zorundayım..
10S: Hangi sertifikalarınız var?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
