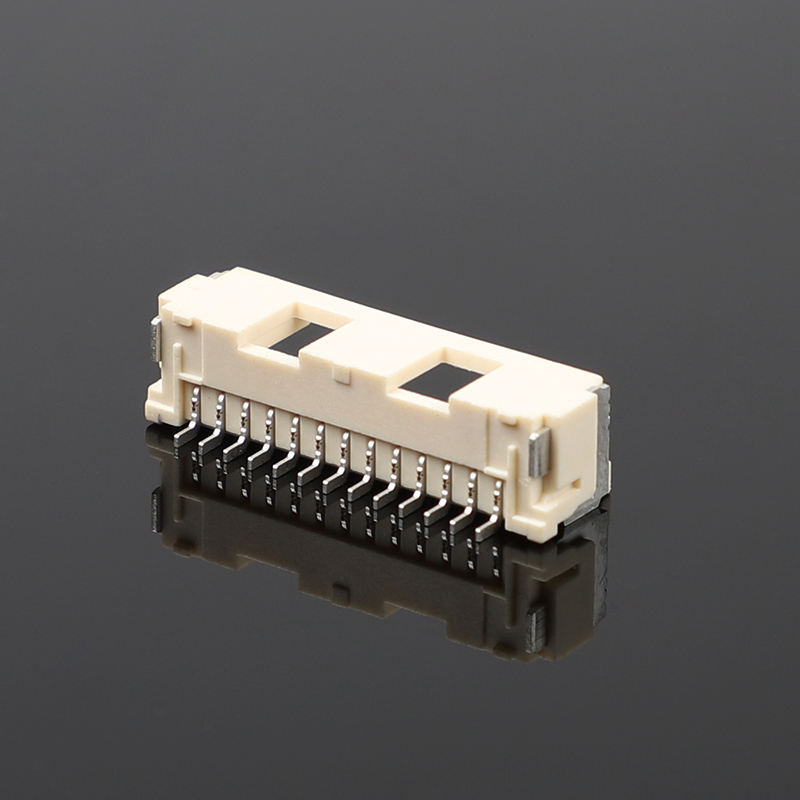

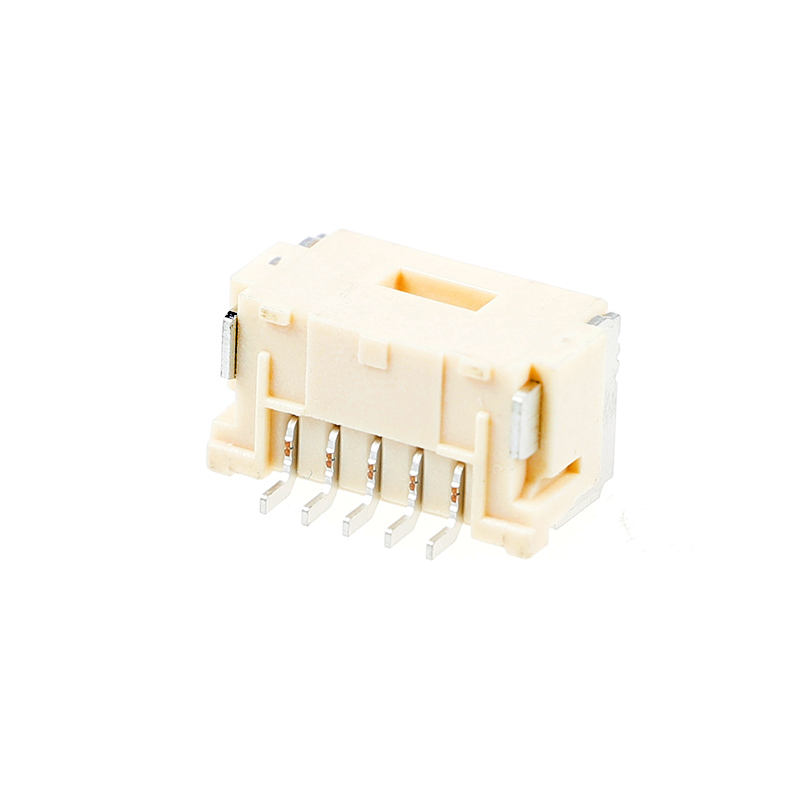

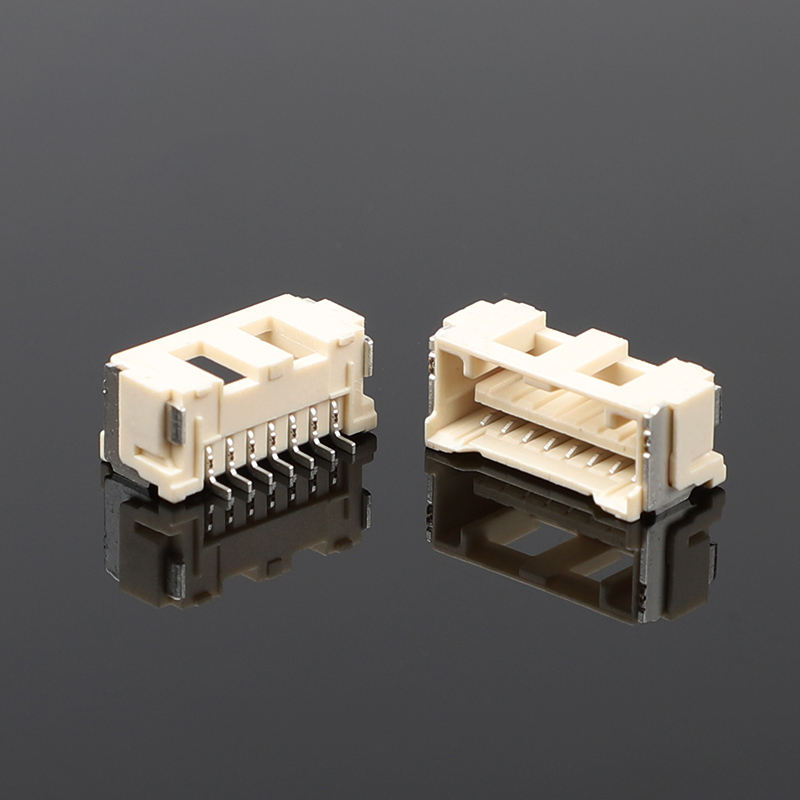

MX1.5mm Pitch B Tipi Yatay Teyp İç Kilit SMT Nem Dirençli Işık Fener WT150BW Otomobil Adaptörü Bağlayıcısı 100V
Ürün Özellikleri
- 1B tipi yatay SMT başlığı, 0,5 mm mesafe,İç kuyruklu kilitleme titreşim karşıtı tasarımıOtomobil aydınlatması ve sinyal bağlantısı için
- High-speed SMT montaj hatlarıyla tamamen uyumlu bant ve rulo SMT paketi
- Islaklığa dayanıklı kaplama malzemesi, nemli araç kabin ortamında istikrarlı performans
- Rated 100 V AC/DC, kompakt ayak izi, pin sayıları 2-15P özelleştirilebilir
- Otomobil sınıfı malzeme, RoHS uyumlu, ana akım MX1.5 serisi için uygun maliyetli alternatif
Ürün Teknik Spesifikasyonları
Genel Mekanik Parametreler
| Ürün |
Spesifikasyon |
| Çıkış |
1.5 mm |
| Montaj Tipi |
Yatay / Düz açılı SMT |
| Kilitleme yöntemi |
İç kuyruklu kilit |
| Kullanılabilir Pin Sayısı |
2‐15 P tek satır |
| Çiftleşme Döngüleri |
Min 30 döngü |
| Uygulanabilir PCB Kalınlığı |
1.6 mm-2.0 mm |
| Paketleme |
Teyp & Bobin SMT |
Malzeme ve Elektriksel Özellikler
| Ürün |
Spesifikasyon |
| Konut malzemeleri |
Yüksek sıcaklığa dayanıklı PA9T, UL94V-0 |
| Terminal malzemesi |
Fosfor Bronz, Ni alt katman + Sn kaplama |
| Adlık Voltaj |
100 V AC/DC |
| Rütbeli Akım |
Pin başına 2 A |
| Temas direnci |
≤40 mΩ (max) |
| İzolasyon Direnci |
≥ 500 MΩ |
| Voltajı Dayan |
500 V AC, 1 dakika arıza yok |
Çevre ve Lehimlendirme Rehberi
| Ürün |
Spesifikasyon |
| Çalışma sıcaklığı |
-25 °C ~ +85 °C (akım yükselme sıcaklığı dahil) |
| Nem Direnci |
Yüksek nemli kabin ortamı, su geçirmez |
| Geri akış kaynak profili |
En yüksek sıcaklık 250 °C, SMT standart geri akış eğrisini takip edin |
| Depolama Durumu |
SMT geri akışından önce nem emiliminden kaçınmak için kuru torba paketleme |
| Uygunluk |
RoHS |
Ürün Özellikleri
- Dahili kasık kilitleme yapısı, sesli tıklama eşleştirme, etkili bir şekilde araç titreşim ve şok altında bağlantı kesilmesini önler
- Yatay dik açılı SMT montajı, dikey PCB alanını tasarruf eder, yan yönlü kablolama düzenine ideal
- Nemden ve yüksek sıcaklıktan korunma, nemli iç çalışma ortamına ve lamba korumalarına uyum sağlar
- Bant ve rulo ambalajı, manuel işlem olmadan otomatik SMT yerleştirmesini destekler

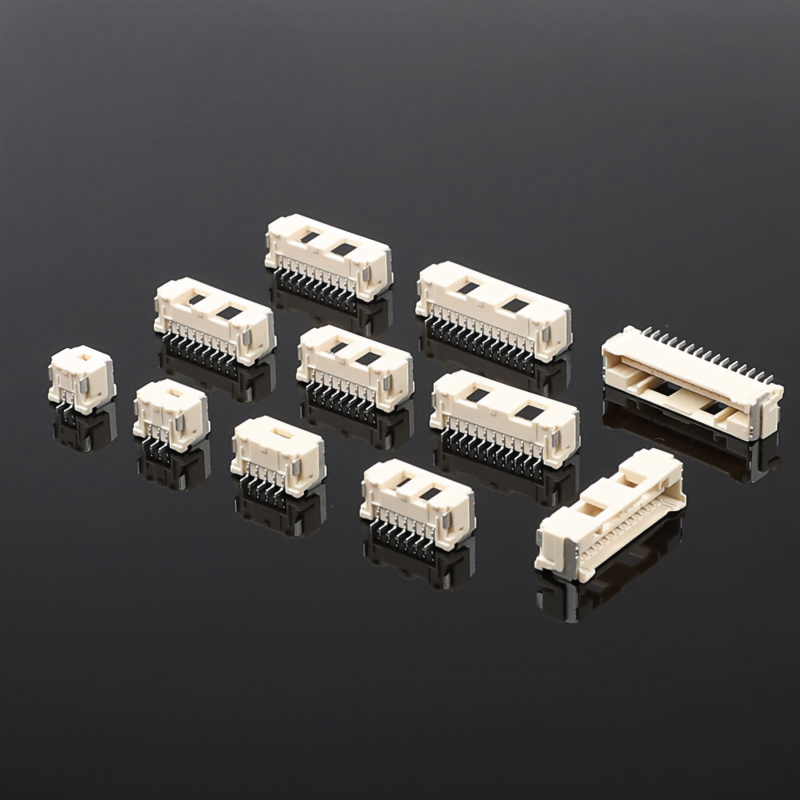

- Multi-pin kapsama: 2P-15P tek sıra, farklı sinyal kanalı gereksinimleri için esnek pin sayısı seçimi
- Güçlendirilmiş SMT tutma sekmeleri, PCB'deki lehimleme mekanik tutumunu arttırır
- Montaj sırasında yanlış eşleşmeyi önlemek için kutuplaştırma anahtarlaması
- RoHS uyumlu, otomotiv dolaylı güvenlik elektronik bileşenleri için uygundur
Ürün Avantajları
- Titreşmeye karşı iç kuyruk kilitlenmesi: Sıradan kilitsiz SMT levha ile karşılaştırıldığında, araç titreşiminden kaynaklanan aralıklı sinyal arızasını önler ve lamba ürünleri için satış sonrası riski azaltır.
- Nemden korunur kaplama: Yarım mühürlü lamba boşluğu ortamı için uygun genel PA66 malzemesinden daha iyi nem uyarlanabilirliği.
- Tam SMT üretilebilirliği: Teyp-rol kaynağı, manuel eklemeye gerek yoktur, seri üretim için montaj işgücü maliyetini azaltır.
- Kompak yatay düzen: Yatay çıkış tel tasarımı PCB yüksekliğini tasarrufu sağlar, dar alan lamba tahtası düzenine uyar.
- Maliyet etkin çapraz referans: Ana akım MX1.5 B tipi serisi için drop-in alternatifi, özelleştirilmiş pin sayımı ve numune testini destekler.
- Sabit lehim performansları: Güçlendirilmiş tutma çubuğu, mekanik stres altında lehim eklemlerinin çatlama riskini azaltır.
Uygulama
- Otomotiv: Otomotiv LED far / arka ışık / çevre ışığı modülleri, iç elektronik kontrol üniteleri, araç sensörü sinyal bağlantısı
- Aydınlatma: Ticari LED aydınlatma modülü, akıllı lamba sürücü paneli
- Endüstriyel elektronik: Küçük boyutlu sensör modülleri, kompakt kontrol panelleri
- Tüketici elektroniği: Ev akıllı ekipmanları, küçük boyutlu kablo-taş sinyal bağlantısı
Sık Sorulan Sorular
1S: Katalogunuz var mı? Tüm ürünlerinizi kontrol etmek için kataloğu bana gönderebilir misiniz?
A: Evet, kataloğu almak için bize çevrimiçi olarak ulaşabilir veya e-posta gönderebilirsiniz.
2S: Ürünü katalogunuzda bulamıyorum.Logue, bu ürünü benim için yapabilir misin?
A: Kataloğumuzda ürünlerimizin çoğu gösteriliyor, ama hepsi değil. Sadece hangi ürüne ihtiyacınız olduğunu ve kaç tane istediğinizi bize bildirin. Eğer elimizde yoksa, onu üretmek için yeni bir kalıp da tasarlayabilir ve yapabiliriz.Referans için.Normal bir kalıp yapmak 35-45 gün sürer.
3S: Bir örnek verebilir misiniz? Bu örnekler bedava mı?
A: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz.
4S: Teslimat süreniz nedir?
A: Stok malları 1 gün içinde teslim edilir; özel mallar 5-7 gün içinde teslim edilir
5S: Siparişimi nasıl göndereceğim?
A: Küçük paketler için, onları DHL, FedEx, UPS, TNT, EMS gibi Express ile gönderin. Bu Kapı Kapı hizmeti. Büyük paketler için, onları Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz.Teslimat sırasında meydana gelen ürün hasarlarından sorumluyuz..
6S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeme yapabilir miyim?
A: T/T (Wire transfer), Western Union ve PayPal kabul ediyoruz. Lütfen fatura ile aynı miktarı alabileceğimizden emin olun. Ve RMB'de ödeme yapabilirsiniz.
7S: Şirketinizin kalite kontrolü nasıl?
Cevap: ISO9001, IQC, OQC, IPQC, QA'ya sıkı sıkıya uymak, kalite departmanımızın %10'unu işgal ediyor. Tüm ürünlerimiz CCD tarafından test edilecektir.
8S: Tüm ürünlerinizin fiyat listesine ihtiyacım var.
A: Tüm ürünlerimizin fiyat listesine sahip değiliz.Ve fiyatlar her zaman değişir. Malzeme maliyeti ve miktarı yüzünden.Ve bize ihtiyacınız olan tüm eşyaların bir listesini verebilirsiniz; biz dikkatlice birer birer onaylayacağız ve size bir özellik ve fiyat listesi vereceğiz
9S: Özel ürünler ve özel ambalaj yapabilir misiniz?
A: Evet.
Müşterilerimiz için eski ürünler (özellikle tel bağlamalar). Özel ambalajlama hakkında, paketinize logonuzu veya diğer bilgilerinizi koymamız için bir sorun yok.Sadece ek maliyetler olduğunu belirtmek zorundayım..
10S: Hangi sertifikalarınız var?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
