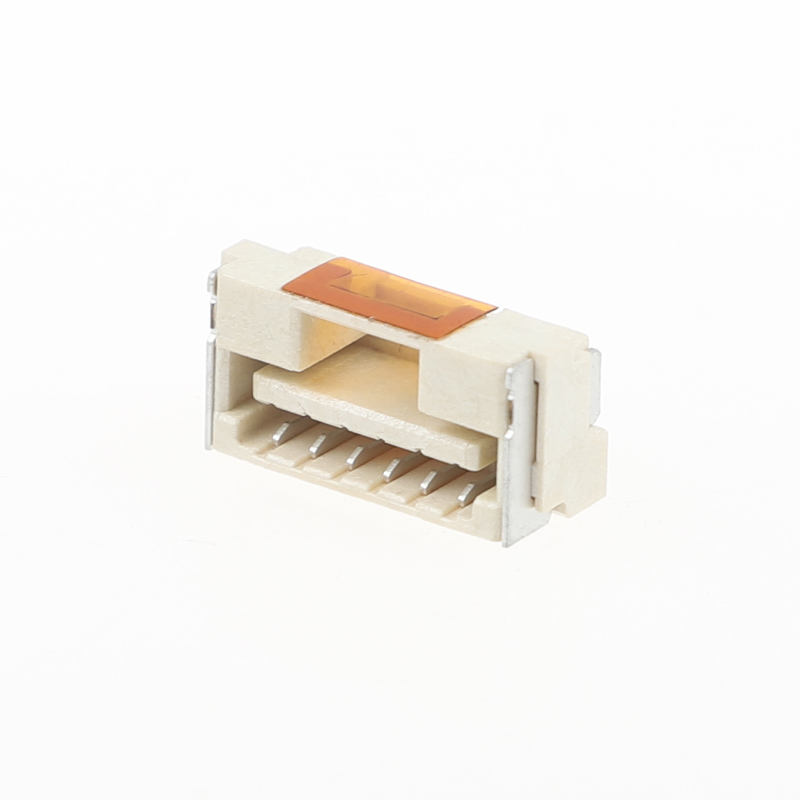

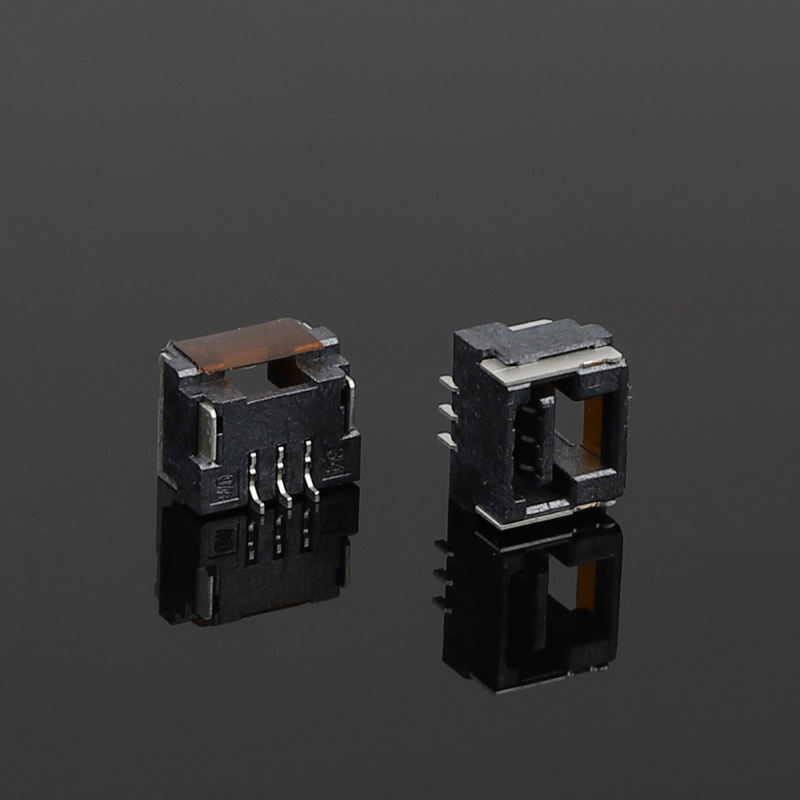

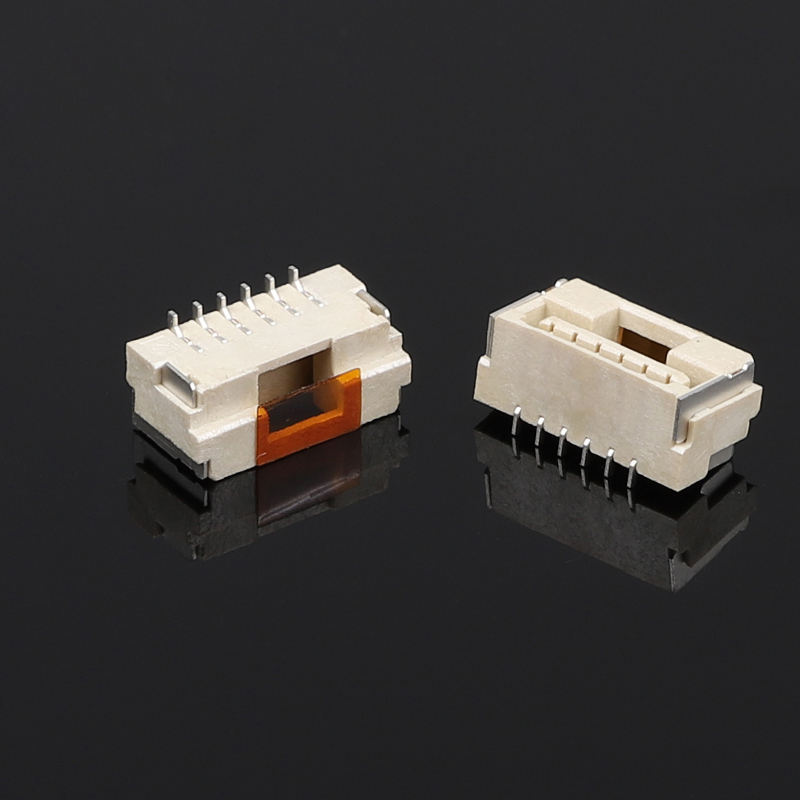

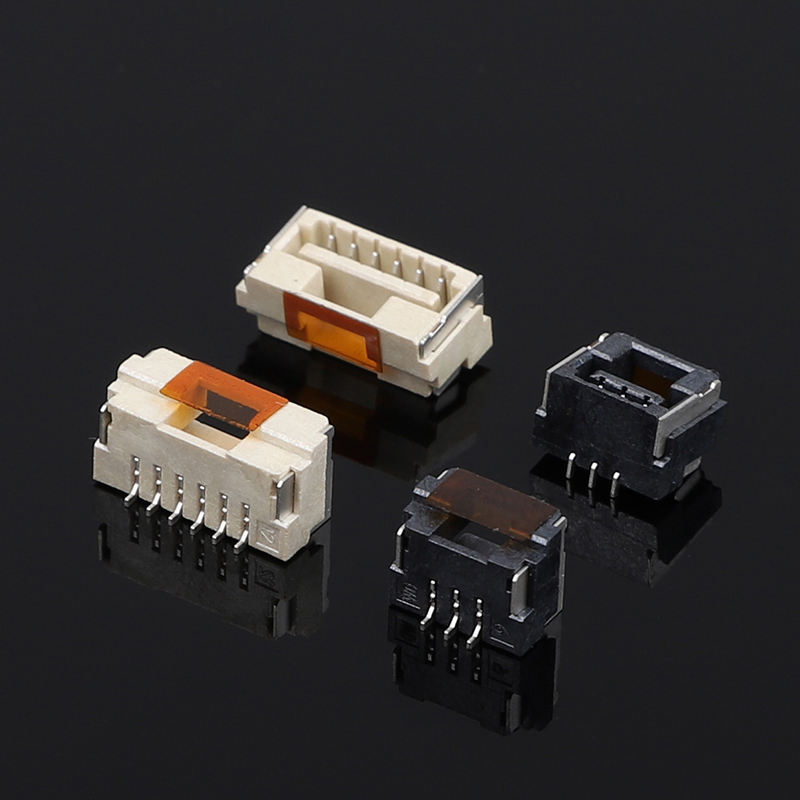

MX 1.25mm Pitch Horizontal SMT Bağlantısı Buckle Yerine 502386 WAFER Bağlantısı
Ürün Özellikleri
- Molex 502386 levha serisi için doğrudan mekanik ve elektrikli düşme değiştirme, PCB düzenini gözden geçirmeye gerek yok
- Düz açılı yatay SMT montajı, entegre kask kilitli, titreşim karşıtı güvenli kilitli
- 1Uzay kısıtlı PCB tasarımı için.25 mm kompakt mesafe, tek satırlı kablo-taş çözümü
- Standart SMT geri akışlı lehimleme süreci ile tamamen uyumlu LCP yüksek sıcaklıklı koruma
- Geniş iğne sayımı aralığı 2-15P, teneke/altın flaş kaplama seçeneklerini destekler; RoHS-REACH uyumlu
- Istikrarlı seri üretim kapasitesi, daha kısa teslim süresi, ithal orijinal parçalara kıyasla
Ürün Teknik Spesifikasyonları
Genel Mekanik Parametreler
| Ürün |
Spesifikasyon |
| Çıkış |
1.25 mm |
| Montaj tarzı |
Yatay / Düz açılı SMT |
| Devre sayısı |
2 ~ 15 P |
| Çiftleşme Yönü |
Yan giriş kablosu ile tahtaya |
| Kilitleme Tipi |
Dahili bir kelepçeli kilit |
| Çiftleşme Döngüleri |
Min 30 döngü |
| Paket |
Çekme bant ve rulo |
| Yanıcılık |
UL 94V-0 |
Malzeme ve Elektriksel Özellikler
| Ürün |
Spesifikasyon |
| Konut malzemeleri |
LCP yüksek sıcaklıklı termoplastik |
| İletişim malzemesi |
Fosfor Bronz |
| Kontakte Yapıştırma |
Sinyal kaplama (standart); Altın flaş isteğe bağlı |
| Pin başına nominal akım |
1.0 A |
| Adlık Voltaj |
50 V AC / DC |
| Maks. Temas Direnci |
≤30 mΩ (başlangıç) |
| Min. yalıtım direnci |
≥ 1000 MΩ @ 500 V DC |
| Voltajı Dayan |
250 V AC / 1 dakika |
Çevre ve Lehimlendirme Rehberi
| Ürün |
Spesifikasyon |
| Çalışma sıcaklık aralığı |
-40 °C ~ +105 °C |
| Geri akışlı lehimleme durumu |
En yüksek sıcaklık 260 °C ±5 °C, süresi 5-10 saniye |
| Depolama ortamı |
Sıcaklık -10 ~ 40 °C, Nem 30 ~ 70% RH, nem emiliminden kaçının |
| Uygunluk |
RoHS, REACH |
Ürün Özellikleri
- Entegre kelepçe kilitleme mekanizması: net click-in dokunmatik geri bildirim, titreşim ve mekanik şoka karşı güçlü anti-pull-out performansı
- Polarize konak tasarımı, manuel veya otomatik montaj sırasında ters yanlış eşleşmeyi önler
- LCP yüksek sıcaklığa dayanıklı yalıtıcı, kabın erimesi veya deformasyonu olmadan SMT geri akış termal profiline dayanır
- Fosfor-bronz çift kiriş temas yapısı, birden fazla çiftleşme döngüsünde istikrarlı temas direnci
- Yatay dikdörtgen SMT ayak izi, 502386 serisi ayak izi ile uyumlu 1: 1, mevcut PCB için sıfır değişiklik
- Seçim ve yerleştirme için bant üzerine paketleme; çeşitli proje gereksinimleri için birden fazla iğne uzunluğu ve kaplama seçimleri
- RoHS ve REACH uyumlu, UL 94V-0 alev gerilemesi derecesi
Ürün Avantajları
- Çıkartma ile değiştirilebilir: 502386 serisi için %100 ayak izi uyumlu, PCB yeniden tasarımı yok, kıtlık giderme projeleri için hızlı BOM değiştirme
- Daha iyi bir kelepçe tutma: Optimize edilmiş kilit geometri, genel sürtünme kilitleme versiyonlarına göre daha iyi titreşim karşıtı performans; hareketli parça cihazları için uygundur
- Üretim dostu: LCP malzeme sapları ısı akışını iyi; bant-rol ambalajı standart SMT al ve yerleştir, düşük montaj kusuru oranına uyar
- Maliyet etkin yerel alternatif: İthalat edilen orijinal parçalara kıyasla daha kısa teslim süresi, prototip ve seri miktar siparişleri için esnek MOQ
- Özelleştirilebilir seçenekler: Düzenlenebilir iğne sayısı, kaplama (tin / altın flaş), özel projeler için mevcut özel bant-rol özellikleri
Uygulama
- Tüketici elektroniği: akıllı ev modülleri, küçük ev aletleri, giyilebilir cihazlar
- Ekran ve LCD modülleri: küçük boyutlu paneller için iç sinyal bağlantısı
- Endüstriyel kontrol: kompakt sensör modülleri, küçük PLC çevresel panoları
- Robotik ve UAV: uçuş kontrolü ve yardımcı modüller için iç sinyal kablolama
- Tıbbi cihazlar: taşınabilir teşhis ekipmanları, iç düşük voltajlı sinyal bağlantıları
- Otomobil içi yardımcı modülleri: Güvenlikle ilgili olmayan sinyal bağlantıları
Sık Sorulan Sorular
1S: Katalogunuz var mı? Tüm ürünlerinizi kontrol etmek için kataloğu bana gönderebilir misiniz?
A: Evet, kataloğu almak için bize çevrimiçi olarak ulaşabilir veya e-posta gönderebilirsiniz.
2S: Ürünü katalogunuzda bulamıyorum.Logue, bu ürünü benim için yapabilir misin?
A: Kataloğumuzda ürünlerimizin çoğu gösteriliyor, ama hepsi değil. Sadece hangi ürüne ihtiyacınız olduğunu ve kaç tane istediğinizi bize bildirin. Eğer elimizde yoksa, onu üretmek için yeni bir kalıp da tasarlayabilir ve yapabiliriz.Referans için.Normal bir kalıp yapmak 35-45 gün sürer.
3S: Bir örnek verebilir misiniz? Bu örnekler bedava mı?
A: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz.
4S: Teslimat süreniz nedir?
A: Stok malları 1 gün içinde teslim edilir; özel mallar 5-7 gün içinde teslim edilir
5S: Siparişimi nasıl göndereceğim?
A: Küçük paketler için, onları DHL, FedEx, UPS, TNT, EMS gibi Express ile gönderin. Bu Kapı Kapı hizmeti. Büyük paketler için, onları Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz.Teslimat sırasında meydana gelen ürün hasarlarından sorumluyuz..
6S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeme yapabilir miyim?
A: T/T (Wire transfer), Western Union ve PayPal kabul ediyoruz. Lütfen fatura ile aynı miktarı alabileceğimizden emin olun. Ve RMB'de ödeme yapabilirsiniz.
7S: Şirketinizin kalite kontrolü nasıl?
Cevap: ISO9001, IQC, OQC, IPQC, QA'ya sıkı sıkıya uymak, kalite departmanımızın %10'unu işgal ediyor. Tüm ürünlerimiz CCD tarafından test edilecektir.
8S: Tüm ürünlerinizin fiyat listesine ihtiyacım var.
A: Tüm ürünlerimizin fiyat listesine sahip değiliz.Ve fiyatlar her zaman değişir. Malzeme maliyeti ve miktarı yüzünden.Ve bize ihtiyacınız olan tüm eşyaların bir listesini verebilirsiniz; biz dikkatlice birer birer onaylayacağız ve size bir özellik ve fiyat listesi vereceğiz
9S: Özel ürünler ve özel ambalaj yapabilir misiniz?
A: Evet.
Müşterilerimiz için eski ürünler (özellikle tel bağlamalar). Özel ambalajlama hakkında, paketinize logonuzu veya diğer bilgilerinizi koymamız için bir sorun yok.Sadece ek maliyetler olduğunu belirtmek zorundayım..
10S: Hangi sertifikalarınız var?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
