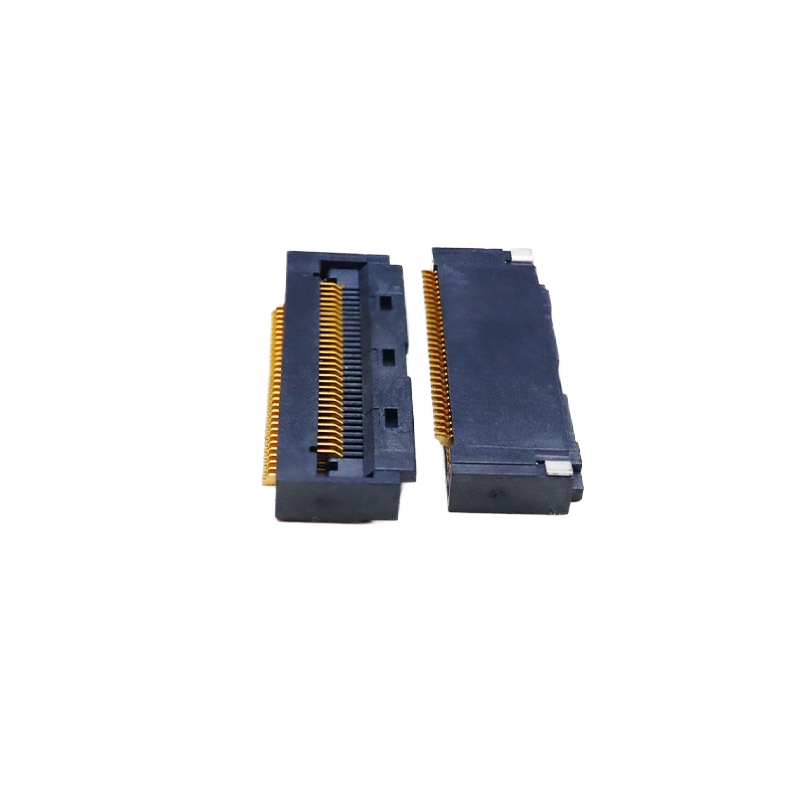

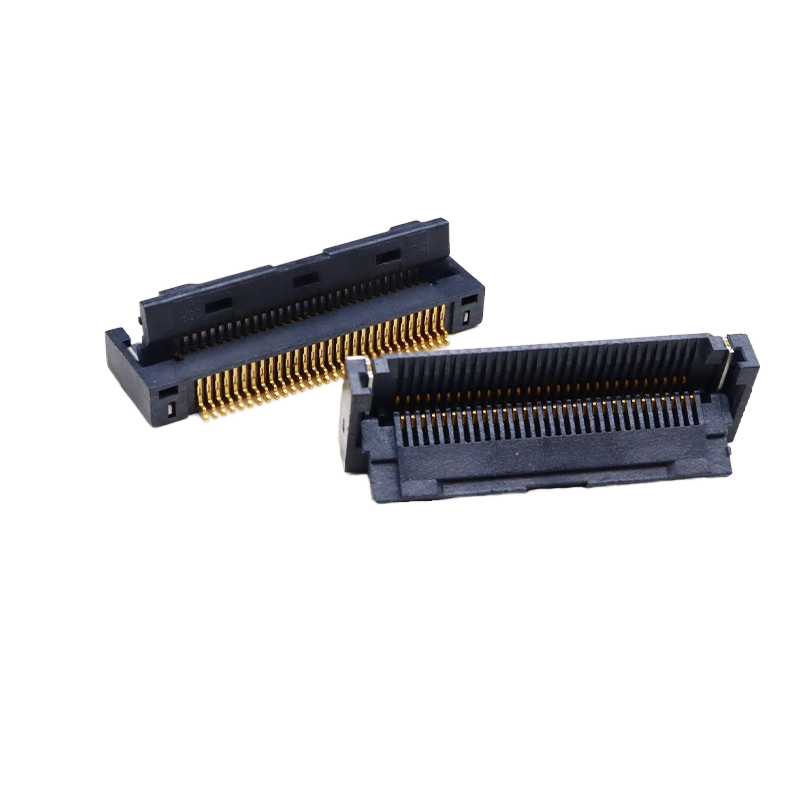

0.5mm Pitch FFC Bağlantısı Kilitlenme Bağlantısı 30 40 68P Kilitlenme Kapak Aşağı Bağlantısı H2.5 PCB Uygulamaları için Siyah

0.5mm Pitch FFC Bağlantısı Kilitlenme Bağlantısı 30 40 68P Kilitlenme Kapak Aşağı Bağlantısı H2.5 PCB Uygulamaları için Siyah

Menşe yeri:

Guangdong, Çin

Marka adı:

XTKCONN

Sertifika:

CE,SGS,ROHS,ISO9001

Model numarası:

FPC**-T1T1-00**-C

Bizimle İletişim
Teklif Et
Ürün Detayları
Malzeme:
LCP
Terminal Malzemesi:
Fosfor bronz, Altın kaplama
Tip:
FFC ve FPC Konektörü
Başvuru:
PCB'ler
Paket:
Makara Paketleme
Resim:
0,5 mm
Ödeme ve Kargo Koşulları
Min sipariş miktarı
10 adet
Fiyat
Negotiable price
Ambalaj bilgileri
vakum paketi, karton kutular
Teslim süresi
5-7 gün
Ödeme koşulları
L/C,T/T,Payyal
Yetenek temini
4KK adet
Ürün Açıklaması

0.5mm Hatve FFC Konnektörü Kilitleme Mandallı Ön Çevirmeli

30P / 40P / 68P | Çevirmeli Kapak Aşağı Bağlantı | H2.5 | Siyah


✅Ürün Öne Çıkanlar

1, Güvenilir ZIF / Non-ZIF Kilitleme Mandalı Mekanizması
Ön çevirmeli kilitleme tasarımı, FFC kablosunu sıkıca kavrar. Sürekli titreşim altında kablo gevşemesini ve sinyal kaybını önler; titreşim önleyici test raporu mevcuttur. Ucuz çevirmeli FFC konektörlerinin yaygın arıza sorununu çözer.
2. Düşük Profil H2.5mm Yükseklik
Kompakt 2.5mm montaj yüksekliği, ince cihaz tasarımı için PCB dikey alanından tasarruf sağlar.
3,0.5mm İnce Hatve, Aşağı Bağlantı Çevirmeli Kapak
Ön çevirmeli aşağı tip, kolay FFC takma, ek bükme alanı gerektirmez.
4. Siyah Gövde, Çoklu Pin Seçenekleri: 30P,40P,68P
Hızlı seçim için hazır standart pin sayıları.



Teknik Özellik Tablosu

Kategori Ürün Özellik
Elektriksel Performans Hatve 0.5 mm

Anma Akımı Temas başına 0.5A

Anma Gerilimi 50V AC/DC

Yalıtım Direnci ≥1000 MΩ

Temas Direnci ≤30 mΩ

Dayanım Gerilimi 1 dakika için 250V AC
Mekanik Performans Montaj Yüksekliği H2.5 mm

Yapı Ön Çevirmeli, Aşağı Bağlantı, Kilitleme Mandalı

Dayanıklılık (Takma Döngüleri) ≥20 döngü

Titreşim Testi Otomotiv titreşim standardına uygundur; test raporu mevcuttur
Malzeme ve Kaplama Gövde Siyah LCP, UL94V-0 Alev Geciktirici

Temas Terminali Fosfor Bronz

Temas Kaplaması Temas alanında altın kaplama; lehim kuyruğunda kalay kaplama
Çevresel Çalışma Sıcaklığı -40℃ ~ +85℃

Depolama Sıcaklığı -20℃ ~ +60℃
Lehimleme Kılavuzu Lehimleme Yöntemi SMT Reflow Lehimleme

Tepe Reflow Sıcaklığı Maks 260℃ (10 saniye içinde)

🔄 Çapraz Referans ve Eşdeğer Değişim

Küresel ünlü markaların uluslararası ana akım 0.5mm ön çevirmeli aşağı FFC konektörlerine doğrudan alternatif. Pin ataması, ayak izi ve mekanik boyut uyumludur. PCB düzenini yeniden tasarlamadan BOM kaynak maliyetinizi azaltın.

Not: Seri üretim öncesi otomotiv özelleştirilmiş proje için boyut ve titreşim gereksinimini doğrulayın.

0.5mm Pitch FFC Bağlantısı Kilitlenme Bağlantısı 30 40 68P Kilitlenme Kapak Aşağı Bağlantısı H2.5 PCB Uygulamaları için Siyah

0.5mm Pitch FFC Bağlantısı Kilitlenme Bağlantısı 30 40 68P Kilitlenme Kapak Aşağı Bağlantısı H2.5 PCB Uygulamaları için Siyah

0.5mm Pitch FFC Bağlantısı Kilitlenme Bağlantısı 30 40 68P Kilitlenme Kapak Aşağı Bağlantısı H2.5 PCB Uygulamaları için Siyah


📍 Ürün Özellikleri

  1. Ön çevirmeli kilitleme mandalı yapısı, isteğe bağlı ZIF / Non-ZIF versiyonu
  2. Çevirmeli kapak aşağı bağlantı, kullanışlı FFC kablo montajı
  3. H2.5 düşük profilli tasarım, ince tüketici ve otomotiv modülleri için ideal
  4. SMT reflow için yüksek sıcaklığa dayanıklı LCP siyah yalıtkan
  5. Stokta 30P / 40P / 68P standart pinler


Referans için daha fazla tür:

0.5mm Pitch FFC Bağlantısı Kilitlenme Bağlantısı 30 40 68P Kilitlenme Kapak Aşağı Bağlantısı H2.5 PCB Uygulamaları için Siyah

🏆 Ürün Avantajları

  1. Titreşim önleyici kilitleme yapısı: Gevşek FFC kablosunun neden olduğu aralıklı sinyal arızasını önler, saha iade oranını büyük ölçüde azaltır.
  2. Standart PCB ayak izi, doğrudan değiştirme, PCB üzerinde değişiklik gerekmez.
  3. Yüksek sıcaklık LCP gövdesi, SMT reflow işlemi sırasında kararlı performans.
  4. Seri üretim için sıkı tutarlılık, daha az kusurlu oran.
  5. Birden fazla pin seçeneği ile proje geliştirme döngünüzü kısaltın.


🏠 Uygulama Senaryoları

  • Otomotiv araç içi ekran, araç gösterge paneli, araç kontrol modülü
  • Dizüstü bilgisayar, tablet, taşınabilir tüketici elektroniği
  • LCD / OLED ekran modülü
  • Tıbbi taşınabilir ekipman
  • Akıllı ev kontrol paneli
  • Endüstriyel ince ekran ünitesi


📦 Paketleme

  • Tape & Reel (Makara): Standart kabartmalı taşıyıcı bant, SMT otomatik toplama ve yerleştirme makineleri için uygundur, seri montaj için doğrudan müşteri üretim hattına yüklenir.
  • Tube (Tüp Paketleme): Plastik tüp ambalajı, çoğunlukla prototipler, küçük partili deneme üretimleri veya manuel montaj senaryoları için.

0.5mm Pitch FFC Bağlantısı Kilitlenme Bağlantısı 30 40 68P Kilitlenme Kapak Aşağı Bağlantısı H2.5 PCB Uygulamaları için Siyah

0.5mm Pitch FFC Bağlantısı Kilitlenme Bağlantısı 30 40 68P Kilitlenme Kapak Aşağı Bağlantısı H2.5 PCB Uygulamaları için Siyah

⏱ Teslim Süresi

  • Numune siparişi: 3 iş günü
  • Seri üretim siparişi: 1-3 hafta, miktara ve özel gereksinimlere bağlı olarak


🏭 Fabrika Sertifikaları ve Özel Hizmet

  • Sertifikalar: RoHS, REACH, UL94V-0
  • MOQ: Seri siparişler için düşük MOQ
  • Numune Politikası: Ücretsiz numuneler mevcuttur, hızlı numune teslimatı
  • Özel Hizmet: Özel pin sayısı, kaplama kalınlığı, değiştirilmiş kilit yapısı, Non-ZIF versiyonu, özelleştirilmiş işaretleme mevcuttur.


📖 Müşteri Seçim Rehberi

  1. Pin numarasını onaylayın: 30P /40P /68P standart; diğer özel pin sayıları için bize ulaşın
  2. Kilitleme tipini onaylayın: Montaj işleminize göre ZIF veya Non-ZIF seçin
  3. Uygulama ortamı: Otomotiv projeleri için, doğrulama öncesinde titreşim önleyici test raporu talep edin
  4. FFC kablosu: 0.5mm hatveli FFC düz kablo ile eşleştirin
  5. PCB ayak izi: PCB düzeni doğrulama için sağladığımız çizimi kullanın
  6. Reflow lehimleme: Gövde deformasyonunu önlemek için lehimleme profilimizi izleyin

0.5mm Pitch FFC Bağlantısı Kilitlenme Bağlantısı 30 40 68P Kilitlenme Kapak Aşağı Bağlantısı H2.5 PCB Uygulamaları için Siyah

0.5mm Pitch FFC Bağlantısı Kilitlenme Bağlantısı 30 40 68P Kilitlenme Kapak Aşağı Bağlantısı H2.5 PCB Uygulamaları için Siyah


SSS


1. Numune siparişi verebilir miyim?
Evet, kaliteyi test etmek ve kontrol etmek için numune siparişlerini memnuniyetle karşılıyoruz. Karışık numuneler kabul edilebilir.


2. Ürünlerinizi talebimize göre üretebilir misiniz?
Evet, MOQ'muzu karşılarsanız ürünlerin özellikleri özelleştirilebilir.


3. Ürünlerinizin kalitesini nasıl garanti edersiniz?
1) Kalite sorunu durumunda 30 gün içinde para iadesi yapacağımıza söz veriyoruz.

2) Üretim sırasında sıkı denetim.

3) Sevkiyat öncesi ürünlerin sıkı numune denetimi ve ürünlerin sağlam ambalajı garanti edilir.


4. Ürün sertifikalarımız nelerdir?
ISO9001 ve diğer bazı ROHS sertifikaları.


5. Malları ne kadar sürede alabilirim?
Çoğu mal stokta; ödeme alındıktan sonra teslim süresi yaklaşık 1-5 gündür. Özelleştirilmiş gereksinimler için, onayladığımız gibi süre biraz daha uzun olacaktır.


6. Teslimat için ne tür lojistik kullanıyorsunuz?
Malları ağırlıklı olarak DHL, UPS, FEDEX, EMS ve diğer ekspres teslimatlarla teslim ediyoruz. Müşteriler için en uygun maliyetli lojistiği seçeceğiz. Ayrıca ileticiniz tarafından teslim alınan mallar da desteklenir.


7. Neden bizden satın almalısınız?
16 yıllık sektör deneyimimiz var. Binlerce şirketle işbirliği yaptık. Ürün kalitesi güvenilirdir.


8. Şirketiniz ağırlıklı olarak hangi ürünleri satıyor?
Şirketimizin ana ürünleri arasında FFC/FPC konektörleri / Wafer konektörü / SIM kart konektörü / Hafıza kartı konektörü / USB konektörü / Type C konektörü / HDMI konektörü / RJ45 serisi / B to B konektörü ve Pin başlığı konektörleri vb. bulunmaktadır.
