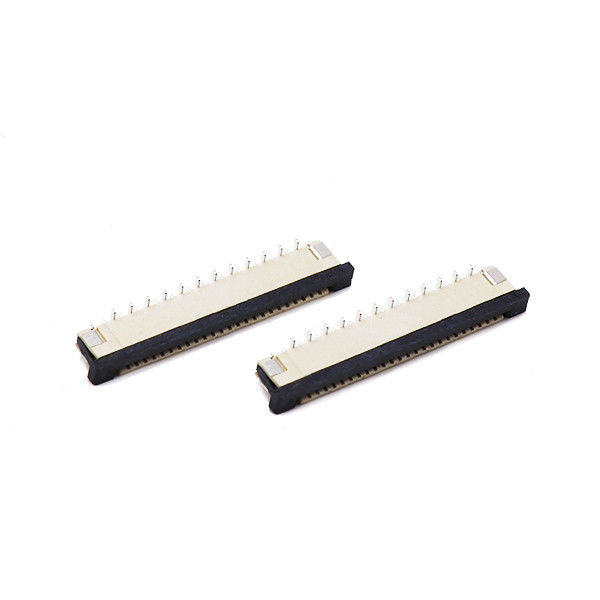

Name: 4-50 toplu iğne 1.0mm Saha FPC FFC Konnektörü Dikey FPC - Pano Konektörü
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC**-L*T1-0000-A
Price: 4.01 USD
Availability: InStock

Evde > Ürün > FFC FPC Bağlayıcı >

4-50 toplu iğne 1.0mm Saha FPC FFC Konnektörü Dikey FPC - Pano Konektörü

1.0mm FPC FFC Konektörü Dikey

50 toplu iğneli FPC FFC Konnektörü Dikey

1.0mm FPC'den Kart Konektörüne

Menşe yeri:

Guangdong, Çin

Marka adı:

XTKCONN

Sertifika:

CE,SGS,ROHS,ISO9001

Model numarası:

FPC**-L*T1-0000-A

Bizimle İletişim

Teklif Et

4-50 toplu iğne 1.0mm Saha FPC FFC Konnektörü Dikey FPC - Pano Konektörü

Ürün Detayları

Saha:

1,0 mm

Tip:

ZIF S/A Ters Tip

Pozisyonlar:

4-50pin

Kilit Tipi:

Kaydırmalı Kilit

Kaplama:

Kalay kaplama

Terminal/İletişim:

Bakır Alaşımı

Vurgulamak:

1.0mm FPC FFC Konektörü Dikey

50 toplu iğneli FPC FFC Konnektörü Dikey

1.0mm FPC'den Kart Konektörüne

Ödeme ve Kargo Koşulları

Min sipariş miktarı

500 adet

Fiyat

Negotiable price

Ambalaj bilgileri

vakum paketi, karton kutular

Teslim süresi

5-7 gün

Ödeme koşulları

L/C,T/T,Payyal

Yetenek temini

4KK adet

İlgili Ürünler

FPC/FFC Konnektör 4.65mm Yükseklik 0.5mm Hatve 0.8A 200V AC/DC -40C~80C PCB Konnektörleri

En İyi Fiyatı Alın

0.5mm FPC Konnektör 5.4H FFC Kablo Konnektörleri Dokunmatik Ekran için Yassı Kablo

En İyi Fiyatı Alın

2.2H Çevirmeli Kapak Kelebek Kilitli Düz Esnek Kablo Soketi PCB 0.5mm Hatve 2.2H FFC/FPC Konnektör

En İyi Fiyatı Alın

0.5 mm Hatve 60 Pin Dikey Pozitif Ayak 5.2H Kapaklı Kilitli Yassı Konnektör Kablo Soketi FPC FFC Kablo PCB Konnektörleri

En İyi Fiyatı Alın

Bizimle İletişim

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Şimdi iletişime geçin

Ürün Açıklaması

LCP UL94V-0 siyahÖne Çıkanlar

Dikey üst girişli SMT FPC'den karta konnektör, 1.0 mm hatve, 4 pin'den 50 pin'e kadar yapılandırılabilir pin sayısı.

ZIF çevirmeli kilit aktüatör tasarımı, düşük takma kuvveti, titreşim ve kablo çekilmesine karşı sağlam kablo tutma.
Fosfor bronz kontak terminalleri, sinyal kritik devreler için isteğe bağlı kalay / seçici altın kaplama
Yüksek hacimli SMT otomatik montaj için tam bant ve makara ambalajlı; standart toplama ve yerleştirme ekipmanlarıyla uyumlu.
RoHS 2.0 ve REACH uyumlu; reflow lehimleme işlemi için UL94-V-0 yüksek sıcaklık gövde malzemesi
Esnek özelleştirme: pin sayısı, kaplama kalınlığı, kontak tipi, PCB ayak izi değişikliği ve OEM işaretleme desteği
Büyük markalı eşdeğerlere maliyet etkin tak-çalıştır alternatifi, prototip ve seri üretim siparişleri için kısa teslim süresi
Açıklama

Hatve

1.0mm	No.
Pozisyon Sayısı4-50pinMontaj Tipi	Dikey / ZIF
Kontak Konumu	Tek taraflı kontak
Tip	Kaydırmalı kilit
Akım Değeri	0.5A/Pin Maks
Voltaj Değeri	50V AC/DC MAX
Dayanım Gerilimi	250V AC, 1dk
Kapak MalzemesiLCP UL94V-0 siyahGövde	LCP UL94V-0 Doğal
Terminal/Kontak	Bakır alaşımı
Kaplama	Kalay kaplama
Çalışma Sıcaklığı-40℃ ila +85℃	Teslim Süresi
7-10 iş günü	Malzeme ve Elektriksel Özellikler
Ürün	Özellik
Notlar	Gövde Malzemesi

4-50 toplu iğne 1.0mm Saha FPC FFC Konnektörü Dikey FPC - Pano Konektörü

LCP / PA6T

UL94-V-0 alev geciktirici	Aktüatör Malzemesi	PPS / LCP
Yüksek sıcaklığa dayanıklı	Kontak Terminal Malzemesi	Fosfor Bronz
Yüksek yay geri tepme performansı	Kaplama Seçeneği-1	Kontak ve Lehim Kuyruğu: Mat Kalay
Genel amaçlı sinyal için	Kaplama Seçeneği-2	Kontak Alanı Seçici Altın Kaplama (Ni bariyer üzerinde 0.03-0.1μm Au)
Yüksek nem / yüksek titreşimli ortamlar için	Nominal Akım	Kontak başına 0.5 A
Sinyal seviyesi uygulaması	Nominal Voltaj	50 V AC/DC
Maksimum çalışma voltajı	Kontak Direnci	≤30mΩ (başlangıç)
Test koşulları altında eşleştirmeden sonra	İzolasyon Direnci	≥500MΩ
DC 100V test	Dayanım Gerilimi	500 V AC / 1 dakika
Kırılma / atlama yok	Tasarım ve Teknik Güç	Konnektör sektöründe 20 yılı aşkın deneyime sahibiz; mühendislerimiz yeni projelerinizi destekleyebilir. Yeni kalıp tasarımı süresi: 30-45 iş günü.
Rekabet Avantajı	Keyouda, çeşitli görünüm tiplerine ve birçok dahili şematik ürüne sahiptir, yüksek kalite, müşteri odaklılık, %100 test, 0 kusur ve kısa teslim süresi en iyi avantajlarımızdır.	Hedef Uygulama Endüstrileri

Tüketici Elektroniği: Ekran modülleri, POS terminalleri, ev aletleri, akıllı ev panelleri, taşınabilir el cihazları
Endüstriyel Kontrol: İnsan-makine arayüzü HMI, sensör modülleri, endüstriyel ekran, test-ölçüm ekipmanlarıIoT ve Akıllı Donanım: Ağ geçidi cihazları, güvenlik kameraları, drone çevre modülleri, akıllı aydınlatma kontrolüTıbbi Ekipman: Hasta izleme yardımcı modülleri, tıbbi cihazlar için kritik olmayan sinyal ara bağlantısı

Çevre Birimleri: Yazıcı modülleri, tarayıcı iç ara bağlantıları, küçük boyutlu LCD panel sürücü kartları

SSS

S1: Bu konnektör hem FPC rijit-esnek hem de standart FFC düz kablolarla çalışabilir mi?

C1: Evet. Hem 0.3 mm kalınlığında FPC'yi hem de uyumlu FFC düz kabloları destekler. Lütfen iletken ped yönünün konnektörün kontak tarafıyla eşleştiğinden emin olun.
S2: 0.33 mm'den daha kalın bir FPC kullanırsam ne olur?
C2: Aşırı kalın bir esnek kablo, çevirmeli kilit aktüatörünün tam olarak kapanmasını engelleyerek yetersiz temas basıncına ve aralıklı bağlantı riskinin artmasına neden olacaktır. Önerilen esnek kalınlığa kesinlikle uyun.
S3: Bu konnektör otomotiv sınıfı mı?
C3: Standart sürüm tüketici ve genel endüstriyel kullanım içindir. Otomotiv uygulamaları için, geliştirilmiş malzeme ve test standartlarına sahip otomotiv sınıfı modifiye bir varyant için lütfen satış ekibimizle iletişime geçin.

S4: Bu konnektörü SMT reflow yerine elle lehimleyebilir miyim?

C4: Elle lehimleme yalnızca prototip hata ayıklama için izin verilir. Plastik gövdeye ısı uygulamayın; tek pinli lehimleme süresini 5 saniyenin altında tutun. Seri üretim için elle lehimleme ÖNERİLMEZ.
S5: Ön çevirmeli ve arka çevirmeli ZIF aktüatör arasındaki fark nedir?

C5: Ön çevirmeli: mandal FPC takma tarafında bulunur, kolay manuel kullanım. Arka çevirmeli: mandal takma tarafının karşısında bulunur, titreşimli bir ortam için üstün kablo tutma kuvveti sağlar.
S6: Mevcut eski tasarım değiştirme projemiz için PCB ayak izini değiştirebilir misiniz?

C6: Evet, ayak izi değiştirme hizmeti mevcuttur. Lütfen orijinal PCB çiziminizi sağlayın; mühendislik ekibimiz fizibiliteyi ve NRE maliyetini değerlendirecektir.
S7: MOQ ve numune teslim süresi nedir?

C7: Ücretsiz mühendislik numuneleri mevcuttur; numune teslim süresi 1-3 iş günüdür. Seri üretim MOQ yapılandırmaya bağlıdır; bant ve makara standart parçalar düşük MOQ siparişlerini destekler.
