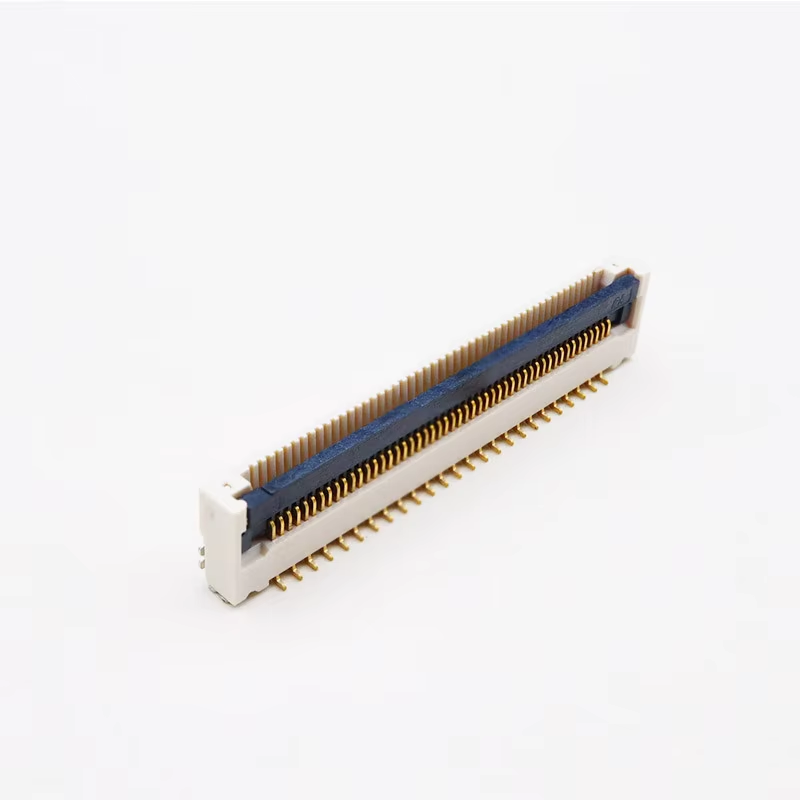

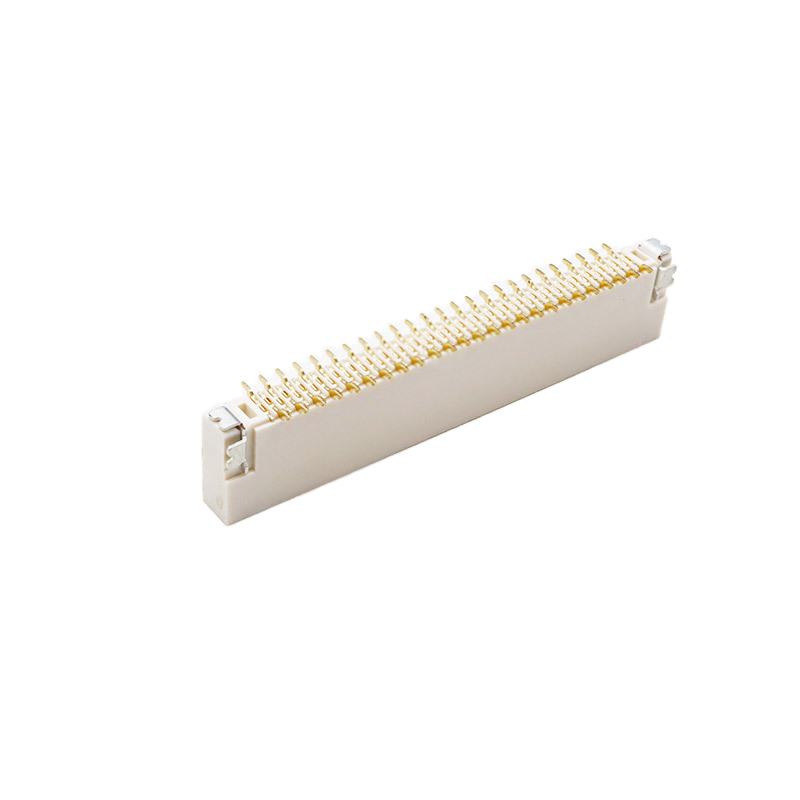

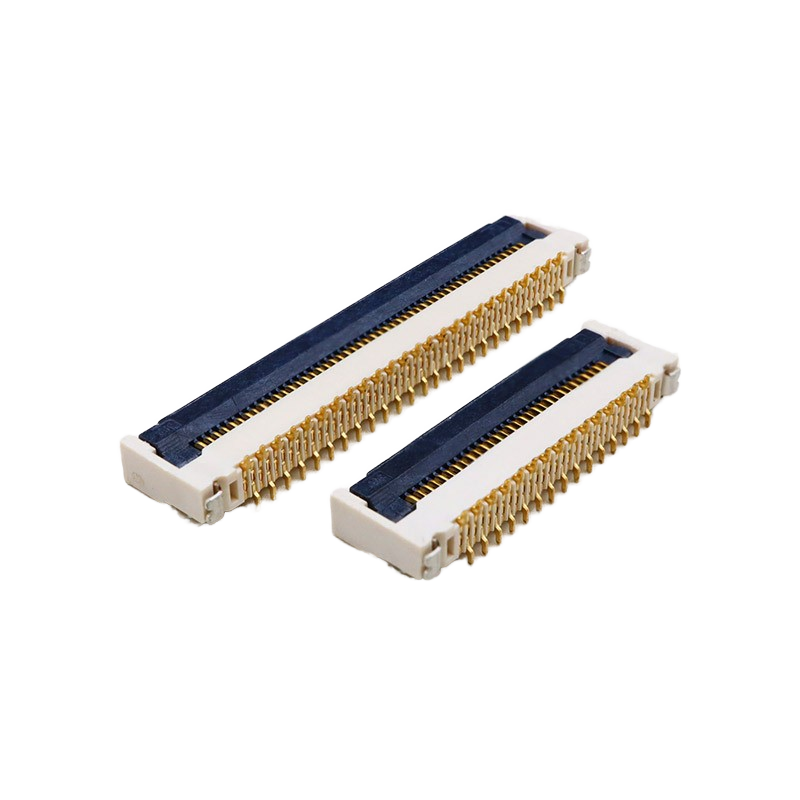

0.5mm Hatve 30/40/50P Altın Kaplama H5.9 FPC Konnektör Dikey Yama Flip-Top Kilitli FFC Konnektör

0.5mm Hatve 30/40/50P Altın Kaplama H5.9 FPC Konnektör Dikey Yama Flip-Top Kilitli FFC Konnektör

Menşe yeri:

Guangdong, Çin

Marka adı:

XTKCONN

Sertifika:

CE,SGS,ROHS,ISO9001

Model numarası:

FPC**-T1T1-00**-C

Bizimle İletişim
Teklif Et
Ürün Detayları
Malzeme:
LCP
Terminal Malzemesi:
Fosfor bronz, Altın kaplama
Tip:
FFC ve FPC Konektörü
Başvuru:
PCB'ler
Paket:
Makara Paketleme
Resim:
0,5 mm
Ödeme ve Kargo Koşulları
Min sipariş miktarı
10 adet
Fiyat
Negotiable price
Ambalaj bilgileri
vakum paketi, karton kutular
Teslim süresi
5-7 gün
Ödeme koşulları
L/C,T/T,Payyal
Yetenek temini
4KK adet
Ürün Açıklaması

0.5mm Pitch Flip-Top FPC Konnektörü | Dikey SMT, H5.9, 30/40/50P


✅Ürün Öne Çıkanlar

  1. Flip-Top ZIF Kilitleme Mekanizması: Güvenli flip-top kilit tasarımı, sürekli titreşim altında FPC'nin gevşemesini önler. Yaygın bir sorunu çözer: araçlarda ve taşınabilir elektroniklerde kolay bağlantı kesilmesi ve temas arızası. Talep üzerine ZIF olmayan versiyonu mevcuttur.
  2. Ultra Düşük Profil H5.9mm Yükseklik: Kompakt 5.9mm istifleme yüksekliği, ince tüketici ve otomotiv montajları için dahili PCB alanından tasarruf sağlar.
  3. Doğrulanmış Titreşim Direnci: Sıkı titreşim güvenilirlik testini geçti, çarpma ve sallanma ortamında kararlı temas performansı.
  4. Altın Kaplama Kontak Terminali: Yüksek saflıkta altın kaplama, düşük temas direnci, uzun hizmet ömrü için mükemmel oksidasyon direnci.


Teknik Özellik Tablosu

Kategori Öğe Özellik
Elektriksel Performans Pitch 0.5 mm
Pin Sayısı 30P / 40P / 50P
Anma Akımı 0.5A/kontak
Anma Gerilimi 50V AC/DC
Temas Direnci ≤50 mΩ
İzolasyon Direnci ≥1000 MΩ
Dayanım Gerilimi 250V AC 1 dakika boyunca
Mekanik Performans Montaj Tipi Dikey SMT Yama
Kilit Tipi Flip-Top ZIF (ZIF olmayan opsiyonel)
İstifleme Yüksekliği H5.9 mm
Takma Döngüleri ≥30 kez
Titreşim Testi Otomotiv Sınıfı Titreşim Testini Geçti
Malzeme ve Kaplama Terminal Malzemesi Bakır Alaşım
Kontak Kaplama Altın Kaplama
Gövde Malzemesi LCP UL94V-0, Halojensiz
Çevre Çalışma Sıcaklığı -40℃ ~ +85℃
Lehimleme Kılavuzu Lehimleme Yöntemi Reflow SMT
Reflow Sıcaklığı Tepe 260℃ Maks (10s)

🔁 Çapraz Referans ve Eşdeğer Değişim

Büyük uluslararası FPC konnektör markaları için doğrudan değişim. Uyumlu ayak izi, PCB yeniden tasarımını minimumda tutar.

Aynı özelliklere sahip 0.5mm pitch dikey flip top FPC konnektörleri için uygun tak-çalıştır değişim. Özelleştirilmiş ayak izi ihtiyacınız olursa pin-pin uyumlu modifikasyonu destekliyoruz.

0.5mm Hatve 30/40/50P Altın Kaplama H5.9 FPC Konnektör Dikey Yama Flip-Top Kilitli FFC Konnektör

0.5mm Hatve 30/40/50P Altın Kaplama H5.9 FPC Konnektör Dikey Yama Flip-Top Kilitli FFC Konnektör0.5mm Hatve 30/40/50P Altın Kaplama H5.9 FPC Konnektör Dikey Yama Flip-Top Kilitli FFC Konnektör



📌 Ürün Özellikleri

  • Flip-top kilitleme yapısı, kolay FPC takma ve çıkarma
  • Dikey yama düzeni, basit PCB düzeni yönlendirmesi
  • LCP yüksek sıcaklık gövdesi, reflow lehimlemeye dayanıklı
  • Halojensiz, RoHS uyumlu
  • Kararlı sinyal iletimi için altın kaplama kontaklar


Referans için daha fazla tür:

0.5mm Hatve 30/40/50P Altın Kaplama H5.9 FPC Konnektör Dikey Yama Flip-Top Kilitli FFC Konnektör

🏆 Ürün Avantajları

  1. Güvenilir ZIF flip kilit, titreşim altında FPC'nin çıkmasını etkili bir şekilde önler (ucuz konnektörlerin sık arıza yapma sorununu çözer)
  2. H5.9 ince yükseklik, ince cihazların iç alan kısıtlamaları için ideal
  3. Sıkı titreşim güvenilirliği doğrulandı, araç içi yüksek şok senaryoları için uygundur
  4. Standart makara bant ambalajı, otomatik SMT yerleştirme makinesi ile doğrudan uyumlu
  5. Kararlı parti tutarlılığı, jenerik düşük maliyetli konnektörlere göre daha düşük arıza oranı


🛠 Uygulama Senaryoları

Otomotiv iç elektronikleri

Araç içi ekran,

Tablet,

Dizüstü bilgisayar,

Akıllı giyilebilir cihaz,

Tıbbi taşınabilir cihaz,

Endüstriyel dokunmatik panel,

Akıllı ev kontrol modülü


📦 Ambalaj

  • Bant ve Makara (Makara): Standart kabartmalı taşıyıcı bant, SMT otomatik toplama-yerleştirme makineleri için uygundur, toplu montaj için doğrudan müşteri üretim hattına yüklenir.
  • Tüp (Tüp Ambalajı): Plastik tüp ambalajı, çoğunlukla prototipler, küçük partili deneme üretimleri veya manuel montaj senaryoları için.

0.5mm Hatve 30/40/50P Altın Kaplama H5.9 FPC Konnektör Dikey Yama Flip-Top Kilitli FFC Konnektör

0.5mm Hatve 30/40/50P Altın Kaplama H5.9 FPC Konnektör Dikey Yama Flip-Top Kilitli FFC Konnektör

⏱ Teslim Süresi

  • Numune siparişi: 3 iş günü
  • Seri üretim siparişi: 1-3 hafta, miktara ve özel gereksinimlere bağlı olarak


🏭 Fabrika Sertifikaları ve Özel Hizmet

  • Sertifikalar: RoHS, REACH, UL94V-0
  • MOQ: Seri siparişler için düşük MOQ
  • Numune Politikası: Ücretsiz numuneler mevcut, hızlı numune teslimatı
  • Özel Hizmet: Özel pin sayısı, kaplama kalınlığı, modifiye edilmiş kilit yapısı, ZIF olmayan versiyon, özelleştirilmiş işaretleme mevcut.


📖 Müşteri Seçim Rehberi

  1. Pin numarasını onaylayın: 30P/40P/50P, pitch 0.5mm sabit
  2. Kilit seçimi: Sık FPC takma/çıkarma için ZIF flip-top; sabit montaj için ZIF olmayan
  3. Yükseklik: Bu modelin sabit bir istifleme yüksekliği H5.9mm'dir
  4. Çalışma ortamı: Ürününüz sürekli titreşim gereksinimleriyle karşılaşıyorsa bu sürümü seçin
  5. Lehimleme: Yalnızca SMT reflow işlemi için; El ile lehimleme önerilmez

0.5mm Hatve 30/40/50P Altın Kaplama H5.9 FPC Konnektör Dikey Yama Flip-Top Kilitli FFC Konnektör

0.5mm Hatve 30/40/50P Altın Kaplama H5.9 FPC Konnektör Dikey Yama Flip-Top Kilitli FFC Konnektör


SSS


1. Numune siparişi verebilir miyim?
Evet, kaliteyi test etmek ve kontrol etmek için numune siparişlerini memnuniyetle karşılıyoruz. Karışık numuneler kabul edilebilir.


2. Ürünlerinizi talebimize göre üretebilir misiniz?
Evet, MOQ'muzu karşılarsanız ürünlerin özellikleri özelleştirilebilir.


3. Ürünlerinizin kalitesini nasıl garanti edersiniz?
1) Kalite sorunu durumunda 30 gün içinde para iadesi yapacağımıza söz veriyoruz.

2) Üretim sırasında sıkı denetim.

3) Sevkiyat öncesi ürünlerin sıkı numune denetimi ve sağlam ürün ambalajı garanti edilir.


4. Ürün sertifikalarımız nelerdir?
ISO9001 ve diğer bazı ROHS sertifikaları.


5. Malları ne kadar sürede alabilirim?
Çoğu mal stokta; teslim süresi ödeme alındıktan sonra yaklaşık 1-5 gündür. Özelleştirilmiş gereksinimler için, onayladığımız gibi süre biraz daha uzun olacaktır.


6. Teslimat için ne tür lojistik kullanıyorsunuz?
Malları ağırlıklı olarak DHL, UPS, FEDEX, EMS ve diğer ekspres kargo ile teslim ediyoruz. Müşteriler için en uygun maliyetli lojistiği seçeceğiz. Ayrıca ileticiniz tarafından teslim alınan mallar da desteklenir.


7. Neden bizden satın almalısınız?
16 yıllık sektör deneyimimiz var. Binlerce şirketle işbirliği yaptık. Ürün kalitesi güvenilirdir.


8. Şirketiniz ağırlıklı olarak hangi ürünleri satıyor?
Şirketimizin ana ürünleri arasında FFC/FPC konnektörleri / Wafer konnektör / SIM kart konnektör / Hafıza kartı konnektör / USB konnektör / Type C konnektör / HDMI konnektör / RJ45 serisi / B to B konnektör ve Pin başlık konnektörleri vb. bulunmaktadır.
