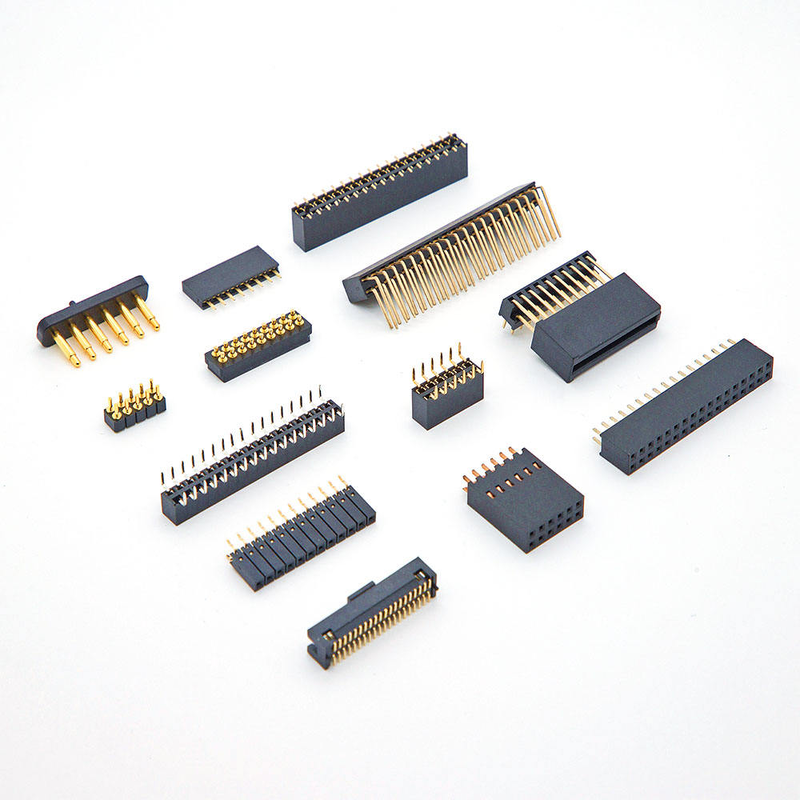

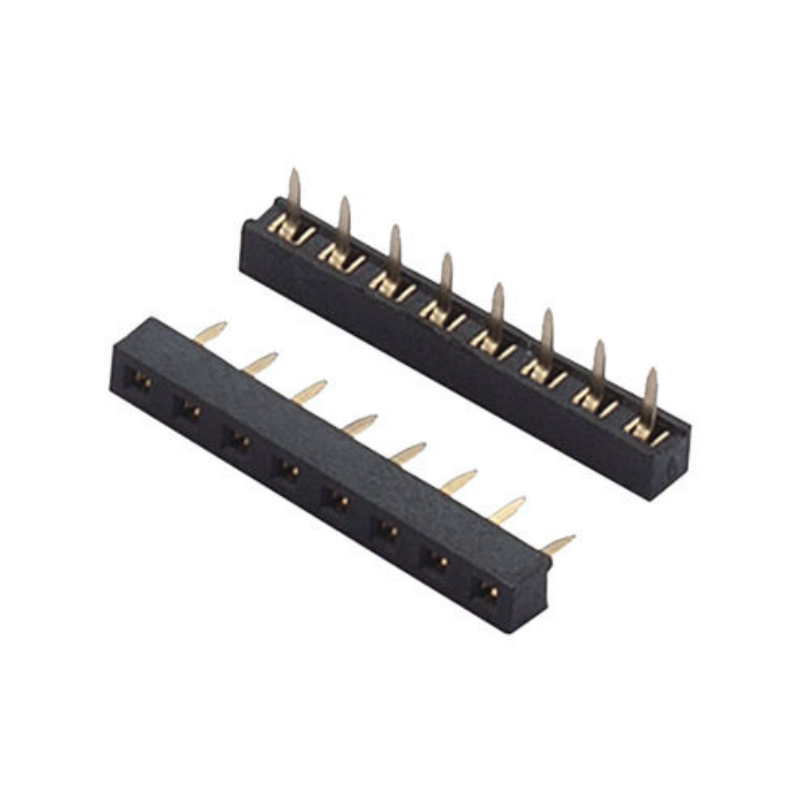

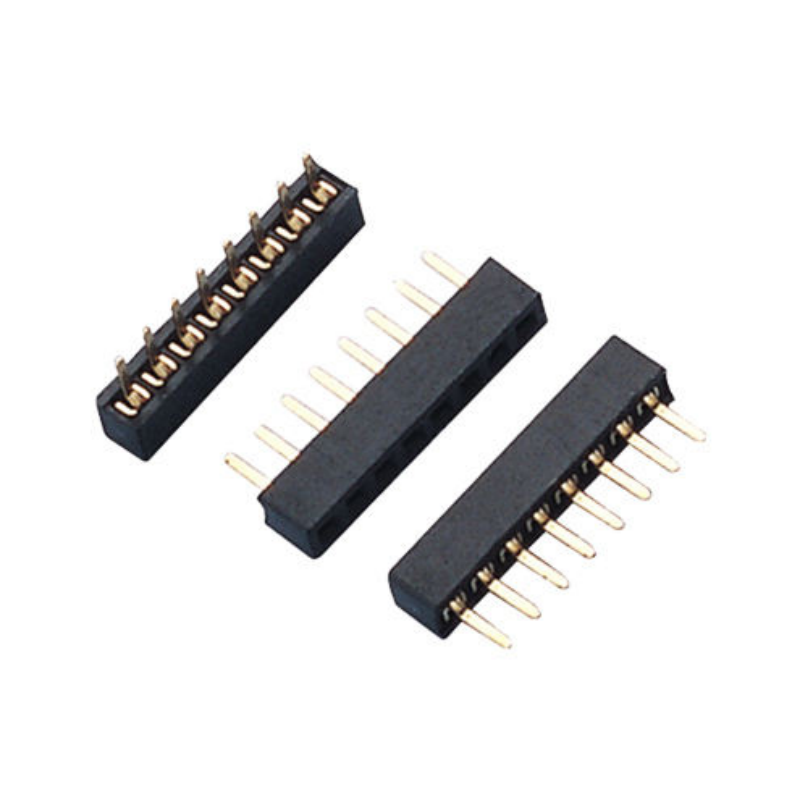

Özel Konnektör 1.27mm Hatveli Plastik Tek/Çift Sıralı Düz Fiş PCB Dişi Konnektör Pin Soketi
Öne Çıkanlar
✅ Zengin mekanik özelleştirme: Düz pin / dik açı / SMT martı kanadı sonlandırmaları; özel plastik yalıtkan yüksekliği mevcuttur
✅ SMT'ye hazır çözüm: Otomatik yerleştirme sırasında kararlı vakum nozulu alımı için isteğe bağlı alma-yerleştirme kapağı
✅ Üretime yönelik paketleme: Tüp paketleme standart; SMT alma-yerleştirme makinelerine doğrudan besleme için Bant & Makara isteğe bağlı
✅ Geniş pin sayısı kapsamı: Tek sıralı: 2-50 pozisyon; Çift sıralı: 4-100 pozisyon
✅ Çoklu kaplama seçenekleri: Kalay / sinyal kritik veya maliyet optimize edilmiş projeler için seçici altın kaplama
✅ RoHS uyumlu, yeniden akış lehimleme için yüksek sıcaklığa dayanıklı yalıtkan
Ürün Açıklaması
| Ürün |
Özellik |
| Anma Akımı |
1.0 A kontak başına |
| Anma Gerilimi |
100 V AC/DC |
| Maks. Kontak Direnci |
≤20 mΩ |
| Min. İzolasyon Direnci |
≥500 MΩ |
| Dayanım Gerilimi |
500 V AC / 1 dakika |
Mekanik Performans
| Ürün |
Özellik |
| Hatve |
1.27 mm (0.050 inç) |
| Sıra Yapılandırması |
Tek sıralı / Çift sıralı |
| Sonlandırma Stili |
Düz THT / Dik Açılı THT / SMT Martı Kanadı |
| Eşleşme Döngüleri |
Kalay kaplama: ≤50 döngü; Altın kaplama: ≥500 döngü |
| Çalışma Sıcaklığı |
-40 °C ~ +105 °C |
Ortam ve Lehimleme
| Kategori |
Detaylar |
| Yalıtkan Muhafaza |
Standart: PA6T / LCP, UL94V-0 alev geciktirici; özel yükseklik mevcuttur |
| Kontak Malzemesi |
Kararlı yay performansı ve yorulma önleyici için Fosfor Bronz (C5191) |
| Kaplama |
Alt katman: Nikel taban; Son kat: Mat Kalay / Seçici Altın (özel altın kalınlığı) |
| Uyumluluk |
RoHS, REACH uyumlu |
| Lehimleme Profili |
IPC/JEDEC J-STD-020 yeniden akış profiline uyun; yalıtkan ısı direncini aşmayın |
| Depolama |
Anti-ESD paket; terminal oksidasyonunu önlemek için kuru depolama |
Uyumluluk ve Çapraz Referans
Molex, JAE, TE Connectivity, Samtec'ten popüler 1.27 mm dişi konnektör serileri için ayak izi uyumlu tak-çalıştır değiştirme.
- PCB ayak izi, hatve, eşleşme arayüzü ile eşleşir; düzen dondurulmadan önce kesin pin sayısı, muhafaza yüksekliği, sonlandırma ve kaplamayı doğrulayın.
- Doğrulama testiniz için bir çapraz referans çizimi ve numunesi sağlayabiliriz.
Not: Orijinal OEM parçaları değil, maliyet düşürme ve tedarik zinciri risk azaltma için işlevsel eşdeğer alternatif.
Ürün Özellikleri
- Çoklu yapı yapılandırılabilir: düz, dik açı, SMT martı kanadı; istifleme yüksekliği kısıtlamalarını karşılamak için özel yalıtkan yüksekliği
- İsteğe bağlı alma-yerleştirme kapağı: otomatik montaj hatlarındaki SMT sürümünün zayıf vakum alımı sorununu çözer
- Fosfor bronz çoklu parmak kontak: kararlı temas kuvveti, iyi titreşim önleyici performans
- Yeniden akış lehimleme işlemi için uygun yüksek sıcaklığa dayanıklı plastik muhafaza
- Esnek kaplama seçimi: maliyet hassasiyetli statik bağlantı için kalay; yüksek döngülü / zorlu ortam sinyal iletimi için seçici altın
Ürün Avantajı
- Fabrika doğrudan özelleştirme: orta hacimli siparişler için büyük kalıp maliyeti olmadan muhafaza yüksekliğini, pin sayısını, sonlandırmayı ve kaplamayı değiştirin
- İki üretim sınıfı paketleme seçeneği: prototip / düşük hacim için Tüp; SMT alma-yerleştirme makinelerine doğrudan besleme için Bant & Makara, ikincil yeniden paketleme gerektirmez
- Tasarım doğrulama için kısa numune teslim süresi
- SMT sürümü için lehimleme kusur oranını azaltmak üzere sıkı boyutsal düzlemsellik kontrolü
- İthal marka konnektörlere maliyet-etkin tak-çalıştır alternatif, bileşen tedarik sıkıntısı riskini azaltır
Uygulama
- Endüstriyel kontrol modülleri
- Tıbbi ekipman dahili karttan karta ara bağlantı
- Ölçüm cihazları ve aletleri
- IoT ağ geçidi, sensör modülleri
- Tüketici elektroniği kompakt PCB ara bağlantısı
- Otomasyon ekipmanı gömülü kartları
Paketleme Yöntemi
- Tüp Paketleme (Standart): Anti-statik plastik tüp, laboratuvar prototiplemesi, küçük parti manuel montaj için idealdir. SMT otomatik alma-yerleştirme makinesine doğrudan beslenemez.
- Bant & Makara (İsteğe bağlı): Makara üzerinde taşıyıcı bant + kapak bant, EIA-481 standardına uygundur. SMT otomatik montaj hatları için doğrudan kullanılabilir.
Önemli: Soruşturma yaparken paketleme türünü açıkça belirtin, paketleme SMT hattı uyumluluğunuzu belirler.
Teslim Süresi
- Numune siparişi: 3 iş günü
- Seri üretim siparişleri: 1-3 hafta, miktara ve özelleştirme karmaşıklığına bağlıdır
Fabrika Sertifikası ve Özel Hizmet
- Sertifikalar: ISO9001, RoHS uyumluluğu
- Numune Politikası: Ücretsiz numuneler desteklenir, hızlı numune teslimi
- MOQ: Standart parça MOQ: 1000 adet; Özelleştirilmiş parçalar kalıp gereksinimlerine tabidir
- Özelleştirilebilir öğeler: pin sayısı, yalıtkan yüksekliği, düz/dik açı / SMT tipi, altın kaplama kalınlığı, alma-bırakma kapağı etkinleştirme/devre dışı bırakma, özel muhafaza malzemesi.
Mühendis Seçim Rehberi (Mühendis İpuçları)
- Hatveyi doğrulayın: 1.27 mm; sırayı doğrulayın: tek sıralı / çift sıralı, toplam pozisyon sayısı.
- Sonlandırmayı doğrulayın: Düz THT / Dik Açılı / SMT martı kanadı. SMT projesi için, alma-yerleştirme kapağının gerekli olup olmadığını doğrulayın.
- Yalıtkan muhafaza yüksekliğini tanımlayın (standart veya özel).
- Kaplamayı seçin: statik bağlantı için kalay; sık sık eşleşen veya zorlu ortam uygulaması için altın kaplama.
- Kritik: Paketlemeyi seçin: manuel montaj için Tüp; otomatik bir SMT üretim hattı çalıştırıyorsanız Bant & Makara.
- Çapraz referans değiştirme için: Orijinal parça numarasını sağlayın; kart doğrulamanız için bir çizim ve numune sunuyoruz.
- Teklif ve numune düzenlemesi için bize şartnamenizi veya mekanik çiziminizi gönderin.
SSS
S: Bazı numuneler alabilir miyim?
C: Evet, bazı numuneler ücretsizdir.
S: Teknik bir sorum olursa kiminle iletişime geçmeliyim?
C: Şirket içinde deneyimli teknik satış temsilcilerimiz var. Sorularınızı yanıtlamaya ve projenizde size yardımcı olmaya hazırlar.
S: Malları alırken kusurlu ürünler olursa nasıl başa çıkılır?
1. Malların sevkiyat öncesi kusurlu olmaması imkansızdır; ürünlerin sorunsuz olduğunu doğrulamak için birçok kontrolümüz var. O zaman, olursa, sorumluluğu üstleneceğiz.
2. İlk olarak: neden oldu, nasıl oldu ve gelecekte nasıl kontrol edileceği; incelemeniz için bir tablo sağlanacaktır.
3. İkinci olarak: çözümleri tartışın.
4. Son olarak: malları iade etme ve değiştirme veya neden olunan herhangi bir kayıp için tüm ücretleri üstleneceğiz.
S: Mallarımın haklarını nasıl garanti ediyorsunuz?
C: Sipariş tam olarak istendiği gibi düzenlenecektir; teslimattan önce paketlemeyi ve miktarı iki kez kontrol edeceğiz. Ayrıca, gerekirse veya gerekiyorsa mallarınızın fotoğraflarını çekeceğiz.
S: Hangi ödeme kabul edilebilir:
1. Ödeme koşulları miktara ve ürünlere bağlı olarak esnek olabilir.
2. Genellikle, yeni müşteriler için, sevkiyat öncesi %100 T/T veya sevkiyat öncesi %30 T/T avans tercih ederiz.
