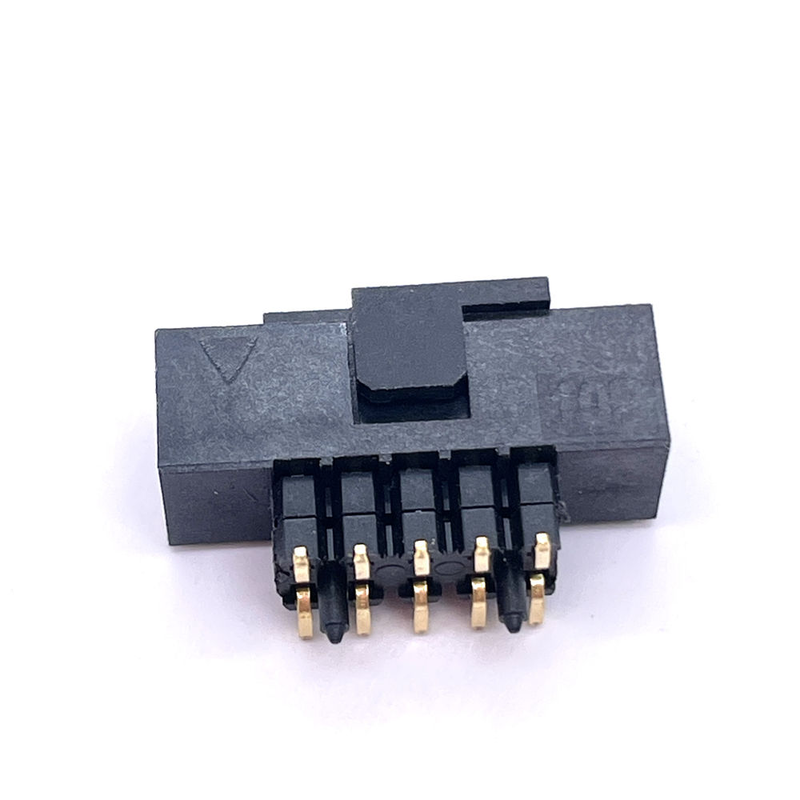

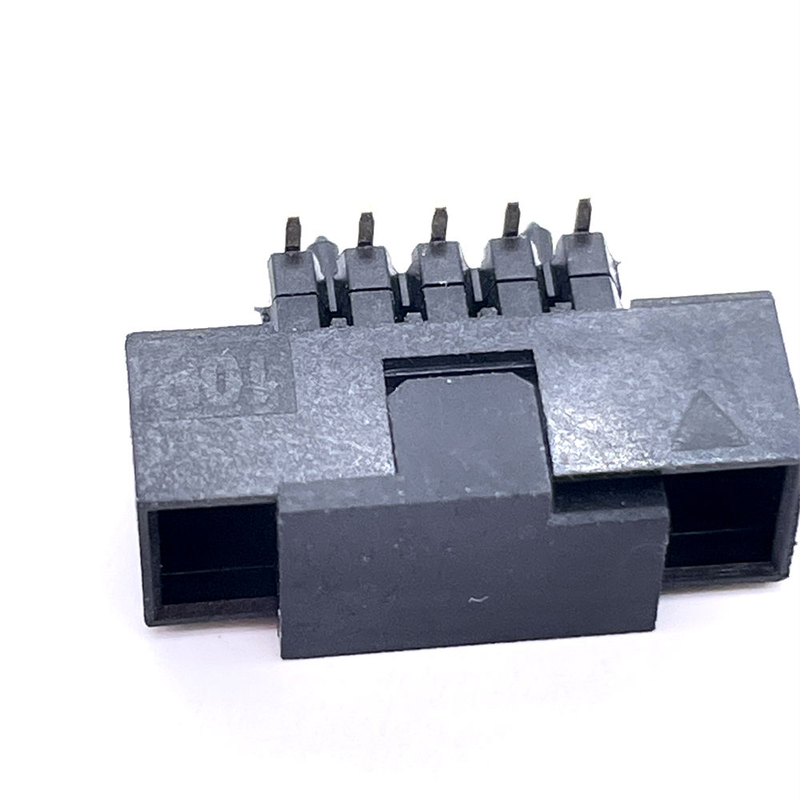

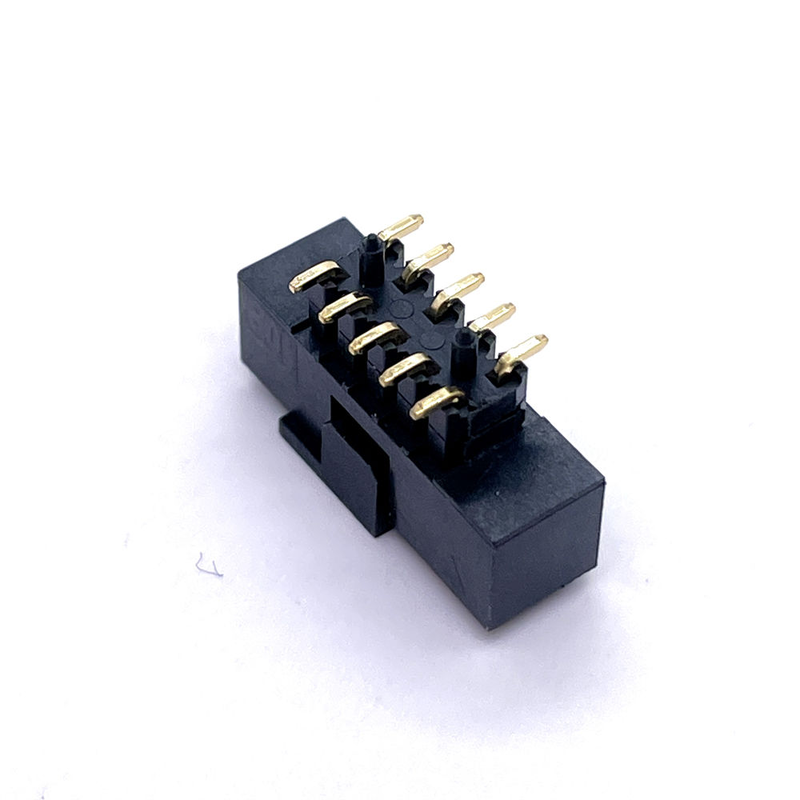

2.0mm Pirinç Dik Açılı Kutu Başlığı ve Ejektör Başlığı PCB Konnektörü LED Aydınlatma İçin

Öne Çıkanlar

✅ Zengin özelleştirme portföyü: düz pin / dik açı / SMT montaj; farklı PCB istifleme ve muhafaza alanı için özelleştirilebilir plastik muhafaza yüksekliği
✅ SMT alma-yerleştirme hazır: otomatik montaj ekipmanları için isteğe bağlı vakum başlığı
✅ Bant ve Makara / Tüp ambalajı mevcuttur, SMT montaj hatlarıyla doğrudan uyumludur
✅ Pirinç kontak malzemesi, LED aydınlatma sistemleri için kararlı sinyal iletimi
✅ Kutuplu muhafaza, yanlış eşleşmeyi önleyici, montaj sırasında pin bükülmesini önler
✅ RoHS ve UL94 V-0 uyumlu, iç ve dış mekan LED aydınlatma projeleri için uygundur

Ürün Açıklaması

Uyumluluk ve Çapraz Referans

Not: Damla içi değişimden önce her zaman pin sayısı, montaj yönü, muhafaza yüksekliği ve kaplamayı doğrulayın. 2.0 mm Kutu Başlığı ve Ejektör Başlığımız, ana akım marka serileri için uygun maliyetli alternatifler olarak hizmet edebilir:

• LED ve sinyal ara bağlantısı için TE, Molex, JAE 2.0 mm adım yalıtımlı ejektör başlığı serileriyle uyumludur.
• Müşterinin mevcut PCB'sine uyacak şekilde özel ayak izi ayarlamasını destekler, doğrudan değişim için.
• Mekanik ve elektriksel uyumluluğu korurken uzun OEM teslim sürelerinden (12-20 hafta) kaçının.

Rakip parça numaranızı bize gönderin, size uygun çözümü onaylayacağız.

Ürün Özellikleri

1. Yalıtımlı kutu tipi muhafaza, üretim ve nakliye sırasında pirinç pinleri fiziksel hasardan korur
2. Güvenli şerit kablo kilitleme için ejektör mandalı tasarımı, bakım için kolay kablo çıkarma
3. Birden fazla montaj seçeneği (düz/dik açı / SMT) sınırlı kabinet / PCB yerleşim alanını çözer
4. Farklı muhafaza boşluğu gereksinimlerine uyacak şekilde özelleştirilebilir plastik yükseklik
5. SMT varyantı için isteğe bağlı vakum başlığı, yüksek hızlı otomatik alma-yerleştirme desteği
6. Kutuplama anahtarı ters eşleşmeyi önler, saha montajı hata oranını azaltır
7. Standart 2.0 mm IDC düz şerit kablolarla tutarlı eşleşme için sıkı boyut kontrolü

Ürün Avantajı

🔹 Mühendis tarafından özel olarak tasarlanmış özelleştirme: muhafaza yüksekliği, pin kuyruk uzunluğu, kaplama spesifikasyonu PCB çiziminize göre ayarlanabilir
🔹 Montaja uygun ambalaj: SMT hattı için Bant ve Makara; manuel prototip montajı için Tüp
🔹 Kararlı pirinç kontak, düşük kontak direnci, LED güç ve sinyal döngüsü için güvenilir
🔹 Yurtdışı ünlü markalara göre daha kısa teslim süresi; toplu aydınlatma projeleri için rekabetçi fabrika doğrudan maliyeti
🔹 Sevkiyat öncesi tam aralıklı elektriksel ve boyutsal denetim
🔹 Standart olmayan LED modül tasarımları için çizim tabanlı özel geliştirme desteği

Uygulama

• LED aydınlatma ekipmanları: LED ekran modülleri, LED şerit kontrol kartları, LED panel ışıkları, sürücü kartları
• Akıllı aydınlatma kontrol üniteleri
• İç ve dış mekan LED tabelalar
• Endüstriyel kontrol sinyal ara bağlantısı
• Tüketici elektroniği PCB'den düz kabloya bağlantı
• IoT akıllı cihaz dahili kablolaması

Ambalaj Yöntemi

1. Bant ve Makara: Vakum başlığı olan SMT versiyonu için. Otomatik alma-yerleştirme makinesine doğrudan besleme, yüksek hacimli seri üretim için uygundur.
2. Tüp (Tüp Ambalajı): THT düz/dik açı numuneleri ve küçük partili siparişler için, manuel veya yarı otomatik montaj.

Sipariş verirken lütfen ambalaj gereksinimini belirtin.

Teslim Süresi

• Numuneler: Standart ürünler için 3 iş günü
• Toplu üretim siparişi: 1-3 hafta (pin sayısı, kaplama ve ambalaj türüne bağlıdır; özel olarak değiştirilmiş parçalar ek süre gerektirir)

Fabrika Sertifikası ve Özel Hizmet

• Sertifikalar: RoHS, REACH, UL-94V-0 malzeme sertifikası
• Numune Politikası: Mühendislik değerlendirmesi için ücretsiz numune / hızlı numune teslimi desteğiMOQ: Standart parçalar düşük MOQ; Özel yapı MOQ proje değerlendirmesine göre
• Özel kapsam: izolatör yüksekliği, boş pin konumu, pin uzunluğu, kaplama kalınlığı, montaj formu, özel ambalaj çözümü
• Hizmet: Proje incelemeniz için çizimler, 2B/3B dosyalar, test raporu sağlayın
• Mühendis Seçim Kılavuzu (Mühendis İpuçları)

Adımı onaylayın: 2.0 mm adım, çift sıralı yapıyı onaylayın.

1. Montaj tipini seçin: Düz / Dik Açı 90° / SMT (SMT gerekiyorsa, alma-yerleştirme için vakum başlığı gerekip gerekmediğini onaylayın).
2. PIN'i onaylayın: IDC düz kablo pozisyon sayınızla eşleştirin.
3. Muhafaza yüksekliği: standart yüksekliği seçin veya özelleştirilmiş plastik yükseklik için çizim gönderin.
4. Kaplama seçimi: Genel sinyal için Kalay kaplama; Yüksek titreşimli / uzun ömürlü çalışma ortamı için Altın flash.
5. Ambalaj seçimi: Otomatik SMT üretimi için Bant ve Makara; laboratuvar prototipi ve manuel montaj için Tüp.
6. PCB ayak izinizi veya rakip parça numaranızı bize gönderin; mühendislik ekibimiz eşleşen çözümü doğrulayacaktır.
7. Sorgu hatırlatıcısı: Sorgu gönderirken lütfen pin sayısı, montaj stili, ambalaj gereksinimi ve hedef uygulamayı paylaşın.
