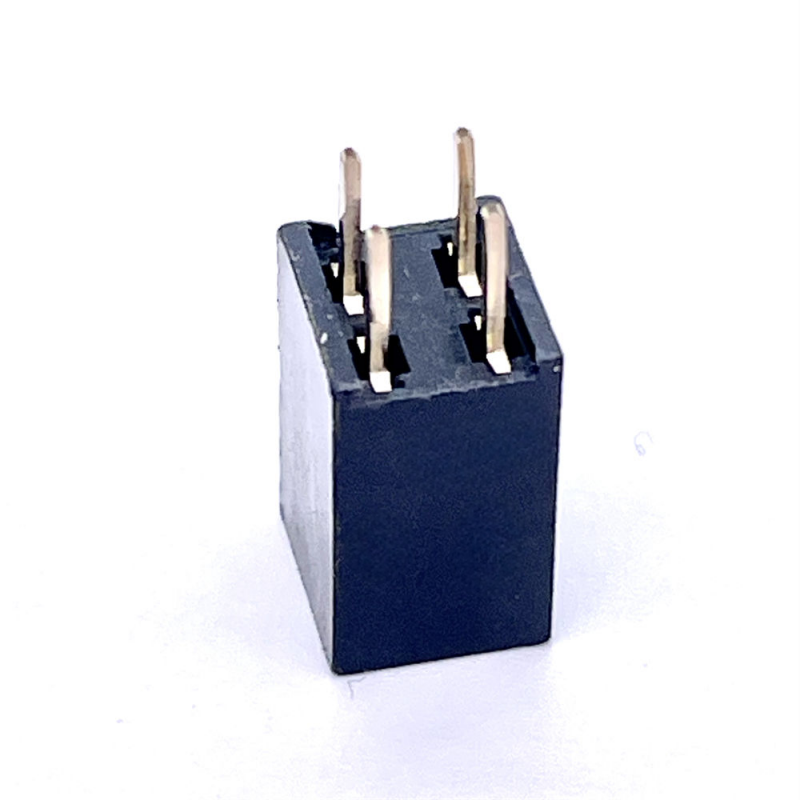

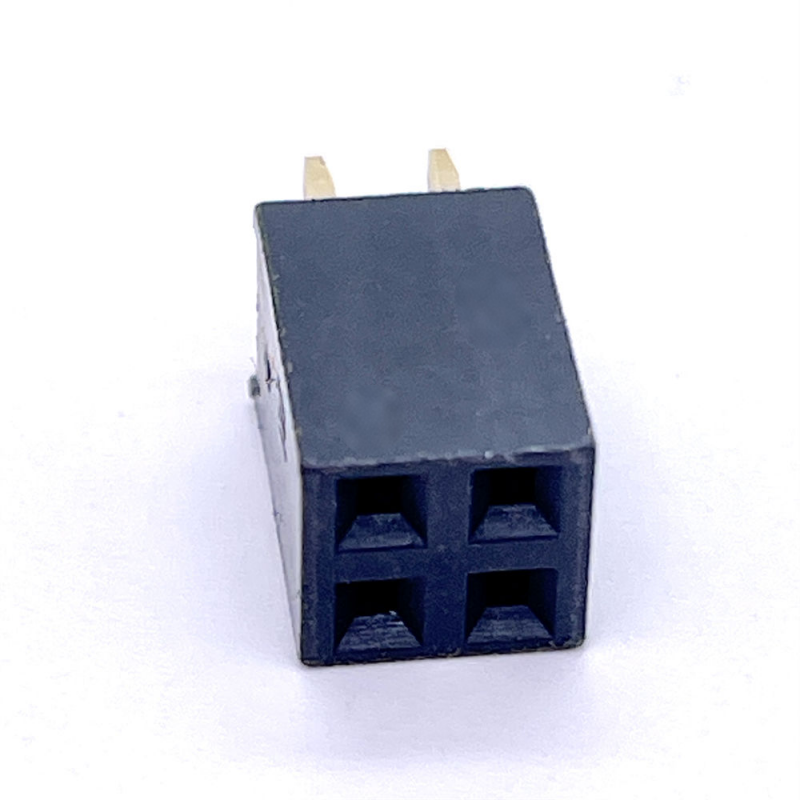

Y Tipi Çift Sıralı Düz Dişi Konnektör 2.54mm PCB Pirinç Malzeme için

Öne Çıkanlar

1. Zengin özel seçenekler: Düz / Dik Açılı / SMT sonlandırma; özel yalıtkan plastik yükseklik mevcuttur
2. Otomatik SMT montajı için isteğe bağlı pick-place vakum kapağı
3. Yüksek hızlı SMT üretim hattı için Bant ve Makara paketlemeyi destekler
4. Kararlı çift noktalı elektriksel temas için Y tipi pirinç kontak
5. RoHS ve REACH uyumlu, birden fazla kaplama kalınlığı yapılandırılabilir
6. Hızlı numune teslim süresi, mühendislik doğrulaması için ücretsiz numune desteği



Ürün Açıklaması

Mekanik Performans

Ortam ve Lehimleme

Uyumluluk ve Çapraz Referans

Ana akım uluslararası serilere göre düşen bir ikame olarak mekanik ve elektriksel olarak uyumlu:

• Molex, JAE, Amphenol-ICC standart 2.54mm çift sıra dişi konnektör ayak izini değiştirin

Not: BOM ikamesinden önce kesin pin çıkışını, yalıtkan yüksekliğini ve kaplama kalınlığını doğrulayın; hedef parça numaranıza uyacak şekilde boyutu ayarlayabiliriz.

Ürün Özellikleri

1. Y şeklindeki pirinç terminal, titreşim altında gevşemeyi önleyen çift noktalı temas sağlar
2. Birden fazla sonlandırma formu: düz/dik açılı / SMT, farklı PCB düzenleriniz için tek kaynak
3. Özel yalıtkan yüksekliği, kart istifleme boşluk sınırlamasını çözer
4. İsteğe bağlı vakum kapağı, SMT makinesi için doğrudan alma ve yerleştirme olanağı sağlar
5. UL94V-0 alev geciktirici plastik, tüketici ve endüstriyel ortamlar için kararlı
6. Yapılandırılabilir kaplama (altın/kalay), maliyet ve korozyon önleyici gereksinimleri dengeler

Ürün Avantajı

En yüksek ve pin sayısı varyantları için ikincil kalıp maliyeti yok, küçük partili mühendislik projeleri için daha düşük NRE
Bant ve Makara / Tüp çift paketleme seçenekleri, ek yeniden paketleme maliyeti olmadan otomatik montaj hattınız için hazır
Sıkı şirket içi KK: her parti için kontak direnci, dayanım gerilimi, tuz püskürtme testi uygulanır
Standart parçalar için kısa teslim süresi; özel pin eksikliği / konumlandırma pimi versiyonu için esnek ODM
Fabrika doğrudan tedarik, uzun teslim süreli denizaşırı marka kanallarına karşı kararlı teslimat

Uygulama

• Gömülü anakart, geliştirme kartı, GPIO arayüzü
• Endüstriyel kontrol modülleri, sensör sinyal iletimi
• Tüketici elektroniği, akıllı ev donanımı
• İletişim ekipmanları, PCB'den PCB'ye dahili bağlantı
• Tıbbi cihaz yardımcı sinyal bağlantısı (yüksek voltajlı olmayan)
• Otomasyon prototipi ve seri üretim projeleri

Paketleme Yöntemi

1. Tüp Paketleme: Standart PVC tüp, manuel montaj/prototip numune alımı için; SMT otomatik montaj makinesi için uygun değildir
2. Bant ve Makara: Kabartmalı taşıyıcı bant + makara üzerinde kapak bandı, SMT alma ve yerleştirme makinesi ile doğrudan uyumlu, yüksek hacimli seri üretim için.

Sipariş verirken lütfen paketleme gereksinimini belirtin; makara paketli SMT versiyonu için vakum kapağı gereklidir.

Teslim Süresi

• Numuneler: 3 iş günü standart ürünler için
• Toplu üretim siparişi: 1-3 hafta (pin sayısı, kaplama ve paketleme türüne bağlıdır; özel olarak değiştirilmiş parçalar ek süre gerektirir)

Fabrika Sertifikası ve Özel Hizmet

• Sertifikalar: ISO9001, RoHS, REACH
• Numune Politikası: Ücretsiz numune desteği / hızlı numune çıktısı (nakliye maliyeti müşteri tarafından karşılanır)
• MOQ: Standart parçalar düşük MOQ; özel kalıp kasası kalıp değerlendirmesine tabidir
• Özel mevcut: pin sayısı, yalıtkan yüksekliği, sonlandırma stili, kaplama kalınlığı, konumlandırma pimi, eksik pin, vakum kapağı, paketleme modu
• Hizmet: Veri sayfası, 2D çizim, 3D STEP dosyası PCB kütüphane oluşturmanız için sağlanabilir

Mühendis Seçim Rehberi (Mühendis İpuçları)

1. Adımı onaylayın: bu seri için sabit 2.54 mm
2. Pin sayısını onaylayın: 2×02P ~2×40P
3. Montaj tipi:
   • Delikten düz: yüksek mekanik mukavemet, dalga lehimleme için
   • Dik açılı: 90° yatay karttan karta bağlantı
   • SMT: reflow işlemi, vakum kapağı + Bant ve Makara paketleme gerektirir
4. Yalıtkan yüksekliği: standart yüksekliği seçin veya özel yükseklik gereksinimini gönderin
5. Kaplama: Titreşim / zorlu ortam için Altın; genel maliyet odaklı projeler için Kalay
6. Paketleme: Laboratuvar/prototip için Tüp; otomatik SMT üretimi için Bant ve Makara
7. Uluslararası bir marka parça numarasını çapraz referanslıyorsanız, siparişten önce doğrulama için orijinal veri sayfasını gönderin.
