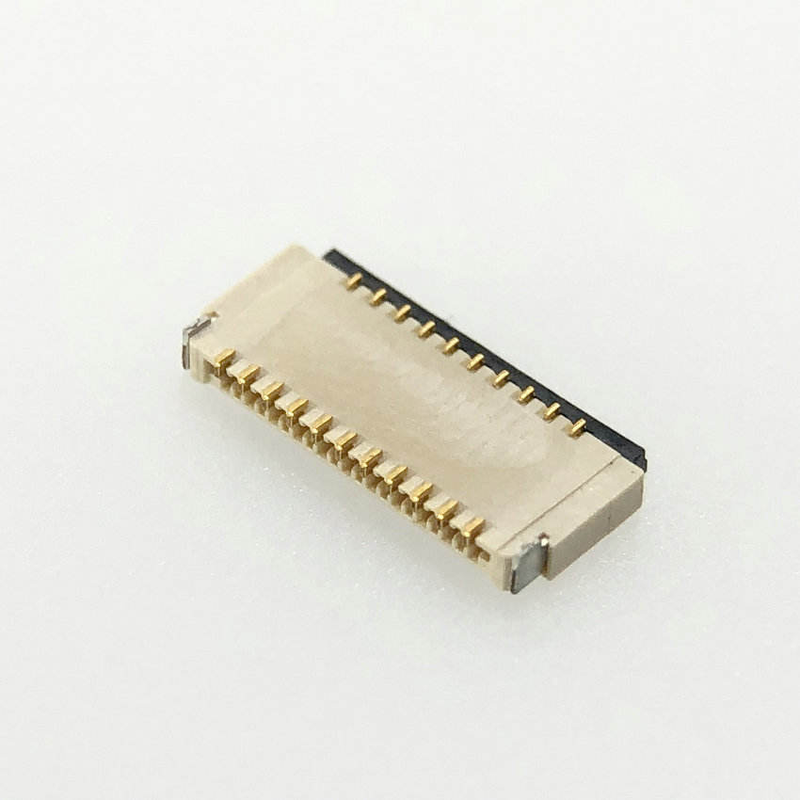

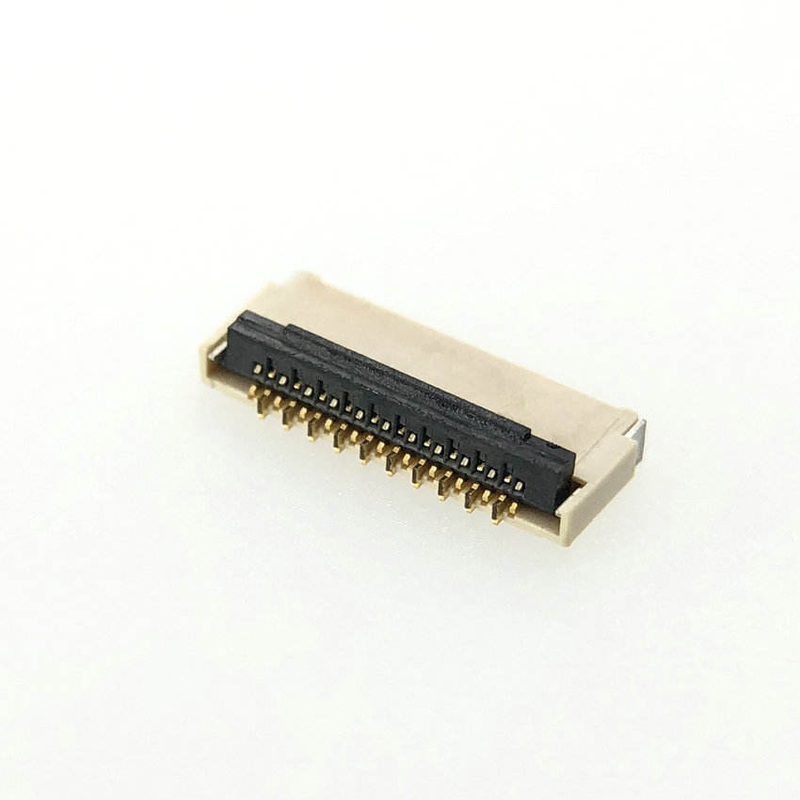

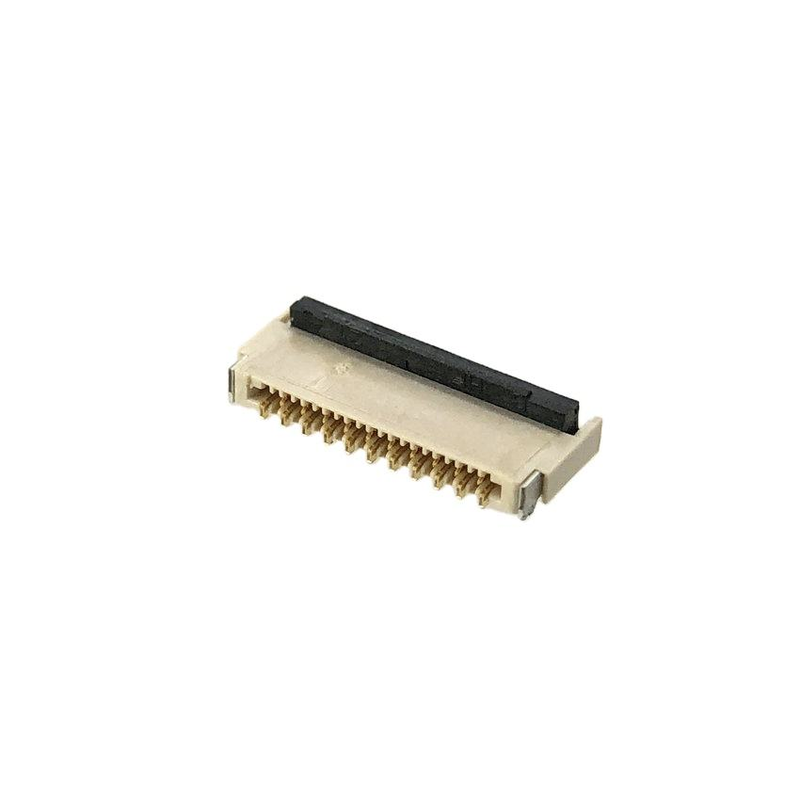

0.3mm Pitch FFC FPC Konnektör 9 17 21 25 31 35 -61 Pin Çift Taraflı SMT Dik Açı Yüksekliği 0.9mm

Ürün Öne Çıkanlar

0.3 mm hatveli çift‑taraflı temaslı dik‑açılı SMT FFC/FPC konektörü, 0.9 mm ultra‑düşük eşleşmiş yükseklik, ZIF / Non‑ZIF kilitleme aktüatörünü sağlam dokunsal tıklama‑içine kilit geri bildirimi ile destekler. Katı çok‑eksenli titreşim testini geçti, şok ve titreşim altında kararlı temas direnci, aralıklı sinyal düşüşünü önler. Çoklu‑pin seçenekleri:9‑17‑21‑25‑31‑35‑61P. LCP UL94‑V0 yüksek‑sıcaklık gövdesi, altın‑kaplamalı çift‑taraflı kontaklar, RoHS uyumlu, yüksek‑yoğunluklu ince‑profil PCB ara bağlantısı için.

.

Tam Teknik Özellikler

Elektriksel Özellikler

Mekanik Performans Parametreleri

Malzeme ve Kaplama / Çevre ve Lehimleme

Uyumlu / Alternatif Uluslararası Ana Akım Karşılıkları

Ana akım serileri için doğrudan mekanik‑ve‑elektriksel tak‑çalıştır alternatifi:

• Hirose: FH26 / FH35 serisi
• JAE: FB8 / FL2 serisi
• Molex: 54809 / 501912 serisi
• Kyocera 6844 serisi

Ürün Özellikleri

• 0.3 mm ince hatve, dik‑açılı çift‑taraflı temas tasarımı, çoklu pin sayıları:9/17/21/25/31/35/61P
• Ultra‑ince eşleşmiş yükseklik 0.9 mm, ince‑form‑faktörlü ürün mekanik sınırlamaları için ideal
• İsteğe bağlı ZIF / Non‑ZIF çevirmeli‑kilit aktüatörü; net kilitleme tıklama geri bildirimi, kazara FPC çekilmesini önler
• Çift‑taraflı yaylı temas yapısı, mükemmel titreşim önleyici ve darbe önleyici performans, kararlı sinyal iletimini korur
• LCP UL94‑V0 yüksek‑sıcaklığa dayanıklı yalıtkan, standart kurşunsuz SMT yeniden akış işlemine uyumlu
• Altın‑kaplamalı temas alanı, düşük temas direnci, uzun‑vadeli hizmet ömrü için anti‑oksidasyon
• Çift‑taraflı SMT sonlandırma, kompakt ayak izi; esnek PCB düzeni için konektör altında kısıtlı yönlendirme bölgesi yok
• Standart 0.2 mm kalınlığında FPC/FFC düz kablolarla uyumludur
• RoHS uyumlu; talep üzerine özelleştirilebilir pin‑sayısı, kaplama kalınlığı, aktüatör versiyonu

Referans için daha fazla tür:

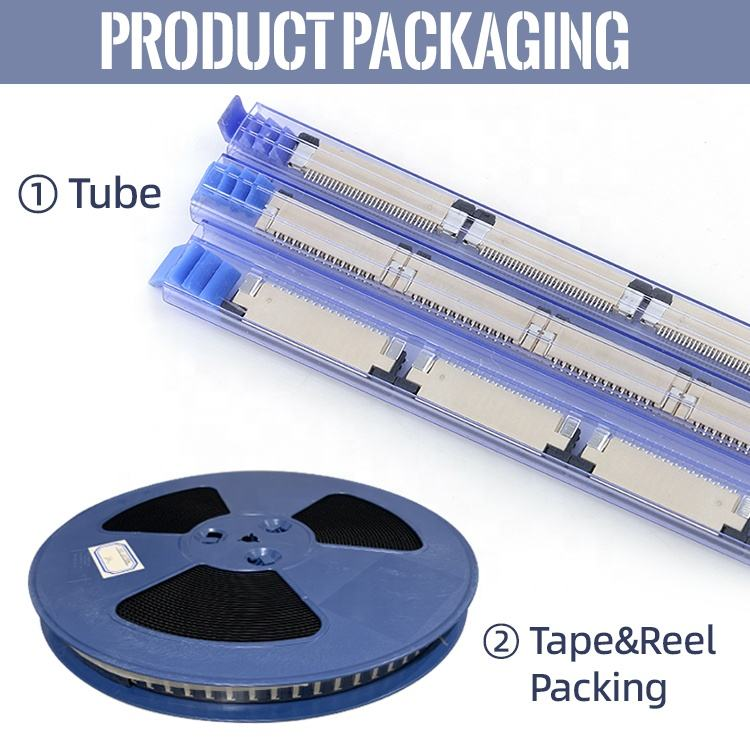

Paketleme Yöntemi

• Makara (Bant‑ve‑makara): Standart kabartmalı bant makara paketlemesi, IEC 60286‑3 ile tamamen uyumlu, SMT otomatik alma‑ve‑yerleştirme makineleriyle doğrudan uyumlu, toplu‑hacimli SMT montajı için.
• Tüp paketleme: Özel talep üzerine mevcuttur, çoğunlukla manuel prototip montajı için; otomatik SMT yerleştirme için kullanılamaz.

Fabrika Sertifikası ve Özel Hizmet

• Sertifikalar: RoHS uyumlu; titreşim, termal şok ve eşleşme döngüsü güvenilirlik testleri için şirket içi laboratuvar
• Numune Politikası: Ücretsiz numune / hızlı numune teslimatını destekler
• MOQ: Standart parçalar için 1000 pcs; özel parçalar çizim değerlendirmesine tabidir
• Özelleştirme: Pin‑sayısını, altın‑kaplama kalınlığını, aktüatör tipini ayarlayın, polarizasyon anahtarı ekleyin; özel bant‑ve‑makara spesifikasyonu
• Teslim‑süresi: Numuneler 3 iş günü; toplu‑üretim siparişleri 1‑3 hafta sipariş miktarına göre

SSS

1. Numune siparişi verebilir miyim?
Evet, kaliteyi test etmek ve kontrol etmek için numune siparişlerini memnuniyetle karşılıyoruz. Karışık numuneler kabul edilebilir.

2. Ürünlerinizi talebimize göre üretebilir misiniz?
Evet, MOQ'muzu karşılarsanız ürünlerin özellikleri özelleştirilebilir.

3. Ürünlerinizin kalitesini nasıl garanti edersiniz?
1) Kalite sorunlarında 30 gün içinde iade yapacağımızı taahhüt ediyoruz.

2) Üretim sırasında sıkı denetim.

3) Sevkiyat öncesi ürünlerin sıkı numune denetimi ve sağlam ürün ambalajı garanti edilir.

4. Ürün sertifikalarımız nelerdir?
ISO9001 ve diğer ROHS sertifikaları.

5. Malları ne kadar sürede alabilirim?
Çoğu mal stokta; teslim süresi ödeme alındıktan sonra yaklaşık 1-5 gündür. Özelleştirilmiş gereksinimler için, onayladığımız gibi süre biraz daha uzun olacaktır.

6. Teslimat için ne tür bir lojistik kullanıyorsunuz?
Malları ağırlıklı olarak DHL, UPS, FEDEX, EMS ve diğer ekspres kargo ile teslim ediyoruz. Müşteriler için en uygun maliyetli lojistiği seçeceğiz. Ayrıca ileticiniz tarafından alınan mallar da desteklenir.

7. Neden bizden satın almalısınız?
16 yıllık sektör deneyimimiz var. Binlerce şirketle işbirliği yaptık. Ürün kalitesi güvenilirdir.

8. Şirketiniz ağırlıklı olarak hangi ürünleri satıyor?
Şirketimizin ana ürünleri arasında FFC/FPC konektörleri / Wafer konektörü / SIM kart konektörü / Hafıza kartı konektörü / USB konektörü / Type C konektörü / HDMI konektörü / RJ45 serisi / B to B konektörü ve Pin başlığı konektörleri vb. bulunmaktadır.
