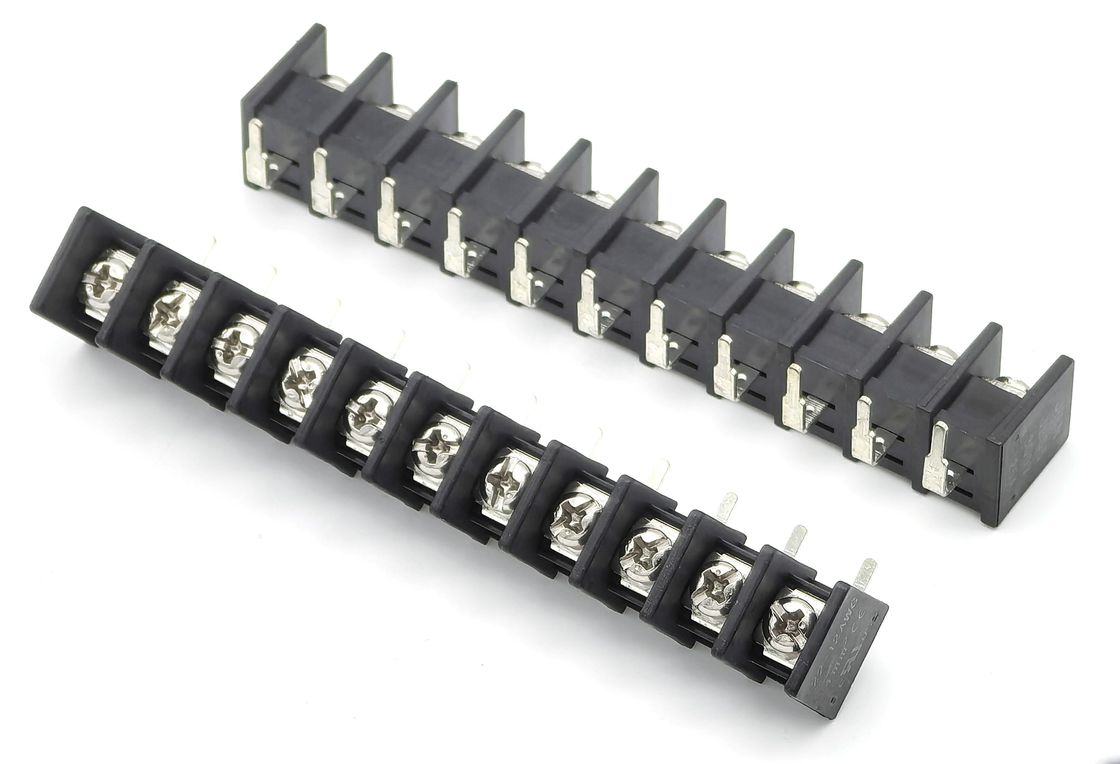

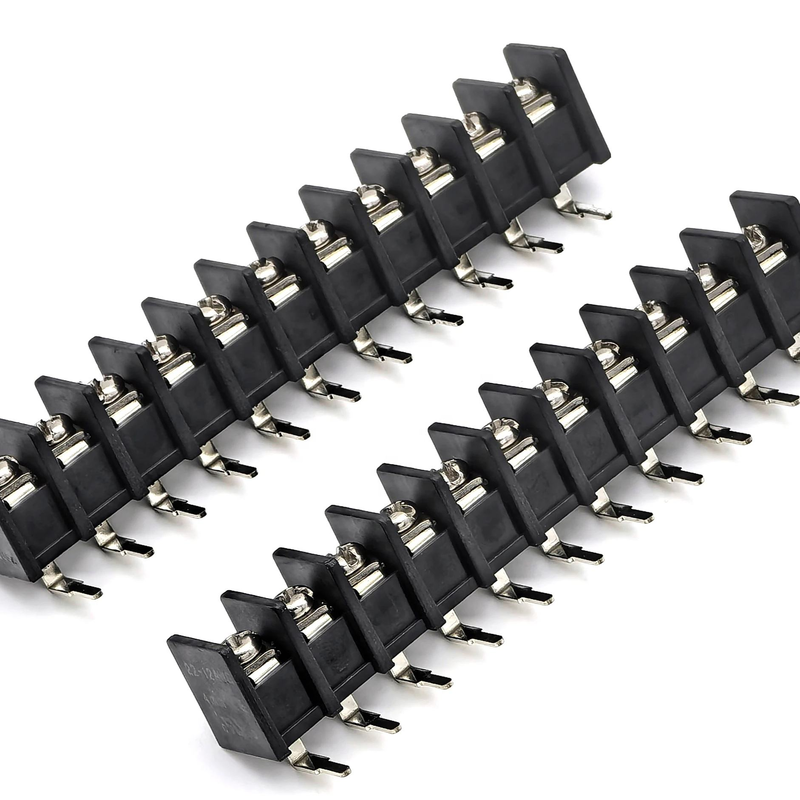

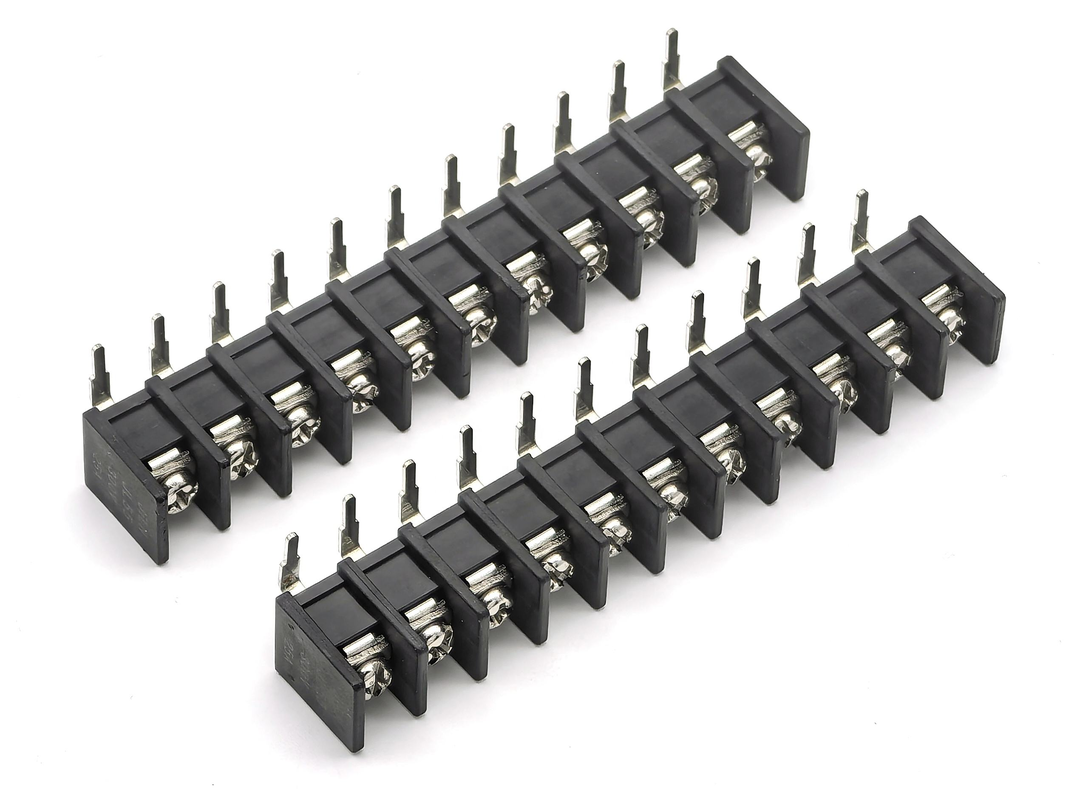

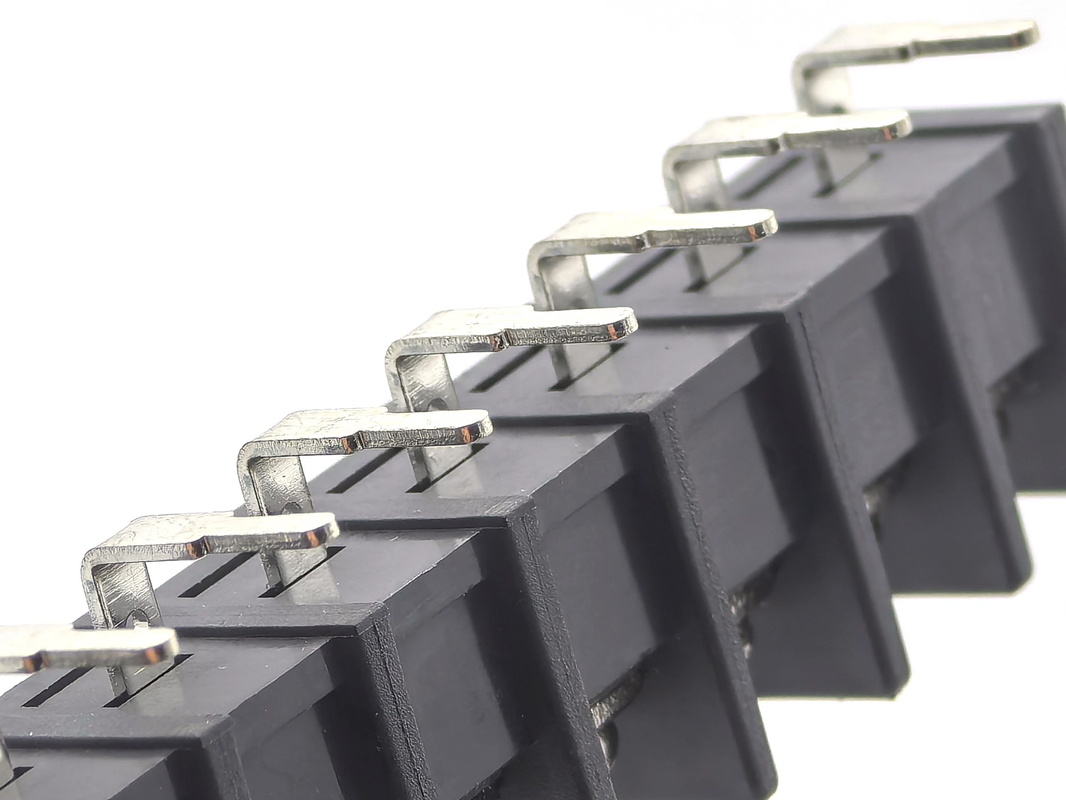

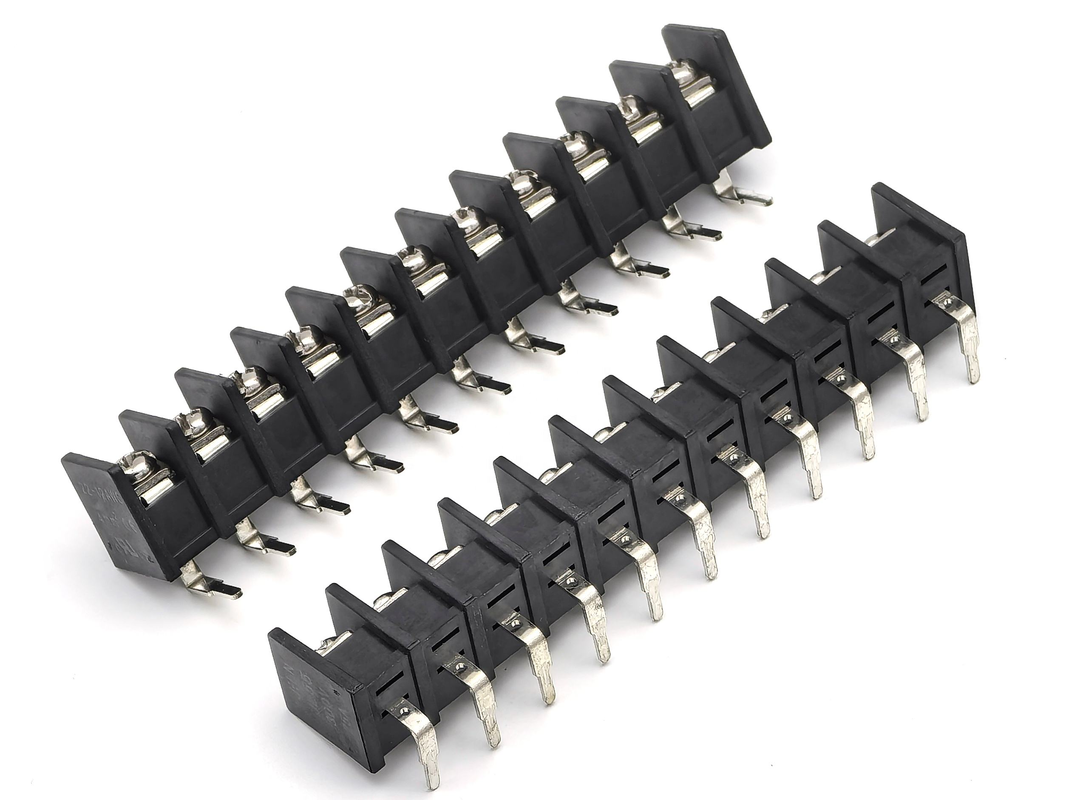

9.5mm Pitch Bariyer Terminal Blokları 90 Derece DIP Siyah 11P PA66 Malzeme 300V 25A

9.5mm Pitch Barrier Terminal Blocks 90 derece DIP Siyah 11P PA66 Malzeme 300V 25A

Önemli Noktalar

• 9.5mm eğrilik, 11 pozisyon 90 derece DIP delikli bariyer terminal bloğu, siyah PA66 UL94V-0 koruma
• 300V / 25A sürekli derecelendirme, yüksek güç PCB kablolama için vida-kaplama güvenli tel tutma
• Yay aşımı ve kısa devre riskinden kaçınmak için kutuplar arasındaki fiziksel bariyer yalıtımı
• Süt kaplamalı tunç temasları, istikrarlı iletkenlik, uzun kullanım ömrü için anti-oksitasyon
• Standart DIP ayak izi, kütle SMT / delikli montajına uyar; RoHS & REACH uyumlu

Ürün Tanımı

Genel Mekanik Parametreler

Malzeme ve Elektriksel Özellikler

Çevre ve Lehimlendirme Rehberi

Ürün Özelliği

1. Engelleme yalıtım yapısı: bitişik kutuplar arasındaki fiziksel bölme, yüksek güç çalışma durumunda kısa devre ve yay riskini en aza indirgenir
2. 90 derece dik açılı DIP iğneleri: PCB'ye dikey, yatay tel erişimi, tahta üstü alanı tasarruf et
3. PA66 UL94V-0 alev gerileyici kaplama, olağanüstü termal ve mekanik çarpma direnci
4. Süt kaplamalı tunç temas & nikel kaplamalı çelik vida: düşük temas direnci, korozyon karşıtı, titreşim ortamında istikrarlı sıkıştırma gücü
5. Vuruş klemesi sonu: kanatlı / katı tel kabul eder, kolay saha montajı ve bakımı
6. Çoklu döngü güç sinyali entegrasyonu için 11 pinli sabit konfigürasyon; özelleştirilebilir kutup sayısı mevcuttur
7. RoHS uyumlu ham madde, küresel endüstriyel çevresel gereksinimleri karşılar

Ürün Avantajı

1. Güvenlik yükseltmesi: yerleşik bariyer duvarı sürüklenme ve ark geçişini engeller, çok kanallı yüksek akım devreleri için sıradan bariyer olmayan terminal bloklarından çok daha güvenli
2. 11 tuşlu uzun vücut optimizasyonu: tek parça 11 pozisyonlu tasarım, çoklu kısa blokların eklenmesi yok; PCB ayak izini ve montaj hatası oranını azaltır
3. Titreşmeye dayanıklı sıkıştırma: M3 vida sıkıştırması sabit tel basıncını korur, sürekli şok ve titreşimli ekipmanlar için uygundur
4. Maliyet etkin yüksek güçli çözüm: 25Üst-spesifik artışlı maliyetler, denge performansı ve BOM bütçesi olmadan sürekli bir mevcut performans
5. Montaj dostu: standart 90 derecelik DIP iğne düzeni, ana dalga kaynak üretim hatlarıyla uyumludur; özel bir armatür gerekmez
6. Tedarik istikrarı: kendi üretimi, destek miktar siparişleri, özel değişiklik için çizim onayı

Uygulama

• Endüstriyel kontrol PCB plakaları
• Değiştirme güç kaynağı ve LED sürücü güç üniteleri
• Otomasyon ekipmanları ve röle kontrol modülleri
• Enstrüman ve ölçüm ekipmanları
• Yeni enerji yardımcı kontrol panosu
• Evlerde kullanılan büyük güçlü elektrikli aletler
• Kabin içi çok döngülü güç dağıtımı

Kişiselleştirme Seçenekleri

1. PCB izini doğrulayın: seri üretimden önce 90 derecelik DIP iğne düzeninin PCB bantınıza uyacağını doğrulayın.
2. Akım indirimi: ortam sıcaklığı 85 °C'yi aştığında, 20A'nın altındaki çalışma akımı indirimi.
3. Kablo seçimi: Tam yükle çalışmak için 12-14AWG kalınlığında kablo kullanın; kablonun maksimum kesimini geçmeyin.
4. Döner kontrolü: 0,5 N · m'de vida sıkıştır; aşırı döner PA66 evini yırtıyor, düşük döner, gevşek bağlantıya ve ısı üretimine neden oluyor.
5. Eğer 11-pin projenize uymuyorsa: bu serinin 2P-24P alternatif kutup numaralı versiyonlarını destekliyoruz.
6. Yüksek titreşim senaryoları için: rutin bakım olarak uzun süre çalıştırıldıktan sonra vida sıklığını kontrol edin.

Adım Özel Süreci

1. Gereksinim Toplama → 2. Teknik Değerlendirme ve Teklif → 3. 3D Çizim İncelemesi ve Onaylanması → 4. Kalıp / Araçlama ve Prototip → 5. Örnek Testi (kontak R, tutma, tekrar akış) ve Onay → 6.Toplu üretim → 7Son kontrol ve sevkiyat.

Hizmetimiz

Örnek Erişilebilirliği ve Politikası

Örnekler, müşterilerimizin taleplerine göre ücretsiz olarak gönderilir. Ta ki nakliye masrafını ödemek için istekli oldukları sürece.veya müşteri kargo ödemesini önceden yapabilir., ve kuryerimizle de örnek gönderebiliriz.

Garanti/Garanti/Term ve Koşullar

Ürün kalitesi garantisi sağlıyoruz.
15 günlük hızlı teslimat garantili.
Ödeme şartları T / T'yi içerir, ancak L / C, PayPal, Western Union ve daha fazlası gibi müzakere edilebilir.

Satış sonrası hizmet

Ofislerimiz ve merkez ofislerimiz aracılığıyla mükemmel hizmet sunuyoruz.
Lütfen pazarlama satış departmanımızla telefon veya e-posta yoluyla iletişime geçin veya uygunsa ofisimizi ziyaret edin.
Dost canlısı hizmetin yanı sıra, en rekabetçi fiyatları ve esnek programları sunuyoruz.

Sık Sorulan Sorular

S: MOQ'unuz nedir?

A: MOQ'umuz genellikle 1000 pcs'ye gelir, ancak test için küçük sipariş miktarlarını kabul ederiz.

S: Fabrikayı ziyaret edebilir miyim?

A: Fabrikamızı ziyaret etmeye hoş geldiniz ve size profesyonel üretim sürecimizi göstereceğiz ve sizinle uzun vadeli işbirliği yapabileceğimizi umuyoruz.

S: Örnek süreniz nedir? Teslim süreniz nedir?

A: Örnekler için 7 gün ve seri üretim için 15-20 gün.

S: Mallarımı nasıl denetlerim?

A: Fabrikayı ziyaret ederek veya üçüncü bir tarafı denetlemek için isteyebilir veya resim denetimi yapabilirsiniz.

S: Ülkeme göndermek ne kadar?

A: Kargo, kargo şirketi tarafından Brüt Ağırlığınız ve CBM'nize göre verilecektir.

S: Siparişimi göndereceğinizi nasıl bileceğim?

Cevap: Takip numarası ((DHL, UPS, FedEx, TNT, EMS, vb.), Hava Taşıyıcı Belgesi veya Denizle B / L mallarınız gönderildikten hemen sonra size gönderilecektir. Teslimatı takip ediyoruz ve sizi bilgilendiriyoruz.Yardımcı bir servis sağlanıyor.Satdığınız şeyi destekliyoruz.

S: Kişiselleştirilmiş / özelleştirilmiş ürünler yapabilir miyim?

 A: Elbette, sadece çiziminizi veya numunenizi gönderin.
