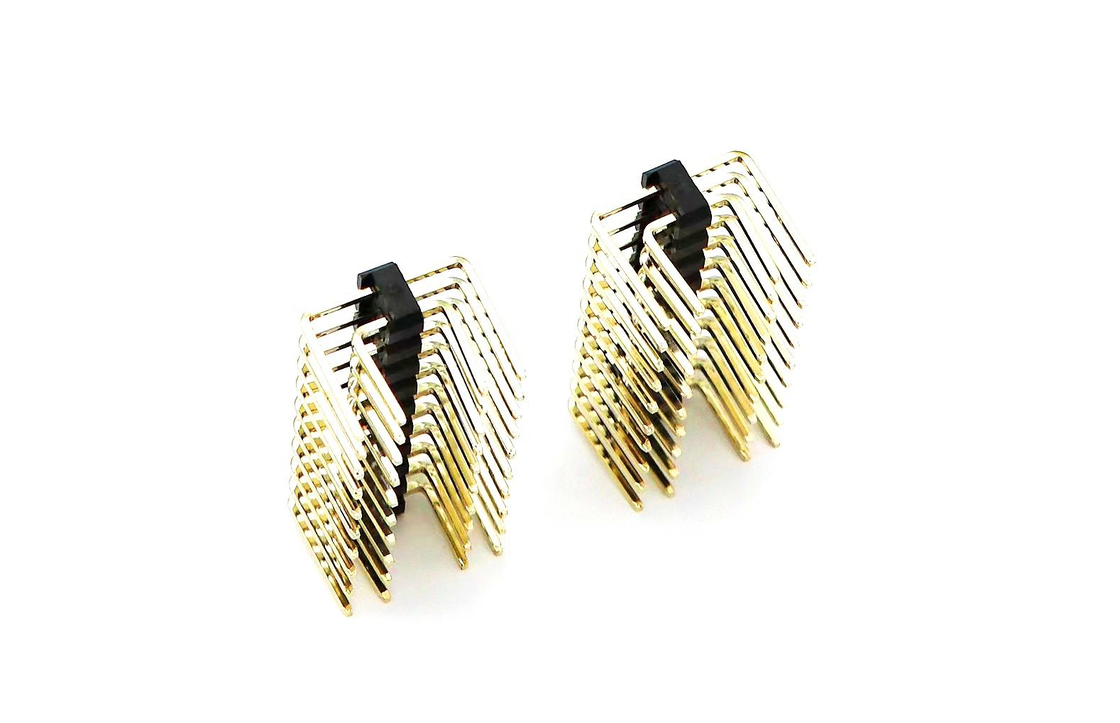

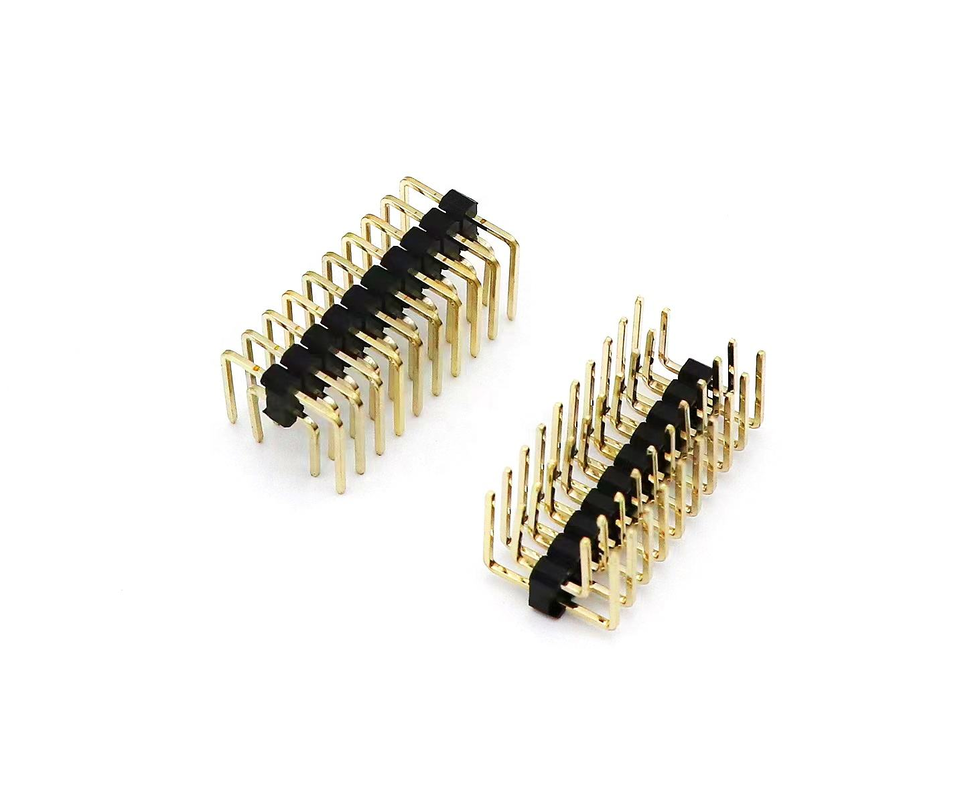

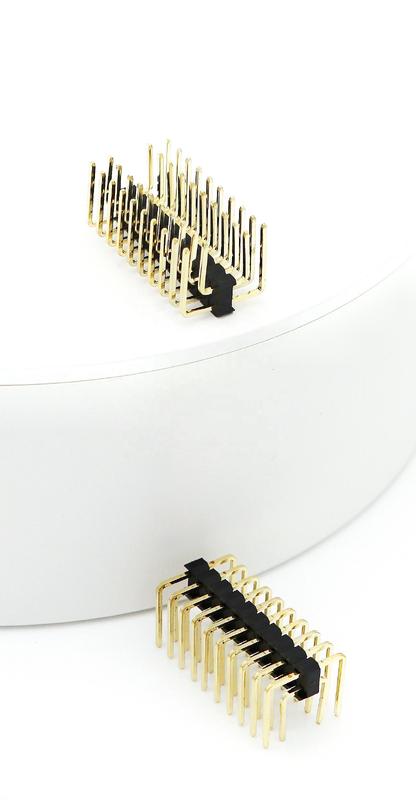

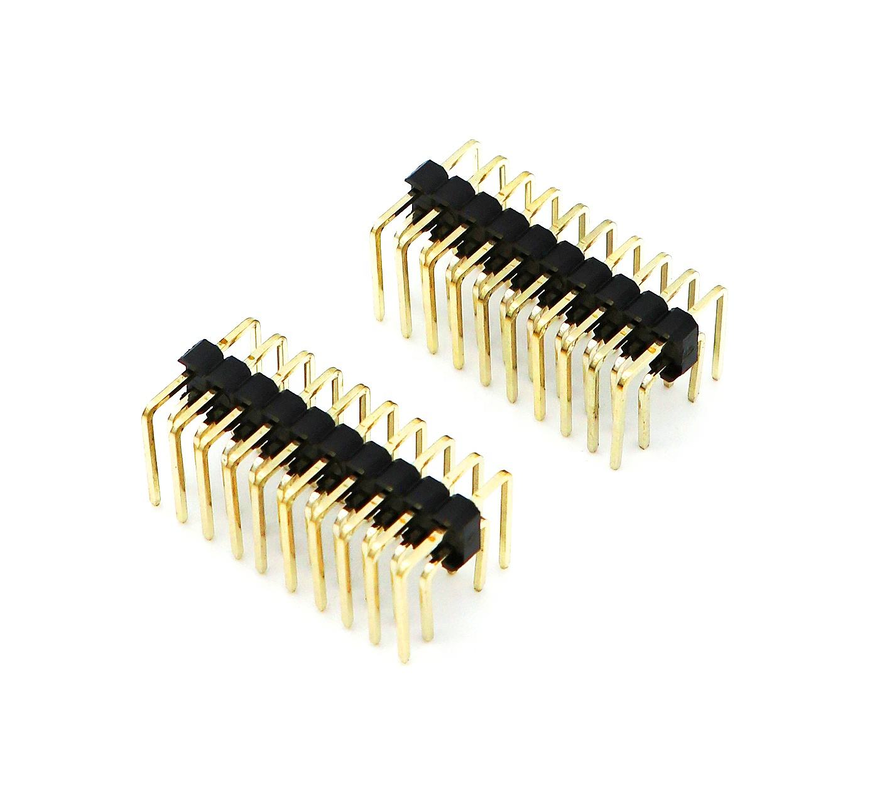

2.54mm Pitch Erkek Pin Header Çift Sıra Dik Açılı PCB Naylon SQ0.64mm H2.5mm 2*1P-2*40P

2.54mm Pitch Male Pin Header Çift Satır Sağ Köşeli PCB Nylon SQ0.64mm H2.5mm 2*1P-2*40P

Önemli Noktalar

• 2.54mm standart pitch, çift sıra sağ açılı 90° tasarımı, yalıtım yüksekliği H2.5mm, yüksek mekanik istikrar için kare pin SQ0.64mm
• Geniş iğne sayım aralığı: 21P-240P, çeşitli PCB düzenleri için tamamen özelleştirilebilir pin miktarı
• Naylon UL94V-0 koruması, lehimleme ısısı altında deformasyon karşıtı; sinyal güvenilirliği ayarlaması için birden fazla kaplama seçeneği
• Düz açılı sonlama, güçlü PCB tutma, yan yönlü tabloya / tel paneline bağlantı için idealdir
• RoHS ve REACH uyumlu, el ve seri üretim montajı için tepside / tüp paketleme destekler

Ürün Tanımı

Genel Mekanik Parametreler

Malzeme ve Elektriksel Özellikler

Çevre ve Lehimlendirme Rehberi

Ürün Özelliği

1. Düz açılı 90° delikli yapı, yatay çiftleşme yönü, sınırlı yükseklikli kaplama düzenine mükemmel
2. SQ0.64mm katı kare temas iğnesi, yuvarlak iğnelere göre daha yüksek bükme direnci, montaj ve titreşim koşullarında anti-warp
3. Nylon UL94V-0 koruması, olağanüstü ısı direnci, dalga kaynak işlemi sırasında erimeye dirençlidir
4. Esnek pin sayımı seçimi: 21P-240P, kısmen kesilmiş, isteğe bağlı olarak mevcuttur
5. Çeşitli yüzey kaplamaları: farklı kaliteli güvenilirlik gereksinimleri için çiftleşme alanında teneke kaplama / altın flaş / seçici altın
6. Sabit delikli lehimleme ayakları, çarpma ve titreşime karşı PCB'ye üstün mekanik tutma gücü
7. Piyasadaki yaygın 2.54mm çift sıra dişi başlık/kutuk başlığı ile uyumlu

Ürün Avantajı

1. SQ0.64mm kare pin tasarımı: Sıradan yuvarlak iğne başlığı ile karşılaştırıldığında, iğne sertliğini artırır, ekleme-çıkartma ve PCB montajı sırasında iğne bükme riskini azaltır, üretim kusur oranını düşürür.
2. H2,5 mm naylon koruma: Optimize edilmiş yalıtım yüksekliği mekanik konumlandırmayı ve ısı direncini dengeler; dalga kaynaklı seri üretimde plastik şişme veya deformasyonun önlenmesi.
3. Düz açılı delik yapısı: SMT tipi başlıktan daha güçlü bir PCB demirleme gücü sağlar; titreşim etkisi olan ekipmanlar için uygundur, konektör düşme riskini önler.
4. Tam aralıklı pin sayımı kapsamı: Düşük pin sayısı sinyal test portlarından yüksek pin sayısı modülü bağlantısına kadar, bir model birden fazla BOM gereksinimini kapsar, tedarik döngüsünü kısaltır.
5. Esnek kaplama çözeltisi: Maliyete duyarlı tüketici malları için teneke kaplama; endüstriyel sınıflı tekrarlı çiftleşme senaryoları için seçici altın kaplama, maliyet ve güvenilirlik dengeleri.
6. Yüksek uyumluluk: Piyasadaki yaygın 2.54 mm çift sıra kadın soketlerle doğrudan eşleşir, mevcut PCB projeleri için ek yeniden tasarım çalışması yapılmaz.

Uygulama

• Endüstriyel kontrol panelleri ve PLC çevre modülleri
• Dahili donanım, IoT geçidi ve sensör modülleri
• Tıbbi yardımcı ekipman PCBA
• Akıllı ev kontrol üniteleri
• Otomobil içi elektronik yardımcı modülleri
• Test ve ölçüm aletleri
• İletişim terminal ekipmanları
• Robotik sinyal bağlantısı

Kişiselleştirme Seçenekleri

1. Pin sayımı doğrulanması: Tam olarak gerekli pin numarasını doğrulayın (21P-2Kısmi kesim / özel uzunluk değişiklikleri gerekiyorsa bizimle iletişime geçin.
2. Yönlendirme kontrolü: Eşleşme bağlantısı yan giriş gerektirirken bu dik açılı modeli seçin; üst yönlü eşleşme için düz tip başlığı seçin.
3. Plak seçimi:
   • Maliyete duyarlı, az zamanlı çiftleşme: teneke kaplama seçin
   • Sık sık fiş açmak, nemli / endüstriyel ortam: altın flaş veya seçici altın kaplama seçin
4. PCB düzenlemesi notu: 0,64 mm kare iğne için yedek eşleştirilmiş delikli ayak izi; sağlanan PCB pad çizimimize başvurun.
5. Montaj süreci: Seri üretimi için dalga kaynakını kabul edin; nilon kabın hasarını önlemek için kaynak sıcaklığı-zaman parametrelerini sıkı bir şekilde takip edin.
6. Çiftleşme kısmı: BOM'u tamamlamadan önce 2,54 mm çift sıra kadın başlığı ile eşleşmelidir; tonlama, sıra aralığı ve iğne boyutunu doğrulayın.

Adım Özel Süreci

1. Gereksinim Toplama → 2. Teknik Değerlendirme ve Teklif → 3. 3D Çizim İncelemesi ve Onaylanması → 4. Kalıp / Araçlama ve Prototip → 5. Örnek Testi (kontak R, tutma, tekrar akış) ve Onay → 6.Toplu üretim → 7Son kontrol ve sevkiyat.

Hizmetimiz

Örnek Erişilebilirliği ve Politikası

Örnekler, müşterilerimizin taleplerine göre ücretsiz olarak gönderilir. Ta ki nakliye masrafını ödemek için istekli oldukları sürece.veya müşteri kargo ödemesini önceden yapabilir., ve kuryerimizle de örnek gönderebiliriz.

Garanti/Garanti/Term ve Koşullar

Ürün kalitesi garantisi sağlıyoruz.
15 günlük hızlı teslimat garantili.
Ödeme şartları T / T'yi içerir, ancak L / C, PayPal, Western Union ve daha fazlası gibi müzakere edilebilir.

Satış sonrası hizmet

Ofislerimiz ve merkez ofislerimiz aracılığıyla mükemmel hizmet sunuyoruz.
Lütfen pazarlama satış departmanımızla telefon veya e-posta yoluyla iletişime geçin veya uygunsa ofisimizi ziyaret edin.
Dost canlısı hizmetin yanı sıra, en rekabetçi fiyatları ve esnek programları sunuyoruz.

Sık Sorulan Sorular

S: MOQ'unuz nedir?

A: MOQ'umuz genellikle 1000 pcs'ye gelir, ancak test için küçük sipariş miktarlarını kabul ederiz.

S: Fabrikayı ziyaret edebilir miyim?

A: Fabrikamızı ziyaret etmeye hoş geldiniz ve size profesyonel üretim sürecimizi göstereceğiz ve sizinle uzun vadeli işbirliği yapabileceğimizi umuyoruz.

S: Örnek süreniz nedir? Teslim süreniz nedir?

A: Örnekler için 7 gün ve seri üretim için 15-20 gün.

S: Mallarımı nasıl denetlerim?

A: Fabrikayı ziyaret ederek veya üçüncü bir tarafı denetlemek için isteyebilir veya resim denetimi yapabilirsiniz.

S: Ülkeme göndermek ne kadar?

A: Kargo, kargo şirketi tarafından Brüt Ağırlığınız ve CBM'nize göre verilecektir.

S: Siparişimi göndereceğinizi nasıl bileceğim?

Cevap: Takip numarası ((DHL, UPS, FedEx, TNT, EMS, vb.), Hava Taşıyıcı Belgesi veya Denizle B / L mallarınız gönderildikten hemen sonra size gönderilecektir. Teslimatı takip ediyoruz ve sizi bilgilendiriyoruz.Yardımcı bir servis sağlanıyor.Satdığınız şeyi destekliyoruz.

S: Kişiselleştirilmiş / özelleştirilmiş ürünler yapabilir miyim?

 A: Elbette, sadece çiziminizi veya numunenizi gönderin.
