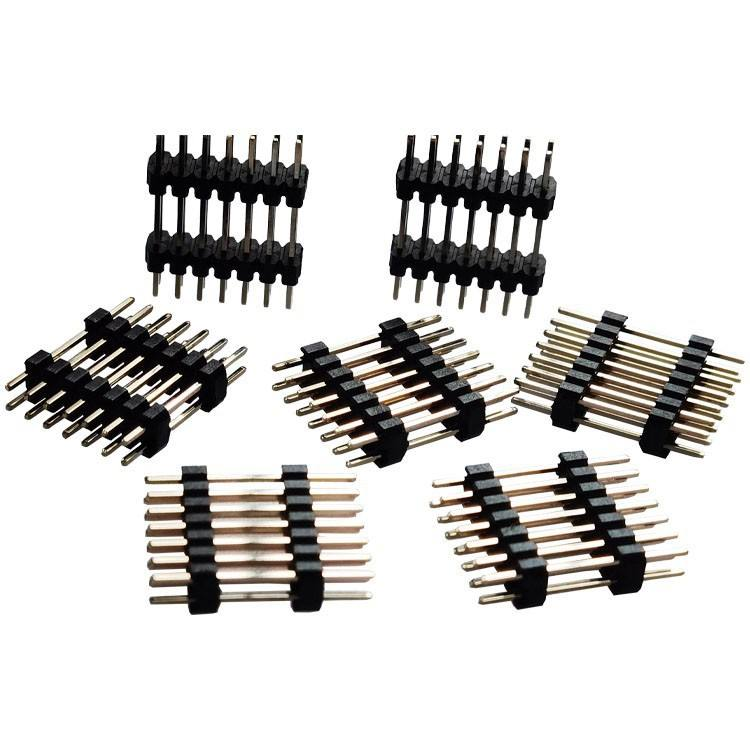

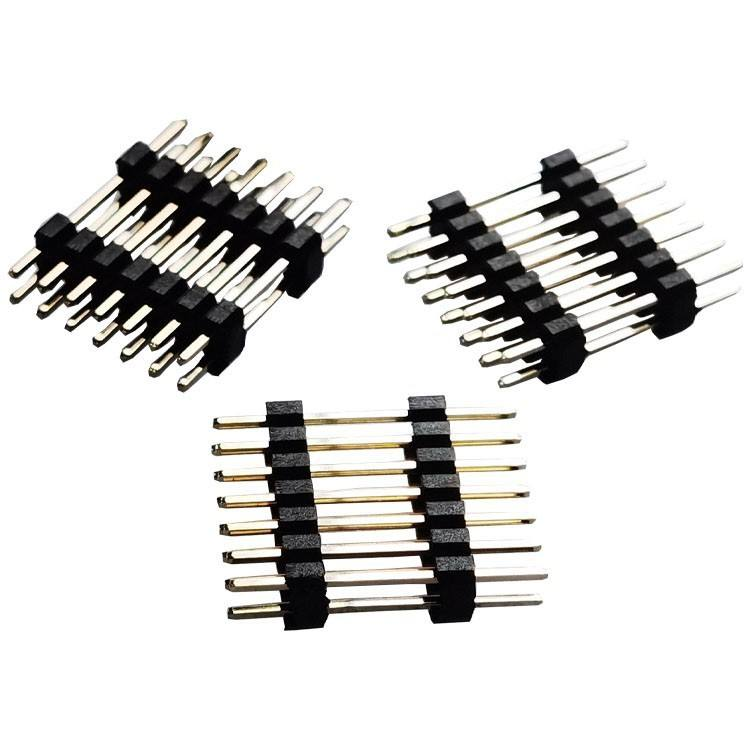

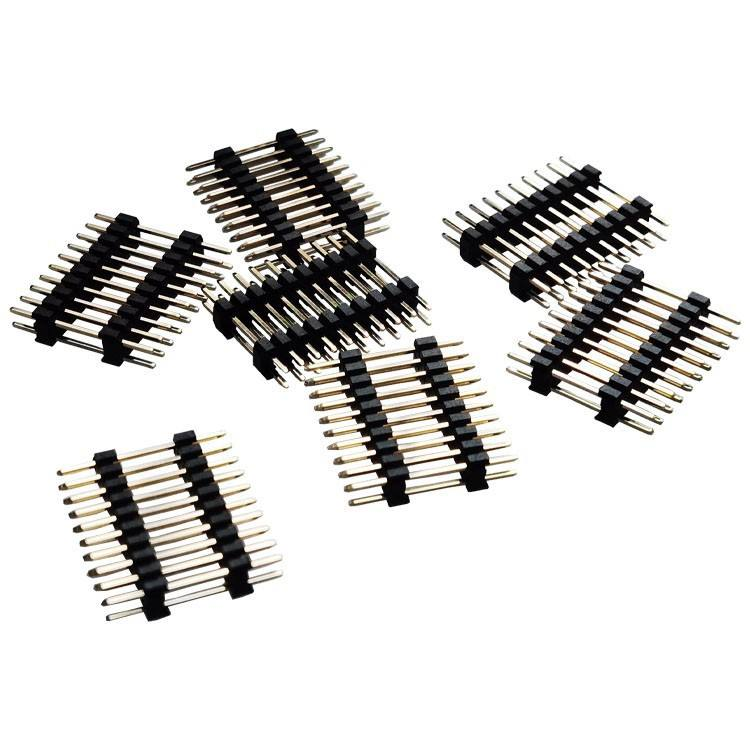

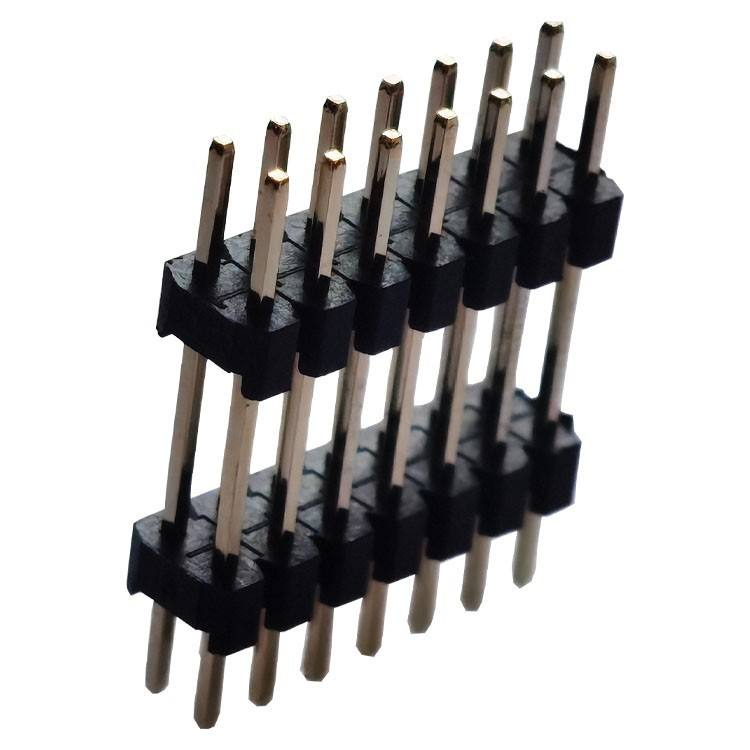

Çift Sıra 2.0mm Pitch Dişi/Erkek Konnektör Pinleri 2-40 Pin Altın Kaplama PCB Montajı İçin

Çift Satır 2.0mm Pitch Kadın/Erkek Başlık Pini 2-40Pin PCBA için Altın Kaplama

Önemli Noktalar

• 2.0 mm çift sıra mesafe, 2-40P yapılandırılabilir pin sayısı, hem erkek hem de kadın versiyonları PCBA board-to-board bağlantısı için mevcuttur
• Selektif altın kaplama temas noktaları, düşük temas direnci, uzun süreli sinyal istikrarı için anti-oksitasyon
• PA6T yüksek sıcaklıklı UL94V-0 koruması, dalga lehimleme ve SMT geri akış işlemini destekler
• Kompakt ayak izi ile 2.54 mm mesafe, dengeler yoğunluğu ve montaj dostu
• Sıkı bir sıçrama toleransı ±0.05 mm, iyi çiftleşme hizası, ana akım eşleşen soketlerle uyumludur

Ürün Tanımı

Genel Mekanik Parametreler

Malzeme ve Elektriksel Özellikler

Çevre ve Lehimlendirme Rehberi

Ürün Özelliği

• Çift satır düzeni, 2.0 mm mesafe, yapılandırılabilir pin aralığı: 2-40P, erkek başlık ve dişi başlık birbirini değiştirebilir çiftleme seti
• Nikel bariyer tabakası üzerinde altın kaplama temas alanı, yüksek güvenilirlik sinyal yolları için lekeye karşı dayanıklı
• Yüksek sıcaklıklı PA6T yalıtıcısı UL94V-0, standart geri akış lütleme termal döngüsüne dayanır
• Çoklu montaj yönelimleri: dikey düz, 90° dik açılı delik; isteğe bağlı olarak SMT yüzey montaj seçeneği
• Sıkı ton boyut toleransı, kitlesel PCBA üretiminde tutarlı çiftleşme hizasını sağlar
• Otomatik SMT montaj hatları için tüp ambalajı veya bant ve rulo olarak mevcuttur
• Projeye özgü PCBA düzeni için desteklenen özel iğne uzunluğu, kaplama kalınlığı ve plastik yüksekliği

Ürün Avantajı

1. Yer tasarrufu yoğunluğu: 2.0 mm mesafe, standart 2.54 mm başlık ile karşılaştırıldığında PCB ayak izini azaltır, montaj uygulanabilirliğini feda etmeden kompakt PCBA düzenlemesi için idealdir
2. Altınla kaplanmış temas güvenilirliği: Nikel bariyer temel metalin yayılmasını engeller; altın yüzeyi oksidasyonu engeller, uzun kullanım ömrü veya sık sık takılan cihazlar için uygundur
3. Süreç dostu malzeme: PA6T yüksek sıcaklıklı koruma, geri akış / dalga lehimleme sırasında bükülmeye dayanır, seri üretimde daha düşük PCBA reddetme oranı
4. Geniş yapılandırma: esnek iğne sayısı 2-40P, çoklu montaj biçimleri, özel iğne uzunlukları ve PCB ayak izinize uyan kaplama kalınlığı
5. Maliyet-performans dengesi: Çok yönlü genel amaçlı kart-kart bağlantısı, standart parçalar için kısa teslim süresi, OEM projeleri için rekabetçi MOQ

Uygulama

• Endüstriyel kontrol: PLC modülleri, sensör arayüz kartları, endüstriyel geçit PCBA
• Gömülü elektronik: tek kartlı bilgisayarlar, çevresel modül ara bağlantısı
• Tüketici elektroniği: akıllı ev donanımı, IoT terminali ana alt kart bağlantısı
• Sınav ve ölçüm ekipmanları: Sınav cihazının iç sinyal bağlantıları
• Otomobil yardımcı elektronikleri, tıbbi yardımcı kontrol panelleri (yalnızca sinyal seviyesi devreleri)

Kişiselleştirme Seçenekleri

1. Pin miktarını onaylayın: sinyal ve güç kanal sayısına göre 2-40P seçin; çiftleşme sırasında erkek ve dişi başlıklar konum sayısına uymalıdır
2. Montaj tarzını belirleyin: dikey yığma için dikey dikey; paralel PCB-PCB bağlantısı için 90° dik açı; yüksek yoğunluklu yüzey montaj düzeni için SMT
3. Kaplamaları belirtin: uzun ömürlü / yüksek güvenilirlik ekipmanları için altın kaplama seçin; maliyet duyarlı statik bağlantı projeleri için kullanılabilir teneke kaplama alternatifleri
4. Lehimlendirme durumunu kontrol edin: kabın deformasyonunu önlemek için geri akış zirve sıcaklığını ≤260 °C /10 s doğrulayın
5. PCB pad ayak izini doğrulayın: PCB serbest bırakmadan önce tedarikçi tavsiye ayak izini eşleştirin; özel iğne uzunluğuna veya plastik yüksekliğine ihtiyacınız varsa bize bildirin
6. Ambalaj seçimi: otomatik ekleme SMT için bant ve rulo seçin; manuel montaj için boru ambalajı

Adım Özel Süreci

1. Gereksinim Toplama → 2. Teknik Değerlendirme ve Teklif → 3. 3D Çizim İncelemesi ve Onaylanması → 4. Kalıp / Araçlama ve Prototip → 5. Örnek Testi (kontak R, tutma, tekrar akış) ve Onay → 6.Toplu üretim → 7Son kontrol ve sevkiyat.
