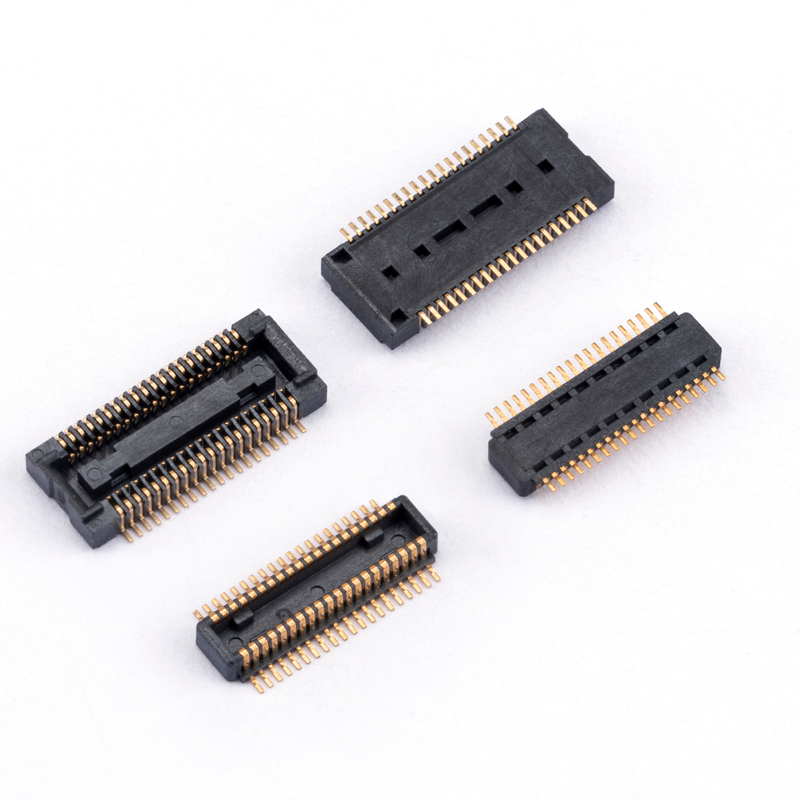

0.4mm Çift Satır Dikey SMT Su geçirmez Erkek-Kadın PCB Board-to-Board Bağlantısı Altın Kaplama
Ürün Tanımı
| Ürün |
Spesifikasyon |
| Ürün Türü |
Board-to-Board bağlantısı / BTB bağlantısı |
| Bağlantı Biçimi |
Erkek ve Dişi Çift |
| Çıkış |
0.4mm |
| Satır sayısı |
Çift sıra |
| Montaj Tipi |
SMT (Yüzey Montaj Teknolojisi) |
| Montaj Yönü |
Dikey / 180° |
| İletişim malzemesi |
Bakır Alaşımı / Fosfor Tunç |
| Kontakte Yapıştırma |
Altınla kaplanmış |
| İzole edici malzeme |
LCP (Sıvı Kristal Polimer) |
| İzolatör rengi |
Siyah |
| Bağlantı yüksekliği |
Uygulama gereksinimlerine göre özelleştirilmiş |
| İletişim pozisyonları |
Çoklu Pin Sayısı Kullanılabilir |
| Çalışma sıcaklığı |
Tipik olarak -40°C'den +85°C'ye kadar (modele bağlı) |
| Adlık Voltaj |
30V60V'ye kadar (modele bağlı) |
| Rütbeli Akım |
0.3A/kontak (tipik ince tonlama tasarımı) |
| Temas direnci |
Yaklaşık. ≤90mΩ (modeline bağlı) |
| İzolasyon Direnci |
≥50MΩ |
| Gürültüye dayanabilir |
100-150V AC aralığı (modele bağlı) |
| Dayanıklılık |
30~50 çiftleşme döngüsü (modele bağlı) |
| Paketleme |
SMT montajı için bant ve rulo |
Board-to-board konektörü, tüm konektör ürünlerinin en güçlü konektör ürünüdür.endüstriyel otomasyon, tıbbi ekipman, ofis ekipmanları, ev aletleri vb. Askeri üretim ve diğer endüstriler.27mm ve benzeri..
Özellik
1Yer tasarrufu yapan dikey PCB bağlantısı
Dikey SMT board-to-board tasarımı, iki PCB'nin yığılmış bir konfigürasyona bağlanmasını sağlar ve PCB alanının sınırlı olduğu ürünler için uygundur.
Tipik uygulamalar:
- Kompakt gömülü sistemler
- Endüstriyel kontrol cihazları
- Akıllı cihazlar
- Taşınabilir elektronik ekipman
2Esnek Yükleme Yüksekliği Seçenekleri
Bağlantı birden fazla çiftleşme yüksekliğini destekler:
4.0mm / 4.5mm / 5.0mm / 5.5mm / 6.0mm / 6.5mm / 7.0mm / 7.5mm / 8.0mm / 8.5mm
Bu, mühendislerin kabın yapısına ve iç bileşen düzenine göre uygun PCB aralıklarını seçmelerine izin verir.
3. SMT Üretim Uyumluluğu
SMT terminal tasarımı, otomatik yüzey montaj süreçlerini destekler, PCB montajını basitleştirmeye ve üretim verimliliğini artırmaya yardımcı olur.
Genel SMT BTB konektörleri, otomatik yerleştirme ekipmanları için bant ve rulo ambalajlama seçenekleri kullanır.
Ödeme süresi ve teslimat
1Teslimat süresi: Sipariş onaylandıktan ve ödeme alındıktan sonra 3-15 iş günü.
2Ticaret şartları: FOB Shenzhen veya EXW.
3Ödeme süresi: Üretim öncesi %100 T/T.
4Ödeme yolu: T/T, PayPal, Western Union veya diğer yöntemler.
5. Örnekler: Örnekler kaliteyi ve özellikleri kontrol etmek için mevcuttur ve 1-30 adet ücretsizdir.
6Paketleme: İçeriği: PE torbası, Tepsisi, Tüpü, Kutu, Teyp+Rol. Dışarısı: ihracat kartonu
7Nakliye yöntemi: UPS, DHL, FEDEX, EMS ve hava ve deniz taşımacılığı.
Teknik Seçim Rehberi
0.4mm Pitch Board ile Board Bağlantısı
Aşağıdakiler için tavsiye edilir:
- Ultra ince tüketici elektroniği
- Taşınabilir cihazlar
- Kompakt ekran modülleri
- Giyilebilir elektronik
Avantajları:
- Daha yüksek temas yoğunluğu
- PCB işgal alanı azaltıldı
- Küçük tasarımlar için uygundur
0.5mm Pitch BTB Bağlayıcısı
Aşağıdakiler için tavsiye edilir:
- Endüstriyel kontrol modülleri
- İletişim ekipmanları
- Gömülü bilgisayar cihazları
- Akıllı elektronik ürünler
Avantajları:
- Boyut ve mekanik dayanıklılık arasındaki denge
- Esnek pin sayım seçenekleri
- Genel yüksek yoğunluklu PCB bağlantısı için uygundur
0.8mm Pitch Board Bağlantısı
Aşağıdakiler için tavsiye edilir:
- Endüstriyel elektronik
- Otomotiv modülleri
- Sunucu ve bilgisayar ekipmanları
- Yüksek mekanik gereksinimli uygulamalar
Avantajları:
- Daha sağlam çiftleşme yapısı
- Daha yüksek iğne sayısına uygun tasarımlar
- Ultra ince pitch bağlantıları ile karşılaştırıldığında daha kolay montaj
Başvurular
Endüstriyel Elektronik
- Endüstriyel kontrol panelleri
- Otomasyon ekipmanları
- Gömülü denetleyici
- Ölçüm aletleri
İletişim ekipmanları
- Ağ cihazları
- İletişim modülleri
- Sinyal işleme üniteleri
Tüketici Elektronikleri
- Akıllı terminaller
- Taşınabilir elektronik cihazlar
- Ekran modülleri
- Gömülü sistemler
Yapay zekâ ve Bilgisayarla İlgili Donanım
Potansiyel uygulamalar şunları içerir:
- Yapay zeka uç hesaplama cihazları
- Yerleşik AI denetleyici
- Akıllı terminal donanımı
- Kompakt bilgisayar modülleri
Avantaj
Uzay tasarrufu yapan PCB düzenleri için kompakt 0.8mm Pitch tasarımı
0,5 mm mesafe yapısı, geleneksel daha büyük mesafe bağlantılarına kıyasla daha fazla sinyal temasının sınırlı bir PCB alanına entegre edilmesini sağlar.
Bu da onu aşağıdakiler için uygun kılar:
- Kompakt endüstriyel kontrol cihazları
- Gömülü bilgisayar sistemleri
- İletişim modülleri
- Akıllı elektronik cihazlar
Fine-pitch BTB konektörleri genellikle PCB boyutunun azaltılması ve daha yüksek bileşen yoğunluğuna ihtiyaç duyan uygulamalar için seçilir.
Güvenilir PCB-PCB Modüler Bağlantısı
Erkek/kadın çiftleşme tasarımı, modüler elektronik mimarileri destekleyen iki PCB arasında doğrudan bağlantı sağlıyor.
Tipik tasarım yararları şunları içerir:
- Düşük kablolama gereksinimleri
- Basitleştirilmiş iç montaj
- Uzay kullanımının iyileştirilmesi
- Modül entegrasyonunun kolaylaştırılması
Otomatik Üretim için uyumlu SMT
SMT bitiş yapısı, otomatik yerleştirme ve geri akış lehimleme süreçleri de dahil olmak üzere modern PCB montaj hatlarıyla uyumluluğu sağlar.
Bu, üreticilerin optimize etmesine yardımcı olur:
- Üretim verimliliği
- Montaj tutarlılığı
- PCB üretim iş akışı
Sık Sorulan Sorular
S: Katalogunuz var mı? Tüm ürünlerinizi kontrol etmek için kataloğu bana gönderebilir misiniz?
A: Evet, kataloğu almak için bize çevrimiçi olarak ulaşabilir veya e-posta gönderebilirsiniz.
S: Ürünü katalogunuzda bulamıyorum.Bu ürünü benim için yapabilir misin?
A: Kataloğumuzda ürünlerimizin çoğu gösteriliyor, ama hepsi değil. Sadece hangi ürüne ihtiyacınız olduğunu ve kaç tane istediğinizi bize bildirin. Eğer elimizde yoksa, onu üretmek için yeni bir kalıp da tasarlayabilir ve yapabiliriz.Referans için.Normal bir kalıp yapmak 35-45 gün sürer.
S: Bir örnek verebilir misiniz? Bu örnekler ücretsizdir mi?
A: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz.
S: Teslimat süreniz nasıl?
A: Stok malları 1 gün içinde teslim edilir; özel mallar 5-7 gün içinde teslim edilir
S: Siparişimi nasıl göndereceğim?
A: Küçük paketler için, onları DHL, FedEx, UPS, TNT, EMS gibi Express ile gönderin. Bu Kapı Kapı hizmeti. Büyük paketler için, onları Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz.Teslimat sırasında meydana gelen herhangi bir ürün hasarından biz sorumlu olacağız.
6S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeme yapabilir miyim?
A: T / T ((Wire transfer), Western Union ve PayPal kabul ediyoruz. Lütfen fatura ile aynı miktarı alabileceğimizden emin olun. Ve RMB'de para ödeyebilirsiniz. Sorun yok.
7S: Şirketinizin kalite kontrolü nasıl?
A: ISO9001, IQC, OQC, IPQC, QA'ya sıkı bir şekilde uyun.
S: Tüm ürünlerinizin fiyat listesine ihtiyacım var.
A: Tüm ürünlerimizin fiyat listesine sahip değiliz.Ve fiyatlar her zaman değişir. Malzeme maliyeti ve miktarı yüzünden.Ve bize ihtiyacınız olan tüm eşyaların bir listesini verebilirsiniz; biz dikkatlice birer birer onaylayacağız ve size bir özellik ve fiyat listesi vereceğiz
S: Özel ürünler ve özel ambalaj yapabilir misiniz?
A: Evet.
Müşterilerimiz için ürünler önceden (başta tel kemerleri). Özel paketleme hakkında, paketleme üzerinde logonuzu veya diğer bilgileri koymamız için bir sorun yok.Sadece ek maliyetler getireceğini belirtmek zorundayım..
S: Hangi sertifikalarınız var?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
