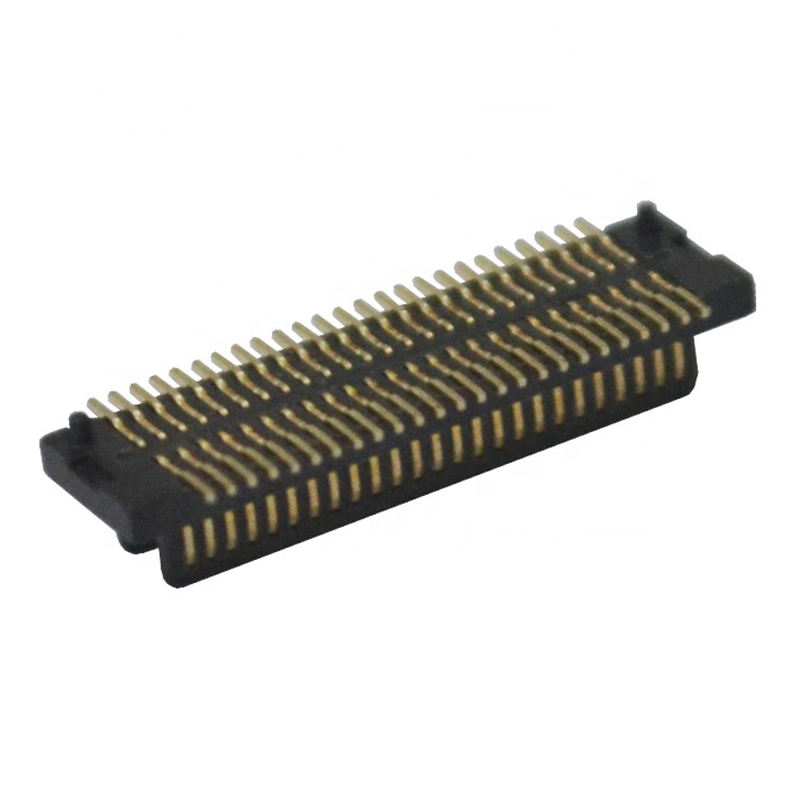

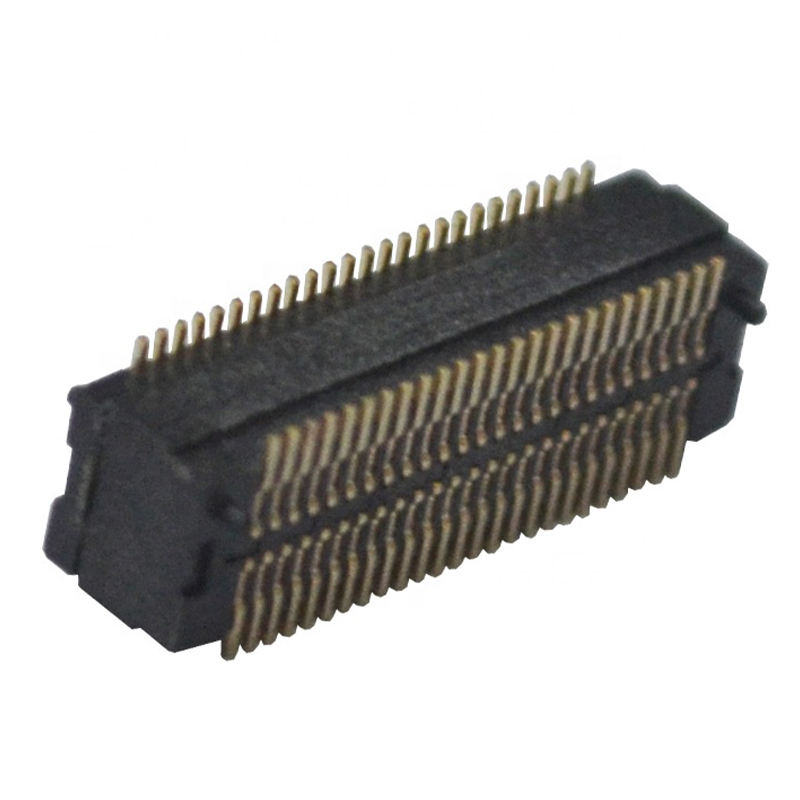

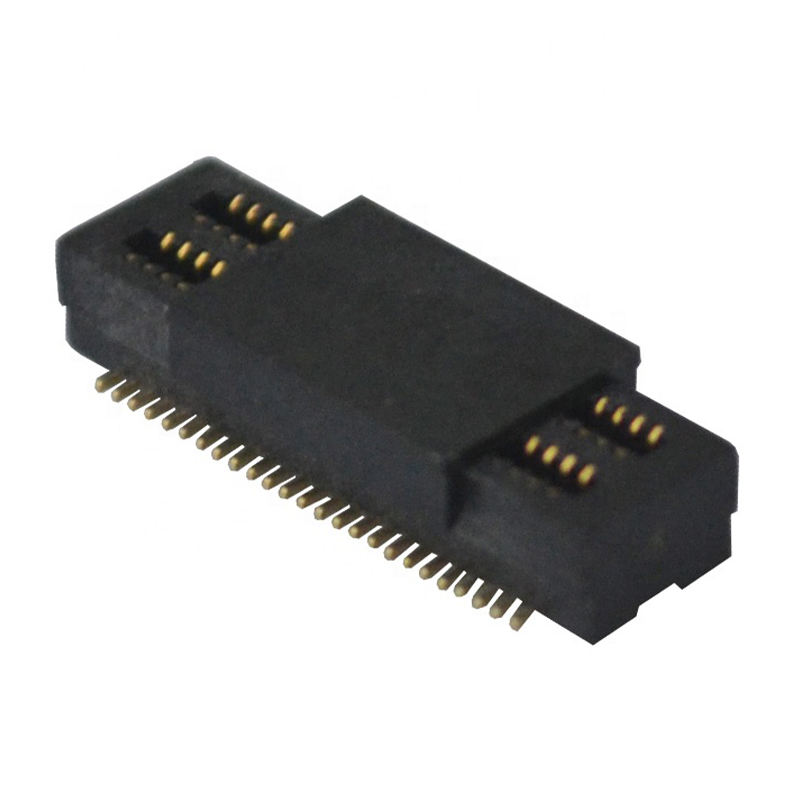

0.5mm Pitch BTB Erkek/Kadın 50P SMT Board-to-Board Connector
Ürün Tanımı
|
1Malzeme:
|
|
|
1-1. SHELL:
|
Bakır
|
|
1-2.Ev:
|
lcp + 30%G.F. UL94 V-0 KARA
|
|
1-3.TERMINAL:
|
Fosfor Bronz
|
|
2. Plaklama Özellikleri
|
|
|
2-1.Terminal:
|
Altın kaplama 3U"/6U"/15U"/30U"
|
|
2-2. SHELL:
|
Nikel kaplama
|
|
3Mekanik Performansı
|
|
|
3-1.İÇERİM Gücü:
|
5N ~ 20N.
|
|
3-2. Çekilme Gücü:
|
Başlangıç 8N ~ 20N, 1000 çiftleşme döngüsünden sonra 6N ~ 20N.
|
|
3-3.DURABILIT:
|
750 Döngü MIN.
|
|
4Elektriksel performans.
|
|
|
4-1.Şu anki derecelendirme:
|
1.5A.
|
|
4-2.Bağlantı direnci:
|
30milliohm en fazla
|
|
4-3.İZOLASYON RESISTANSI:
|
500 MΩ MIN @ 500 V DC.
|
|
4-4.DIELECTRIC STAND VOLTAJ ile:
|
100V/AC.
|
|
5. Çalışma sıcaklık aralığı:
|
-40°C ila +85°C
|
|
6RoHS uyumlu veya halogen içermeyen uyumlu.
|
|
Board-to-board konektörü, tüm konektör ürünlerinin en güçlü konektör ürünüdür.endüstriyel otomasyon, tıbbi ekipman, ofis ekipmanları, ev aletleri vb. Askeri üretim ve diğer endüstriler.27mm ve benzeri..
Özellikleri
- 0Yüksek yoğunluklu PCB düzenleri için.5mm ince tonlama tasarımı
- Çok sinyalli bağlantıyı destekleyen 50 pozisyon (50P)

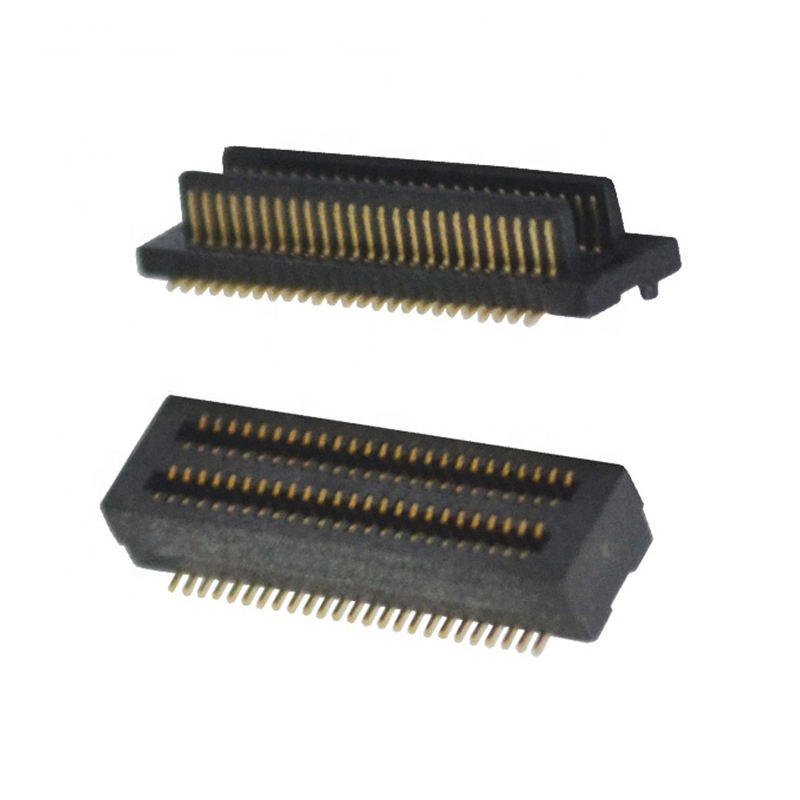

- Esnek tahta yığma tasarımları için erkek ve dişi çiftleşme yapısı
- Otomatik montaj süreçleriyle uyumlu SMT montaj tipi
- Uzay sınırlı elektronik uygulamalar için kompakt tasarım
- Modüler PCB mimarileri için uygundur
- Uygulama gereksinimlerine göre farklı çiftleme yükseklikleri ile mevcuttur.
Ödeme süresi ve teslimat
1Teslimat süresi: Sipariş onaylandıktan ve ödeme alındıktan sonra 3-15 iş günü.
2Ticaret şartları: FOB Shenzhen veya EXW.
3Ödeme süresi: Üretim öncesi %100 T/T.
4Ödeme yolu: T/T, PayPal, Western Union veya diğer yöntemler.
5. Örnekler: Örnekler kaliteyi ve özellikleri kontrol etmek için mevcuttur ve 1-30 adet ücretsizdir.
6Paketleme: İçeriği: PE torbası, Tepsisi, Tüpü, Kutu, Teyp+Rol. Dışarısı: ihracat kartonu
7Nakliye yöntemi: UPS, DHL, FEDEX, EMS ve hava ve deniz taşımacılığı.
Başvurular
Endüstriyel Elektronik
- Endüstriyel kontrol panelleri
- Otomasyon ekipmanları
- Gömülü denetleyici
- Ölçüm aletleri
İletişim ekipmanları
- Ağ cihazları
- İletişim modülleri
- Sinyal işleme üniteleri
Tüketici Elektronikleri
- Akıllı terminaller
- Taşınabilir elektronik cihazlar
- Ekran modülleri
- Gömülü sistemler
Yapay zekâ ve Bilgisayarla İlgili Donanım
Potansiyel uygulamalar şunları içerir:
- Yapay zeka uç hesaplama cihazları
- Yerleşik AI denetleyici
- Akıllı terminal donanımı
- Kompakt bilgisayar modülleri
Avantaj
Uzay tasarrufu yapan PCB düzenleri için kompakt 0.5mm Pitch tasarımı
0,5 mm mesafe yapısı, geleneksel daha büyük mesafe bağlantılarına kıyasla daha fazla sinyal temasının sınırlı bir PCB alanına entegre edilmesini sağlar.
Bu da onu aşağıdakiler için uygun kılar:
- Kompakt endüstriyel kontrol cihazları
- Gömülü bilgisayar sistemleri
- İletişim modülleri
- Akıllı elektronik cihazlar
Fine-pitch BTB konektörleri genellikle PCB boyutunun azaltılması ve daha yüksek bileşen yoğunluğuna ihtiyaç duyan uygulamalar için seçilir.
Güvenilir PCB-PCB Modüler Bağlantısı
Erkek/kadın çiftleşme tasarımı, modüler elektronik mimarileri destekleyen iki PCB arasında doğrudan bağlantı sağlıyor.
Tipik tasarım yararları şunları içerir:
- Düşük kablolama gereksinimleri
- Basitleştirilmiş iç montaj
- Uzay kullanımının iyileştirilmesi
- Modül entegrasyonunun kolaylaştırılması
Otomatik Üretim için uyumlu SMT
SMT bitiş yapısı, otomatik yerleştirme ve geri akış lehimleme süreçleri de dahil olmak üzere modern PCB montaj hatlarıyla uyumluluğu sağlar.
Bu, üreticilerin optimize etmesine yardımcı olur:
- Üretim verimliliği
- Montaj tutarlılığı
- PCB üretim iş akışı
