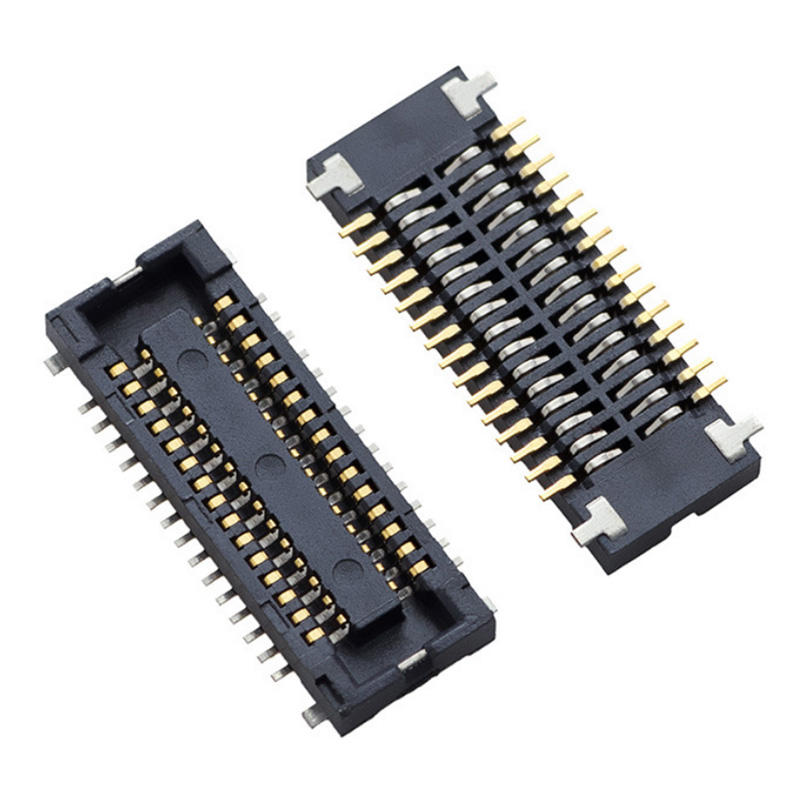

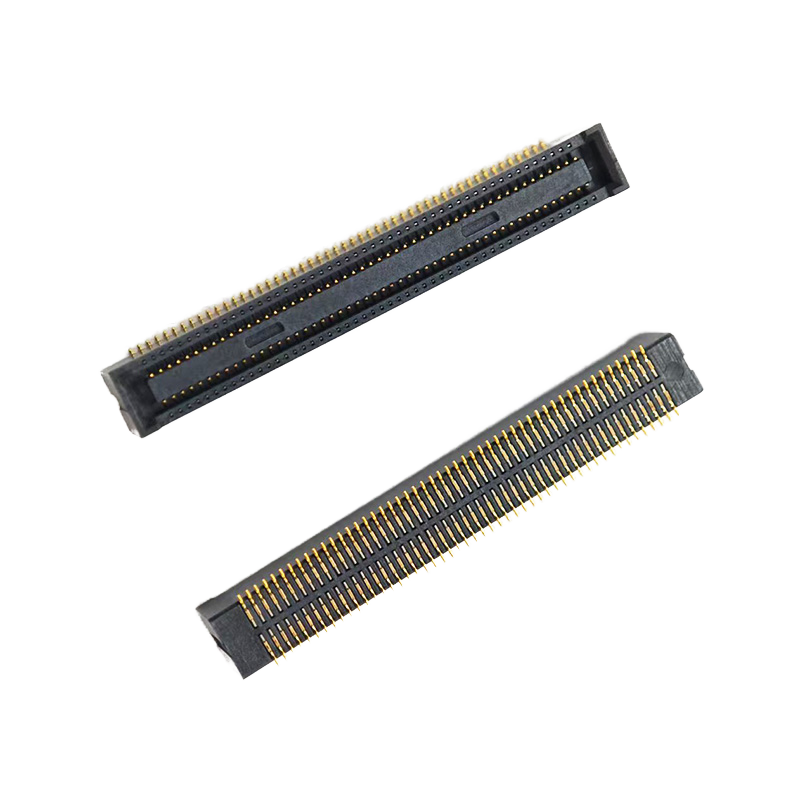

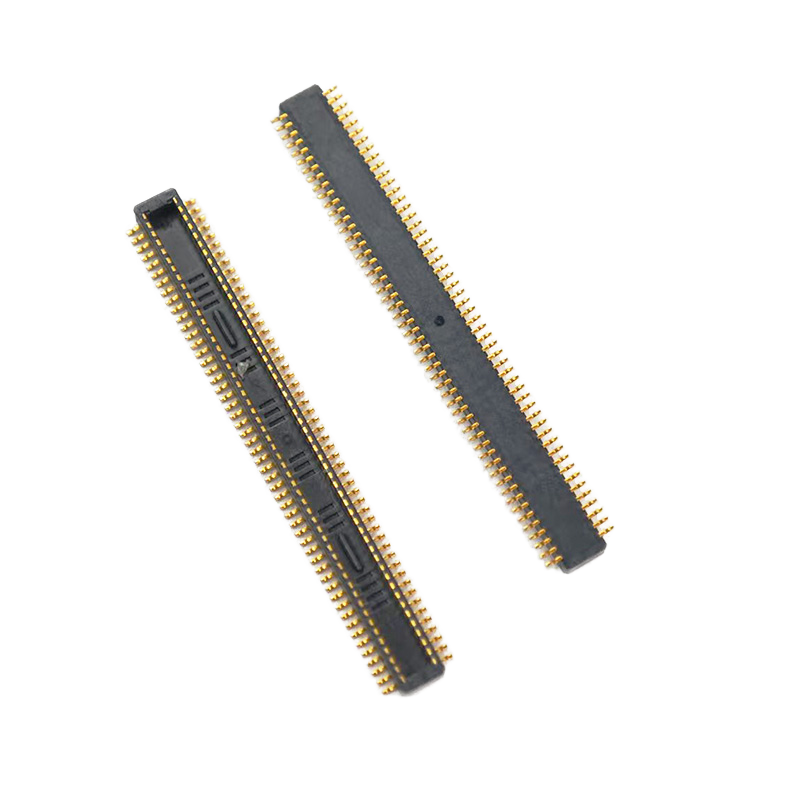

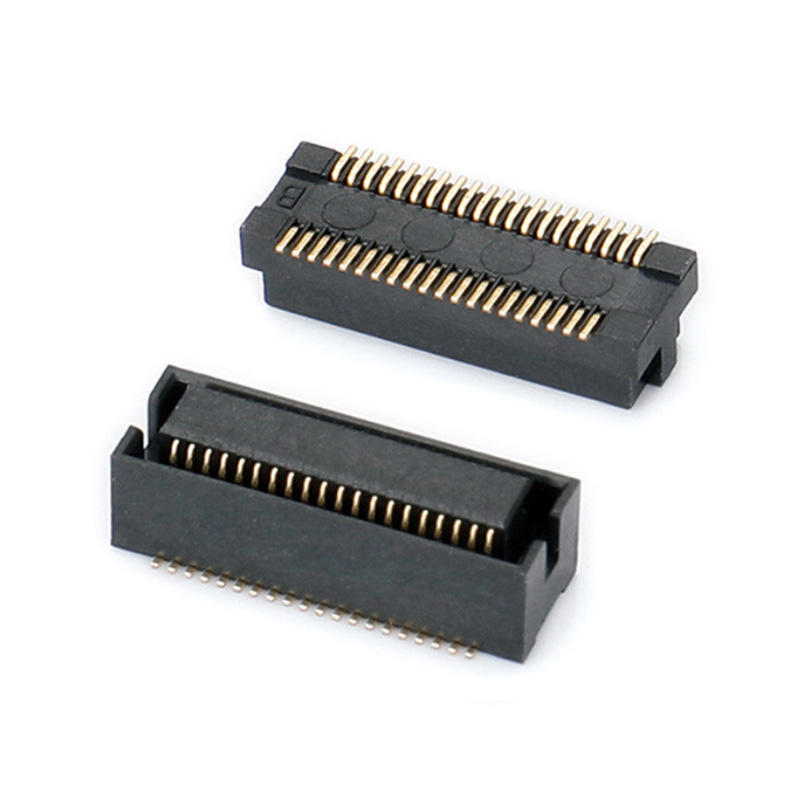

0.4mm 0.5mm 0.8mm Board-to-Board Bağlantısı 20 30 40 80 100 Pin BTB PCB Bağlantıları

Ürün Tanımı

Board-to-board konektörü, tüm konektör ürünlerinin en güçlü konektör ürünüdür.endüstriyel otomasyon, tıbbi ekipman, ofis ekipmanları, ev aletleri vb. Askeri üretim ve diğer endüstriler.27mm ve benzeri..

Özellikleri

• 0Yüksek yoğunluklu PCB düzenleri için.5mm ince tonlama tasarımı
• Çok sinyalli bağlantıyı destekleyen 50 pozisyon (50P)
• Esnek tahta yığma tasarımları için erkek ve dişi çiftleşme yapısı
• Otomatik montaj süreçleriyle uyumlu SMT montaj tipi
• Uzay sınırlı elektronik uygulamalar için kompakt tasarım
• Modüler PCB mimarileri için uygundur
• Uygulama gereksinimlerine göre farklı çiftleme yükseklikleri ile mevcuttur.

Teknik Seçim Rehberi

0.4mm Pitch Board ile Board Bağlantısı

Aşağıdakiler için tavsiye edilir:

• Ultra ince tüketici elektroniği
• Taşınabilir cihazlar
• Kompakt ekran modülleri
• Giyilebilir elektronik

Avantajları:

• Daha yüksek temas yoğunluğu
• PCB işgal alanı azaltıldı
• Küçük tasarımlar için uygundur

0.5mm Pitch BTB Bağlayıcısı

Aşağıdakiler için tavsiye edilir:

• Endüstriyel kontrol modülleri
• İletişim ekipmanları
• Gömülü bilgisayar cihazları
• Akıllı elektronik ürünler

Avantajları:

• Boyut ve mekanik dayanıklılık arasındaki denge
• Esnek pin sayım seçenekleri
• Genel yüksek yoğunluklu PCB bağlantısı için uygundur

0.8mm Pitch Board Bağlantısı

Aşağıdakiler için tavsiye edilir:

• Endüstriyel elektronik
• Otomotiv modülleri
• Sunucu ve bilgisayar ekipmanları
• Yüksek mekanik gereksinimli uygulamalar

Avantajları:

• Daha sağlam çiftleşme yapısı
• Daha yüksek iğne sayısına uygun tasarımlar
• Ultra ince pitch bağlantıları ile karşılaştırıldığında daha kolay montaj

Başvurular

Endüstriyel Elektronik

• Endüstriyel kontrol panelleri
• Otomasyon ekipmanları
• Gömülü denetleyici
• Ölçüm aletleri

İletişim ekipmanları

• Ağ cihazları
• İletişim modülleri
• Sinyal işleme üniteleri

Tüketici Elektronikleri

• Akıllı terminaller
• Taşınabilir elektronik cihazlar
• Ekran modülleri
• Gömülü sistemler

Yapay zekâ ve Bilgisayarla İlgili Donanım

Potansiyel uygulamalar şunları içerir:

• Yapay zeka uç hesaplama cihazları
• Yerleşik AI denetleyici
• Akıllı terminal donanımı
• Kompakt bilgisayar modülleri

Avantaj

Uzay tasarrufu yapan PCB düzenleri için kompakt 0.5mm Pitch tasarımı

0,5 mm mesafe yapısı, geleneksel daha büyük mesafe bağlantılarına kıyasla daha fazla sinyal temasının sınırlı bir PCB alanına entegre edilmesini sağlar.

Bu da onu aşağıdakiler için uygun kılar:

• Kompakt endüstriyel kontrol cihazları
• Gömülü bilgisayar sistemleri
• İletişim modülleri
• Akıllı elektronik cihazlar

Fine-pitch BTB konektörleri genellikle PCB boyutunun azaltılması ve daha yüksek bileşen yoğunluğuna ihtiyaç duyan uygulamalar için seçilir.

Güvenilir PCB-PCB Modüler Bağlantısı

Erkek/kadın çiftleşme tasarımı, modüler elektronik mimarileri destekleyen iki PCB arasında doğrudan bağlantı sağlıyor.

Tipik tasarım yararları şunları içerir:

• Düşük kablolama gereksinimleri
• Basitleştirilmiş iç montaj
• Uzay kullanımının iyileştirilmesi
• Modül entegrasyonunun kolaylaştırılması

Otomatik Üretim için uyumlu SMT

SMT bitiş yapısı, otomatik yerleştirme ve geri akış lehimleme süreçleri de dahil olmak üzere modern PCB montaj hatlarıyla uyumluluğu sağlar.

Bu, üreticilerin optimize etmesine yardımcı olur:

• Üretim verimliliği
• Montaj tutarlılığı
• PCB üretim iş akışı
