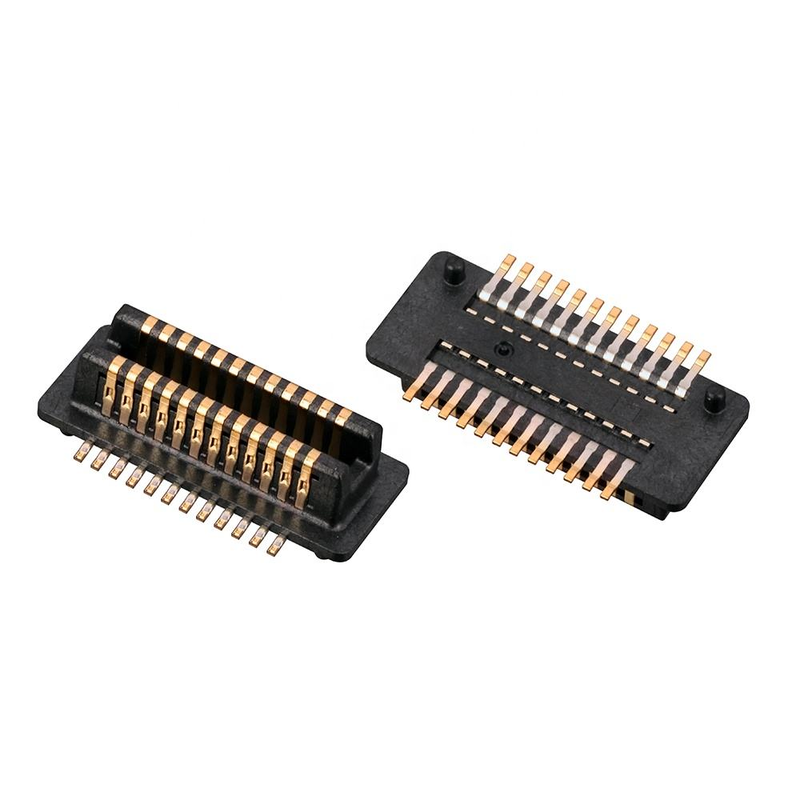

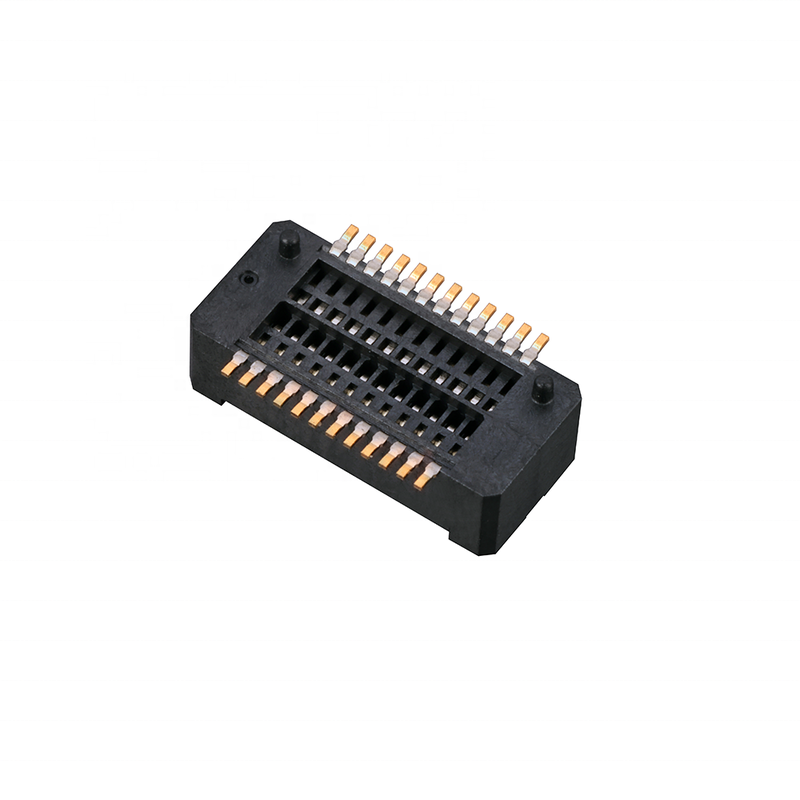

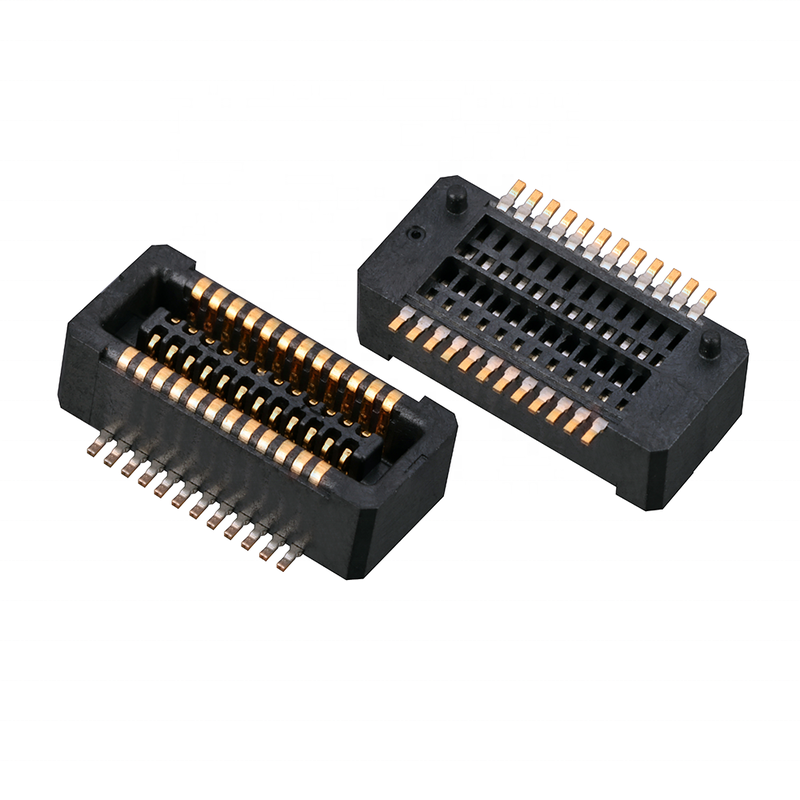

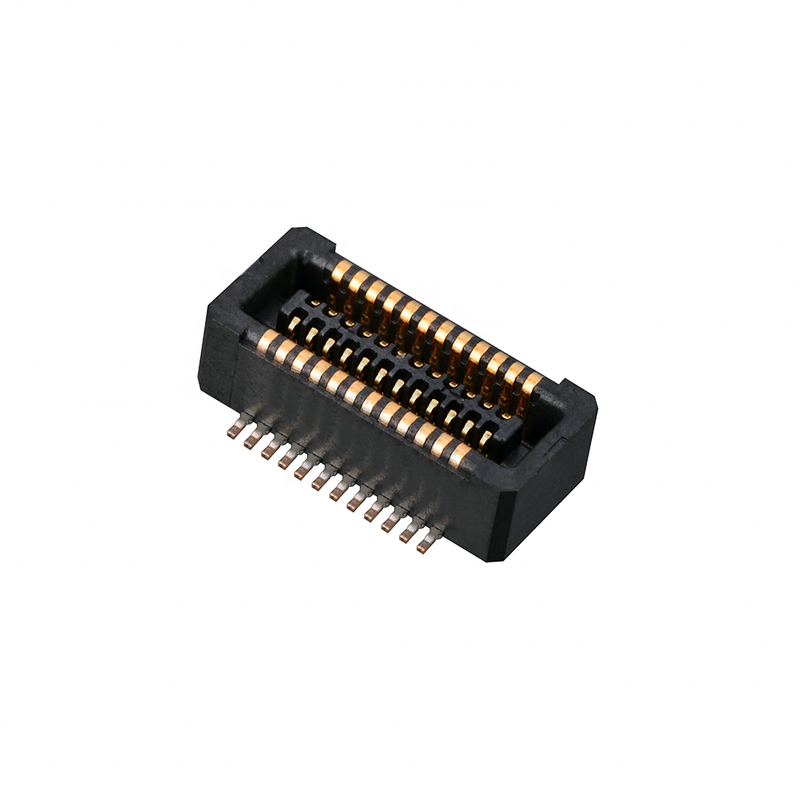

İnce hatveli 0.4 mm 30 pinli erkek BTB karttan karta konnektör
dahili kör eşleştirme ve kendi kendine hizalama toleransı, yüksek hızlı sinyal bütünlüğü, sabit eşlenmiş yığın yüksekliği. IoT modülleri, akıllı ev, TV, NB ve GPS kompakt yığın PCB tasarımları için optimize edilmiştir. Otomatik alma ve yerleştirme için SMT makara ambalajı
Ürün Öne Çıkanlar
- Kör Eşleştirme / Kendi Kendine Hizalama ve Yanlış Takmayı Önleme: Dahili kılavuz nervür yapısı montaj ofset toleransını emer, manuel/otomatik eşleştirme sırasında pin hasarını önler; ters takmayı önleyen mandal önleyici.
- Yüksek Hızlı İletim Performansı: Kararlı yüksek hızlı sinyal bütünlüğü için optimize edilmiş kontak geometrisi, IoT, NB ve GPS modülleri için yüksek frekanslı sinyalleri destekler.
- Kontrollü Eşlenmiş Yükseklik: Sabit yığın yüksekliği tutarlı PCB boşluğunu korur, mekanik muhafaza tasarımını ve titreşim güvenilirliği doğrulamasını basitleştirir.
Ürün Açıklaması
| Kategori |
Ürün |
Parametre |
| Elektriksel Performans |
Hatve |
0.4 mm |
|
Pin Sayısı |
30-pin, Erkek Konnektör |
|
Anma Akımı |
kontak başına 0.3A |
|
Anma Gerilimi |
50V DC |
|
Maksimum Kontak Direnci |
≤20 mΩ |
|
Minimum İzolasyon Direnci |
≥1000 MΩ |
|
Dayanım Gerilimi |
250V AC / 60s |
| Mekanik Performans |
Eşleştirme Döngüleri |
≥500 kez |
|
Eşlenmiş Yükseklik |
Sabit yığın yüksekliği |
|
Giriş / Çekme Kuvveti |
Otomatik montaj için dengeli kuvvet |
|
Tolerans |
Kör eşleştirme için kendi kendine hizalama ofset toleransı |
| Malzeme ve Kaplama |
Kontak Malzemesi |
Fosfor Bronz |
|
Kontak Kaplaması |
Nikel bariyer üzerinde seçici Altın kaplama |
|
Gövde Malzemesi |
PA9T, UL94 V-0 alev geciktirici |
| Ortam ve Lehim Kılavuzu |
Çalışma Sıcaklığı |
-40℃ ~ +85℃ |
|
Lehim Tipi |
SMT Reflow lehimleme |
|
Tepe Reflow Sıcaklığı |
260℃ maks, bekleme süresi ≤10s |
|
Uyumluluk |
RoHS, REACH |
Çapraz Referans / Alternatif
Molex, JAE, HRS / Hirose, TE serilerinden ana akım 0.4mm hatveli 30-pin BTB erkek konnektörler için doğrudan alternatif. Aynı PCB ayak izi ve eşleştirme profili.
- Fayda: PCB yerleşimini yeniden tasarlamadan doğrudan değiştirme; ithal parçalara göre daha kısa teslim süresi ve daha düşük maliyet.
- Not: Tasarım dondurulmadan önce kesin pin çıkışı/yığın yüksekliği doğrulaması için lütfen hedef OEM parça numaranızı paylaşın.
Ürün Özelliği
- İnce 0.4mm hatveli, kompakt yığın PCB yerleşimi için 30 Pin erkek kart tutucu
- Kendi kendine hizalama kör eşleştirme kılavuzu, montaj reddetme oranını azaltır
- Titreşim altında kararlı kontak direnci için çift kontak yapısı
- Alma ve yerleştirme nozulu için optimize edilmiş SMT ped yerleşimi
- Toz önleyici gövde tasarımı, IoT iç mekan ve hafif endüstriyel ortamlar için uygundur
- Sabit eşlenmiş yükseklik, kolay mekanik yığın hesaplaması
Ürün Avantajları
- Montaj Dostu: Kendi kendine hizalama toleransı, PCB yığınlama yanlış hizalamasını telafi eder, daha az montaj hatası.
- Sinyal Kararlı: Ayarlanmış kontak yapısı, NB/GPS/IoT radyo modülleri için yüksek hızlı sinyal kalitesini korur.
- Üretime Hazır: Makara bant ambalajı, SMT otomatik hatlarla doğrudan uyumludur.
- Maliyet ve Teslim Süresi Avantajı: Yerli üretim, uzun denizaşırı teslim süresi yok.
- Tasarım Desteği: Donanım ekibiniz için veri sayfası, 2D çizim, 3D STEP mevcuttur.
Uygulama
- IoT kablosuz modüller
- Akıllı ev kontrolcüsü ve sensör kartları
- TV ekran alt kart ara bağlantısı
- NB-IoT / Hücresel iletişim modülleri
- GPS konumlandırma modülleri
- Kompakt tüketici ve taşınabilir gömülü yığın PCB
Ambalaj
Bant ve Makara (Makara). Standart makara ambalajı, SMT otomatik alma ve yerleştirme makinesi ile uyumludur, doğrudan üretim hattınızda çalışır.
Teslim Süresi
- Numuneler: 3 iş günü
- Toplu Sipariş: 1~3 hafta
- MOQ: Pazarlık Edilebilir
- Ücretsiz numuneler mevcuttur; hızlı numune teslim desteği
Fabrika Sertifikası ve Özel Hizmet
Sertifikalar: ISO9001, ISO14001, RoHS, REACH
- MOQ: Standart ürünler için esnek MOQ
- Numune Politikası: Mühendislik testleriniz için ücretsiz numuneleri / hızlı numune teslimini destekleyin
- Özelleştirme: Özel eşlenmiş yükseklik, kaplama kalınlığı, PIN, gövde rengi ve işaretleme mevcuttur. ODM ve OEM kabul edilebilir.
Mühendis Seçim Rehberi
- Ayak izi kilitlemeden önce eşlenmiş yığın yüksekliğini, pin sayısını ve erkek/dişi eşleştirme çiftini onaylayın.
- Yüksek hızlı NB/GPS yolları için sinyal bant genişliği gereksinimini doğrulayın.
- PCB kalınlığını, muhafaza boşluğunu ve titreşim testi gereksinimini kontrol edin.
- Prototip montajı, eşleştirme testi ve sinyal bütünlüğü doğrulaması için ücretsiz numuneler isteyin.
- 3D dosya, veri sayfası ve çapraz referans parça kontrolü için donanım mühendisimizle iletişime geçin.
SSS
S: Bir kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, katalog almak için çevrimiçi olarak bizimle iletişime geçebilir veya E-posta gönderebilirsiniz.
S: Ürünü kataloğunuzda bulamıyorum. Bu ürünü benim için yapabilir misiniz? C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini değil. İhtiyacınız olan ürünü ve kaç tane istediğinizi bize bildirmeniz yeterlidir. Eğer bizde yoksa, yeni bir kalıp tasarlayıp üretebiliriz. Referansınız için, sıradan bir kalıp yapmak yaklaşık 35-45 gün sürer.
S: Numune sağlayabilir misiniz? Bu numuneler ücretsiz mi?
C: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz. Ancak nakliye ücretini ödemeniz gerekiyor
S: Teslim süreniz ne kadar?
C: Stoktaki ürünler 1 gün içinde teslim edilir; özelleştirilmiş ürünler 5-7 gün içinde teslim edilir
S: Siparişimi nasıl gönderebilirim?
C: Küçük paketler için, bunları DHL, FedEx, UPS, TNT, EMS gibi Ekspres ile gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için, bunları Hava veya Deniz yoluyla gönderebiliriz. Standart ihracat kartonları kullanıyoruz. Teslimat sırasında oluşan herhangi bir ürün hasarından biz sorumlu olacağız.
6. S: Ne tür bir ödeme kabul ediyorsunuz? RMB ile ödeme yapabilir miyim?
C: T/T (Havale), Western Union ve PayPal kabul ediyoruz. Lütfen Fatura ile aynı miktarı alabildiğimizden emin olun. Ve RMB ile para ödeyebilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolü nasıl?
C: ISO9001'i kesinlikle takip ediyoruz; IQC, OQC, IPQC ve QA, Kalite departmanımızın %10'unu oluşturur. CCD testi, şirketimizin ürün uygulamalarının %99'una uygulanır.
S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Bir fiyat listeniz var mı?
C: Tüm ürünlerimizin bir fiyat listesi yok. Çok fazla ürünümüz olduğu için, hepsinin fiyatlarını bir listeye koymak imkansızdır ve malzeme maliyeti ve miktar nedeniyle fiyatlar sürekli değişmektedir. Ve ihtiyacınız olan tüm ürünlerin bir listesini bize verebilirsiniz; dikkatlice tek tek kontrol edip size bir spesifikasyon ve fiyat listesi vereceğiz.
S: Özelleştirilmiş ürünler ve özelleştirilmiş ambalajlar yapabilir misiniz?
C: Evet. Daha önce müşterilerimiz için birçok özelleştirilmiş ürün yaptık (çoğunlukla kablo demetleri). Özelleştirilmiş ambalajlar hakkında, sorun değil; logonuzu veya diğer bilgileri ambalaja koyabiliriz. Sadece bunun bazı ek maliyetlere neden olacağını belirtmek gerekir.
S: Hangi sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
