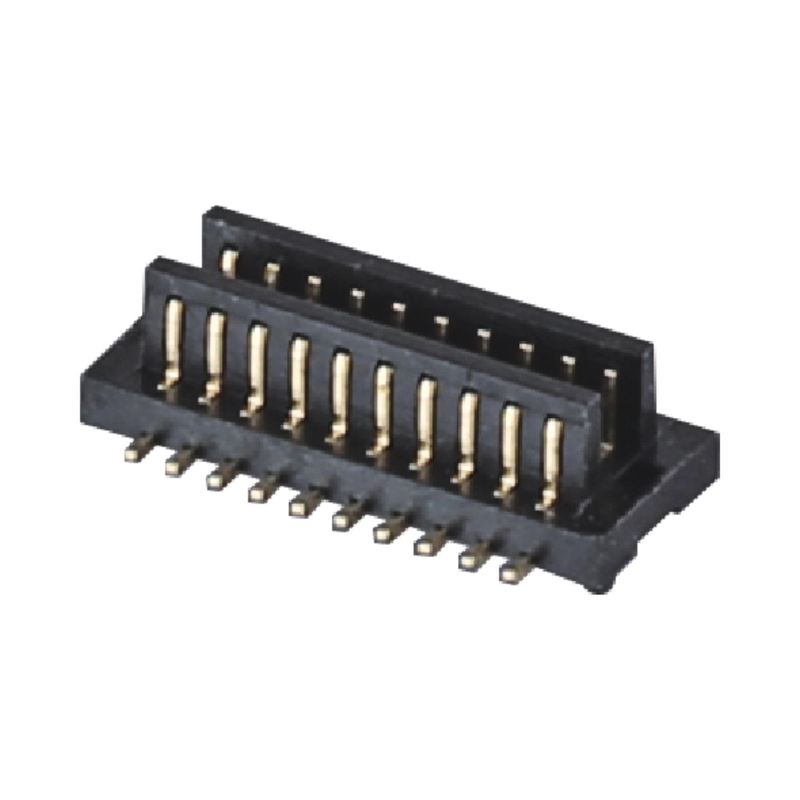

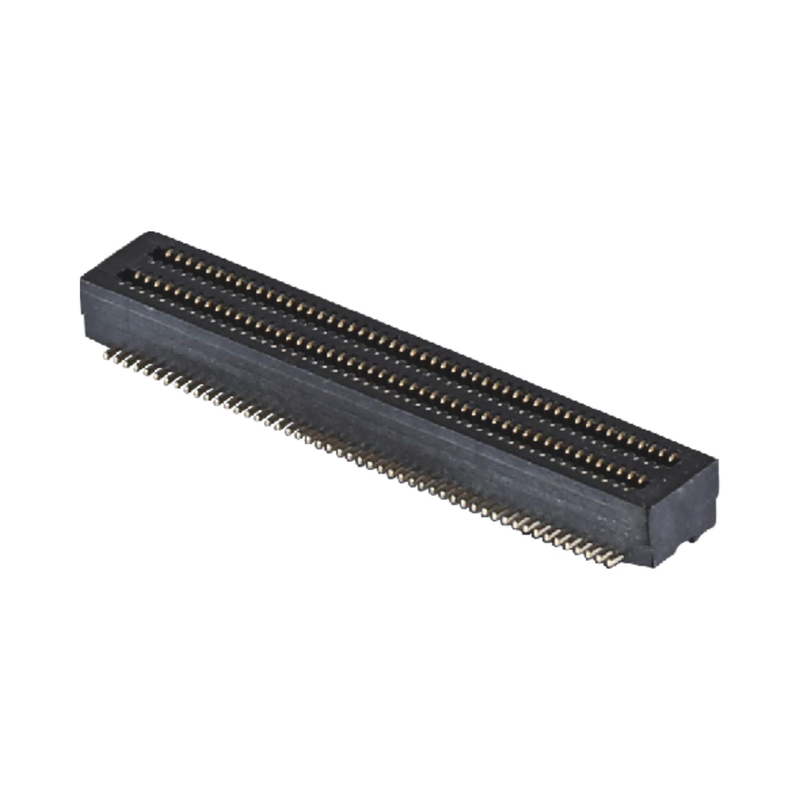

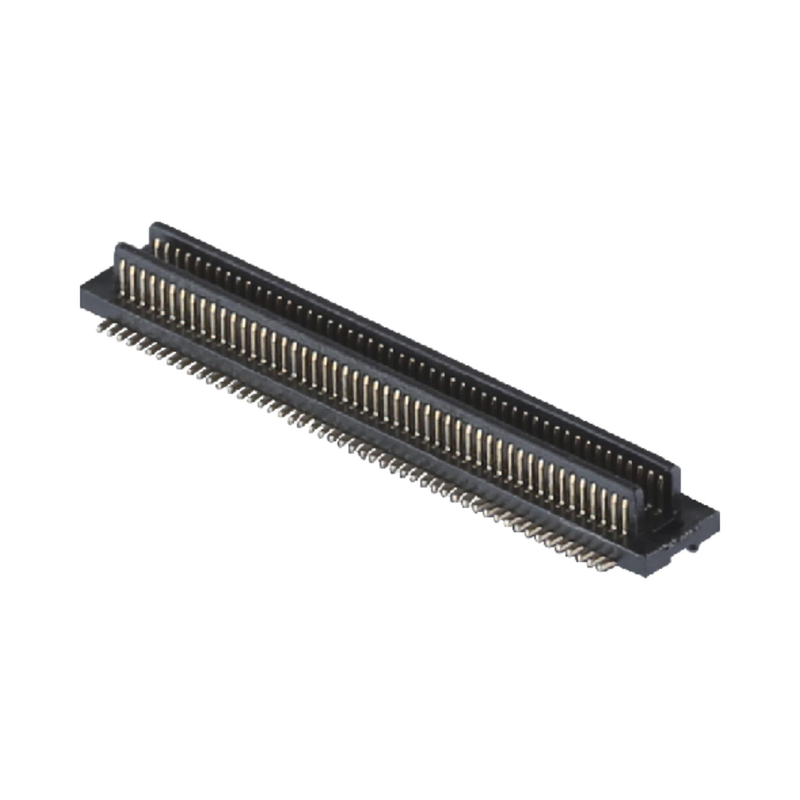

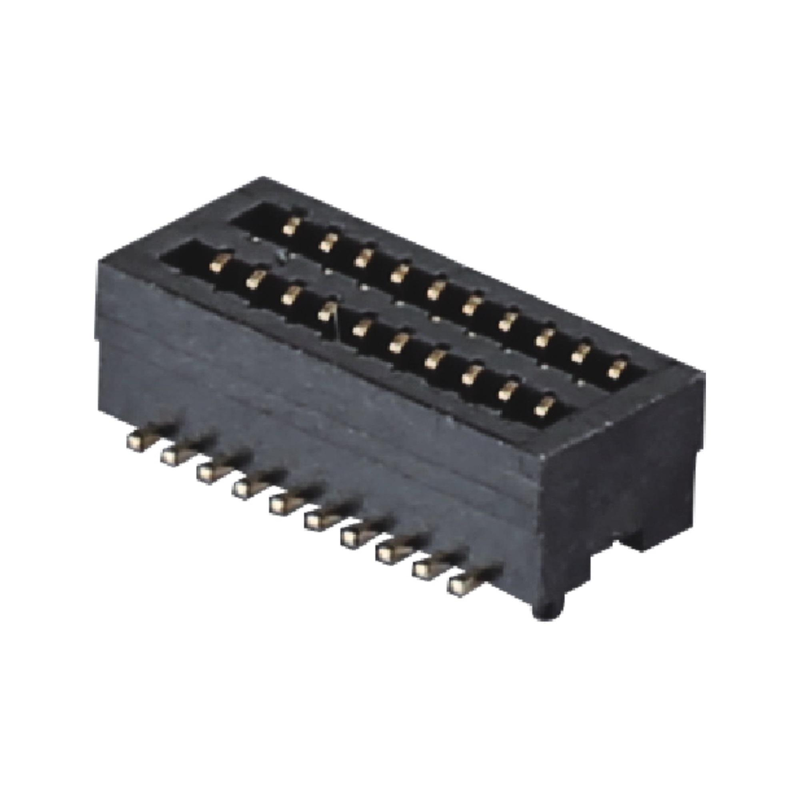

0.8mm Pitch BTB Bağlantısı 40 100 Pin Yüksek İletişim Hızı Erkek Kadın Bağlantısı
Ürün Özellikleri
✅ Kör çiftleşme ve kendi kendini hizalama yanlış yerleştirme karşıtı tasarımı: X / Y eksen tolerans emişi ile yerleşik kılavuz yapısı, manuel ve otomatik montaj sırasında çiftleşme hasarı riskini azaltır,ters yerleştirmeyi engeller..
Yüksek Hızlı Sinyal Bütünlüğü: Optimize edilmiş terminal impedans tasarımı, yüksek frekanslı sinyal yolları için istikrarlı yüksek hızlı iletim.
✅ Kontrol edilebilir Eşleşme Yüksekliği: PCB boşluk gereksinimlerinize uyan çoklu birleştirilmiş eşleşme yüksekliği seçenekleri; kompakt 0.8mm tonlama PCB düzenleme alanını tasarruf eder.
✅ SMT Reel Paketleme: Otomatik seçme ve yerleştirme için hazır, standart SMT montaj hatlarıyla uyumludur.
Ürün Tanımı
| Kategorisi |
Ürün |
Spesifikasyon |
| Elektrik Performansı |
Çıkış |
0.8 mm |
|
Pin Sayısı |
10 / 20 / 40 / 100 Pin |
|
Rütbeli Akım |
1.0 Pin başına A |
|
Adlık Voltaj |
60 V DC |
|
Temas direnci |
≤30 mΩ |
|
İzolasyon Direnci |
≥500 MΩ @500V DC |
|
Dielektrik Dayanıklı Voltaj |
500V AC, 1 dakikalığına arıza olmaz. |
| Mekanik Performans |
Çiftleşme Döngüleri |
Min 50 döngü |
|
Çiftleşme / Çiftleşme Gücü |
Düşük yerleştirme gücü, istikrarlı tutma gücü |
|
Kendine uyum sağlama Toleransı |
Kör çiftleşme için X/Y yönlü kayma toleransı |
| Malzeme ve kaplama |
Konut |
Yüksek sıcaklıklı LCP, UL94 V-0 |
|
İletişim malzemesi |
Fosfor Bronz Bakır Alaşımı |
|
İletişim Alanı Plaketi |
Altın kaplama (özel bir altın kalınlığı mevcut) |
|
Lehimleme Kuyruk Kaplama |
Mat Tin Nickel bariyer üzerinde |
| Çevre |
Çalışma sıcaklığı |
-40°C ~ +85°C |
|
Uygunluk |
RoHS, REACH |
| Lehimlendirme Rehberi |
Geri akış profili |
Kurşunsuz SMT geri akışı, en yüksek sıcaklık ≤260°C, kalış süresi 30~60s |
Çapraz Referans / Alternatif
Bu 0.8 mm BTB serisi, ayak izi ile uyumludur ve ana uluslararası BTB ürün hatlarıyla elektrikle değiştirilebilir, bir doğrudan drop-in yerine:
- Molex SlimStack 0.8mm BTB serisi
- Hirose ER8 / BM serisi
- JAE DX07 serisi
- Samtec yüksek yoğunluklu mezzanine bağlantıları
Not: Resmi PCB düzeninden önce 3 boyutlu çizim ve eşleşme yüksekliğini doğrulayın; doğrulama için ücretsiz örnekler mevcuttur.
Ürün Özelliği
- Polarize anti dumbbell & kör çiftleşme kendi kendini hizalama yapısı, yanlış hizalama sırasında iğne bükülmesini önler.
- Sürekli bir impedans için ayarlanmış terminal geometri, yüksek hızlı sinyal bütünlüğünü korur.
- Çoklu eşleştirilmiş yükseklik seçimleri, esnek PCB yığma boşluk tasarımı.
- Çift sıralı SMT yüzey montajı erkek / kadın çift, 10 ~ 100 pin seçeneği.
- Yüksek sıcaklıklı LCP yalıtıcısı, geri akış ve termal döngü altında istikrarlı performans.
- Düşük temas direnci ve antioksidan için altın kaplama temas alanı.
Ürün Avantajları
🔹Mühendis dostu bir alternatif: İthalatlı markalarla pin-to-pin uyumludur, BOM tedarik sürelerini kısaltır ve bileşen maliyetini düşürür.
🔹Güçlü çiftleşme toleransı: Kendi kendine hizalama yapısı, seri üretimdeki montaj kusur oranını düşürerek montaj kaydırmasını emiyor.
🔹Yüksek hızlı sabit performans: Yüksek frekanslı sinyal iletimi için optimize edilen çapraz konuşma kontrolü.
🔹Esnek özelleştirme: Projenin gereksinimlerine göre eşleştirilen yüksekliği, altın kalınlığını ve iğne sayısını ayarlayın.
🔹Tam rulo ambalajı: Doğrudan SMT otomatik montaj hattında çalıştırılır, yeniden paketleme gerekmez.
Uygulama
- Endüstriyel gömülü kontrol panelleri
- Tıbbi kompakt elektronik modüller
- IoT geçidi ve akıllı sensör donanımı
- Taşınabilir el cihazları
- Ekran ve kamera PCB alt modülleri
- Otomobil için güvenlik dışı elektronik bileşenler
- Telekomünikasyon ve yüksek hızlı veri iletim modülleri
Paketleme
Standart rulo ambalajı, SMT otomatik seçme ve yerleştirme makinesiyle uyumludur, doğrudan üretim hattınızda çalışır.
Önderi Zamanı
- Örnekler: 3 iş günü
- Toplu sipariş: 1-3 hafta
- MOQ: Anlaşılabilir
- Ücretsiz örnekler mevcut; hızlı örnek serbest bırakma desteği
Fabrika Sertifikasyonu ve Özel Hizmet
Sertifikalar: ISO9001, ISO14001, RoHS, REACH
- MOQ: Standart ürünler için esnek MOQ
- Örnek Politikası: Mühendislik sınavınız için ücretsiz örnek desteği / hızlı örnek serbest bırakımı
- Özelleştirme: Özel eşleştirilmiş yükseklik, kaplama kalınlığı, PIN, konut rengi ve işaretleme mevcut. ODM & OEM kabul edilebilir.
Mühendis Seçimi Rehberi
- Öncelikle pin sayısını (10/20/40/100 Pin) ve gerekli eşleşme yüksekliğini doğrulayın.
- Yumruklama özelliklerini doğrulamak için çalışma sıcaklığı ve sinyal hızı gereksinimlerini kontrol edin.
- Layout kilidinden önce PCB ayak izi doğrulama için 3D ve veri sayfasını indirin.
- Elektriksel test, çiftleşme doğrulama ve SMT montaj denemesi için ücretsiz örnek sipariş edin.
- Eğer markalar arası değişim danışmanlığına veya özel bir modifikasyonya ihtiyacınız varsa mühendislik ekibimizle iletişime geçin.
Sık Sorulan Sorular
S: Katalogunuz var mı? Tüm ürünlerinizi kontrol etmek için kataloğu bana gönderebilir misiniz?
A: Evet, kataloğu almak için bize çevrimiçi olarak ulaşabilir veya e-posta gönderebilirsiniz.
S: Ürünü katalogunuzda bulamıyorum.Bu ürünü benim için yapabilir misin?
A: Kataloğumuzda ürünlerimizin çoğu gösteriliyor, ama hepsi değil. Sadece hangi ürüne ihtiyacınız olduğunu ve ne kadar istediğinizi bize bildirin. Eğer elimizde yoksa, onu üretmek için yeni bir kalıp da tasarlayabilir ve yapabiliriz.Referans için.Normal bir kalıp yapmak yaklaşık 35-45 gün sürecek.
S: Bir örnek verebilir misiniz? Bu örnekler ücretsizdir mi?
A: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz.
S: Teslimat süreniz nasıl?
A: Stok malları 1 gün içinde teslim edilir; özel mallar 5-7 gün içinde teslim edilir
S: Siparişimi nasıl göndereceğim?
A: Küçük paketler için, onları DHL, FedEx, UPS, TNT, EMS gibi Express ile gönderin. Bu Kapı Kapı hizmeti. Büyük paketler için, onları Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz.Teslimat sırasında meydana gelen herhangi bir ürün hasarından biz sorumlu olacağız.
6S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeme yapabilir miyim?
A: T / T ((Wire transfer), Western Union ve PayPal kabul ediyoruz. Lütfen fatura ile aynı miktarı alabileceğimizden emin olun. Ve RMB'de para ödeyebilirsiniz. Sorun yok.
7S: Şirketinizin kalite kontrolü nasıl?
A: ISO9001'i sıkı bir şekilde takip edin; IQC, OQC, IPQC ve QA, kalite departmanımızın% 10'unu işgal ediyor.
S: Tüm ürünlerinizin fiyat listesine ihtiyacım var.
A: Tüm ürünlerimizin fiyat listesine sahip değiliz.Ve fiyatlar her zaman değişir. Malzeme maliyeti ve miktarı yüzünden.Ve bize ihtiyacınız olan tüm eşyaların bir listesini verebilirsiniz; biz dikkatlice birer birer onaylayacağız ve size bir özellik ve fiyat listesi vereceğiz
S: Özel ürünler ve özel ambalaj yapabilir misiniz?
A: Evet.
Müşterilerimiz için daha önce ürünler (özellikle tel dişlileri). Özel paketleme hakkında, bir sorun yok; paketlemeye logonuzu veya diğer bilgilerinizi koyabiliriz.Sadece ek maliyetler getireceğini belirtmek zorundayım..
S: Hangi sertifikalarınız var?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
